PBG1-630/10矿用隔爆型高压真空配电装置一、概述1．用途与功能：PBG1-630/10矿用隔爆型高压真空配电装置(以下简称“10kV配电装置”)，适用于具有爆炸性危险气体及粉尘的矿井中。
对井下10kV/50Hz额定电流630A以下中性点不接地供电系统进行控制和保护，同时作为10kV移动变电站的高压侧开关使用，与我公司生产的XBD1系列移变用低压侧保护箱组成低压故障分断高压的理想型移动变电站系统。
2．主要特点：●该装置分A型（独立开关）和B型（移变开关）两种形式，B型只是A型去掉后出线腔，因此保持结构形式的一致性；（见图1）●具有体积小、结构合理、操作直观的特性，并具备电动合闸及手动储能的双重机构；●独特的触头式隔离刀闸，负荷能力大；●具有先进的、完善的微电脑综合保护系统（保护功能见后），提高了整体供电的可靠性，且不必打开箱体大门即可进行保护参数的整定；●兼容所有大容量（3150kVA以下）移动变电站配套；●防爆标志为ExdI。
二、型号说明P B G 1 - 630/10额定电压额定电流设计序号高压隔爆型配电装置三、使用条件与范围1. 海拔高度不超过1000m；2. 周围环境温度不高于＋40℃，不低于－20℃；3. 空气相对温度不大于95％(25℃时)；4. 在无强烈颠簸和冲击振动的地方；5. 设备垂直面的安装倾斜度不大于15°；6. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7. 在无滴水和水浸的地方；8. 在有沼气及煤尘爆炸危险的环境中。
四、 外形尺寸及重量图1开关外形图1. 外形尺寸为：( 见图１) 1175×1061×928 mm (B) 1175×1061×1363 mm (A)2. 配合法兰尺寸为：(见图２) 600×600 mm3. 重量约为：618kg图2 连接法兰600×600500×500550×55020-M16-7HPBG1-630/10矿用隔爆型高压真空配电装置五、主要技术参数与规格表1 基本参数额定工作电压（Ue） (kV) 10最高工作电压 (kV) 12额定工作频率 (Hz) 50额定电流 (Ie) (A) 50、100、200、400、630 额定短路开断电流 (kA) 12.5额定热稳定时间 (s) 2额定热稳定电流 (kA) 12.5额定动稳定电流(峰值) (kA) 31.5额定关合电流(峰值) (kA) 31.5额定短路开断电流的开断次数（次）30操作过电压（倍）≤2.5表2 真空断路器性能机械寿命（次）10000额定电流开断次数（次）10000平均合闸速度（m/s）0.6～1.3平均分闸速度（m/s）0.8～1.5三相不同期性 (ms) ≤1触头开距（mm）9±1 超行程（mm）3＋1合闸弹跳时间（ms）≤3表3 工频耐压和冲击耐压额定短时工频耐压（有效值）真空断路器隔离开关低压回路(不包括弱电元件) 断口相间相对地断口28kV / min 32kV / min 2kV / min额定全波雷电冲击耐压（峰值）60kV 70kV /表4 综合保护器功能及参数保护功能参数及整定短路保护整定电流 Iz 动作时间（s）1～10倍Ie 步长=1 1.2倍Iz t < 0.1过载保护整定电流 Iz 动作时间（s）0.2～1.0倍Ie 步长=0.1 反时限特性(见表5)漏电保护零序电压（V）零序电流（A）延时时间（s）3;5;10;15;20;25;- 0.5;1;2;3;4;5;6 0.1;0.5;1.0;1.5;3.0 “-”为功率方向型和电流值筛选型转换双屏蔽电缆绝缘监视保护监视线与地线动作范围（kΩ）必须动作动作时间（s）回路电阻R k0.8≤R k≤1.5 R k>1.5 ≤0.1绝缘电阻R d 3.0≤R d≤5.5 R d<3.0 ≤0.1失压保护U < 70％Ue ≤20 过压保护U > 125％Ue ≤20 断相保护三相不平衡度 > 30% >10超温保护变压器铁芯报警值（℃）动作值（℃）动作时间（s）H级120 125 ≤0.1C级180 185 ≤0.1根据变压器级别设定，PT100铂电阻W温度/电阻特性符合IEC/PT3850标准（见附录3）备注以上所有保护的动作值误差≤±5％。
PBG系列矿用隔爆型永磁式高压真空配电装置使用说明书 (二)1. PBG系列矿用隔爆型永磁式高压真空配电装置的概述- PBG系列矿用隔爆型永磁式高压真空配电装置是一种用于煤矿井下配电的设备。
- 此装置采用永磁式真空断路器，具有可靠性高、使用寿命长等特点。
- 此装置还具有防爆、防潮、耐高温等特点，适用于井下恶劣环境。
2. PBG系列矿用隔爆型永磁式高压真空配电装置的组成- PBG系列矿用隔爆型永磁式高压真空配电装置由隔爆柜、高压柜、低压柜、控制柜、仪表柜等组成。
- 隔爆柜采用特殊材料制成，具有防爆、防潮、耐高温等特点。
- 高压柜采用永磁式真空断路器，具有可靠性高、使用寿命长等特点。
- 低压柜、控制柜、仪表柜等部分均采用优质材料制成，具有良好的防护性能。
3. PBG系列矿用隔爆型永磁式高压真空配电装置的使用方法- 在使用前，应先检查各部分连接是否正常，各部分是否完好。
- 在使用过程中，应按照装置的使用说明书进行操作，注意安全。
- 在停止使用后，应及时对装置进行检查，清洁各部分，确保装置处于良好状态。
4. PBG系列矿用隔爆型永磁式高压真空配电装置的维护方法- 定期检查各部分连接是否正常，各部分是否完好，及时更换损坏的零部件。
- 定期对装置进行清洁，确保装置处于良好状态。
- 定期进行维护保养，如更换油封、润滑油等。
5. PBG系列矿用隔爆型永磁式高压真空配电装置的注意事项- 在使用过程中，应注意安全，遵守操作规程，禁止私自改动装置。
- 在使用过程中，应注意装置的维护保养，确保装置的正常运行。
- 在停止使用后，应及时对装置进行检查，确保装置处于良好状态。

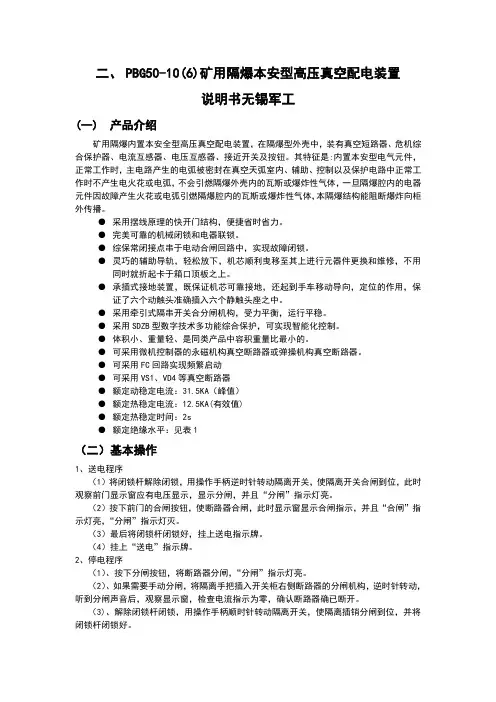

二、PBG50-10(6)矿用隔爆本安型高压真空配电装置说明书无锡军工(一)产品介绍矿用隔爆内置本安全型高压真空配电装置，在隔爆型外壳中，装有真空短路器、危机综合保护器、电流互感器、电压互感器、接近开关及按钮。
其特征是:内置本安型电气元件，正常工作时，主电路产生的电弧被密封在真空天弧室内、辅助、控制以及保护电路中正常工作时不产生电火花或电弧，不会引燃隔爆外壳内的瓦斯或爆炸性气体，一旦隔爆腔内的电器元件因故障产生火花或电弧引燃隔爆腔内的瓦斯或爆炸性气体，本隔爆结构能阻断爆炸向柜外传播。
●采用摆线原理的快开门结构，便捷省时省力。
●完美可靠的机械闭锁和电器联锁。
●综保常闭接点串于电动合闸回路中，实现故障闭锁。
●灵巧的辅助导轨，轻松放下，机芯顺利曳移至其上进行元器件更换和维修，不用同时就折起卡于箱口顶板之上。
●承插式接地装置，既保证机芯可靠接地，还起到手车移动导向，定位的作用，保证了六个动触头准确插入六个静触头座之中。
●采用牵引式隔串开关合分闸机构，受力平衡，运行平稳。
●采用SDZB型数字技术多功能综合保护，可实现智能化控制。
●体积小、重量轻、是同类产品中容积重量比最小的。
●可采用微机控制器的永磁机构真空断路器或弹操机构真空断路器。
●可采用FC回路实现频繁启动●可采用VS1、VD4等真空断路器●额定动稳定电流：31.5KA（峰值）●额定热稳定电流：12.5KA(有效值)●额定热稳定时间：2s●额定绝缘水平：见表1（二）基本操作1、送电程序（1）将闭锁杆解除闭锁，用操作手柄逆时针转动隔离开关，使隔离开关合闸到位，此时观察前门显示窗应有电压显示，显示分闸，并且“分闸”指示灯亮。
（2）按下前门的合闸按钮，使断路器合闸，此时显示窗显示合闸指示，并且“合闸”指示灯亮，“分闸”指示灯灭。
（3）最后将闭锁杆闭锁好，挂上送电指示牌。
（4）挂上“送电”指示牌。
2、停电程序（1）、按下分闸按钮，将断路器分闸，“分闸”指示灯亮。
B G配电装置使用说明书修订版IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】PBG-□/6矿用隔爆型高压真空配电装置使用说明书无锡昌盛电力开关厂二OO五年一月版矿用隔爆型高压真空配电装置PBG-□/6（原型号BGP30-6）的说明我厂自1994年生产矿隔爆型高压真空配电装置，取得产品型号颁发归口单位沈阳传动研究所的型号证书，定为BGP30-6。
现根据国家煤矿安全监察局，煤安全标志办公室在2005年1月换证时，按型号名命的新国标，统一并规范产品型号，将我厂原BGP30-6型号改为PBG-□/6。
原产品结构性能、技术指标，按装联台尺寸均不变，特此说明。
目录1 概述 12 型号及意义 23 主要技术参数 24 功能与特点 45 高爆结构86 电气原理117 投入使用前的检查和试验及注意事项128 运输159 存储1510 使用和维护1511 产品订货1612 产品出厂随机文件1713 附件1714 附图1 综保面板图1815 附图2 高爆外形主视图1916 附图3 高爆外形侧视图2017 附图4 综保工作原理框图2118 附图5 综保工作流程图2119 附图6 高爆联台型式、电缆进线示意图2220 附图7 电气原理图2321 附图8 真空断路器操动机构分、合闸状态图241、概述1.1 本装置适用于具有甲烷混合气体和煤尘爆炸危险的煤矿井下，在额定电压6KV，额定频率50Hz的三相交流中性点不直接接地的供电系统进行控制、保护和测量。
可作配电开关，也可直接启动电机。
1.2 本装置符合中华人民共和国机械行业标准JB8739-1998《矿用隔爆型高压配电装置》和本厂Q/320206EL002-2004企业标准。
1.3 本装置引用了：JB8739-1998《矿用隔爆型高压配电装置》GB3836.1-2000《爆炸性气体环境用电气设备第一部分：通用要求》GB3836.2-2000《爆炸性气体环境用电气设备第二部分：隔爆型“d”》 GB1984-2003《高压交流断路器》GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》GB311.1-1997《高压输变电设备的绝缘配合》GB/T2423.4-1993《电工电子产品基本环境试验规程试验Db：交变湿热试验办法》1.4 本装置采用的高压真空断路器系本厂自制，其性能符合GB1984及JB3855。
