PJG系列矿用隔爆兼本质安全型永磁机构高压真空配电装置使用说明书PJG系列矿用隔爆兼本质安全型永磁机构高压真空配电装置使用说明书中国·华夏防爆电气有限公司1适用范围与用途PJG系列矿用隔爆兼本质安全型永磁机构高压真空配电装置（以下简称配电装置），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，对额定频率50Hz、额定电压10kV或6KV、额定电流至630A的三相交流中性点不直接接地的高压供电系统的过载、短路、接地（漏电）、绝缘监视、过压、欠压、三相不平衡等故障进行保护，并可作为直接起动高压电动机用。
本配电装置选用技术先进的智能化多功能综合保护器，保护可靠灵敏，测量精度高，配合中文菜单式人机交互界面，显示信息丰富，操作直观简便。
本配电装置具有RS485串行通讯口（本安设计），可实现与同种配电装置通讯组网，上位配电装置可查询本配电装置的各种运行方式与参数、运行状态、发生故障后故障的有关信息。
与配电装置组网通讯的各关联设备必须是取得相关合格证书，并经过联机试验合格后的产品，不得连接未试验产品。
配电装置可在下列环境条件下使用：a．海拔高度不超过1000m，大气压力80～110kPa;b．环境温度为-20℃～＋40℃；c．空气相对湿度不大于95%(+25℃时）;d．无强烈震动和冲击振动；e．与垂直面的安装倾斜度不超过15°；f．在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；9．无滴水和水浸入的地方；h．在有煤尘和爆炸性气体的危险场所i．污染等级：3级；j．安装类别：Ⅲ类k．使用类别：A2型号含义P JKV）A）隔爆兼本质安全型配电装置主回路接线方案符号含义a：有两个电源进线端，一个负荷出线端；b：有一个电源进线端，另一个封闭，一个负荷出线端；c：仅适用于联台使用，本身不进线，电源母线由另台进入，有一个负荷出线端；d：仅适用于在联台时做联络开关及两端做受电开关使用，负荷侧不出线。
PJG配电装置(使用说明书)矿用隔爆兼本质安全型永磁机构高压真空配电装置使用说明书1.产品用途和功能本配电装置适用于具有爆炸性危险气体（甲烷混合物）的煤矿井下，对额定电压l0kV 或6 kV ，额定频率50Hz ，额定电流50A ～1250A 的三相交流中性点不直接接地的供电系统中作为电能的接受和分配，电机及其它电气设备的起动、控制和保护的开关设备，其隔爆性能和电气性能符合国家标准和行业标准要求。
产品以PLC为控制和保护的核心，具备过载、短路、漏电、绝缘监视、过电压、欠电压等保护功能。
2.型号、防爆型式及执行标准2.1型号P J G ----- □ / 10(6) Y 永磁机构额定工作电压（k V）额定工作电流（A）高压隔爆兼本质安全型配电装置2.2防爆型式矿用隔爆型，隔爆标志为“Exd[ib]IMb”。
2.3执行标准GB 3836-2010 ;JB8739-1998；3.技术参数3.1基本参数3.1.1额定短路开断电流：12.5kA；3.1.2额定峰值耐受电流：31.5kA；3.1.3 额定短路持续时间：2s；3.1.4 配电装置的短路开断和关合电流次数：“分-180s-合分-180s-合分”2次，分6次，合分4次 .3.2 配用高压永磁断路器参数：■分闸时间：≤100ms;■平均分闸速度： 0.8-1.2 m/s;■平均合闸速度：0.6ms-1.0 m/s;■触头开距：9士1mm;■超行程：3+1mm ；■主回路电阻≤800μΩ■合闸时触头弹跳时间：≤3.5ms；■触头合闸及分闸不同期性：≤2 ms■绝缘水平：按JB8739-1998第5.2.2条表2系列I规定进行.4．产品的工作条件●海拔高度不超过2000米；●环境温度0℃～+40℃；●空气相对湿度不大于95%（+25℃）；●在无强烈震动和冲击振动的地方；●与垂直面的安装倾斜度不超过15°；●含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；●无滴水或水浸的地方；●污染等级：3级；●安装类别：Ⅲ类。
PBG1-630/10矿用隔爆型高压真空配电装置一、概述1．用途与功能：PBG1-630/10矿用隔爆型高压真空配电装置(以下简称“10kV配电装置”)，适用于具有爆炸性危险气体及粉尘的矿井中。
对井下10kV/50Hz额定电流630A以下中性点不接地供电系统进行控制和保护，同时作为10kV移动变电站的高压侧开关使用，与我公司生产的XBD1系列移变用低压侧保护箱组成低压故障分断高压的理想型移动变电站系统。
2．主要特点：●该装置分A型（独立开关）和B型（移变开关）两种形式，B型只是A型去掉后出线腔，因此保持结构形式的一致性；（见图1）●具有体积小、结构合理、操作直观的特性，并具备电动合闸及手动储能的双重机构；●独特的触头式隔离刀闸，负荷能力大；●具有先进的、完善的微电脑综合保护系统（保护功能见后），提高了整体供电的可靠性，且不必打开箱体大门即可进行保护参数的整定；●兼容所有大容量（3150kVA以下）移动变电站配套；●防爆标志为ExdI。
二、型号说明P B G 1 - 630/10额定电压额定电流设计序号高压隔爆型配电装置三、使用条件与范围1. 海拔高度不超过1000m；2. 周围环境温度不高于＋40℃，不低于－20℃；3. 空气相对温度不大于95％(25℃时)；4. 在无强烈颠簸和冲击振动的地方；5. 设备垂直面的安装倾斜度不大于15°；6. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7. 在无滴水和水浸的地方；8. 在有沼气及煤尘爆炸危险的环境中。
四、 外形尺寸及重量图1开关外形图1. 外形尺寸为：( 见图１) 1175×1061×928 mm (B) 1175×1061×1363 mm (A)2. 配合法兰尺寸为：(见图２) 600×600 mm3. 重量约为：618kg图2 连接法兰600×600500×500550×55020-M16-7HPBG1-630/10矿用隔爆型高压真空配电装置五、主要技术参数与规格表1 基本参数额定工作电压（Ue） (kV) 10最高工作电压 (kV) 12额定工作频率 (Hz) 50额定电流 (Ie) (A) 50、100、200、400、630 额定短路开断电流 (kA) 12.5额定热稳定时间 (s) 2额定热稳定电流 (kA) 12.5额定动稳定电流(峰值) (kA) 31.5额定关合电流(峰值) (kA) 31.5额定短路开断电流的开断次数（次）30操作过电压（倍）≤2.5表2 真空断路器性能机械寿命（次）10000额定电流开断次数（次）10000平均合闸速度（m/s）0.6～1.3平均分闸速度（m/s）0.8～1.5三相不同期性 (ms) ≤1触头开距（mm）9±1 超行程（mm）3＋1合闸弹跳时间（ms）≤3表3 工频耐压和冲击耐压额定短时工频耐压（有效值）真空断路器隔离开关低压回路(不包括弱电元件) 断口相间相对地断口28kV / min 32kV / min 2kV / min额定全波雷电冲击耐压（峰值）60kV 70kV /表4 综合保护器功能及参数保护功能参数及整定短路保护整定电流 Iz 动作时间（s）1～10倍Ie 步长=1 1.2倍Iz t < 0.1过载保护整定电流 Iz 动作时间（s）0.2～1.0倍Ie 步长=0.1 反时限特性(见表5)漏电保护零序电压（V）零序电流（A）延时时间（s）3;5;10;15;20;25;- 0.5;1;2;3;4;5;6 0.1;0.5;1.0;1.5;3.0 “-”为功率方向型和电流值筛选型转换双屏蔽电缆绝缘监视保护监视线与地线动作范围（kΩ）必须动作动作时间（s）回路电阻R k0.8≤R k≤1.5 R k>1.5 ≤0.1绝缘电阻R d 3.0≤R d≤5.5 R d<3.0 ≤0.1失压保护U < 70％Ue ≤20 过压保护U > 125％Ue ≤20 断相保护三相不平衡度 > 30% >10超温保护变压器铁芯报警值（℃）动作值（℃）动作时间（s）H级120 125 ≤0.1C级180 185 ≤0.1根据变压器级别设定，PT100铂电阻W温度/电阻特性符合IEC/PT3850标准（见附录3）备注以上所有保护的动作值误差≤±5％。

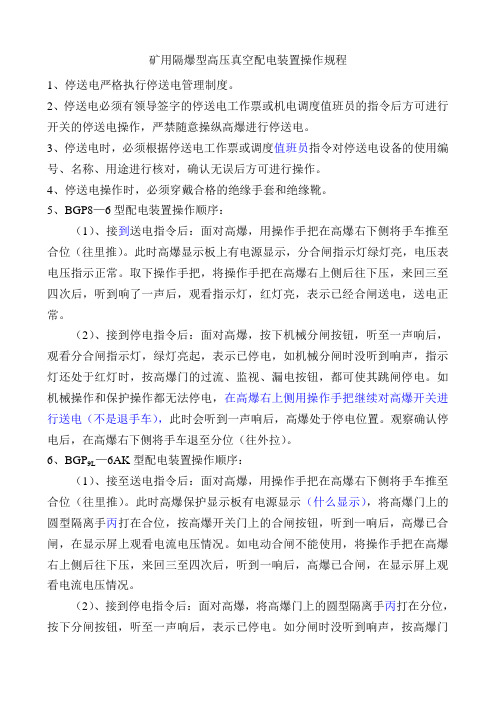

矿用隔爆型高压真空配电装置操作规程1、停送电严格执行停送电管理制度。
2、停送电必须有领导签字的停送电工作票或机电调度值班员的指令后方可进行开关的停送电操作，严禁随意操纵高爆进行停送电。
3、停送电时，必须根据停送电工作票或调度值班员指令对停送电设备的使用编号、名称、用途进行核对，确认无误后方可进行操作。
4、停送电操作时，必须穿戴合格的绝缘手套和绝缘靴。
5、BGP8—6型配电装置操作顺序：（1）、接到送电指令后：面对高爆，用操作手把在高爆右下侧将手车推至合位（往里推）。
此时高爆显示板上有电源显示，分合闸指示灯绿灯亮，电压表电压指示正常。
取下操作手把，将操作手把在高爆右上侧后往下压，来回三至四次后，听到响了一声后，观看指示灯，红灯亮，表示已经合闸送电，送电正常。
（2）、接到停电指令后：面对高爆，按下机械分闸按钮，听至一声响后，观看分合闸指示灯，绿灯亮起，表示已停电，如机械分闸时没听到响声，指示灯还处于红灯时，按高爆门的过流、监视、漏电按钮，都可使其跳闸停电。
如机械操作和保护操作都无法停电，在高爆右上侧用操作手把继续对高爆开关进行送电（不是退手车），此时会听到一声响后，高爆处于停电位置。
观察确认停电后，在高爆右下侧将手车退至分位（往外拉）。
6、BGP9L—6AK型配电装置操作顺序：（1）、接至送电指令后：面对高爆，用操作手把在高爆右下侧将手车推至合位（往里推）。
此时高爆保护显示板有电源显示（什么显示），将高爆门上的圆型隔离手丙打在合位，按高爆开关门上的合闸按钮，听到一响后，高爆已合闸，在显示屏上观看电流电压情况。
如电动合闸不能使用，将操作手把在高爆右上侧后往下压，来回三至四次后，听到一响后，高爆已合闸，在显示屏上观看电流电压情况。
（2）、接到停电指令后：面对高爆，将高爆门上的圆型隔离手丙打在分位，按下分闸按钮，听至一声响后，表示已停电。
如分闸时没听到响声，按高爆门的过流、监视、漏电按钮，都可使其跳闸停电。

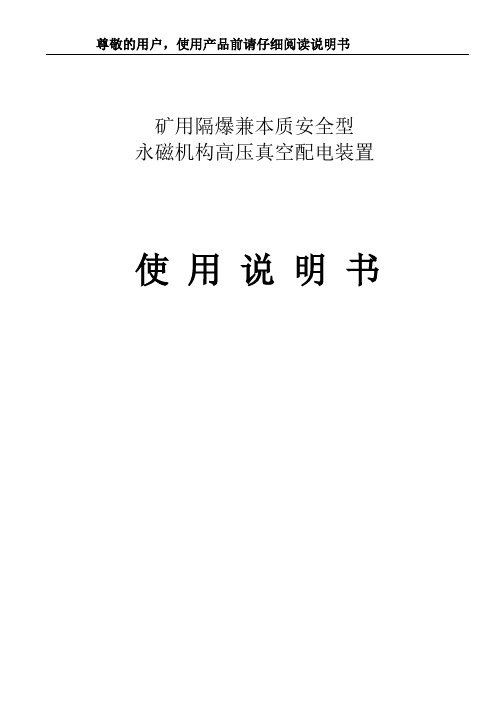

矿用隔爆兼本质安全型永磁机构高压真空配电装置使用说明书1.产品用途和功能本配电装置适用于具有爆炸性危险气体（甲烷混合物）的煤矿井下，对额定电压l0kV 或6 kV ，额定频率50Hz ，额定电流50A ～1250A 的三相交流中性点不直接接地的供电系统中作为电能的接受和分配，电机及其它电气设备的起动、控制和保护的开关设备，其隔爆性能和电气性能符合国家标准和行业标准要求。
产品以PLC 为控制和保护的核心，具备过载、短路、漏电、绝缘监视、过电压、欠电压等保护功能。
2. 型号、防爆型式及执行标准 2.1型号永磁机构 额定工作电压（k V ） 额定工作电流（A ）高压隔爆兼本质安全型配电装置2.2 防爆型式矿用隔爆型，隔爆标志为“Exd[ib]IMb ”。
2.3 执行标准 GB 3836-2010 ;JB8739-1998；3.技术参数 3.1 基本参数3.1.1 额定短路开断电流：12.5kA ； 3.1.2 额定峰值耐受电流：31.5kA ； 3.1.3 额定短路持续时间：2s ；3.1.4 配电装置的短路开断和关合电流次数：“分-180s-合分-180s-合分”2次，分6次，合分4次 .3.2 配用高压永磁断路器参数：■分闸时间：≤100ms;■平均分闸速度： 0.8-1.2 m/s;■平均合闸速度：0.6ms-1.0 m/s;■触头开距：9士1mm;■超行程：3+1mm ；■主回路电阻≤800μΩ■合闸时触头弹跳时间：≤3.5ms；■触头合闸及分闸不同期性：≤2 ms■绝缘水平：按JB8739-1998第5.2.2条表2系列I规定进行.4．产品的工作条件●海拔高度不超过2000米；●环境温度0℃～+40℃；●空气相对湿度不大于95%（+25℃）；●在无强烈震动和冲击振动的地方；●与垂直面的安装倾斜度不超过15°；●含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；●无滴水或水浸的地方；●污染等级：3级；●安装类别：Ⅲ类。
一、矿用隔爆兼本质安全型真空配电装置主要技术参数：1、该产品用于具有爆炸危险气体及煤尘的煤矿井下2、额定电压：6KV，最高工作电压7.2KV3、额定电流:630A4、额定频率：50Hz5、额定开断电流：12.5KA（有效值）6、额定开合电流：31.5KA（峰值）7、额定热稳定电流：12.5KA（有效值）8、断路器容量：630A9、机械寿命：100000次10、断流容量：100MVA11、跳闸时间：≤100ms12、额定热稳定时间：2s13、互感器、综保测量精度0.5级，计量精度0.2级14、额定绝缘水平，工频耐压23KV/1min，雷击冲击电压70KV二、高爆开关具体要求1、产品必须具备“三证一标志”相关资质2、设备制造加工及验收应严格执行国家及行业的相关制造验收标准3、采用永磁操作机构，型号为：ZNY-630/12，具有手动、电动两种分合闸方式。
永磁操作机构采用双稳态双线圈，分闸、合闸完全独立。
高爆开关能实现开门先断电（手车在试验位置才能开门）的连锁要求，必须装设完善可靠的机械和电气连锁，操作顺序应严格符合“五防”要求。
4、防爆外壳前面为快开门结构，具有隔离开关开、合的观察窗及照明灯。
开关门应具有安全连锁功能：隔离插销在合闸位置时，箱门不能打开；断路器在合闸位置时，隔离插销不能进行分合闸操作；门打开后，隔离开关不能进行合闸操作。
以及故障闭锁功能等。
5、高爆开关应具备独立的二次接线腔，充足的外接端子，方便实现风电闭锁和瓦斯电闭锁功能，预留自动化控制用工业以太模块安装空间及接线需要等。
6、手车应具有良好的互换性，其牵引装置采用对称式机构，配合承销式接地装置，保证手车导向无偏移，动静触头配合良好，动触头能准确插入静触头之中。
7、综保装置型号为ZKJB-2000，该综保具备如下功能：1)保护功能选择性漏电保护、电缆绝缘监视保护、风电闭锁保护、瓦斯闭锁保护、过负荷告警、相序错误告警、保护信号未复归闭锁合闸、PT断线告警、温度监测告警、三段式过流保护、断相保护、三相不平衡保护、低电压保护、过电压保护、失压保护、零序电流保护。
执行标准：GB3836-2000JB8739-1998Q/JYLY02-2010PJG-630（500、400、300、200、150、100、50）/10（6）Y矿用隔爆兼本质安全型永磁机构高压真空配电装置使用说明书济源市龙源电器有限公司2010年1月20日目录1、产品用途 (1)2、使用条件 (1)3、产品型号与分类 (1)4、主要技术指标 (1)5、结构概述 (4)6、电气原理 (4)7、运输及贮存 (5)8、检查与验收 (5)9、安装与调试 (5)10、使用 (6)11、故障分析与排除 (7)12、日常保养 (7)13、产品包装 (7)14、订货须知 (7)15、售后服务 (7)1、产品用途本配电装置主要用于具有爆炸性危险气体（甲烷混合物）的煤矿井下，对额定电压10（6）kV，额定频率50Hz，额定电流至630A的三相交流中性点不直接接地的供电系统进行控制、保护和测量，并可作为直接起动高压电动机之用。
2、使用条件2.1 环境温度：-20 ℃～+ 40 ℃；2.2海拔高度不超过1000m（超过1000m但不超过4000m时，工频耐压按GB311.1修正）；2.3 周围空气相对湿度不大于95%(25℃时)；2.4具有爆炸性气体（甲烷）和煤尘的煤矿井下；2.5 在无显著摇动和冲击震动的地方；2.6 在能防止滴水的地方；2.7 水平安装(倾斜度不超过15度)。
3、产品型号与分类3.1 产品型式：矿用隔爆兼本质安全型防爆标志 Exd[ib]I3.2 产品型号P J G ─□ / 10（6） Y永磁机构额定工作电压(kV)额定工作电流(A)高压隔爆兼本质安全型配电装置按使用方式不同,配电装置分为四种型式和四种一次接线方案。
a型一次接线方案见图1，有两个电源进线端，负荷侧一个接线端，配电装置可单台使用，也可联合使用；b型一次接线方案见图2，有一个电源进线端，另一端封端盒，负荷侧一个接线端，即电源侧为单回路馈入，负荷侧为单回路馈出，该配电装置可单台使用，也可联合使用；c型一次接线方案见图3，配电装置无进线端，三相电源从相临开关的硬母线通过连接线接到本开关的硬母线，负荷侧有一个接线端，当峒室有多台配电装置联台使用时，该配电装置只作分路开关，不能单台使用，只限于联合使用；d型一次接线方案见图4，配电装置无进线端，三相电源从相邻开关的硬母线通过联接线到该开关右（或左）端的硬母线，通过上隔离插销，断路器和下隔离插销的控制，再连接左（或右）端的硬母线，当峒室有多台配电装置联台时，本装置当作母线联络开关。
使用前请认真阅读!目录1.概述 (1)1.1 用途 (1)1.2 特点 (1)1.3 执行标准 (1)2.使用条件 (1)3.产品类别及结构型式 (2)3.1 防爆型式 (2)3.2 防爆标志 (2)3.3 型号含义 (2)3.4 结构特征 (2)4.技术参数和性能 (3)4.1 过载保护电流─时间特性 (3)4.2 绝缘性能 (3)4.3 真空断路器技术参数 (3)4.4 综合保护器性能 (3)5 工作原理 (5)5.1工作原理 (5)5.2供电 (5)5.3闭锁及联锁控制 (6)5.4过电压保护 (6)5.3综合保护器 (6)5.4 断路器原理 (6)6 安装及操作 (8)6.1 安装前检查 (8)6.2 配电装置（A型）安装 (8)6.3 移变配电装置（B型）安装 (9)6.4操作程序 (9)6.5保护器操作与整定 (11)7 使用维护及故障处理 (14)8产品包装及备件 (15)附录1：PBG1-10矿用隔爆型高压真空配电装置电气原理图 (16)附录1-1：PBG1-10矿用隔爆型高压永磁机构高压真空配电装置原理图 (17)附录2：PBG1-10矿用隔爆型(永磁机构)高压真空配电装置接线图 (18)1. 概述PBG1矿用隔爆型高压真空配电装置(以下简称“配电装置”)，适用于具有爆炸性危险气体及粉尘的矿井中。
对井下10kV/50Hz额定电流630A以下中性点不接地供电系统进行控制和保护，同时作为10kV移动变电站的高压侧开关使用，与我公司生产的XBD1系列矿用隔爆型移动变电站用低压侧保护箱组成低压故障分断高压侧开关的矿用隔爆型移动变电站系统。
1.1 用途适用于含有爆炸性气体（甲烷）和煤尘爆炸危险的矿井中，在交流50HZ，电压10 (6) kV线路中，对输配电线路及移动变电站、电动机起动、停止进行控制和保护。
1.2 特点该装置分A型（独立使用配电装置）和B型（移变开关使用配电装置）两种形式，B 型只是A型去掉后出线腔，因此保持了结构形式的一致性；见图1。
神华宁煤集团石槽村煤矿矿用隔爆型高压真空配电装置
技术协议书
神华宁夏煤业集团石槽村煤矿筹建处
河南省济源市矿用电器有限责任公司
二00八年九月二十五日
矿用隔爆型高压真空配电装置
技术协议
甲方：神华宁夏煤业集团有限责任公司石槽村煤矿筹建处
乙方：河南省济源市矿用电器有限责任公司
一、总则
1、本协议用于神华宁夏煤业集团有限责任公司石槽村煤矿隔爆型高压真空配电装置。
2、本协议是甲方提出的最低限度的技术条件，并未对一切技术细节进行阐述，也未充分引述有关标准和规范的条文，制造厂应保证提供符合技术条件要求的产品。
3、产品采用的专利品涉及到的全部费用均被认为已包含在产品报价中，乙方应保证甲方不承担有关产品专利的一切责任。
4、乙方提供高质量的产品，这些产品应是技术先进并经过实践证明是成熟可靠的产品。
5、乙方在产品设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准和行业标准。
6、本技术协议将成为订货合同的附件，与合同正文具有同等效力。
二、矿用隔爆型高压真空配电装置主要技术要求：
1、供货型号及数量
PBG-50-10-200/5 C型矿用隔爆型永磁机构高压真空配电装置8台。
（其中3台为100/5）。
2、工作条件
2.1井下存在瓦斯和煤尘爆炸的危险性
2.2环境温度：在-20℃～+40℃之间
2.3相对湿度：不超过95%（+20℃）
2.4地震烈度：6级
2.5海拔高度：不超过2000米
3、柜内主要设备及参数
3.1 真空断路器技术参数：
3.1.1额定工作电压： 10 kV；
3.1.2最高工作电压： 12 kV；
3.1.3额定工作频率：50Hz；
3.1.4额定工作电流：630A
3.1.5额定短路开断电流（有效值）：12.5kA；
3.1.6额定短路关合电流（峰值）：31.5kA；
3.1.7额定峰值耐受电流：31.5kA；
3.1.8额定短路时耐受电流：12.5kA；
3.1.9控制电源电压：AC100V；
3.1.10机械寿命：20000次
3.2微机综保：ZLZB-7T型智能化综合保护装置（湖南湘潭）；
智能化多功能综合保护装置，具有过载、过流、短路、断相、漏电（电流型或功率方向型可选），双屏蔽电缆绝缘监视，电网电压过高、过低保护，故障原因长期记忆查询功能，液晶显示电网电压、负载电流功能。
3.3过电压保护器：压敏电阻。
3.3.1 系统额定电压： 10 KV
3.3.2 8/20uS残压峰值不大于：30KV
3.3.3 2mS主波通流容量：150A
3.3.4 直流U1mA参考电压不小于：15KV
3.4高压隔离插销：配电装置有两组高压隔离插销。
一组安装在电源侧，一组安装在负荷侧。
两组隔离插销是同时插入或分离的。
隔离插销无灭弧装置，分闸速度和合闸速度依靠人工操作，所以隔离插销严禁带负荷操作。
3.5三相电压互感器：
3.5.1 额定电压：额定电压一次： 10000/3 (V)，基本二次：100/3(V)；
3.5.2 辅助二次： 100/3(V)；
3.5.3 额定容量： 0.5级:90VA, 1.0级:150VA ,3.0级: 300VA。
3.5.4 最大容量： 600VA
3.6 控制变压器 DC-2KVA
3.6.1 额定一次电压： 10000 (V)
3.6.2 额定二次电压： 100 (V)
3.7三相电流互感器：
3.7.1 额定电压：10kV
3.7.2 最高工作电压：12kV
3.7.3所配电流互感器的变比必须能满足继电保护整定的需要（严格按技术条件提供设备技术要求配置）。
3.7.4所有矿用隔爆型高压真空配电装置的馈线口, 适用最大截面3×240mm2的高压交联聚氯乙烯铠装电缆。
3.7.5所有矿用隔爆型高压真空配电装置均可实现遥控、集中控制、就地控制功能，并配备RS485/通讯接口。
四.微机保护装置功能要求
1、保护器实现功能：
2、通讯接口：
RS485/现场总线接口
五．其他要求
5.1、所有配电装置都必须满足国标《GB3836-2000》及《煤矿安全规程》的要求。
5.2、装置用于高瓦斯井下，中性点不直接接地的供电系统中。
5.3、隔爆柜联台使用，柜与柜之间采用圆铜棒硬连接，同时具备单台使用，柜体颜色为红色，带铜母线，柜门为快开式，加装电工锁。
5.4、隔爆柜的底座支架高400mm,满足井下变电所无电缆沟情况下，出线电缆的弯曲要求。
5. 5、进线电缆型号为 MYJV32 10KV 3*240，出线电缆型号为MYJV32 10KV 3*240。
5. 6、产品出厂时，配出厂电气原理图二套、产品样本二套，专用工具一套。
5. 7、备品备件：
高压熔断器12支；
低压熔芯20支；
信号灯8支；
按钮8只。
六.质保期,售后服务及交货
6.1设备质保期为1年，免费提供技术指导和技术服务。
6.2质量问题处理：出现故障后甲方不能解决的，乙方在接到通知后2小时内作出答复，服务人员24小时内到现场，问题不解决服务人员不得撤离现场。
6.3乙方免费提供设备随机易损件和专用工具。
6.4设备安装期间，乙方必须派有经验的专业人员到现场免费指导安装、调试、技术培训,确保设备安装后能够正常运行。
6.5设备到货时随机提供产品使用说明书，产品合格证，产品检验报告书，防爆合格证，煤矿矿用产品安全标志8套；其内部配置设备的主要技术参数、内部安装接线图、真空断路器、真空接触器所配操作机构二次接线图各8份，一套word及AutoCAD电子版图册（装配图、部件图）、配件明细、维护使用说明书，同时提供制造检验记录、材料合格证、电气试验报告（型式试验和出厂试验报告）、生产许可证、相关工业制造标准等技术资料各1份。
6.6设备由乙方负责送货到指定地点，并负责装卸，设备到货时，必须随有详细的到货清单，以便于清点。
七、设备于2008年10月10日前到货。
乙方负责将货物按合同约定的交货时间运至甲方指定的地点，并免费负责装卸。
交货期每推迟一天，罚款1000元，从设备款中扣除。
八、交货地点：神华宁夏煤业集团石槽村煤矿
九、本协议为合同附件，以双方代表签字后生效，与供货合同具有同等法律效力。
十、未尽事宜，双方协商解决。
甲方:神华宁夏煤业集团有限责任公司石槽村煤矿 (盖章)
代表人
日期:2008年9月25日
乙方: 河南省济源市矿用电器有限公司(盖章)
代表人:
日期:2008年9月25日。
