目录一、概论 (11、热像仪构成 (12、热成像功能: (13、热成像技术的优点 (14、红外成像阵列与系统分类 (15、热成像技术的划代 (16、典型技术特点 (27、制冷红外成像阵列与系统的发展 (47、非制冷红外成像阵列与系统的发展 (48、红外成像探测器的发展趋势 (5二、工作原理与结构 (51、串扫型热像仪 (62、并扫型热像仪 (73、串并扫型热像仪 (8四、常见的光机扫描机构 (91、旋转反射镜鼓做二维扫描 (92、平行光路中旋转反射镜鼓与摆镜组合 (103、平行光路中反射镜鼓加会聚光路中摆镜 (104、折射棱镜与反射镜鼓组合 (115、会聚光路中两旋转折射棱镜组合 (126、两个摆动平面镜组合 (12五、热成像系统基本技术参数 (121、光学系统的通光口径0D 和焦距0f (122、瞬时视场角α、β (123、观察视场角H W 、V W (134、帧时f T 和帧速∙F (135、扫描效率η (136、滞留时间d τ (13六、红外成像系统综合性能参数 (141、噪声等效温差NETD (142、最小可分辨温差MRTD (153、最小可探测温差MDTD (18红外成像系统一、概论能够摄取景物红外辐射分布,并将其转换为人眼可见图像的装置,就是红外热成像系统(简称热像仪。
实现景物热成像的技术称为热成像技术。
1、热像仪构成✓接收和汇聚景物红外辐射的红外光学组件;✓既实现红外望远镜大视场与红外探测器小视场匹配,又按显示制式的要求进行信号编码的光学机械扫描器(当使用探测元数量足够多的红外焦平面探测器时,光学机械扫描器可以省去;✓将热辐射信号变成电信号的红外探测器组件;✓对电信号进行处理的电子学组件;✓将电信号转变成可见光图像的显示器;✓进行信号处理的算法和软件。
2、热成像功能:✓将人眼的观察范围扩展到光谱红外区;✓极大地提高人眼观察的灵敏度;✓获得了客观世界与热运动相关的信息。
3、热成像技术的优点✓环境适应性优于可见光,尤其是在夜间和恶劣天候下,具有较好的穿透烟雾和尘埃的能力;✓隐蔽性好,比雷达和激光探测安全且保密性强,不易被干扰;✓识别伪装目标的能力优于可见光,具有较强的反隐身能力;✓具有较远的作用距离;✓与雷达系统相比,体积小,重量轻,功耗低。
热成像工作原理
热成像技术是一种利用红外线辐射来检测物体表面温度分布的非接触式测量技术。
它通过将物体表面的红外辐射转换成电信号，再通过信号处理和图像显示，得到物体表面的温度分布图像。
热成像技术广泛应用于工业、医疗、军事、环保等领域。
热成像技术的工作原理是基于物体表面的红外辐射。
所有物体都会发射红外辐射，其强度和波长与物体表面温度有关。
热成像仪通过红外探测器接收物体表面的红外辐射，并将其转换成电信号。
这些电信号经过信号处理和图像显示，就可以得到物体表面的温度分布图像。
热成像技术的探测器主要有两种类型：热电探测器和焦平面阵列探测器。
热电探测器是一种基于热电效应的探测器，它将物体表面的红外辐射转换成电压信号。
焦平面阵列探测器则是一种由多个微小探测器组成的阵列，它可以同时探测多个点的红外辐射，从而得到更高分辨率的温度分布图像。
热成像技术的应用非常广泛。
在工业领域，热成像技术可以用于检测机器设备的运行状态，发现设备故障和热损伤等问题。
在医疗领域，热成像技术可以用于检测人体表面的温度分布，发现疾病和炎症等问题。
在军事领域，热成像技术可以用于探测敌人的位置和活动情况。
在环保领域，热成像技术可以用于监测大气污染和地表温度等问题。
热成像技术是一种非常有用的测量技术，它可以帮助我们了解物体表面的温度分布，发现问题和解决问题。
随着技术的不断发展，热成像技术将会在更多的领域得到应用，为我们的生活和工作带来更多的便利和效益。

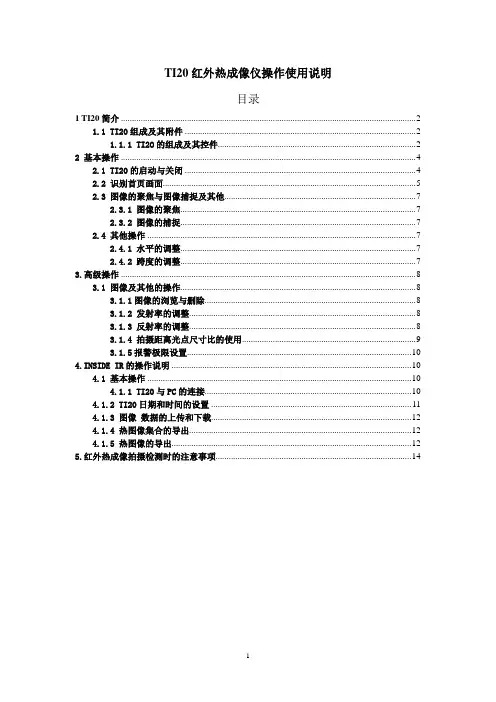

TI20红外热成像仪操作使用说明目录1 TI20简介 (2)1.1 TI20组成及其附件 (2)1.1.1 TI2O的组成及其控件 (2)2 基本操作 (4)2.1 TI20的启动与关闭 (4)2.2 识别首页画面 (5)2.3 图像的聚焦与图像捕捉及其他 (7)2.3.1 图像的聚焦 (7)2.3.2 图像的捕捉 (7)2.4 其他操作 (7)2.4.1 水平的调整 (7)2.4.2 跨度的调整 (7)3.高级操作 (8)3.1 图像及其他的操作 (8)3.1.1图像的浏览与删除 (8)3.1.2 发射率的调整 (8)3.1.3 反射率的调整 (8)3.1.4 拍摄距离光点尺寸比的使用 (9)3.1.5报警极限设置 (10)4.INSIDE IR的操作说明 (10)4.1 基本操作 (10)4.1.1 TI20与PC的连接 (10)4.1.2 TI20日期和时间的设置 (11)4.1.3 图像数据的上传和下载 (12)4.1.4 热图像集合的导出 (12)4.1.5 热图像的导出 (12)5.红外热成像拍摄检测时的注意事项 (14)1 TI20简介Fluke Ti20 Imager（以下简称“Imager”）是当代技术最先进的轻型手持式热成像设备。
使用Imager，可即时、准确地获取远距离目标的热图像和辐射读数。
Imager 按人机工程学原理进行设计，左右手均可使用，只要扣动扳机，就可捕获热图像和数据。
Imager 最多可存储50 张图像，并可下载到您的个人电脑中，供存储、分析和制作报告之用。
InsideIR 辅助软件应用程序，可用来显示、检查、分析图像和数据，以确定与目标设备相关的定量及定性趋势。
您还可根据设备的条件、监控和资产管理的需要，使用InsideIR 来定义维护数据库。
Imager 能提供高性能的热成像功能，适于工业应用。
TI20热像仪的主要技术参数●电磁频谱范围：红外长波辐射7.5～14 μm●工作环境温度：0 °C～50 °C●测量温度范围：－10 °C～350 °C●报警温度范围：－15 °C～360 °C（可调）●存储容量： 50张热图像●具有防尘和防潮保护（IP54 级），可用于恶劣的工业环境。
红外热成像检测原理红外热成像检测原理红外热成像检测运用光电技术检测物体热幅射的红外线特定波段信号，将该信号转换成可供人类视觉分辨的图像和图形，并可以进一步计算出温度值。
红外热成像技术使人类超越了视觉障碍，由此人们可以「看到的」物体表面温度分布状况。
物体表面温度如果超过绝对零度(0K)即会辐射出电磁波，随着温度变化，电磁波的辐射强度与波长分布特性也随之改变，波长介于0.75μm到1000μm间的电磁波称为“红外线”，而人类视觉可见的“可见光”介于0.4μm到0.75μm。
红外线在地表传送时，会受到大气组成物质( 特别是H2O、CO2、CH4 、N2O、O3等)的吸收，强度明显下降，仅在短波3μ~5μm及长波8~12μm的两个波段有较好的穿透率(Transmission)，通称大气窗口(Atmospheric window)，大部份的红外热像仪就是针对这两个波段进行检测，计算并显示物体的表面温度分布。
此外，由于红外线对极大部份的固体及液体物质的穿透能力极差，因此红外热成像检测是以测量物体表面的红外线辐射能量为主。
预知维护检测预知维护检测是预先检测并诊断设备的潜在故障因素，有目的按计划地进行维护工作。
这种维护检测作业不仅提高设备运转的可靠性, 并降低设备的检修费用与工时，减少设备过度维护出现的问题。
红外线热像检测技术同时具备非破坏性检测、非接触式测量、直觉观测、不受电磁干扰、测温快速、灵敏度高等特性，是最有效的预知保养维护工作中对设备状态监测和故障诊断的方法之一。
设备出现异常时，通常显示出一定的征兆，如振动、声响、电量、光、温度、压力、异物等各种物理量的测量，可供发现并诊断问题。
许多的设备异常，在初期阶段会显示可觉察的温度差异，而红外线热成像是以测量温度为检测方法，将检测所得的热图像与温度值，根据设备的构造及特性进行分析，发现并诊断问题，提出建议改进方案。
红外线热成像检测是一项越来越被肯定的工业检测技术，就一般工厂检测应用而言，主要以提高设备运转的可靠性、工业安全及节能等为目的。
