红外热像技术基础知识介绍

1.红外热成像技术红外成像技术作为一门新技术，在电力设备运行状态检测中有着无比的优越性。

红外成像是以设备的热状态分布为依据对设备运行状态良好与否进行诊断，它具有不停运、不接触、远距离、快速、直观地对设备的热状态进行成像。

由于设备的热像图是设备运行状态下热状态及其温度分布的真实描写，而电力设备在运行状态下的热分布正常与否是判断设备状态良好与否的一个重要特征。

因此采用红外成像技术可以通过对设备热像图的分析来诊断设备的状态及其隐患缺陷。

2.什么是红外热像图一般我们人眼能够感受到的可见光波长为：0.38—0.78微米。

通常我们将比0.78微米长的电磁波，称为红外线。

自然界中，一切物体都会辐射红外线，因此利用探测器测定目标本身和背景之间的红外线差，可以得到不同的红外图像，称为热图像。

同一目标的热图像和可见光图像是不同，它不是人眼所能看到的可见光图像，而是目标表面温度分布图像，或者说，红外热图像是人眼不能直接看到目标的表面温度分布，变成人眼可以看到的代表目标表面温度分布的热图像。

3.红外热像仪的原理热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，热图像的上面的不同颜色代表被测物体的不同温度。

红外热像仪的非接触式测温方式，能够在不影响轧辊工作的同时测量其实时温度，并随时采取降温措施。

红外热像仪的原理4.红外热成像的特点自然界所有温度在绝对零度（-273℃）以上的物体，都会发出红外线，红外线（或称热辐射）是自然界中存在最为广泛的辐射。

大气、烟云等吸收可见光和近红外线，但是对3~5微米和8~14微米的红外线却是透明的。

因此，这两个波段被称为红外线的“大气窗口”。

我们利用这两个窗口，可以在完全无光的夜晚，或是在烟云密布的恶劣环境，能够清晰地观察到前方的情况。

5.在线式红外热像仪采用红外热成像技术，探测目标物体的红外辐射，并通过光电转换、信号处理等手段，将目标物体的温度分布图像转换成视频图像的设备，我们称为红外热像仪。

红外热像仪学习讲解红外热像仪（Infrared Thermography Camera），简称IRT，是一种能够通过红外辐射对物体进行测温的仪器。

它能够将红外辐射转化为可见光图像，从而实现对物体温度分布的观测和分析。

红外热像仪的应用非常广泛，在建筑、电力、医疗等领域发挥着重要作用。

本文将对红外热像仪的原理、应用以及使用方法进行讲解，并根据个人学习经验相关注意事项。

红外热像仪原理红外热像仪利用物体产生的红外辐射来测量物体的表面温度，从而形成热图像。

其核心原理是基于物体的热辐射特性，在物体的温度不同区域，会产生不同的红外辐射强度。

红外热像仪通过感应物体发出的红外辐射，并将其转换成可见光图像，通过颜色的变化直观地反映物体的温度分布。

红外热像仪使用了红外焦平面阵列（Infrared Focal Plane Array）作为传感器，在接收红外辐射的同时，能够实现对不同波长红外辐射的感应，并将其转化为电信号进行处理。

最终，将处理后的信号转换成可见光图像，供用户观察和分析。

红外热像仪的应用1. 建筑领域在建筑领域，红外热像仪被广泛应用于建筑热工学的研究和冷热损失的检测。

通过对建筑表面温度的测量，可以快速发现隐蔽的热漏点和热桥等问题，从而提高建筑的能源利用效率。

2. 电力行业在电力行业，红外热像仪可以用于电力设备的检测和维护。

通过对电力设备的红外热图像进行分析，可以及时发现设备的过热、短路等问题，从而预防事故的发生，提高电力设备的运行安全性。

3. 医疗领域在医疗领域，红外热像仪可用于体温控制、疾病筛查和诊断等方面。

通过对人体表面温度的测量，可以快速筛查出潜在的感染疾病，并加以进一步诊断和治疗。

4. 工业制造红外热像仪在工业制造中的应用十分广泛。

它可以用于发现设备的异常热点，及时采取措施防止设备损坏或生产事故的发生。

此外，红外热像仪还可以用于产品质量的控制，通过检测产品的热信号，发现可能存在的质量问题，从而提高产品的质量和可靠性。

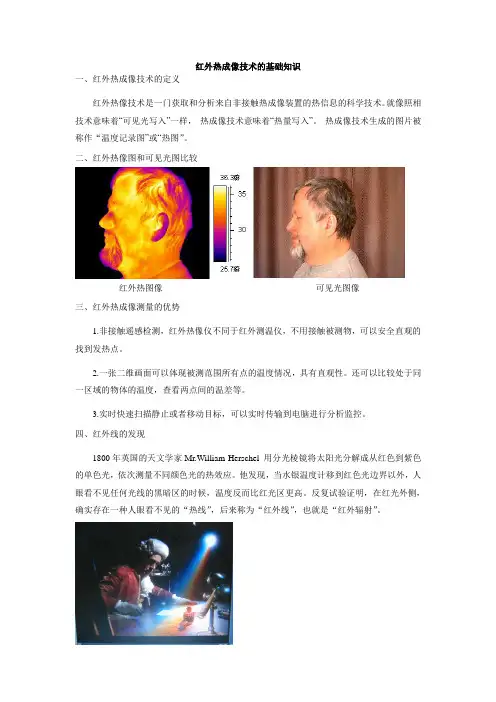

红外热成像技术的基础知识一、红外热成像技术的定义红外热像技术是一门获取和分析来自非接触热成像装置的热信息的科学技术。

就像照相技术意味着“可见光写入”一样，热成像技术意味着“热量写入”。

热成像技术生成的图片被称作“温度记录图”或“热图”。

二、红外热像图和可见光图比较红外热图像可见光图像三、红外热成像测量的优势1.非接触遥感检测，红外热像仪不同于红外测温仪，不用接触被测物，可以安全直观的找到发热点。

2.一张二维画面可以体现被测范围所有点的温度情况，具有直观性。

还可以比较处于同一区域的物体的温度，查看两点间的温差等。

3.实时快速扫描静止或者移动目标，可以实时传输到电脑进行分析监控。

四、红外线的发现1800年英国的天文学家Mr.William Herschel 用分光棱镜将太阳光分解成从红色到紫色的单色光，依次测量不同颜色光的热效应。

他发现，当水银温度计移到红色光边界以外，人眼看不见任何光线的黑暗区的时候，温度反而比红光区更高。

反复试验证明，在红光外侧，确实存在一种人眼看不见的“热线”，后来称为“红外线”，也就是“红外辐射”。

红外线普遍存于自然界中，任何温度高于绝对零度（-273.16℃）的物体都会发出红外线，比如冰块。

五、电磁波谱我们通常把波长大于红色光线波长0.75µm ，小于1000µm的这一段电磁波称作“红外线”，也常称作“红外辐射” 。

红外线按照波长不同可以分为：近红外0.75 – 3 µm；中红外3 – 6 µm；远红外6 – 15 µm；极远红外15 – 1000 µm。

六、红外辐射的大气穿透红外线在大气中穿透比较好的波段，通常称为“大气窗口”。

红外热成像检测技术，就是利用了所谓的“大气窗口”。

短波窗口在1--5μm之间，而长波窗口则是在8--14μm之间。

一般红外线热像仪使用的波段为:短波(3µm -- 5µm); 长波( 8µm --14µm) 。

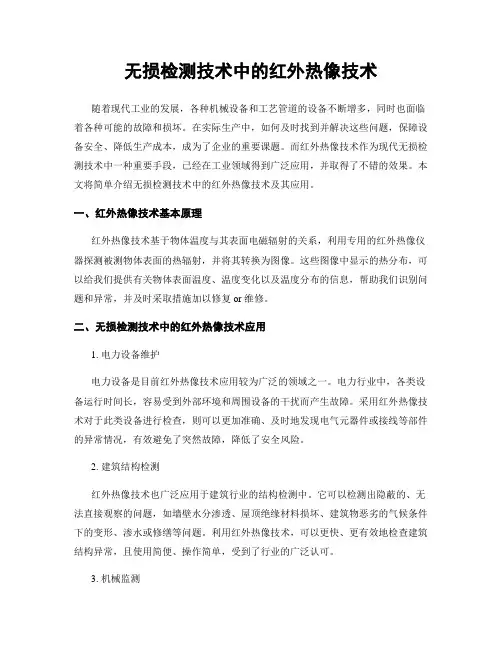

无损检测技术中的红外热像技术随着现代工业的发展，各种机械设备和工艺管道的设备不断增多，同时也面临着各种可能的故障和损坏。

在实际生产中，如何及时找到并解决这些问题，保障设备安全、降低生产成本，成为了企业的重要课题。

而红外热像技术作为现代无损检测技术中一种重要手段，已经在工业领域得到广泛应用，并取得了不错的效果。

本文将简单介绍无损检测技术中的红外热像技术及其应用。

一、红外热像技术基本原理红外热像技术基于物体温度与其表面电磁辐射的关系，利用专用的红外热像仪器探测被测物体表面的热辐射，并将其转换为图像。

这些图像中显示的热分布，可以给我们提供有关物体表面温度、温度变化以及温度分布的信息，帮助我们识别问题和异常，并及时采取措施加以修复 or 维修。

二、无损检测技术中的红外热像技术应用1. 电力设备维护电力设备是目前红外热像技术应用较为广泛的领域之一。

电力行业中，各类设备运行时间长，容易受到外部环境和周围设备的干扰而产生故障。

采用红外热像技术对于此类设备进行检查，则可以更加准确、及时地发现电气元器件或接线等部件的异常情况，有效避免了突然故障，降低了安全风险。

2. 建筑结构检测红外热像技术也广泛应用于建筑行业的结构检测中。

它可以检测出隐蔽的、无法直接观察的问题，如墙壁水分渗透、屋顶绝缘材料损坏、建筑物恶劣的气候条件下的变形、渗水或修缮等问题。

利用红外热像技术，可以更快、更有效地检查建筑结构异常，且使用简便、操作简单，受到了行业的广泛认可。

3. 机械监测机械行业的各种设备需要长期运行，但在实际运作过程中也面临故障的风险。

红外热像技术可以通过观察设备工作时产生的热辐射，检测机械设备中可能出现的缺陷或异常。

在检测中，工作人员无需接触机械设备，就能够从安全的距离观察到设备问题，从而缩短了维修时间、节约了检测成本。

4. 石油、化工监测作为重要能源行业，石油、化工行业的设备要求更为安全、稳定。

但是，由于化工物质对于设备的腐蚀和损伤可能会出现隐蔽或隐藏的问题，导致设备故障。

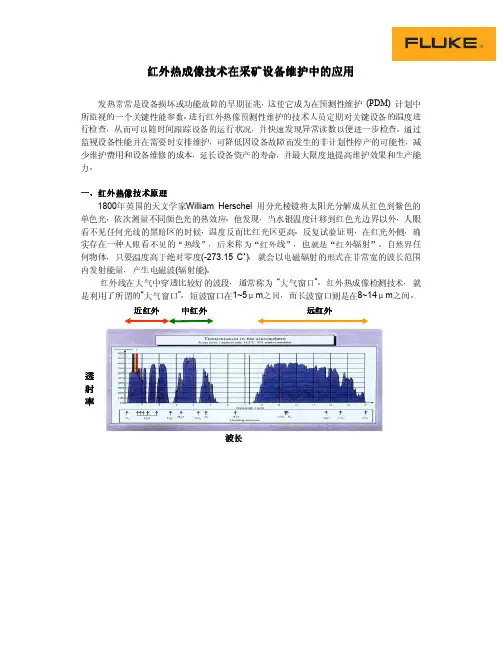

红外热成像技术在采矿设备维护中的应用红外热成像技术在采矿设备维护中的应用发热常常是设备损坏或功能故障的早期征兆，这使它成为在预测性维护 (PDM) 计划中所监视的一个关键性能参数。

进行红外热像预测性维护的技术人员定期对关键设备的温度进行检查，从而可以随时间跟踪设备的运行状况，并快速发现异常读数以便进一步检查。

通过监视设备性能并在需要时安排维护，可降低因设备故障而发生的非计划性停产的可能性，减少维护费用和设备维修的成本，延长设备资产的寿命，并最大限度地提高维护效果和生产能力。

一、红外热像技术原理1800年英国的天文学家William Herschel 用分光棱镜将太阳光分解成从红色到紫色的单色光，依次测量不同颜色光的热效应。

他发现，当水银温度计移到红色光边界以外，人眼看不见任何光线的黑暗区的时候，温度反而比红光区更高。

反复试验证明，在红光外侧，确实存在一种人眼看不见的“热线”，后来称为“红外线”，也就是“红外辐射”。

自然界任何物体，只要温度高于绝对零度(-273.15 C ˚)，就会以电磁辐射的形式在非常宽的波长范围内发射能量，产生电磁波(辐射能)。

红外线在大气中穿透比较好的波段，通常称为 “大气窗口”。

红外热成像检测技术，就是利用了所谓的“大气窗口”。

短波窗口在1~5μm 之间，而长波窗口则是在8~14μm 之间。

近红外近红外 中红外中红外中红外 远红外远红外远红外透射率 波长普朗克定律从普朗克定律可以得知，物体的温度越高，其辐射得峰值能量就越偏向短波方向，故红外热像仪，特别是用以建筑检测得红外热像仪，其工作波段通常在8-14μm 的长波波段，建筑用红外检测的温度范围一般在-20-100℃范围内。

红外热像仪是一种新型的光电探测设备，可将被测目标表面的热信息瞬间可视化，快速定位故障，并且在专业的分析软件的帮助下，可进行分析，完成建筑节能、安全检测和电气预防性维护工作。

热像仪由两个基本部分组成：光学器件和探测器。

红外热成像原理
红外热成像是一种通过检测物体表面的红外辐射并将其转化为可见图像的技术。

其原理基于物体的温度差异，利用红外相机将红外辐射转换为热图或热视频。

红外辐射是物体在其表面通常以热线或热辐射的形式发出的电磁辐射，其波长范围为0.7至1000微米。

红外热成像的原理可归结为以下几个过程：
1. 接收辐射：在红外相机中，由红外透镜和红外感应器组成的红外探测器用于捕捉物体表面的红外辐射。

2. 辐射转换：红外感应器接收到的红外辐射信号被转化为电信号，并经过放大和处理。

3. 温度计算：经过处理的电信号被转换为温度信息，即将每个像素点的电信号转化为相应的温度值。

这一过程需要参考红外相机的热灵敏度、补偿、定标等参数。

4. 热图生成：得到的温度信息通过图像处理算法被转化为对应的热图或热视频。

图像上的不同颜色表示不同的温度区域，常见的色带有彩虹、铁红、黑白等。

红外热成像的应用十分广泛，主要用于以下领域：
1. 建筑和能源管理：可以检测墙壁、屋顶和窗户等建筑物表面的能量损失程度，并帮助改善能源效率。

2. 工业制造和设备维护：可用于检测设备或机器中的异常热点，及时排除故障和预防火灾等安全问题。

3. 医学和医疗：可用于检测人体表面的温度差异，帮助医生诊断疾病或检测体温异常。

4. 搜索与救援：可用于在夜间或恶劣条件下搜索人员或寻找潜在的救援目标。

红外热成像技术的快速发展使得其在各个领域的应用越来越广泛，为我们提供了一个非常有效的无接触式温度检测和观测的工具。

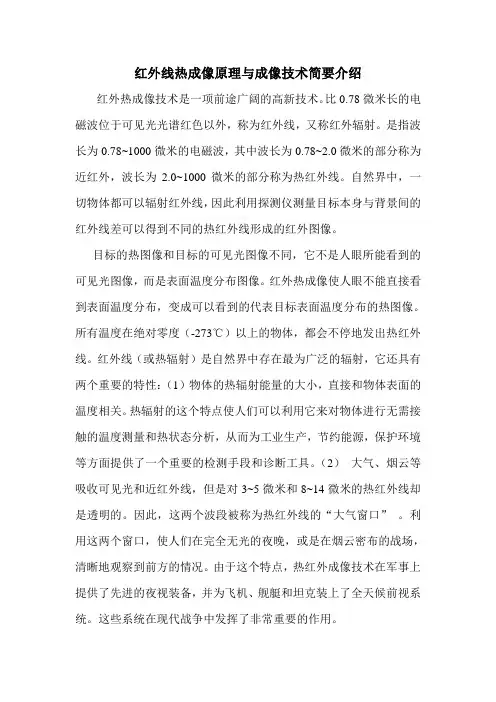

红外线热成像原理与成像技术简要介绍红外热成像技术是一项前途广阔的高新技术。

比0.78微米长的电磁波位于可见光光谱红色以外，称为红外线，又称红外辐射。

是指波长为0.78~1000微米的电磁波，其中波长为0.78~2.0微米的部分称为近红外，波长为2.0~1000微米的部分称为热红外线。

自然界中，一切物体都可以辐射红外线，因此利用探测仪测量目标本身与背景间的红外线差可以得到不同的热红外线形成的红外图像。

目标的热图像和目标的可见光图像不同，它不是人眼所能看到的可见光图像，而是表面温度分布图像。

红外热成像使人眼不能直接看到表面温度分布，变成可以看到的代表目标表面温度分布的热图像。

所有温度在绝对零度（-273℃）以上的物体，都会不停地发出热红外线。

红外线（或热辐射）是自然界中存在最为广泛的辐射，它还具有两个重要的特性：（1）物体的热辐射能量的大小，直接和物体表面的温度相关。

热辐射的这个特点使人们可以利用它来对物体进行无需接触的温度测量和热状态分析，从而为工业生产，节约能源，保护环境等方面提供了一个重要的检测手段和诊断工具。

（2）大气、烟云等吸收可见光和近红外线，但是对3~5微米和8~14微米的热红外线却是透明的。

因此，这两个波段被称为热红外线的“大气窗口”。

利用这两个窗口，使人们在完全无光的夜晚，或是在烟云密布的战场，清晰地观察到前方的情况。

由于这个特点，热红外成像技术在军事上提供了先进的夜视装备，并为飞机、舰艇和坦克装上了全天候前视系统。

这些系统在现代战争中发挥了非常重要的作用。

红外热像仪应用的范围随着人们对其认识的加深而愈来愈广泛：用红外热像仪可以十分快捷，探测电气设备的不良接触，以及过热的机械部件，以免引起严重短路和火灾。

对于所有可以直接看见的设备，红外热成像产品都能够确定所有连接点的热隐患。

对于那些由于屏蔽而无法直接看到的部分，则可以根据其热量传导到外面的部件上的情况，来发现其热隐患，这种情况对传统的方法来说，除了解体检查和清洁接头外，是没有其它的办法。

电力设备红外热像检测技术(2篇)电力设备红外热像检测技术（第一篇）引言电力设备是现代电力系统的重要组成部分，其安全稳定运行对整个电力系统的可靠性和经济性至关重要。

随着电力需求的不断增长和电力设备的日益复杂，传统的检测方法已难以满足现代电力设备维护的需求。

红外热像检测技术作为一种非接触、快速、高效的检测手段，逐渐在电力设备状态监测中得到广泛应用。

一、红外热像检测技术原理1. 红外辐射基本原理任何物体只要温度高于绝对零度（273.15℃），都会发射红外辐射。

物体的温度越高，发射的红外辐射强度也越大。

红外热像仪通过探测物体表面发射的红外辐射，将其转换为可视化的热像图，从而实现对物体表面温度分布的实时监测。

2. 红外热像仪工作原理红外热像仪主要由光学系统、探测器、信号处理系统和显示系统组成。

光学系统将物体发射的红外辐射聚焦到探测器上，探测器将红外辐射转换为电信号，信号处理系统对电信号进行处理，最终通过显示系统呈现为热像图。

3. 温度与红外辐射的关系根据斯蒂芬玻尔兹曼定律，物体的辐射功率与其温度的四次方成正比。

因此，通过测量物体发射的红外辐射功率，可以精确计算出物体的表面温度。

二、红外热像检测技术在电力设备中的应用1. 变电站设备检测变电站是电力系统中的重要节点，其设备包括变压器、断路器、隔离开关等。

红外热像检测技术可以用于检测这些设备的局部过热现象，及时发现潜在的故障隐患。

变压器检测：变压器在运行过程中，由于绕组短路、接触不良等原因，可能导致局部过热。

通过红外热像检测，可以及时发现这些异常温度点，避免变压器损坏。

断路器检测：断路器在分合闸过程中，触头接触不良会导致局部过热。

红外热像检测可以实时监测断路器触头的温度分布，确保其正常运行。

2. 输电线路检测输电线路长距离、跨区域分布，传统的人工巡检效率低、成本高。

红外热像检测技术可以实现对输电线路的快速、全面检测。

导线接头检测：导线接头是输电线路的薄弱环节，容易因接触不良导致局部过热。

红外重要基础知识点
红外（Infrared）是一种电磁波，它的波长范围在可见光和微波之间。

在物理学和工程学中，红外具有广泛的应用，并成为了一门重要的研
究领域。

下面将介绍一些红外的基础知识点。

1. 红外辐射：红外波长范围是从0.75微米到1000微米，相比于可见光，红外波长较长，因此我们无法用肉眼直接观察到红外辐射。

红外
辐射主要来自于物体的热量，通常以热像仪等设备来探测和测量。

2. 红外谱段：根据红外辐射的不同频率，我们将红外辐射分为红外A
段（近红外）、红外B段（中红外）和红外C段（远红外）。

在不同
的红外谱段，红外的特性和应用也有所不同。

3. 红外传感器：红外传感器是一种能够感知和接收红外辐射的设备。

常见的红外传感器包括红外接收器和红外发射器。

红外接收器可以接
收来自红外发射器的红外信号，用于遥控、安防等领域。

而红外发射
器则用于红外通信、红外遥感等应用。

4. 红外应用：红外技术在许多领域有广泛的应用。

在医学上，红外成
像可以用于检测人体的体温分布，识别异常情况，辅助诊断疾病。

在
军事上，红外热成像可以用于夜视和目标探测。

在工业上，红外测温
可以用于监测物体的温度，实现精确控制。

此外，红外技术还可用于
红外光谱学、红外成像技术、红外测距等领域。

总结：红外作为一种重要的电磁波，具有多种应用，涉及医学、军事、工业等不同领域。

了解红外的基础知识对于深入研究和应用红外技术
具有重要意义。

红外热像检测原理红外热像检测是一种基于物体辐射能量的非接触式检测技术。

它通过测量物体表面的红外辐射能量分布，将其转化为图像，以显示物体的温度分布情况。

红外热像检测技术通过红外热像仪捕捉红外辐射，并将其转换为可见光图像，以便人眼观察和分析。

红外辐射是指物体在温度高于绝对零度时所发射的电磁波。

根据斯特藩-玻尔兹曼定律，物体的辐射功率与其温度的四次方成正比。

因此，物体的温度越高，其红外辐射能量越强。

红外热像检测技术利用这一原理，通过测量物体表面的红外辐射能量，可以准确地获得物体的温度信息。

红外热像检测技术的核心是红外热像仪。

红外热像仪是一种能够将红外辐射转换为可见光图像的设备。

它由红外探测器、光学透镜、信号处理电路和显示器等组成。

红外探测器是红外热像仪的核心部件，它可以将红外辐射转化为电信号。

光学透镜用于聚焦红外辐射能量，并将其传递给红外探测器。

信号处理电路负责对红外探测器输出的电信号进行处理，将其转换为可见光图像。

显示器用于显示红外热像图像。

红外热像检测技术在许多领域都有广泛的应用。

在工业领域，红外热像检测可以用于检测设备的运行状态，及时发现设备的故障并进行维修。

在建筑领域，红外热像检测可以用于检测建筑物的热失效情况，帮助改善建筑物的能效。

在军事领域，红外热像检测可以用于目标探测和识别，提高战场的侦察和监视能力。

在医学领域，红外热像检测可以用于体温测量和疾病诊断，提高医疗的精确性和效率。

红外热像检测技术具有许多优点。

首先，它是一种非接触式检测技术，可以在不接触物体的情况下获取其温度信息。

其次，红外热像检测技术可以实时监测温度变化，及时发现异常情况。

此外，红外热像检测技术对光照条件的要求较低，可以在黑暗或复杂环境中正常工作。

最后，红外热像检测技术可以快速扫描大面积，提高检测效率。

然而，红外热像检测技术也存在一些局限性。

首先，红外热像检测技术的分辨率有限，无法捕捉到微小的温度差异。

其次，红外热像仪的价格较高，限制了其在某些领域的应用。

热波成像原理，实际上是指红外热成像技术的原理。

红外热成像是利用物体本身发出的红外辐射来进行成像的一种技术。

下面详细介绍其工作原理：
1. 红外辐射原理：
所有温度高于绝对零度（-273.15°C）的物体都会自发地向外发出红外辐射，这种辐射强度与物体的温度和辐射率（或称黑体辐射系数）有关。

物体温度越高，其分子或原子的热运动越剧烈，发出的红外辐射就越强。

2. 探测与转换：
热成像相机内部装有红外探测器，如微测辐射热计或焦平面阵列（FPA），它们能够捕捉到物体发出的红外辐射能量。

探测器将接收到的红外辐射转化为微弱的电信号。

3. 成像过程：
探测器产生的电信号经过放大和处理后，会被转换成可视图像。

这种图像被称为热像图，其中的不同颜色代表不同温度。

热像图的颜色通常是通过伪彩色编码来呈现，例如暖色调（红色、黄色、白色）代表高
温区域，冷色调（绿色、蓝色、黑色）则表示低温区域。

4. 温度分辨率：
热像仪能够分辨非常微小的温差，通过采集大量像素点的数据，可以形成高分辨率的温度分布图像，从而揭示物体表面的热分布状况。

5. 应用：
热成像技术广泛应用于军事侦察、夜间监视、建筑诊断、工业设备维护、医疗诊断、消防救援、环境研究等诸多领域，因为它可以非接触地探测物体的温度分布，从而提供宝贵的温度信息和诊断依据。

总结起来，热波成像原理就是通过检测和量化物体发出的红外辐射，将看不见的红外能量转化为可见的热图像，从而揭示物体的热状态和温度分布。

红外成像行业基础知识一、红外成像简介（1）红外线的概念红外线是太阳光线中众多不可见光线中的一种，是波长介乎微波与可见光之间的电磁波，波长在0.76至1,000微米之间。

它是自然界中存在最为广泛的辐射，所有温度高于绝对零度（-273℃）的物质都不断地辐射红外线，红外线能量的大小与物体表面的温度和材料特性直接相关，温度越高，红外线能量就越大。

（2）红外热像仪简介红外热像仪是用来探测目标物体的红外辐射，将目标物体的温度分布图像转换成视频图像的产品。

简单来说，红外图像转换成可见图像分三步进行：第一步是利用对红外辐射敏感的红外探测器把红外辐射转变为微弱电信号，信号的大小可以反映出红外辐射的强弱；第二步是利用后续电路将微弱的电信号进行放大和处理，从而清晰地采集到目标物体温度分布情况；第三步是通过图像处理软件对上述放大后的电信号进行处理，得到电子视频信号，在屏幕上显示出来，得到可见图像。

（3）红外热像仪的核心部件红外热像仪的核心部件是用来探测、识别和感知红外辐射的红外探测器，探测器水平直接决定了最终形成的可见图像的清晰度和灵敏度。

红外探测器的设计、生产及研发涉及到材料、集成电路设计、制冷和封装等多个学科，技术难度很大。

目前全球仅有美国、法国、以色列、中国等少数国家能够掌握非制冷红外探测器核心技术。

目前市场上大部分红外探测器都是焦平面阵列，其特点是由M×N个热敏单元（即像元）排成阵列，用来接收红外辐射。

每个热敏单元从结构上主要由CMOS读出电路及MEMS传感器两部分组成，上层的MEMS传感器通常使用氧化钒或多晶硅等热敏材料制成，用于吸收红外辐射能量并将温度变化转换成电阻的变化，CMOS读出电路将微小的电阻变化以电信号的方式输出。

CMOS读出电路和MEMS传感器为多层结构，精密复杂，其设计和生产过程难度很高，是红外探测器的核心步骤。

封装也是制作探测器的重要步骤。

目前行业内封装技术可以分为金属、陶瓷及晶圆级封装三类。
