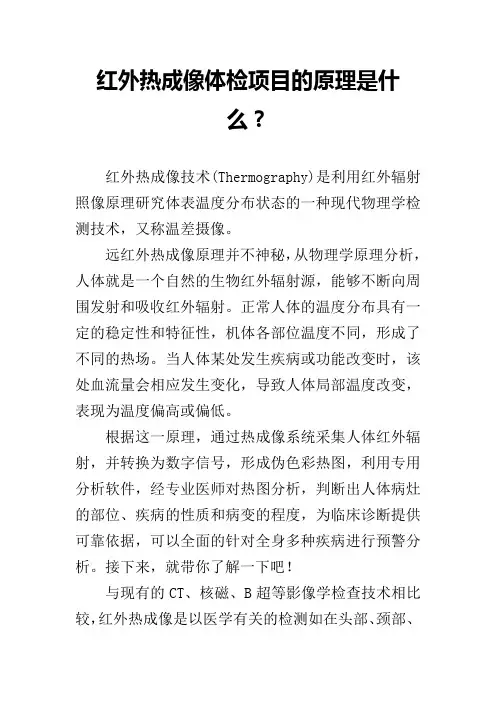

医用红外热成像技术

红外热成像体检项目的原理是什么？红外热成像技术(Thermography)是利用红外辐射照像原理研究体表温度分布状态的一种现代物理学检测技术，又称温差摄像。

远红外热成像原理并不神秘，从物理学原理分析，人体就是一个自然的生物红外辐射源，能够不断向周围发射和吸收红外辐射。

正常人体的温度分布具有一定的稳定性和特征性，机体各部位温度不同，形成了不同的热场。

当人体某处发生疾病或功能改变时，该处血流量会相应发生变化，导致人体局部温度改变，表现为温度偏高或偏低。

根据这一原理，通过热成像系统采集人体红外辐射，并转换为数字信号，形成伪色彩热图，利用专用分析软件，经专业医师对热图分析，判断出人体病灶的部位、疾病的性质和病变的程度，为临床诊断提供可靠依据，可以全面的针对全身多种疾病进行预警分析。

接下来，就带你了解一下吧！与现有的CT、核磁、B超等影像学检查技术相比较，红外热成像是以医学有关的检测如在头部、颈部、心血管、肺、乳腺、胃肠、肝、胆、前列腺、脊柱、四肢血管等部位作为诊断应用。

红外热成像为人类疾病的研究及早期发现提供了有效的科学依据，也为人们的健康检查提供诸多方便。

技术优势01、技术先进红外热成像技术就是利用探测红外辐射成像的原理，把人体局部温度分布的信息进行数字化记录，并显示在一张平面图上，几张不同侧面的红外热成像图即可构成完整的人体热分布状态。

可进行整体、全面或单个器官检査。

02、早期预测医用红外热成像仪的测温灵敏度极高，可直观地反映出人体异常热态(温)区变化，许多疾病的早期，即便是仅有功能性(代谢)改变而没有形成器质性病变，通过医用红外热成像仪采集温度变化的信息，能够在机体没有明显体征情况下解读出潜在的隐患，能更早地发现问题。

有资料显示，红外热成像图比结构影像可提前半年乃至更早发现病变，可作为肿瘤及其他重大疾病的预测、筛查诊断的首选。

03、绿色体检红外热成像仪工作时不发出辐射，它是通过外探测器被动地接收人体向外发射红外线，对人体不会有任何伤害和不良反应，同时也不需要标记物，对环境也不会造成任何污染，为非损伤性、无放射性、绿色环保、低碳、低能耗检査，而且方便、快捷、灵敏、经济适合现代人生活快节奏。

红外热像技术（简称TTM）在身体健康检查中的临床意义红外热像技术（简称TTM）在身体健康检查中临床意义江门市五邑中医院治未病科成永明红外热像技术简称TTM，即热断层扫描成像系统技术。

这个技术是近十年来迅速发展起来的一项医学影像技术。

它与以往的组织形态学影像如X光、CT、核磁共振成像等检查完全不同，开辟了以功能学为主的全新医学影像技术领域。

目前的临床许多检查，不是抽血，就是拍放射片，甚或插管。

给患者带来很多不便甚或伤害。

然而医用TTM红外热扫描成像技术对人体完全无伤害，也不会对环境带来辐射等不良影像。

同时TTM又可用来对人体各种疾病进行诊断和预测。

并对人类健康状况进行综合评价，对患者使用药物及其他治疗方法如蜂疗、膏方、灸疗的疗效进行动态观测，判断分析临床干预治疗是否有效以及疗效有多大等都有非常重要的意义。

特别是对中医学的阴阳寒热表里虚实的八纲辨证、脏腑辨证、六经辨证等有着明确的指导意义，广东省中医院治未病科著名的TTM临床专家成永明教授使用TTM指导临床辨证以及判断疾病预后、分析中医干预疗法如蜂疗膏方灸疗针灸等方法是否有效等方面，已经有近十余年的历史了。

成永明教授认为红外热像技术(TTM)对传统中医理论的验证及发展、促进中医临床疗效的提高方面，有着非常重要的意义。

TTM是继超声、X光、CT、核磁之后的第五大医学影像技术发明，是以中美医学科学家，历经20年苦心研发的合作结晶, 受到了世界医学界的高度重视。

并于2000年在美国获得发明专利。

TTM成像原理人体代谢过程中的热辐射信号，通过热断层计算出热源的深度、强度和形状，经计算机处理，形成对应人体各部位的细胞新陈代谢相对强度的分布图，根据它与健康状况的对应规律，对人体状况进行综合评估，包括健康态、亚健康态、疾病态的定性定量评估，并在此基础上给出最佳的干预建议。

TTM热断层原理人体组织细胞所产生的代谢热可经过人体组织传递到体表，在热量从体内传递到体表的过程中，热量逐渐降低，并在体表形成热分布，体表的热辐射信息可被热接收器所接收。

红外热成像全身扫描，红外热成像是什么？红外热成像是什么？医用红外热像仪是医学技术和红外摄像技术、计算机多媒体技术结合的产物。

其实质是一种全身温度分布扫描仪。

原理是：利用遥感技术将人体发出的红外线信号摄入并转化为电信号，经AD转换为数字信号，经计算机以伪彩色显示温度分布场，由专用软件处理，用于临床分析诊断。

接收人体内代谢热在体表面动态平衡的热辐射测定体内异常代谢热源——深度、形状、温差红外热成像仪的优点：“绿色”无创，不少检测仪器都会或多或少对人体产生一定伤害，而红外热成像不会产生任何射线损害人体白细胞，也无需标记药物。

全面性，它能检测全身所有部位，克服其他仪器只能检查局部的限制，多应用于炎症、肿瘤、结石、血管性疾病、神经系统以及亚健康等百余种病症。

早期发现，红外热成像在临床上最突出的作用就是早期预警身体病症，因为其他的仪器都是在疾病已经形成时才能检测出来，所以，提早发现才能有效防止疾病的产生。

红外热成像仪检查图：高热区：桔红色或白色。

提示：未/低分化恶性肿瘤、急性炎症、组织脏器机能亢进、急性手术后组织修复反应、血液供给明显增加等。

低热区：深/浅紫色。

提示：中/高分化恶性肿瘤、良性肿瘤、各类慢性炎症、中度组织增生、组织脏器机能亢进、息室、息肉、血管瘤或血管畸形、血液供给减少、中度手术后组织修复等。

温区：黄中有浅紫色/黄色。

提示：高分化恶性肿瘤或恶性肿瘤中心部缺血坏死液化、血液供给减少、组织脏器机能轻度降低、血管瘤、轻度组织增生等。

凉区：黄色或黄绿色。

提示：组织脏器机能中度降低、囊肿、恶性肿瘤中心部因缺血坏死液化、胸、腹水等。

冷区：绿色或浅黑色。

提示：组织脏器机能明显降低或丧失、囊肿等。

红外热成像的检测原理其实没那么神秘，从物理原理来解释，就是人体是一个能够自然产生的红外辐射源，不停向周围发散和吸收红外辐射。

正常的人体各部位的温度是具有稳定性和特殊性的，不同温度有不同的热场，当某个部位出现病变或异常时，此处的血流量会发生变化，导致局部温度的改变。

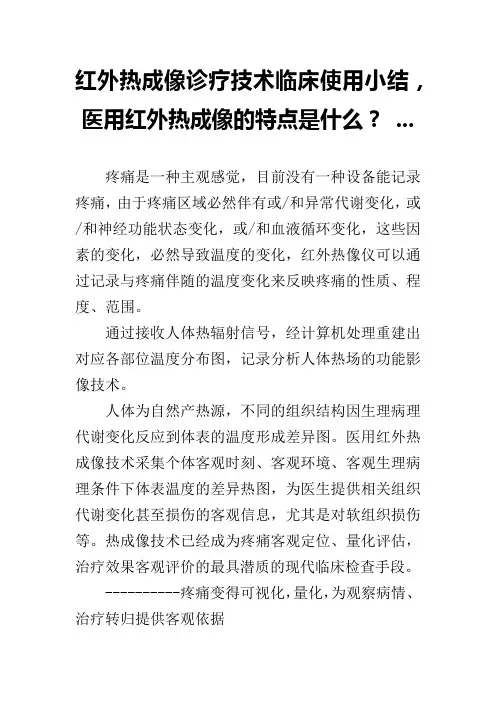

红外热成像诊疗技术临床使用小结，医用红外热成像的特点是什么？ ...疼痛是一种主观感觉，目前没有一种设备能记录疼痛，由于疼痛区域必然伴有或/和异常代谢变化，或/和神经功能状态变化，或/和血液循环变化，这些因素的变化，必然导致温度的变化，红外热像仪可以通过记录与疼痛伴随的温度变化来反映疼痛的性质、程度、范围。

通过接收人体热辐射信号，经计算机处理重建出对应各部位温度分布图，记录分析人体热场的功能影像技术。

人体为自然产热源，不同的组织结构因生理病理代谢变化反应到体表的温度形成差异图。

医用红外热成像技术采集个体客观时刻、客观环境、客观生理病理条件下体表温度的差异热图，为医生提供相关组织代谢变化甚至损伤的客观信息，尤其是对软组织损伤等。

热成像技术已经成为疼痛客观定位、量化评估，治疗效果客观评价的最具潜质的现代临床检查手段。

----------疼痛变得可视化，量化，为观察病情、治疗转归提供客观依据红外热成像图可辅助诊断：1、监测血管供血功能状态。

2、判断急慢性炎症的部位、性质、程度。

3、判断软组织疼痛的部位性质程度。

4、药物或其他治疗方法全程监视及评估疗效。

下图为为患者经椎间孔镜髓核摘除术治疗前后的红外热像图（图左术前图右术后），术前红外热像图右小腿后侧可见明显低温区，提示L5神经受压缺血，术后检查两侧温度已基本对称，同时患者疼痛症状已缓解，手术效果很好。

医用红外热成像的特点1、无B超、CT等检查仪的辐射性，可以连续多次检测2、分辨病变部位温度达到0.01℃-0.03℃，细微的炎性病灶也能呈现出来3、发现病变更早。

能够比CT、X线、MR等提早发现病变部位及骨骼、关节损伤6~12个月4、检测时间短，10分钟的时间，就能出一张全身体表温度图谱。

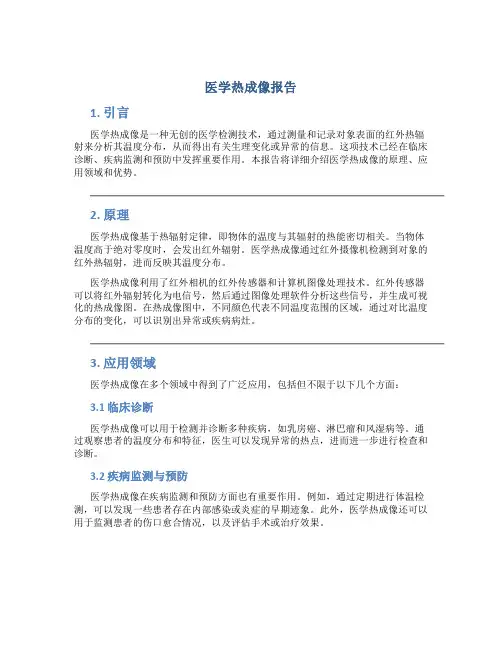

医学热成像报告1. 引言医学热成像是一种无创的医学检测技术，通过测量和记录对象表面的红外热辐射来分析其温度分布，从而得出有关生理变化或异常的信息。

这项技术已经在临床诊断、疾病监测和预防中发挥重要作用。

本报告将详细介绍医学热成像的原理、应用领域和优势。

2. 原理医学热成像基于热辐射定律，即物体的温度与其辐射的热能密切相关。

当物体温度高于绝对零度时，会发出红外辐射。

医学热成像通过红外摄像机检测到对象的红外热辐射，进而反映其温度分布。

医学热成像利用了红外相机的红外传感器和计算机图像处理技术。

红外传感器可以将红外辐射转化为电信号，然后通过图像处理软件分析这些信号，并生成可视化的热成像图。

在热成像图中，不同颜色代表不同温度范围的区域，通过对比温度分布的变化，可以识别出异常或疾病病灶。

3. 应用领域医学热成像在多个领域中得到了广泛应用，包括但不限于以下几个方面：3.1 临床诊断医学热成像可以用于检测并诊断多种疾病，如乳房癌、淋巴瘤和风湿病等。

通过观察患者的温度分布和特征，医生可以发现异常的热点，进而进一步进行检查和诊断。

3.2 疾病监测与预防医学热成像在疾病监测和预防方面也有重要作用。

例如，通过定期进行体温检测，可以发现一些患者存在内部感染或炎症的早期迹象。

此外，医学热成像还可以用于监测患者的伤口愈合情况，以及评估手术或治疗效果。

3.3 运动医学医学热成像在运动医学领域应用广泛。

通过热成像，运动员的肌肉疲劳情况、损伤风险以及体温的变化可以被及时监测和分析。

这些信息对于运动员的训练和康复至关重要。

4. 优势相比传统的诊断和监测方法，医学热成像具有以下几个优势：4.1 无创医学热成像是一种无创的检测技术，不需要对身体进行切口或穿刺，避免了传统检测方法可能引发的感染和不适。

4.2 高效医学热成像能够在短时间内完成检测和分析，大大提高了诊断和监测的效率。

特别是对于大范围、多区域的热成像监测，医学热成像可以一次全面获取信息，避免了繁琐的多次检测过程。

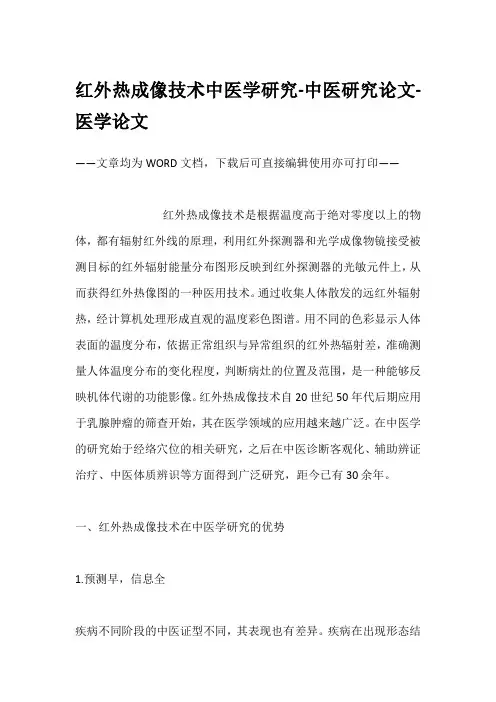

红外热成像技术中医学研究-中医研究论文-医学论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——红外热成像技术是根据温度高于绝对零度以上的物体，都有辐射红外线的原理，利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图的一种医用技术。

通过收集人体散发的远红外辐射热，经计算机处理形成直观的温度彩色图谱。

用不同的色彩显示人体表面的温度分布，依据正常组织与异常组织的红外热辐射差，准确测量人体温度分布的变化程度，判断病灶的位置及范围，是一种能够反映机体代谢的功能影像。

红外热成像技术自20世纪50年代后期应用于乳腺肿瘤的筛查开始，其在医学领域的应用越来越广泛。

在中医学的研究始于经络穴位的相关研究，之后在中医诊断客观化、辅助辨证治疗、中医体质辨识等方面得到广泛研究，距今已有30余年。

一、红外热成像技术在中医学研究的优势1.预测早，信息全疾病不同阶段的中医证型不同，其表现也有差异。

疾病在出现形态结构变化之前通常会出现代谢的异常，因此，在病灶区会发生温度的异常改变。

而温度异常的范围、形状和温差大小又反映了疾病的性质和严重程度。

红外热成像技术能够在人体形态结构发生异常之前就检测到其代谢的异常变化和区域，从而及早进行疾病的预测。

而其他影像学检查只能等人体发生组织结构的异常时才能得到阳性的检测结果。

红外热成像技术能够进行一站式人体全身各种疾病的诊断、疗效观察和健康评估，能够综合评估人体整体健康状态。

2.非介入，无损伤红外热成像技术无辐射，只接收人体细胞代谢中产生的热辐射，且不接触人体，是相对理想的影像学检查技术。

其他影像学检查一般有射线、强磁场或者核辐射，或者要被检者服用造影剂，对身体具有一定的伤害。

对于传染病、严重创伤性疾病及其他无法耐受造影剂等情况，使用红外热成像技术进行中医病证的诊断及疗效评估则有更明显的优势。

二、红外热成像技术与中医学理论的结合1.红外热成像技术与中医学“整体观”不谋而合中医学的整体观念认为，人体是一个由多层次结构构成的有机整体。

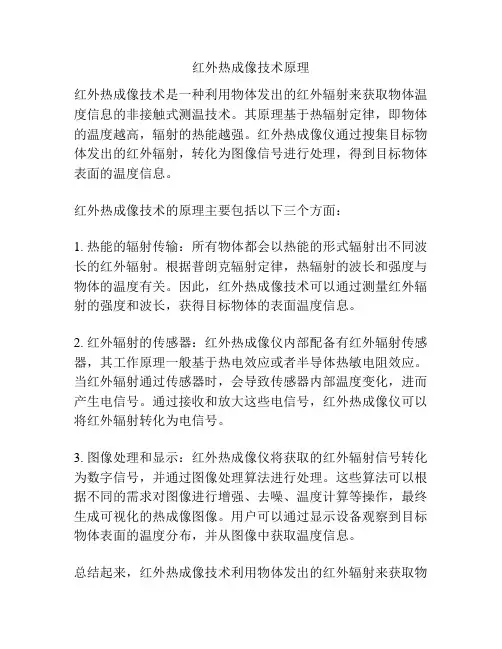

红外热成像技术原理
红外热成像技术是一种利用物体发出的红外辐射来获取物体温度信息的非接触式测温技术。

其原理基于热辐射定律，即物体的温度越高，辐射的热能越强。

红外热成像仪通过搜集目标物体发出的红外辐射，转化为图像信号进行处理，得到目标物体表面的温度信息。

红外热成像技术的原理主要包括以下三个方面：
1. 热能的辐射传输：所有物体都会以热能的形式辐射出不同波长的红外辐射。

根据普朗克辐射定律，热辐射的波长和强度与物体的温度有关。

因此，红外热成像技术可以通过测量红外辐射的强度和波长，获得目标物体的表面温度信息。

2. 红外辐射的传感器：红外热成像仪内部配备有红外辐射传感器，其工作原理一般基于热电效应或者半导体热敏电阻效应。

当红外辐射通过传感器时，会导致传感器内部温度变化，进而产生电信号。

通过接收和放大这些电信号，红外热成像仪可以将红外辐射转化为电信号。

3. 图像处理和显示：红外热成像仪将获取的红外辐射信号转化为数字信号，并通过图像处理算法进行处理。

这些算法可以根据不同的需求对图像进行增强、去噪、温度计算等操作，最终生成可视化的热成像图像。

用户可以通过显示设备观察到目标物体表面的温度分布，并从图像中获取温度信息。

总结起来，红外热成像技术利用物体发出的红外辐射来获取物
体表面温度信息。

它通过搜集红外辐射信号，利用特定的传感器将其转化为电信号，并经过图像处理算法处理，最终将目标物体的温度信息显示在图像上。

这项技术广泛应用于军事、工业、医疗等领域，为无接触、高精度的温度检测提供了有效手段。

红外热像仪用于肿瘤治疗研究红外热像仪从军工行业到现如今广泛应用于民用，经过了漫长的发展，现在逐渐应用到医疗研究中，为人类的医学进步作出巨大贡献。

人体正常的温度分布具有一定的稳定性和对称性，如果人的身体某处体温发生了变化，就意味着该处存在病灶，因为病灶处由于血流和代谢的改变会引起温度在人体内的分布格局，导致温度升高或温度降低，而红外热像仪可显示人体温度分布的变化及变化部位，医生可进行临床诊断。

医用红外热成像技术的临床应用十分广泛，不仅可用于早期筛探查，而且还可用于追踪观察、疾病诊断、疗效评定及医学研究等。

红外热像仪从军工行业到现如今广泛应用于民用，经过了漫长的发展，现在逐渐应用到医疗研究中，为人类的医学进步作出巨大贡献。

人体正常的温度分布具有一定的稳定性和对称性，如果人的身体某处体温发生了变化，就意味着该处存在病灶，因为病灶处由于血流和代谢的改变会引起温度在人体内的分布格局，导致温度升高或温度降低，而红外热像仪可显示人体温度分布的变化及变化部位，医生可进行临床诊断。

医用红外热成像技术的临床应用十分广泛，不仅可用于早期筛探查，而且还可用于追踪观察、疾病诊断、疗效评定及医学研究等。

肿瘤光热治疗法是利用具有较高光热转换效率的材料，将其注射入人体内部，利用靶向性识别技术聚集在肿瘤组织附近，并在外部光源的照射下将光能转化为热能来杀死癌细胞的一种治疗方法。

光热治疗的效果与纳米颗粒在肿瘤部位的累计数量、肿瘤位置、光照参数及光照模式有关，温度是最重要的物理评估量之一。

传统的接触式测温，贴在实验鼠肿瘤部位会阻挡激光能量，伸入试剂溶液可能会破坏试剂的性状，普通的红外测温仪只能检测平均温度，无法实时监测肿瘤治疗过程中病灶的实时温度变化，而红外热像仪采用非接触式测温，可精确测量每个点的温度，还能24小时不间断监控。

因此，红外热像仪是肿瘤治疗监测的得力助手。

本公司的X系统热像仪机芯，专注人体及动物体温检测，测温精度±2℃/±2%，可提升至±0.4℃，人体温度及动物体表温度检测提供了强有力的帮助，非接触式无损检测，隐蔽检测，不会打扰到被测目标，不容易引起被测者的恐慌。

红外热成像检查简介，检查范围有哪
些？
数字式医用红外热像仪是一种被动接收人体自身红外辐射的功能性诊断仪器，它不接触人体、不发出辐射、对人体无任何损害或副作用。

红外热像检查适用于人体热像测温，以辅助诊断全身骨关节、神经、肌肉及各类软组织急、慢性疼痛等组织损伤源性病变。

检查范围
头面部、五官、甲状腺、咽喉
颈椎及颈部软组织、心、肺、气管、纵隔、乳腺及胸部软组织
肝胆、胰、脾、胃、结肠
脊柱、肩、背、双臂、骨关节及软组织、腰椎、骨盆、髋关节、股骨头、双肾、足、下肢骨、骨关节及软组织
盆腔、子宫、附件、前列腺、阴囊、生殖器等。

频繁接受红外热成像检查也不会对人体产生不良影响，这是X线、CT、B超等检查设备无法比拟的优点，被誉为“无损绿色检查”，且为疼痛疾病唯一可查的影像学仪器。

颈椎病检查热图
冠心病检查热图
胸椎肿瘤检查热图
以上热图为异常生理热区分布图，图中粉红色及深红色区域，代表炎症和原发性疼痛的病变部位；深绿色及蓝色区域表示局部血供差，循环功能欠佳。

红外热成像仪检测要求红外热成像仪是一种应用红外技术进行热图像测量和分析的设备。

它可以通过检测物体的红外辐射，将其转化成可见的热图像，从而实现对物体表面温度分布的观测和分析。

红外热成像仪具有非接触、实时测量、高精度等特点，被广泛应用于工业、医疗、军事、建筑等领域。

1.灵敏度和分辨率：红外热成像仪的灵敏度决定了其能够探测到的最小温度变化，而分辨率则决定了图像的清晰度和细节展示。

一般来说，灵敏度越高、分辨率越高的红外热成像仪，其检测性能越好。

2.温度范围和精度：不同的应用场景对温度范围和精度有不同的要求。

例如，在工业领域，红外热成像仪需要能够测量高温物体并具有较高的温度测量精度；而在医疗领域，需要能够测量人体表面的低温变化并具备较高的温度测量精度。

3.响应时间：红外热成像仪的响应时间决定了其实时性能，即能够多快地捕捉到温度变化并显示在图像上。

较低的响应时间可以在更短的时间内提供最新的热图像，并且对快速变化的温度场景具有更好的响应能力。

4.视场角和焦距：红外热成像仪的视场角决定了其能够观测到的场景范围，而焦距则决定了图像的放大倍数。

视场角越大，能够观测到的场景范围越广；焦距越大，图像细节展示越清晰。

5.彩色图像和多模式：现代的红外热成像仪通常支持彩色图像显示，通过使用不同的颜色来表示不同的温度范围，以帮助用户更直观地理解热图像。

此外，一些红外热成像仪还支持多种图像模式，如冷热交替模式、红外光学和可见光结合模式等，以满足不同应用需求。

6.数据记录和分析：红外热成像仪通常支持数据记录和分析功能，能够记录并存储多个温度测量点的数据，并提供相关的分析工具，以便用户进一步研究和分析检测结果。

这对于工业设备维护、产品质量控制等领域非常重要。

7.操作和易用性：红外热成像仪的操作和易用性对于用户的检测体验至关重要。

用户界面应该简单直观，操作逻辑清晰；设备操作应该方便，满足人体工程学设计要求，减少用户的不必要的疲劳感。
