一维光栅的阿贝成像原理及空间滤波的研究
1 阿贝成像原理
阿贝成像原理是用一维光栅的三角函数实现的成像原理。
它同样也被称作凯撒效应，又称光栅特效。
它是利用一维光栅的折射原理，当光线通过光栅条纹和三角曲线组合时，由于发生了二次折射，光栅波段在镜子上形成了一种类似球面的凸形三角结构，从而实现了光栅成像。
2 空间滤波
空间滤波是指在数字图像处理过程中，主要利用图像邻域关系等空间特性属性，通过预定的几何形式或将邻域上的像素值进行加权等计算方式对图像进行一个平滑处理的工作。
它可以分辨出可视信息，并且还可以压抑图像中的噪声。
由于它可以模拟出像素点附近的强度变化，空间滤波也能够进行图像边缘检测和形态学分析处理。
3 阿贝成像原理及空间滤波的研究
阿贝及其相关的成像机制一直以来受到极大的重视，它的原理对我们的视觉识别具有重要的科学意义，针对阿贝原理下的空间滤波研究兴起，研究者们提出基于高斯滤波的一维光栅的图像增强方法。
主要是利用图像的折射特性，用采访一维光栅的球面三角结构做成“阿贝镜”，然后将特定的一维光栅设定到阿贝镜上，即可实现对视觉信号进行空间滤波。
滤波过程中利用滤波器和滤波因子，降低噪声并增强成像效果，从而实现图像信号进行增强，消除噪声、压抑图像质量
的恶化；最后，研究者们也基于阿贝原理提出了许多有效的成像处理方法，并将其应用于视觉和字符信号识别。
总之，阿贝成像原理及其相关的空间滤波研究对数字图像处理有着重要的意义，近年来受到了学界的关注，为图像处理及识别提供了有效的技术手段。

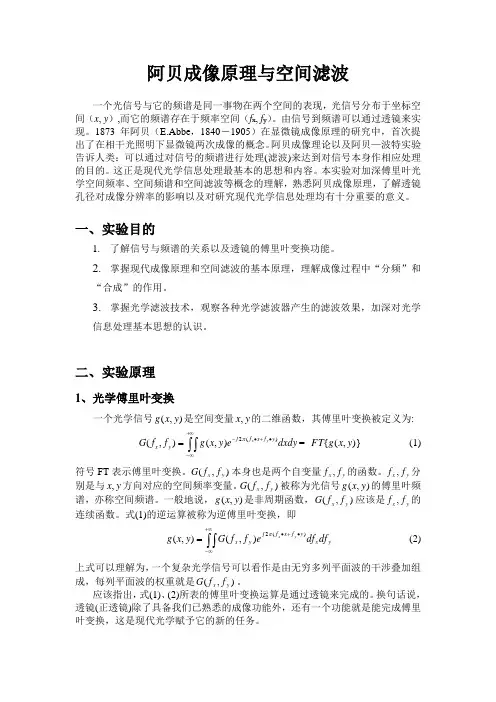

阿贝成像原理与空间滤波一个光信号与它的频谱是同一事物在两个空间的表现，光信号分布于坐标空间（x , y ）,而它的频谱存在于频率空间（f x , f y ）。
由信号到频谱可以通过透镜来实现。
1873年阿贝（E.Abbe ，1840－1905）在显微镜成像原理的研究中，首次提出了在相干光照明下显微镜两次成像的概念。
阿贝成像理论以及阿贝—波特实验告诉人类：可以通过对信号的频谱进行处理(滤波)来达到对信号本身作相应处理的目的。
这正是现代光学信息处理最基本的思想和内容。
本实验对加深傅里叶光学空间频率、空间频谱和空间滤波等概念的理解，熟悉阿贝成像原理，了解透镜孔径对成像分辨率的影响以及对研究现代光学信息处理均有十分重要的意义。
一、实验目的1. 了解信号与频谱的关系以及透镜的傅里叶变换功能。
2. 掌握现代成像原理和空间滤波的基本原理，理解成像过程中“分频”和“合成”的作用。
3. 掌握光学滤波技术，观察各种光学滤波器产生的滤波效果，加深对光学信息处理基本思想的认识。
二、实验原理1、光学傅里叶变换一个光学信号),(y x g 是空间变量y x ,的二维函数，其傅里叶变换被定义为:⎰⎰+∞∞-•+•-=dxdy ey x g f f G y f x f j y x y x )(2),(),(π= )},({y x g FT (1)符号FT 表示傅里叶变换。
),(y x f f G 本身也是两个自变量y x f f ,的函数。
y x f f ,分别是与y x ,方向对应的空间频率变量。
),(y x f f G 被称为光信号),(y x g 的傅里叶频谱，亦称空间频谱。
一般地说，),(y x g 是非周期函数，),(y x f f G 应该是y x f f ,的连续函数。
式(1)的逆运算被称为逆傅里叶变换，即⎰⎰+∞∞-•+•=y x y f x f j y x df df ef f G y xg y x )(2),(),(π(2)上式可以理解为，一个复杂光学信号可以看作是由无穷多列平面波的干涉叠加组成，每列平面波的权重就是),(y x f f G 。
佛山科学技术学院实验报告课程名称近代物理实验实验项目阿贝成像原理和空间滤波专业班级10物师姓名邓新炬学号02 仪器组号指导教师朱星成绩日期2013年月日2、关于阿贝成像原理成像的这两个步骤本质上就是两次傅里叶变换。
第一步把物面光场的空间分布()y x g ,变为频谱面上空间频率分布()y x f f G ,，第二步则是再作一次变换，又将()y x f f G ,还原到空间分布()y x g ,。
3、空间滤波空间函数()yxg,变为频谱函数()yxffG,，再变回到空间函数()yxg,（忽略放大率）。
显然如果我们在频谱面（即透镜的后焦面）上放一些不同结构的光阑，以提取（或摒弃）某些频段的物信息，则必然使像面上的图像发生相应的变化，这样的图像处理称为空间滤波，频谱面上这种光阑称为滤波器。
滤波器使频谱面上一个或一部分频率分量通过，而挡住其它频率分量，从而改变了像面上图像的频率成分。
例如光轴上的圆孔光栏可以作为一个低通滤波器，而圆屏就可以用作为高通滤波器。
四实验步骤1、实验光路调节在光具座上将小圆孔光阑靠近激光管的输出端，上下左右调节激光管，使激光束能穿过小孔；然后移远小孔，如光束偏离光阑，调节激光管的仰俯，再使激光能穿过小孔，重新将光阑移近，反复调节，直至小孔光阑在光具座上平移时，激光束能通过小孔光阑。
2、阿贝成像原理实验如实验光路图在物平面上放上一维光栅，用激光器发出的细锐光束垂直照到光栅上，用一短焦距薄透镜（6~10cm）组装一个放大的成像系统，调节透镜位置，使光栅狭缝清晰地成像在像平面屏上，那么在频谱面上的衍射点如图所示。
在频谱面上放上可调狭缝或滤波模板，使通过的衍射点如下图所示：（a）全部；（b）零级；（c）零和±1级；分别记录图片信息。
3、阿贝一波特实验（方向滤波）（1）光路不变，将一维光栅的物换成二维正交光栅，在频谱面上可以观察到二维分立的光点阵（频谱），像面上可以看到放大了的正交光栅像，测出像面上的网格间距。
阿贝成像原理实验报告阿贝成像原理实验报告引言：阿贝成像原理是现代光学中非常重要的一个概念。
它描述了光线在透镜或光学系统中的传播和聚焦规律，对于理解光学成像过程具有重要意义。
本实验旨在通过实际操作和观测，验证阿贝成像原理，并深入理解其背后的物理原理。
实验装置：本次实验所用的装置主要包括一块平凸透镜、一块光屏、一束平行光源和一根光屏到透镜的距离可调的光轴。
透镜的焦距为f。
实验步骤：1. 将平行光源放置在光轴上，保证光线垂直射向透镜。
2. 调整光屏到透镜的距离，使其与透镜成一定的夹角。
3. 观察在光屏上形成的像。
实验结果与分析：通过实验观察，我们可以得到以下结论：1. 物距与像距的关系：根据阿贝成像原理，物距与像距之间存在着一定的关系。
当物距增大时，像距减小；当物距减小时，像距增大。
这种关系可以通过实验数据进行验证。
2. 像的放大与缩小：根据透镜成像原理，物体到透镜的距离决定了像的大小。
当物体靠近透镜时，像会放大；当物体远离透镜时，像会缩小。
这一点也可以通过实验进行观察和验证。
3. 像的位置与物体位置的关系：根据阿贝成像原理，像的位置与物体的位置之间存在一定的关系。
当物体在透镜的焦点处时，像会无限远；当物体在透镜的无穷远处时，像会在焦点处。
这一关系也可以通过实验进行验证。
通过对实验结果的分析，我们可以深入理解阿贝成像原理的物理本质。
阿贝成像原理是基于光线的传播和折射规律，通过透镜将光线聚焦，形成清晰的像。
实验结果的验证进一步加深了我们对阿贝成像原理的理解。
结论：通过本次实验，我们验证了阿贝成像原理，并深入理解了其背后的物理原理。
阿贝成像原理是现代光学中重要的概念，对于理解光学成像过程具有重要意义。
通过实际操作和观测，我们可以更加直观地理解光线的传播和透镜的作用。
阿贝成像原理的应用广泛，涉及到许多领域，如光学仪器设计、成像技术等。
通过对阿贝成像原理的深入研究，我们可以更好地应用光学知识，解决实际问题。
参考文献：1. 张伟. 光学实验教程[M]. 北京：高等教育出版社，2010.2. 李明. 光学原理与应用[M]. 北京：科学出版社，2015.。
