阿贝成像原理和空间滤波汇报人：2023-12-14•阿贝成像原理概述•阿贝成像原理基本原理•空间滤波技术介绍目录•阿贝成像原理与空间滤波技术结合应用•阿贝成像原理与空间滤波技术未来发展趋势预测01阿贝成像原理概述阿贝成像原理是德国物理学家恩斯特·阿贝提出的一种光学成像原理，其核心思想是通过空间滤波器对物体进行空间频率分解，从而获得物体的清晰成像。
阿贝成像原理将物体看作是由无数个点组成的，这些点在空间中以不同的频率分布。
通过使用空间滤波器，我们可以将物体中不同频率的点进行分离，从而获得清晰成像。
阿贝成像原理定义19世纪末，阿贝在研究显微镜成像时提出了阿贝成像原理。
20世纪初，阿贝成像原理被广泛应用于光学仪器设计，如显微镜、望远镜等。
20世纪中叶，随着计算机技术的发展，阿贝成像原理被应用于计算机视觉领域，形成了计算机视觉理论的基础。
阿贝成像原理被广泛应用于光学仪器设计，如显微镜、望远镜等，以提高成像质量。
光学仪器设计阿贝成像原理是计算机视觉理论的基础，被广泛应用于图像处理、模式识别等领域。
计算机视觉阿贝成像原理在医学影像领域也有广泛应用，如X光、CT等医学影像设备的成像原理都与阿贝成像原理密切相关。
医学影像02阿贝成像原理基本原理光学成像系统组成提供足够的光能量，以照亮目标物体。
由多个透镜组成，负责将目标物体的光线进行汇聚和成像。
被观察或成像的物体或场景。
通常是一个平面，用于接收通过透镜组汇聚的光线，形成可观察的图像。
光源透镜组物体成像面光线从光源发出，经过透镜组汇聚，最后在成像面上形成图像。
光线路径通过调整透镜组的角度和位置，可以改变汇聚的光线路径，从而调整图像的大小、形状和清晰度。
成像效果光学成像系统工作原理描述光学成像系统对横向和纵向分辨率的权衡关系。
阿贝数瑞利判据奈奎斯特采样定理基于衍射极限的判据，用于评估光学成像系统的性能。
在数字信号处理中使用的定理，描述了采样频率与信号带宽之间的关系。
阿贝成像原理和空间滤波汇报人：日期:•阿贝成像原理概述•阿贝成像原理基本原理•空间滤波技术介绍目录•空间滤波技术基本原理•阿贝成像原理与空间滤波技术结合应用案例分析01阿贝成像原理概述0102阿贝成像原理定义该原理指出，在理想光学系统中，物像共轭且放大倍数相等时，物像的衍射斑才会相互叠加而形成清晰可辨的像。
阿贝成像原理是德国物理学家恩斯特·阿贝提出的一种光学成像原理，也被称为“阿贝正弦条件”。
随后，阿贝的学生蔡司和肖特等人根据阿贝成像原理，成功研制出了高分辨率的显微镜和望远镜。
随着光学技术和计算机技术的发展，阿贝成像原理在光学设计、图像处理等领域得到了广泛应用。
1873年，恩斯特·阿贝在研究显微镜成像时提出了阿贝成像原理，为光学成像理论奠定了基础。
阿贝成像原理可以用于设计高分辨率的显微镜，提高显微镜的成像质量。
阿贝成像原理可以用于设计高分辨率的望远镜，提高望远镜的观测能力。
阿贝成像原理可以用于设计各种光学仪器，如照相机、摄像机、扫描仪等。
阿贝成像原理可以用于图像处理领域，如提高图像分辨率、降低噪声等。
显微镜望远镜光学仪器图像处理02阿贝成像原理基本原理提供照明，使物体表面反射或发出光线。
光源被观察或成像的物体。
物体将物体发出的光线汇聚到一个焦点上，形成图像。
透镜光学成像系统组成光线从光源发出，经过物体反射或发出后，通过透镜汇聚到一个焦点上，形成图像。
光线传播光线经过透镜后，在焦点上形成倒立的实像或虚像。
成像过程光学成像系统工作原理阿贝成像原理是光学成像系统的基础理论之一。
阿贝成像原理描述了光在物体表面反射和透射的过程，以及光在透镜中传播的规律。
阿贝成像原理为光学成像系统的设计和优化提供了理论支持。
阿贝成像原理与光学成像系统关系03空间滤波技术介绍在光学成像系统中，通过在成像平面放置适当的光学元件（如透镜、光栅等），对入射光进行调制，从而改变光场的空间分布，以达到改善成像质量或提取有用信息的目的。

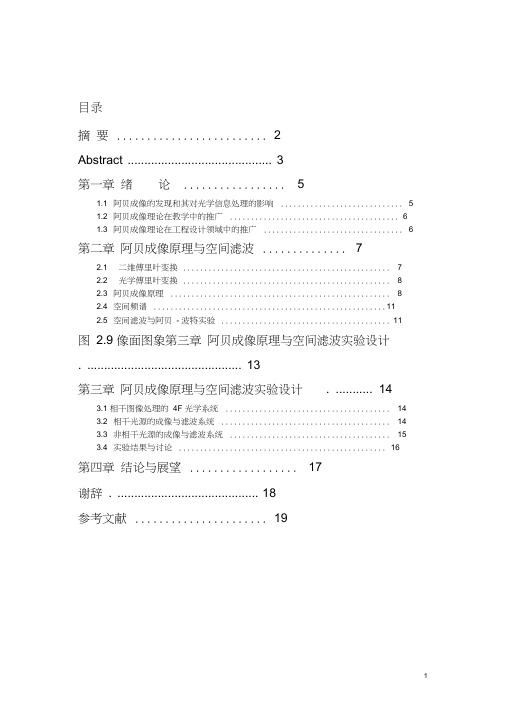

目录摘要 (2)Abstract (3)第一章绪论 (5)1.1 阿贝成像的发现和其对光学信息处理的影响 (5)1.2 阿贝成像理论在教学中的推广 (6)1.3 阿贝成像理论在工程设计领域中的推广 (6)第二章阿贝成像原理与空间滤波 (7)2.1 二维傅里叶变换 (7)2.2 光学傅里叶变换 (8)2.3 阿贝成像原理 (8)2.4 空间频谱 (11)2.5 空间滤波与阿贝- 波特实验 (11)图 2.9 像面图象第三章阿贝成像原理与空间滤波实验设计. (13)第三章阿贝成像原理与空间滤波实验设计. (14)3.1 相干图像处理的4F 光学系统 (14)3.2 相干光源的成像与滤波系统 (14)3.3 非相干光源的成像与滤波系统 (15)3.4 实验结果与讨论 (16)第四章结论与展望 (17)谢辞. (18)参考文献 (19)摘要阿贝成像原理是在透镜后焦面上得到光场空间频率分布的傅里叶变换，成像又是一次逆变换的过程，这种变换可由傅里叶变换（FFT）轻松实现。
利用阿贝一波特实验装置和空间滤波系统，从改变频谱入手改造一幅光学图像，可以进行光学信息处理。
本文在此基础上，用Matlab的计算及图像可视化功能完成阿贝一波特实验的物理模型的构建并进行计算机模拟，从而实现数字图像的处理在介绍阿贝—波特空间滤波实验原理基础上，给出了实验仿真中几个关键的数字图像处理函数。
’仿真结果表明，此方式较好地完成了滤波成像仿真，是计算机辅助实验的一个可行途径。
关键词：阿贝成像原理空间滤波数字图像处理MATLAB 仿真AbstractAbbe imaging principle is Fourier which in the focal plane obtains the light field complex amplitude distribution after the lens transforms, and forms image also is a Fourier inverse transformation, this kind of transformation may be transformed by fast Fourier (FFT) and be relaxed realization. Use the Abbe - baud experiment device and the spatial filtering systems, from the change frequency spectrum transforms an opticspicture and carries on optics information processing.In this foundation, I complete the Abbe- baud experiment in the Matlab environment the physical model to construct and to carry on the computer simulation, thus realization digital image processing.In this paper I talk about how to simulate Abbe - Baud spatial filtering experiment based on MATLAB. The principle of the experiment is introduced at first . Then some functions of Digital Image processing are presented. Finally, the thesis discusseshow to implement the filtering experiment by low pass filters, high pass filters and band pass filters etc. In frequency domain. The results shows that the experiment can be emulated wellin this way and the method is feasible and effective for computer aided experiment in Optical Laboratory Course.Key words : Abbe imaging principle; spatial filtering; Digital picture processing ；MATLAB第一章绪论1.1 阿贝成像的发现和其对光学信息处理的影响1873年，阿贝(E. Abbe, 1840—1905)在德国蔡司光学器械公司研究如何提高显微镜的分辨本领问题时，就认识到相干成像原理。

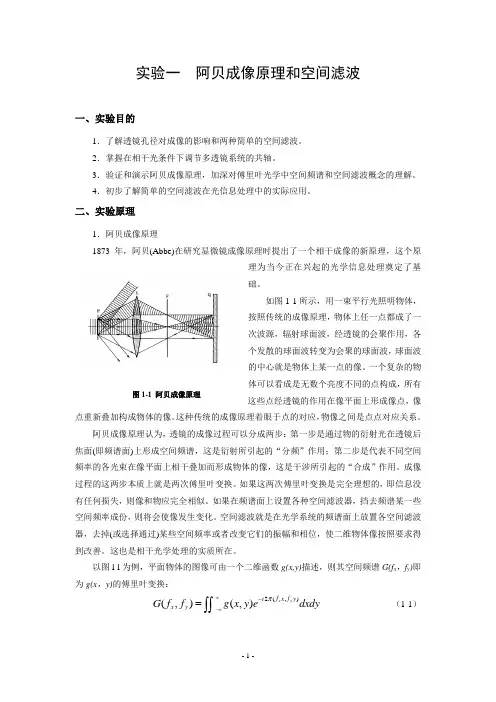

实验一 阿贝成像原理和空间滤波一、实验目的1．了解透镜孔径对成像的影响和两种简单的空间滤波。
2．掌握在相干光条件下调节多透镜系统的共轴。
3．验证和演示阿贝成像原理，加深对傅里叶光学中空间频谱和空间滤波概念的理解。
4．初步了解简单的空间滤波在光信息处理中的实际应用。
二、实验原理1．阿贝成像原理1873年，阿贝(Abbe)在研究显微镜成像原理时提出了一个相干成像的新原理，这个原理为当今正在兴起的光学信息处理奠定了基础。
如图1-1所示，用一束平行光照明物体，按照传统的成像原理，物体上任一点都成了一次波源，辐射球面波，经透镜的会聚作用，各个发散的球面波转变为会聚的球面波，球面波的中心就是物体上某一点的像。
一个复杂的物体可以看成是无数个亮度不同的点构成，所有这些点经透镜的作用在像平面上形成像点，像点重新叠加构成物体的像。
这种传统的成像原理着眼于点的对应，物像之间是点点对应关系。
阿贝成像原理认为，透镜的成像过程可以分成两步：第一步是通过物的衍射光在透镜后焦面(即频谱面)上形成空间频谱，这是衍射所引起的“分频”作用；第二步是代表不同空间频率的各光束在像平面上相干叠加而形成物体的像，这是干涉所引起的“合成”作用。
成像过程的这两步本质上就是两次傅里叶变换。
如果这两次傅里叶变换是完全理想的，即信息没有任何损失，则像和物应完全相似。
如果在频谱面上设置各种空间滤波器，挡去频谱某一些空间频率成份，则将会使像发生变化。
空间滤波就是在光学系统的频谱面上放置各空间滤波器，去掉(或选择通过)某些空间频率或者改变它们的振幅和相位，使二维物体像按照要求得到改善。
这也是相干光学处理的实质所在。
以图l-l 为例，平面物体的图像可由一个二维函数g(x,y)描述，则其空间频谱G(f x ，f y )即为g(x ，y)的傅里叶变换：2(,)(,)(,)x y i f x f y x y G f f g x y edxdy π∞-∞-=⎰⎰ （1-1）图1-1 阿贝成像原理设,x y ''为透镜后焦面上任一点的位置坐标，则式中x x f F λ'=，y y f Fλ'= （1-2） 为方向的空间频率，量纲为L -1, F 为透镜焦距，λ为入射平行光波波长。
