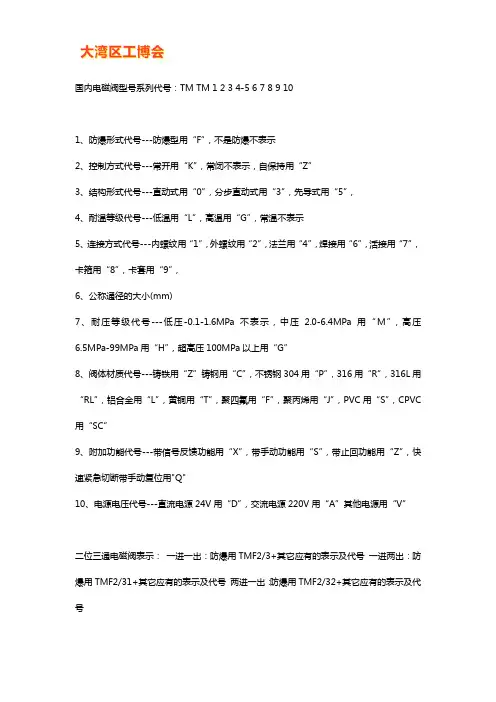

国内电磁阀型号系列代号：TM TM 1 2 3 4-5 6 7 8 9 101、防爆形式代号---防爆型用“F”，不是防爆不表示2、控制方式代号---常开用“K”，常闭不表示，自保持用“Z”3、结构形式代号---直动式用“0”，分步直动式用“3”，先导式用“5”，4、耐温等级代号---低温用“L”，高温用“G”，常温不表示5、连接方式代号---内螺纹用“1”，外螺纹用“2”，法兰用“4”，焊接用“6”，活接用“7”，卡箍用“8”，卡套用“9”，6、公称通径的大小(mm)7、耐压等级代号---低压-0.1-1.6MPa不表示，中压2.0-6.4MPa用“M”，高压6.5MPa-99MPa用“H”，超高压100MPa以上用“G”8、阀体材质代号---铸铁用“Z”铸钢用“C”，不锈钢304用“P”，316用“R”，316L用“RL”，铝合金用“L”，黄铜用“T”，聚四氟用“F”，聚丙烯用“J”，PVC用“S”，CPVC 用“SC”9、附加功能代号---带信号反馈功能用“X”，带手动功能用“S”，带止回功能用“Z”，快速紧急切断带手动复位用"Q"10、电源电压代号---直流电源24V用“D”，交流电源220V用“A”其他电源用“V”二位三通电磁阀表示：一进一出：防爆用TMF2/3+其它应有的表示及代号一进两出：防爆用TMF2/31+其它应有的表示及代号两进一出：防爆用TMF2/32+其它应有的表示及代号特别提示：1、电磁阀水平安装,线圈向上*,如需垂直安装,定货时说明2、介质中有杂质,请安装过滤器网30～100目/寸3、电磁阀如出口压力大于进口压力,阀将反向导通,此时应在出口安装止回阀4、公司可专门为你设计特殊需要的电磁阀系列产品电磁阀型号编制示例：不锈钢内螺纹中高压电磁阀型号编制：（TM51-15HPX）为不防爆,防爆“F”表示,不防爆不表示TM51-1HP,TM51-2HP,TM51-3HP,TM51-4HP,TM51-5HP,TM51-6HP,TM51-8HP,TM51-10HP,TM51-15HP,TM51-20HP,TM51-25HP,TM51-32HP,TM51-40HP,TM51-50HP不锈钢内螺纹高压防爆电磁阀型号编制：TMF51-1HP,TMF51-2HP,TMF51-3HP,TMF51-4HP,TMF51-5HP,TMF51-6HP,TMF51-8H P,TMF51-10HP,TMF51-15HP,TMF51-20HP,TMF51-25HP,TMF51-32HP,TMF51-40HP,T MF51-50HP不锈钢法兰式中高压电磁阀型号编制：（TM54-15HP）为不防爆,防爆“F”表示,不防爆不表示TM54-15HP,TM54-20HP,TM54-25HP,TM54-32HP,TM54-40HP,TM54-50HP,TM54-65 HP,TM54-80HP,TM54-100HP,TM54-125HP,TM54-150HP,TM54-200HP,TM54-250HP, TM54-300HP不锈钢法兰式高压防爆电磁阀型号编制：TMF54-15HP,TMF54-20HP,TMF54-25HP,TMF54-32HP,TMF54-40HP,TMF54-50HP,TM F54-65HP,TMF54-80HP,TMF54-100HP,TMF54-125HP,TMF54-150HP,TMF54-200HP,T MF54-250HP,TMF54-300HP不锈钢内螺纹防爆带信号反馈功能电磁阀型号编制：（TM51-15HPX）为不防爆,防爆“F”表示,不防爆不表示TMF51-1HPX,TMF51-2HPX,TMF51-3HPX,TMF51-4HPX,TMF51-5HPX,TMF51-6HPX, TMF51-8HPX,TMF51-10HPX,TMF51-15HPX,TMF51-20HPX,TMF51-25HPX,TMF51-3 2HPX,TMF51-40HPX,TMF51-50HPX不锈钢法兰式防爆带信号反馈功能电磁阀型号编制：TMF54-15HPX,TMF54-20HPX,TMF54-25HPX,TMF54-32HPX,TMF54-40HPX,TMF54-50HPX,TMF54-65HPX,TMF54-80HPX,TMF54-100HPX,TMF54-125HPX,TMF54-150H PX,TMF54-200HPX,TMF54-250HPX,TMF54-300HPX。
电磁阀的用途电磁阀是一种常用的控制元件，广泛应用于工业自动化控制系统、电力系统、化工系统、工业设备等领域。
它通过控制电磁力来打开或关闭阀门，实现流体的控制和调节。
本文将详细介绍电磁阀的用途，并且从不同领域的角度探讨其应用。
一、工业自动化控制系统中的应用在工业自动化控制系统中，电磁阀是控制流体的关键元件之一。
它广泛应用于冶金、石油、化工、纺织、电力、机械等行业。
例如，在制造业中，电磁阀可用于控制液压和气动系统的压力、流量和方向等参数，实现自动化生产线的运行。
此外，电磁阀还常用于控制喷涂设备、注塑机、加热器、空调系统等工业设备的开关和调节。
二、电力系统中的应用在电力系统中，电磁阀主要用于调控和控制动力设备和工艺流程。
例如，在火力发电厂中，电磁阀用于控制煤粉喷洒、燃烧辅料供给、锅炉给水、脱硫除尘等系统的流量和压力；在水力发电厂中，电磁阀用于控制水轮机的调速和控制、颗粒过滤等。
此外，电磁阀还在输电线路的维护中扮演重要角色，用于断开和连接电力设备。
三、化工系统中的应用在化工系统中，电磁阀用于控制各种液体和气体的流动。
它广泛应用于石油化工、制药、食品、纺织、石油、天然气等领域。
例如，在石油化工领域，电磁阀常用于控制管道中的石油、天然气和各种液体的流量、压力和温度；在制药领域，电磁阀用于控制药液的流动和混合等。
此外，电磁阀还在化工实验室中用于精确控制试剂的供给和排放。
四、工业设备中的应用除了工业自动化控制系统，电磁阀还广泛应用于各种工业设备中。
例如，在汽车工业中，电磁阀用于控制发动机的进气和排气，实现发动机的启动和停止，以及各个部件的工作状态控制。
在机械制造行业中，电磁阀用于控制液压装置、气动驱动装置和传动装置的动作和位置。
此外，电磁阀还在农业、生活和卫生领域中发挥作用，例如用于自动灌溉系统、污水处理设备、饮水机等。
综上所述，电磁阀在各个领域都有广泛的应用。
它是现代工业自动化控制的重要组成部分，能够实现流体的控制、调节和保护。
二位三通电磁阀工作原理
1.结构组成：
2.工作过程：
在不通电状态下，阀芯由弹簧受力将流体封堵，阀体上开口与连接液
体或气体的管路断开，没有流体通过。
当线圈通电时，线圈中产生的磁场
使阀芯上的磁铁受力而吸附，阀芯沿着阀体内的导向孔向工作位置运动。
阀芯运动到工作位置后，阀芯上的密封圈将原来封堵流体的阀腔与管路相连，从而流体开始通过。
当线圈断电时，阀芯上的磁铁失去磁性，通过弹
簧的力将阀芯复位到原位，阀孔再次关闭，流体停止通过。
3.工作特点：
二位三通电磁阀具有快速、可靠的工作特点。
由于线圈通电和断电迅速，且阀芯运动的距离短，使得开关速度快，响应时间短。
同时，由于阀
芯密封性好，线圈断电后能够迅速关闭，确保了阀体的密封性。
此外，二
位三通电磁阀的结构相对简单，体积小，重量轻，方便安装和维修。
4.应用范围：
二位三通电磁阀广泛应用于液压、气动系统以及控制系统中的流量控制、压力控制和方向控制等各种场合。
例如，常见的汽车发动机喷油系统中，使用二位三通电磁阀来控制燃油的喷射时间和量，以调整发动机的工
作状态。
在气动系统中，二位三通电磁阀可控制气源的供给和释放，实现
气缸的推拉动作。
此外，二位三通电磁阀也常用于水处理系统、空调系统、冷却系统等领域。
总之，二位三通电磁阀通过电磁原理来控制液体或气体的通断，具有快速、可靠的工作特点，广泛应用于液压、气动系统和控制系统中。
JBRASS 2-WAy Solenoid VAlVeSU N ormally Closed U I deal for Compressed Air, Inert Gas, Synthetic Oils and Water U 120 Vac Standard(220 Vac and DC Coils are Optional)U 8 W, AC Coils Standard U 12 or 14 W, AC or DC Coils Available For Many ModelsSV6100 Series 2-waysolenoid valves are internally piloted with assisted lift valves featuring Brass, stainless steelconstruction and FKM seal material. The temperature range from -10 to 137°C (14 to 280°F) and FKM O-ring material is ideal for neutral media such as compressed air, inert gases, synthetic oils and water.A strain-relief connector is supplied with each unit. A ¹⁄₂" conduit plug is also available.SPECIFICATIONSMounting Position: Any (preferably with solenoid system upright)Operating Ambient:FKM O-Ring: -10 to 137°C (14 to 280°F)Maximum Process Temperature: Coil dependent (see ratings on coils)Voltage Tolerance: ±10%SV6100 SeriesSV6104 shownlarger than actual sizeOpening Time (msec): 200 to 500 approximately Closing Time (msec): 100 to 4000 approximately Cycling Rate: approximately 10 to 50 cpmDuty Cycle: Continuous (100%)Coil Molding Material:Black Polyester (Class F): V8COIL-115AC,V8COIL-24DC/60HZ, V8COIL-220ACBlack Polyamide (Class F): V8COIL-12DC, V8COIL-24DC, All 12 Watt coilsBlack Polyphenylensulphide (Class H): SV8COIL-115/60HZ Black Epoxy Resin (Class H):All 14 watt coilsSV6004/SV6008SV8COIL-12DC, 8W coil for 12 Vdc 154°C (310°F) (Class F).Comes complete with operator’s manual, 8 W coil and cable grip connector.Ordering Examples: SV6105, 1 NPT normally closed valve for 1" orifice.SV6104, 3⁄4" normally closed valve for 3⁄4" orifice.ACBF EDBoth models shown smaller than actual size.SV-CGC, cable grip connector.1⁄2" conduit connector.。
