二位三通阀工作原理二位三通阀（Two-way three-way valve），也称为二通三通阀，是一种广泛应用于工业自动化控制系统中的关键元件。
它具有简单可靠的工作原理，可以实现流体的控制和调节。
本文将详细介绍二位三通阀的工作原理。
工作原理：二位三通阀一般由阀体、阀芯和驱动装置三部分组成。
阀体通常采用铜、不锈钢等耐腐蚀材料制成，具有较高的密封性能。
阀芯是二位三通阀的关键部件，其位置的改变决定了流体的通断和流向。
驱动装置通常采用电动、气动或液压形式，根据不同的工况和控制要求选择合适的驱动方式。
二位三通阀有两个通道，分别是进口通道和出口通道，以及一个控制通道。
进口通道和出口通道可以随阀芯的位置改变而切换，从而实现不同的流体流向控制。
控制通道用于控制阀芯位置，通过改变控制通道的流体压力或信号，驱动阀芯的开闭动作。
当控制通道的压力或信号作用于驱动装置时，驱动装置会根据压力或信号的变化调整阀芯的位置。
在二位三通阀中，阀芯的位置有两种状态，分别是开启状态和关闭状态。
当阀芯处于开启状态时，进口通道与出口通道相连，流体可以顺利通过，实现流量的通断控制。
此时，控制通道的压力或信号维持在一定的范围内，以保持阀芯的稳定开启状态。
当阀芯处于关闭状态时，进口通道与出口通道被隔离，流体无法通过，实现流量的截断控制。
此时，控制通道的压力或信号发生变化，驱动装置会将阀芯移动到关闭位置，实现流体的截断。
二位三通阀的工作原理可以简单归纳为：通过控制信号或压力调节阀芯的位置，以改变进口通道和出口通道之间的连接状态，从而实现流体的控制和调节。
应用领域：二位三通阀广泛应用于各类工业自动化控制系统中，包括石油化工、电力、冶金、制药、热能等行业。
它可用于控制流体的流量、压力、温度等参数，实现自动化的流体控制。
在石油化工行业中，二位三通阀常用于控制管道中的介质流向，在化工生产过程中起到关键作用。
在电力行业中，二位三通阀可用于控制锅炉中的燃料供给和排放系统，确保电站的安全运行。
asco2位3通电磁阀气路
ASCO是一家全球领先的液压和气动控制系统供应商，该公司专门生产和销售各种电磁阀产品。
以下是ASCO 2位3通电磁阀的气路示意图：
基本的2位3通电磁阀气路示意图如下：
____ _______
----|____0|----|____2----- 控制空气
No +++ COM 口
示意图中的数字表示端口编号，N表示气阀的通道，C表示普通气缸的接口，0表示关闭状态，2表示开启状态。
控制空气通过空气管道进入阀门，当控制空气施加到阀门的传动机构上时，阀门的位置发生改变，从而改变了气阀的通道。
当电磁线圈通电时，磁力使得阀门打开，控制空气可以流经阀门的通道，进入位于端口2的普通气缸，使其伸出或缩回。
反之，当电磁线圈通电断开时，阀门关闭，控制空气无法进入通道，普通气缸停止运动。
这是一个简单的2位3通电磁阀的气路示意图。
实际应用中，可以根据需要设计更复杂的气路，以适应不同的气动设备和工艺要求。
分享SMC电气比例阀使用注意事项分享SMC电气比例阀使用注意事项SMC电气比例阀的功能分为信号传递和执行机构两部分，压缩气体克服弹簧力使活塞向下运动可看作是信号积累传递阶段，活塞向下运动打开卸荷接口可看作是执行阶段。
根据以上思路，可将改造方案定为信号取样、接收放大、执行元件三部分组成。
为此，信号取样部分选用YX100型电接点压力表（压力0～1MPa，线圈电压为交流220V ），用这种表的常开触点采取卸荷信号，用常闭触点采取加载信号，同时将信号传递给接收放大部分，信号接收放大部分选用JZ7- 44型中间继电器（线圈电压为交流220V），用来接收电接点压力表传来的电信号并将信号放大后传递给执行元件，执行元件选用23JVD一L3一X1型二位三通单电控常闭截止式电磁阀（线圈电压为交流220V），用来接收中间继电器传来的电信号并开启截止阀，将压缩空气送至卸荷器。
SMC电气比例阀在系统中起安全保护作用。
当系统压力超过规定值时，压力控制阀打开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。
压力控制阀又称溢流阀。
气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。
SMC比例阀参数设置：1.SMC比例阀安装好电气比例阀后，给比例阀上电，待显示器的数字闪烁停止后如果按任意键显示屏出现LOC字样的时候说明我们需要解锁。
2.按住下三角箭头的按键2秒以上时LED中的“Loc'的字会闪烁着。
此时按下SET键，就可以解除锁定状态。
3.按下SET键，会出现小压力设定（LED显示为F-1)通过用下三角和上三角来设定zui小值之后请按SET键。
会出现（LED显示为F-2)。
通过用下三角和上三角设定zui大值，完成设定后请按SET键。
4.完成zui大值和zui小值设定后我们要对按键进行上锁，以免造成不相关人员对其进行错误的设定，首先按住上三角键2秒以上时LED中的"unL”的字会闪烁着。

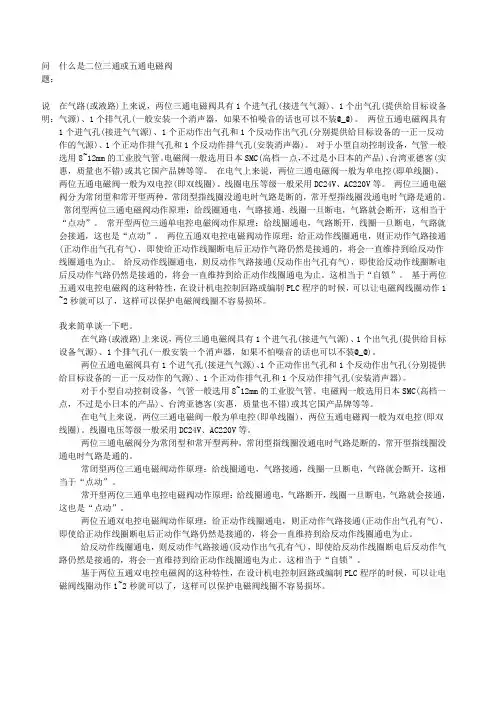

问题：什么是二位三通或五通电磁阀说明： 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V 、AC220V 等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC 程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
我来简单谈一下吧。
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
什么是二位三通或五通电磁阀两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

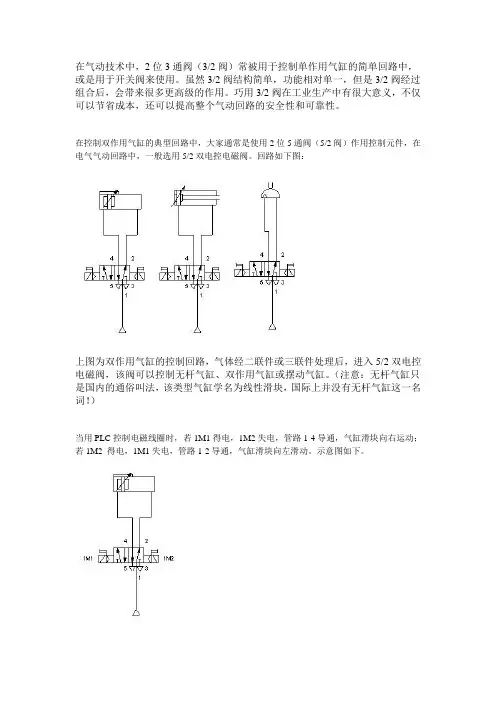

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理再简单谈一下吧。
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V 等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

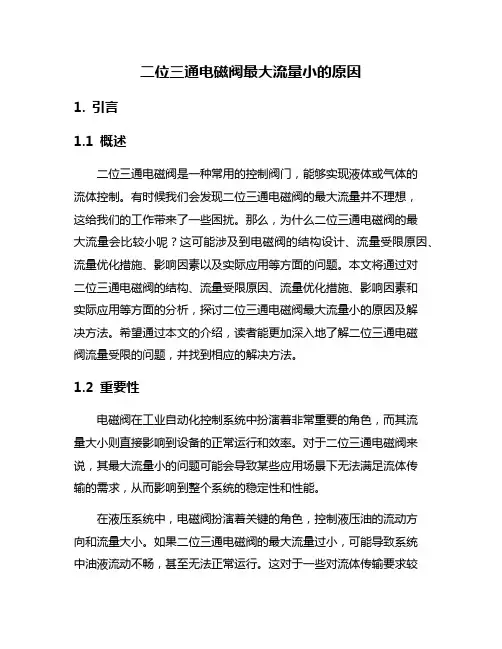

二位三通电磁阀最大流量小的原因1. 引言1.1 概述二位三通电磁阀是一种常用的控制阀门，能够实现液体或气体的流体控制。
有时候我们会发现二位三通电磁阀的最大流量并不理想，这给我们的工作带来了一些困扰。
那么，为什么二位三通电磁阀的最大流量会比较小呢？这可能涉及到电磁阀的结构设计、流量受限原因、流量优化措施、影响因素以及实际应用等方面的问题。
本文将通过对二位三通电磁阀的结构、流量受限原因、流量优化措施、影响因素和实际应用等方面的分析，探讨二位三通电磁阀最大流量小的原因及解决方法。
希望通过本文的介绍，读者能更加深入地了解二位三通电磁阀流量受限的问题，并找到相应的解决方法。
1.2 重要性电磁阀在工业自动化控制系统中扮演着非常重要的角色，而其流量大小则直接影响到设备的正常运行和效率。
对于二位三通电磁阀来说，其最大流量小的问题可能会导致某些应用场景下无法满足流体传输的需求，从而影响到整个系统的稳定性和性能。
在液压系统中，电磁阀扮演着关键的角色，控制液压油的流动方向和流量大小。
如果二位三通电磁阀的最大流量过小，可能导致系统中油液流动不畅，甚至无法正常运行。
这对于一些对流体传输要求较高的应用场景来说将是非常严重的问题，可能会导致设备故障甚至停工，带来不必要的生产损失和维护成本。
解决二位三通电磁阀最大流量小的问题，对于保障系统的稳定运行和提高工作效率具有重要意义。
在接下来的我们将深入探讨二位三通电磁阀流量受限的原因、优化措施、影响因素以及实际应用情况，旨在寻找解决问题的方法和提高电磁阀性能的途径。
【2000字】。
2. 正文2.1 电磁阀结构电磁阀是一种控制流体通路的重要设备，常用于工业自动化领域。
它主要由铁芯、线圈、阀芯和阀体等组成。
铁芯是电磁阀的核心部件，起着导磁、传热和支撑的作用。
线圈是电磁阀的动力源，当通过线圈通电时，会产生磁场使得阀芯移动，从而控制通路的开闭。
阀芯则是负责控制介质流通的部件，通常由磁性材料或铁芯制成。
