电磁干扰PPT要点

18
两侧没有实体连接
图10-6
(a）光电隔离；
19
2. 对于交流信号的传输,一般使用变压器隔离干 扰信号的办法。隔离变压器也是常用的隔离部件， 用来阻断交流信号中的直流干扰和抑制低频干扰 信号的强度,如图10-6(b)所示的变压器耦合隔离电 路。隔离变压器把各种模拟负载和数字信号源隔 离开来，也就是把模拟地和数字地断开。传输信 号通过变压器获得通路，而共模干扰由于不形成 回路而被抑制。
20
图10-6 (b）变压器隔离
21
图10-7所示为一种带多层屏蔽的隔离变压 器。当含有直流或低频干扰的交流信号从一次 侧端输入时，根据变压器原理，二次侧输出的 信号滤掉了直流干扰，且低频干扰信号幅值也 被大大衰减，从而达到了抑制干扰的目的。
22
图10-7 多层隔离变压器
23
另外，在变压器的一次侧和二次侧线圈外设有 静电隔离层S1和S2，其目的是防止一次和二次绕组 之间的相互耦合干扰。
29
图10-10(a)所示为触点抖动抑制电路，对抑制各类触 点或开关在闭合或断开瞬间因触点抖动所引起的干扰是十 分有效的。图10-10(b)所示电路是交流信号抑制电路，主 要用于抑制电感性负载在切断电源瞬间所产生的反电势。 这种阻容吸收电路可以将电感线圈的磁场释放出来的能量 转化为电容器电场的能量储存起来，以降低能量的消散速 度。图10-10(c)所示电路是输入信号的阻容滤波电路，类 似的这种线路既可作为直流电源的输入滤波器，也可作为 模拟电路输入信号的阻容滤波器。
电器、微波设备、电机、无绳电话和高压电线等。 2.传播途径 传播途径是指干扰信号的传播路径。 3.接收载体 接收载体是指受影响的设备的某个环节，该环节吸
收了干扰信号，并转化为对系统造成影响的电器参数。

§ 5.2 电磁干扰的耦合路径
传导耦合 干扰源与测量设备间的 耦合途径 辐射耦合
5.2.1. 传导耦合
传导耦合是导体之间及元件之间的主要干扰耦合方式，分为共阻 传导耦合是导体之间及元件之间的主要干扰耦合方式，分为共阻 合是导体之间及元件之间的主要干扰耦合方式 抗耦合、电感应耦合和磁感应耦合。传导耦合可以通过电源线、 抗耦合、电感应耦合和磁感应耦合。传导耦合可以通过电源线、信号 接地导体进行耦合。 线、接地导体进行耦合。 1. 电阻传导耦合（共阻抗耦合） 电阻传导耦合（共阻抗耦合） 通常干扰都是通过公共回路或公共阻抗，引入到测量回路中的。 通常干扰都是通过公共回路或公共阻抗，引入到测量回路中的。 当两个以上不同电路的电流流过公共阻抗时，就出现共阻抗干扰耦合。 当两个以上不同电路的电流流过公共阻抗时，就出现共阻抗干扰耦合。
如果磁通也随时间正弦变化，同时测量回路是固定的， 如果磁通也随时间正弦变化，同时测量回路是固定的，则整个环 路面积恒定。 路面积恒定。则有
U n = ω BA cos θ
式中， 磁通密度（ ） 式中， B —— 磁通密度（T） A —— 测量回路等效面积（m2） 测量回路等效面积（ 矢量A和矢量 和矢量B的夹角 θ —— 矢量 和矢量 的夹角 降低感性耦合干扰的方法 由上式可得，为了减小干扰电压，必须减小 由上式可得，为了减小干扰电压，必须减小B 、 A或COSθ 。 或 可采用电路上物理隔离的方法， 可采用电路上物理隔离的方法，减小穿过测量回路的磁通密度B ； 可将导线紧贴地平面或采用双绞线， 可将导线紧贴地平面或采用双绞线，尽可能减小测量回路的等效面 积A 。 调整干扰源与测量回路的相对位置。 调整干扰源与测量回路的相对位置。
电磁干扰的基本要素
干扰源

电磁场屏蔽
总结词
通过抑制或减少电磁场的影响，保护电子设备免受干扰。
总结词
电磁场屏蔽的关键在于选择合适的导电和导磁材料、设计 合理的屏蔽结构和接地方式，以确保电子设备的正常运行 。
详细描述
电磁场屏蔽主要采用导电和导磁材料组合使用，如金属网 和铁板等，将电子设备包围起来，以同时减少外部电场和 磁场对设备内部电子元件的影响。
根据屏蔽方式的不同，电磁屏蔽技术 可分为被动屏蔽和主动屏蔽两种。
电磁屏蔽技术的原理
利用导电材料将电磁波限制在一定区 域内，阻止其传播，从而减少电磁辐 射对其他区域的影响。
电磁屏蔽技术的应用场景
电子设备
在电子设备中，电磁屏蔽技术可以用于保护敏感元件免受电磁干 扰，提高设备的稳定性和可靠性。
通信系统
在通信系统中，电磁屏蔽技术可以用于防止电磁干扰，提高信号传 输的稳定性和保密性。
新型电磁屏蔽材料的研发
总结词
随着科技的发展，新型电磁屏蔽材料不断涌现，为电磁屏蔽技术提供了更多选择 和可能性。
详细描述
新型电磁屏蔽材料通常具有更高的导电性能、更轻的重量、更好的加工性能等特 点，能够满足现代电子产品对轻薄、高性能、环保等方面的需求。目前，新型电 磁屏蔽材料主要包括金属氧化物、石墨烯、碳纳米管等。
电磁屏蔽技术的环保问题与解决方案
总结词
电磁屏蔽技术在生产和使用过程中可能会对环境产生一定的影响，需要采取相应的措施 解决环保问题。
详细描述
在生产过程中，电磁屏蔽材料可能会产生废料和污染。为了解决这一问题，可以采用环 保型的生产工艺和设备，减少废料和污染的产生。在使用过程中，电磁屏蔽设备可能会 消耗大量的能源。为了降低能耗，可以采用节能型的电磁屏蔽设备和技术，同时加强设

屏蔽措施
采用金属屏蔽体、吸波材料等，实现对电磁波的 有效屏蔽。
滤波技术
运用滤波器等手段，滤除设备间不必要的电磁干 扰信号。
2024/1/28
17
系统整体性能优化策略
2024/1/28
兼容性设计
01
在系统设计阶段考虑电磁兼容性要求，从源头减少潜在干扰。
协同优化
02
综合考虑系统各组成部分的电磁特性，实现系统整体性能的最
2024/1/28
26
THANKS
感谢观看
2024/1/28
27
航空航天器在复杂电磁环境中运行，对电 磁兼容性能要求极高，以确保通信和导航 系统的可靠性。
轨道交通
智能家居
轨道交通系统涉及大量电气设备和信号传 输，电磁兼容性能对于保障列车运行安全 和乘客舒适度至关重要。
2024/1/28
智能家居设备种类繁多，电磁兼容问题直接 影响家居环境的舒适度和设备间的互联互通 。
2024/1/28
25
未来发展趋势预测和挑战应对
发展趋势
随着科技的不断进步，未来电磁兼容技术将更加注重智能化、自适应等方面的发展，同时还将面临更 高的性能要求和更复杂的电磁环境挑战。
挑战应对
为应对未来发展趋势带来的挑战，需要加强电磁兼容技术的基础研究，推动技术创新和成果转化；同 时，还需要加强行业合作和标准制定，共同推动电磁兼容技术的进步和发展。
指任何可能引起装置、设备或系统性能降低或者对有生命或无生命物质产生损害 作用的电磁现象。
Hale Waihona Puke 电磁干扰与电磁兼容性的关系电磁干扰是导致电磁兼容问题的主要原因，而电磁兼容性则是解决电磁干扰问题 的关键。提高设备的电磁兼容性可以减少电磁干扰对设备性能的影响，确保设备 在复杂电磁环境中的正常工作。

等。
06 总结与展望
总结电磁干扰与防护的重要性
电磁干扰对电子设备的影响
电磁干扰会导致电子设备性能下降、数据传输错误等问题， 甚至可能损坏设备硬件。
电磁辐射对人体健康的影响
长期暴露于电磁辐射环境下可能增加患癌症、心血管疾病 等风险，影响人体健康。
电磁防护在军事领域的应用
在军事领域，电磁防护是保障武器装备和通讯系统正常运 转的关键，对提高战斗力具有重要意义。
05 案例分析
电子设备电磁干扰案例
1 2
电磁干扰导致电视画面闪烁
当电视接收到附近电器的电磁波时，可能会出现 画面闪烁或扭曲的现象。
电磁干扰导致收音机信号杂音
收音机在接收信号时，如果周围存在较强的电磁 场，可能会出现信号杂音或失真的情况。
3
电磁干扰导致电脑死机
电脑在运行过程中，如果受到电磁干扰，可能会 导致程序运行异常，甚至出现死机的情况。
04 电磁干扰的防护措施
屏蔽技术
电磁屏蔽
通过使用导电材料（如金属）将电磁场限制在一定区域内，以减少 电磁干扰对周围环境和设备的影响。
磁场屏蔽
针对磁场干扰进行屏蔽，通常采用高磁导率材料（如铁镍合金）吸 收和引导磁场，降低其对敏感设备的干扰。
电场屏蔽
针对电场干扰进行屏蔽，主要通过在目标区域表面敷设金属反射层或 导电材料，以反射或吸收电场能量，降低其对电子设备的影响。
免疫系统受损
电磁辐射可能影响免疫系 统的正常功能，降低身体 抵抗力，易感染疾病。
对通信设备的干扰
信号传输受阻
电磁干扰可能对无线通信设备造 成影响，如手机、无线网卡等，
导致信号传输受阻或中断。
通话质量下降
电磁干扰可能导致通话过程中出现 杂音、断线等问题，影响通话质量。

辐射膜等防护用品，减少电磁辐射的 危害。
在电磁辐射较强的区域工作或生活时， 尽量穿着防辐射服等防护用品。
合理规划城市电磁设施布局
城市规划部门应合理规划电磁设施的布局，避免电磁辐射的集中和累积。
在建设高压线、电视台、雷达站等电磁辐射较强的设施时，应充分考虑周边环境和 居民的安全。
电磁辐射危害与预防ppt课件
contents
目录
• 电磁辐射的基本知识 • 电磁辐射的危害 • 电磁辐射的预防措施 • 电磁辐射的法律法规与标准 • 电磁辐射的科研动态与展望
01 电磁辐射的基本知识
电磁辐射的定义与来源
电磁辐射定义
电磁辐射是由电磁场和电流在空间中 传播产生的能量波动，包括无线电波 、微波、红外线、紫外线和可见光等 。
国际上对电磁辐射对生物体的影响进行了大量研究，包括对神经系 统、心血管系统、免疫系统等方面的影响。
电磁辐射的防护措施
国际上针对电磁辐射的防护措施进行了大量研究，包括电磁辐射屏 蔽、降低电磁辐射暴露等措施。
我国电磁辐射科研动态
1 2
我国电磁辐射科研动态
我国在电磁辐射研究方面也取得了一定的进展， 涉及领域广泛，包括电磁辐射对环境的影响、电 磁辐射对人体的影响等。
研究方向
未来研究应重点关注以下几个方面：电磁辐射的生物学机制、电磁辐射的防护 措施、电磁辐射与其他环境因素的交互作用等。
THANKS FOR WATCHING
感谢您的观看
个人防护措施
建议采取适当的防护措施，如使用 防辐射材料制成的衣物、佩戴防辐 射眼镜等，以降低电磁辐射的暴露 风险。
05 电磁辐射的科研动态与展 望
国际电磁辐射科研动态
国际电磁辐射科研动态
国际上对电磁辐射的研究不断深入，涉及领域广泛，包括电磁辐 射对生物体的影响、电磁辐射的防护措施等。

金属网、导电涂料等。
3
电磁屏蔽原理
通过金属网和导电涂料将电磁波反射、吸收和传 播控制，减少电磁波对计算机房内设备和数据的 影响。
高压设备电磁屏蔽
高压设备电磁屏蔽
01
保护高压设备免受电磁干扰，确保设备安全运行。
电磁屏蔽材料
02
金属网、导电涂料等。
电磁屏蔽原理
03
利用金属网和导电涂料将电磁波反射、吸收和传播控制，减少
04 电磁屏蔽的应用
电子设备电磁屏蔽
电子设备电磁屏蔽
保护电子设备免受电磁干扰，确保设备正常工作。
电磁屏蔽材料
金属、导电塑料等。
电磁屏蔽原理
利用导电材料将电磁波反射、吸收和传播控制， 减少电磁波对电子设备的干扰。
计算机房电磁屏蔽
1 2
计算机房电磁屏蔽
保护计算机房内的设备和数据免受电磁干扰。
电磁屏蔽材料效果。导电塑料通过添加导电填料使塑料具有 导电性能，成本较低且易于加
工。
导电布料
金属纤维混纺布料
以金属纤维和棉、麻等纤维混 纺而成，具有较好的导电性能
和舒适性。
镀金属布料
在布料表面镀上一层金属膜， 使其具有电磁屏蔽效果。
导电织物
通过将导电纤维编织成织物， 具有良好的电磁屏蔽效果和舒 适性。
导电无纺布
电场屏蔽技术
电场屏蔽
通过采用导电性能良好的 材料（如金属、铜等）来 阻挡或减小电场的影响。
电场屏蔽原理
利用导电材料将电场吸收、 反射和引导到安全区域， 从而保护电子设备和人员 免受电场干扰。
电场屏蔽材料选择
需选用高导电性能的材料， 如金属网、金属板等。
磁场屏蔽技术
磁场屏蔽
磁场屏蔽材料选择

防干扰抗干扰磁环
• 6) 套在导线上的磁珠或磁筒尺寸要与导线直 径相配合，磁芯内径越小，抑制干扰的效果 越好。另外，在空间尺寸允 许的前提下，尽 量选用长度和壁厚都较大的磁芯。
• 7) 使用时特别要注意防干扰抗干扰磁环的安 装位置，位置不同，抑制效果会有很大不同 。因此，要求铁氧体磁芯的最后使用位置必 须和做试验时选定的位置保持一致。选位时 ，磁芯应安装在接近干扰源的地方，或者是 干扰入口的地方，防止干扰先于抗干扰磁芯 的吸收而被抢先耦合到其他地方。
防干扰抗干扰磁环
• 3) 根据不同应用场合，应选择适当形状的防 干扰抗干扰磁环，如在线上可用环形、珠形 、筒形、扁平夹条形及多孔形；在印刷板上 可用珠形、或珠形与瓷片电容的组合件、或 表面贴装材料等。
• 4) 防干扰抗干扰磁环在线路中体现的阻抗 与磁芯上绕的圈数有关，圈数越多，体现的 阻抗越大，但容易饱和；另外，线间分布电 容也大，于高频特性不利。应Fra bibliotek过试验来确 定。
Thank You !
科翔磁环 整理
防干扰抗干扰磁环
• 8) 对印刷板，电磁干扰主要来自高频高电压 和高频大电流的开关线路和数字电路，这时 会在电流通过的地方产生很强的干扰，还会 通过对电源线和信号线的耦合进一步被辐射 或传导输出。为此，通常要在产生高频电压 和电流的线路或器件的脚上套上磁珠或磁环 ；还可以及并联去耦电容来进一步抑制电磁 干扰。同样，我们也可以在电源线入口处加 接磁珠（或套磁环）及电容器，来进行去耦 。
防干扰抗干扰磁环

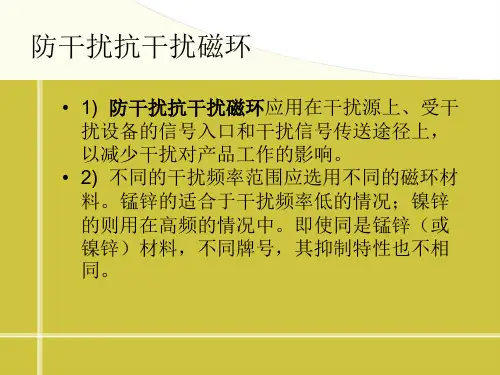

• 1) 防干扰抗干扰磁环应用在干扰源上、受干 扰设备的信号入口和干扰信号传送途径上， 以减少干扰对产品工作的影响。
• 2) 不同的干扰频率范围应选用不同的磁环材 料。锰锌的适合于干扰频率低的情况；镍锌 的则用在高频的情况中。即使同是锰锌（或 镍锌）材料，不同牌号，其抑制特性也不相 同。

l Rm S
<11>
通常，由于铁磁材料的磁导率比空气的磁导率大得多，所以铁磁材料 的磁阻很小。将铁磁材料置于磁场中时，磁通将主要通过铁磁材料， 通过外部的磁通相对较小，从而起到磁场屏蔽的作用。
低频磁场的屏蔽原理：利用铁磁材料的高磁导率对骚扰磁场进行分路。
<12>
对于低频磁场屏蔽主要考虑如下几个问题： • 所用铁磁材料的磁导率越高、受磁面积越
5.1 电磁屏蔽原理
<1>
屏蔽（Shielding）就是用由导电或导磁材料制成的金属屏蔽体将 电磁骚扰源限制在一定的范围内，使骚扰源从屏蔽体的一面耦合 或辐射到另一面时受到抑制或衰减。
屏蔽的目的是采用屏蔽体包围电磁骚扰源，以抑制电磁骚扰源对 其周围空间存在的接收器的干扰，或采用屏蔽体包围接收器，以 保护、避免骚扰源对其进行干扰。
• 导体内电场为零。 • 表面电场与导体表面垂直。 • 整个导体等位。 • 电荷分布于导体表面。
<5>
基于前面静电性质，可用空腔结构来进行屏蔽。
•对于外部电场影响：当屏蔽体 完全封闭时，无论空腔屏蔽体 是否接地，屏蔽体内部的外电 场均为零。
•对于内部电场影响：将空腔屏 蔽体接地，使空腔屏蔽体外电 荷通过导线进入接地面，消除 屏蔽体外部电场。
大，则磁阻越小，磁屏蔽效果越好。
• 缝隙切割磁力线会增大磁阻，则用铁磁材 料作的屏蔽罩，在垂直磁力线方向不应开 口或有缝隙。
• 高频时铁磁材料的磁损耗（包括：磁滞和 涡流损耗）较大，导磁率降低，则不能用 于相应屏蔽。
对于外 部磁场 影响
对于内 部磁场 影响
<13>
高频磁场屏蔽
对于高频磁场屏蔽需要采用低电阻率 的良导体（如：铜、铝等）。

防护措施
采用避雷针、避雷线等防 雷设施，以及在设备上安 装浪涌保护器等措施来减 小雷电对变电站的影响。
静电放电
静电放电的产生
当两个物体之间的电位差达到一 定程度时，就会发生静电放电现象。
对变电站的影响
静电放电可能产生瞬态过电压，影 响电子设备的正常运行，甚至造成 设备损坏。
防护措施
保持设备外壳的良好接地，减少静 电的产生和积累；在关键设备上安 装防静电元件，防止静电对设备造 成损害。
由电磁干扰源产生的，对其他设 备造成不良影响的能量。
电磁干扰源的分类
自然电磁干扰源
如雷电、静电放电等自然现象产生的 电磁干扰。
人为电磁干扰源
如无线电广播、移动通信、电力线等 人为制造的电磁干扰。
电磁干扰源对变电站的影响
影响变电站设备的正常运行
电磁干扰可能导致变电站设备误动作或故障，从而影响电力系统 的稳定运行。
防雷接地
用于防止雷电对设备造成 损坏。
屏蔽技 术
电场屏蔽
通过金属屏蔽体将电场隔离，防 止其对设备造成干扰。
磁场屏蔽
利用高导磁材料对磁场进行隔离， 降低磁场对设备的影响。
电磁场屏蔽
综合电场和磁场屏蔽技术，全面 降低电磁干扰对设备的影响。
滤波技术
低通滤波器
允许低频信号通过，阻止高频干扰信号。
高通滤波器
允许高频信号通过，阻止低频干扰信号。
带通滤波器
允许某一频段的信号通过，阻止其他频段的干扰 信号。
THANKS
感谢观看
变电站电磁干扰源的种类汇总课件
