郑家坝栈桥计算书

  • 格式：doc
  • 大小：199.50 KB
  • 文档页数：8

郑家坝沱江栈桥方案及计算书 1 栈桥总体思路 栈桥长144～168米（根据现场需要，确定栈桥长度，本方案栈桥长度按168米设计），栈桥宽4.5米。桥跨结构采用装配式公路钢桥桁架，桥脚采用钢管桩。 2 栈桥设计荷载 城－A级荷载。 3 栈桥结构设计 栈桥上部结构主梁结构采用装配式公路钢桥上层式型式，下部结构桥脚采用钢管桩，钢管桩采用履带吊配合振动锤吊打施工。栈桥桥面标高为313.65米。栈桥跨径为12米，3跨为一联，共4联，每联设一个加强墩（复式桥脚），跨径组合为 （3×12＋6）×4＝168米。 栈桥桥脚采用排架式钢管桩，钢管桩采用630×8mm，每排2根，间距2.7米；桩的横向用200×6mm钢管做水平支撑和斜向支撑。加强墩（复式桥脚）纵向用300×5mm钢管做水平支撑和斜向支撑。 桩的入土深度为8米。若桩打不下去，入土深度不够8米，为防止河水冲刷，可以用混凝土将2根钢管桩浇注在一起。桥脚冠材采用双I32a工字钢。 钢便桥上部结构主梁采用321型装配式公路钢桥桁架，横向布置4片，间距为0.9m＋1.8m＋0.9m，两边桁架用90厘米支撑架连接，中间桁架用14号槽钢连接。桁架在桥脚冠材上用挡铁固定。桥面采用15×15方木加5mm 1

花纹钢板。 4 钢便桥结构设计计算 4.1 桁架设计计算 4.1.1静载计算: （1）桁架自重（最大跨径12米）：

127044432043.2GkgkN （2）联结系自重

212445285.28GkgkN （3）上部结构自重： 方木加防滑钢板

34.5120.150.64.5120.0087.858.251282.512GtttkN 4.1.2 活载计算： 按城－A级荷载计算，其各轴重及间距如图1所示：

图1 城－A级荷载轴力分布图 车轮宽0.6米，轮距如图2所示： 2

图2 荷载轴距 按城市桥梁设计规范，车道荷载应该按均布载加一个集中载计算，当跨径10m

图3 荷载简化图 其中，当计算弯矩时，mkNqqM/10；计算剪力时，mkNqqQ/15。 4.1.3 弯矩计算 （1）静载在跨中产生的总弯矩 22123

1

1112196.488.8812GGGMqlkNm

（2）静载在跨中对单片桁架产生的弯矩 '1

149.1.4MMkNm

（3）活载在跨中对单片桁架产生的弯矩

活载产生的总弯矩：2230012101210804848MqlPlMkNm活 对于单片桁架，荷载系数取1.4，则每排桁架分配的活载最大弯矩为： 3

'2

10801.41.437844MMkNm活

（4）单排桁架承受的总弯矩 则 ''

max1249.1378427.1.MMMkNm

4.1.4剪力计算 max1.44QQQ活静

（1）静载在桁架端部产生的总剪力 1123

1

65.4962QGGGkN

（2）静载对单排桁架在端部产生的剪力 '1

116.3744QQkN

（3）活载在桁架端部对单排桁架产生的剪力 130015121.41.43362222QPQqlkN



活

'2Q4

Q活84kN

（4）单排桁架承受的总剪力 ''1216.37484100.374QQQkN

4.1.5 桁架强度验算 查《装配式公路钢桥》多用途使用手册，得： 单排桁架容许弯矩为788.2.427.1.MkNmMkNm； 单排桁架容许剪力为245.2100.374QkNQkN 经验算，桁架安全。 4.1.6桁架稳定验算 4

由于桁架之间每隔3米用支撑架和槽钢连接，所以稳定不需验算。 4.1.7 桁架上弦局部弯矩与综合应力验算 （1）局部弯曲应力验算 桁架上弦支撑间距为70.5厘米，上弦抗弯模量W＝79.4cm3，计算荷载按最重的轮压两根弦杆，按集中载计算，则1根弦杆承受的荷载为kNP5022200，则产生的跨中最大弯矩为： mkNPlM8125.8105.7050414

12

0

根据《军用桥梁设计准则》，弦杆局部弯矩的计算公式为：

mkNMM169.68125.87.07.00

弦杆局部弯曲应力为：

MPaWM7.77104.7910169.6361 （2）综合应力验算 弦杆为一个压弯杆件，除了受到弯曲应力，还受到因承受主桁弯矩而产生的压应力，桁架上下弦杆中心距h=1.4m，桁架的最大弯矩为427.1MkNm，则上弦杆的压力：427.13051.4MPkNh。弦杆的截面面积A=25.48cm2，则压应力： 322

30510119.725.4810PMPaA

则弦杆的综合应力为：1277.7119.7197.4273MPa

满足要求！ 4.2 桥面方木设计计算 （1）方木采用东北落叶松，其截面尺寸取1515cm，其抗弯模量 5

2311515562.56Wcm；容许弯曲应力1.314.518.85MPa

（2）桁架弦杆宽17.6cm，桁架上弦之间净距为 9017.672.4lcm （3）计算荷载（轮宽取60cm）为cmkNq/67.1602200；

（4）方木所受的弯矩为 1002272.460106088QMlSkNcm

（5）方木所受的应力为（考虑压2根方木） 2

10600.94/9.418.85562.52M

kNcmMPaMPaW

满足要求！

4.3 桥脚设计计算 4.3.1 钢管桩入土深度计算 （1）静载在桥墩处产生的压力 123130.992RGGGkN

静

（2）活载在桥墩处产生的压力 1.430015121.4672QRPqlkN

活

（3）桥脚承受的总压力

802.992RRRkN活总静＋ 此力由2根桩平均承担。即每根桩承担的荷载为

max802.99222R

RkN总＝＝401.496

则桩的入土深度可以通过下式计算 0

01cpmRAKAlKmA

式中：cpl——桩的计算入土深度； 6

R——桩的最大计算压力； m——安全系数（永久性的m＝2.0，临时性的m＝1.5，取2.0） ——桩断面之周长；

0——土壤的容许压应力，按250 kN/m2

0——土壤的极限摩擦应力，按50kN/m2 ——土壤的容重，取20 kN/m3 K——与土壤有关的系数，取2.0 A——桩的断面面积。 经计算得

222

112.0401.4962500.632.0200.634411500.632.0202.00.634cpl





＝6.4m<8m，安全！ 4.3.2 钢管桩承压计算 桩的压应力

22

22

401.49610257/25.731.530.7RkgcmMPaA

<188MPa,安全！

4.3.3 冠材计算 冠材采用双I32a型钢焊接而成，因桩的横向间距为2.7米，而桁架在桩的正上方，则冠材的弯曲应力不需计算。 7

钢便桥材料统计表 材料名称 规格 数量 单重（kg） 总重（t） 备注 贝雷桁架 制式 224 270 60.48

桁架销 制式 440 3 1.32

支撑架 900×1180mm 114 44 5.016

槽钢 [14a 56 32 1.792 每根长2.2m 撑架螺栓 制式 568 1 0.568

方木 450×15×15 1120 60.75 68.04

花纹钢板 ＝5mm 756m2 41.75 31.56

钢管桩 630×8mm 34 2454 83.436 每根桩按20米长计算 工字钢 （桥脚冠材） I32a 34 237.15 8.0631 每根长4.5m

纵系材 00×6mm 24 304.5 7.3085 每根长按7m计算 横系材 00×6mm 51 114.8 5.8548 每根长按4m计算 栏杆 60×3mm 3.788 总长898 合计 277.2264

合集下载

栈桥计算书3A

栈桥计算书3A

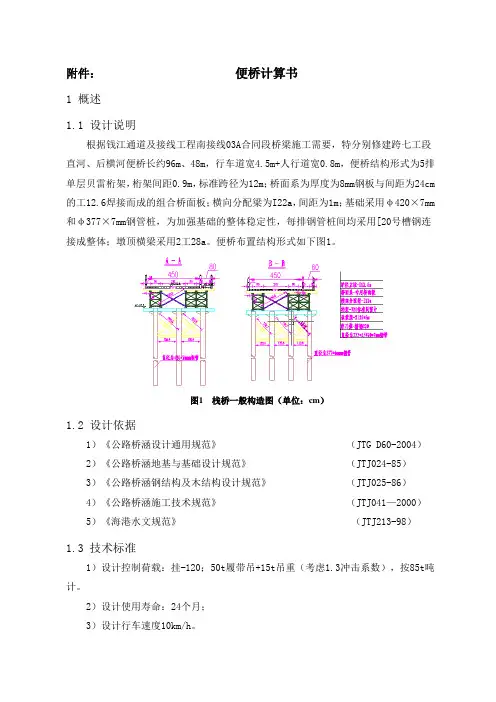

附件：便桥计算书1 概述1.1 设计说明根据钱江通道及接线工程南接线03A合同段桥梁施工需要，特分别修建跨七工段直河、后横河便桥长约96m、48m，行车道宽4.5m+人行道宽0.8m，便桥结构形式为5排单层贝雷桁架，桁架间距0.9m，标准跨径为12m；桥面系为厚度为8mm钢板与间距为24cm 的工12.6焊接而成的组合桥面板；横向分配梁为I22a，间距为1m；基础采用φ420×7mm 和φ377×7mm钢管桩，为加强基础的整体稳定性，每排钢管桩间均采用[20号槽钢连接成整体；墩顶横梁采用2工28a。
