温州大门栈桥计算书2003

  • 格式：doc
  • 大小：706.00 KB
  • 文档页数：17

温州市大门大桥一期工程第3合同段栈桥计算书计算：复核：审核：中交二航局二公司结构设计室二O一O年四月目录第一章设计条件 (1)1.1工程概况 (1)1.2 主要计算依据 (1)第二章支架结构受力计算 (1)2.1木结构计算 (4)2.2分配梁（I10）计算................ 错误！未定义书签。

2.3贝雷梁计算....................... 错误！未定义书签。

2.4 横梁（2I56）计算：............... 错误！未定义书签。

第三章地基承载力计算................... 错误！未定义书签。

3.1钢管桩承载力计算................. 错误！未定义书签。

3.2 PHC桩基承载力计算............... 错误！未定义书签。

第一章工程概况1.1工程概述拟建大门大桥是瓯江口开发建设总指挥部的陆岛通道的工程，施工图设计桥梁建设总长度6155m，第3合同段施工长度为3476m、65跨五跨一连跨径50m的连续箱梁和5跨五跨一连跨径44m的连续箱梁、箱梁曲线半径为3000m。

本合同段桥梁基础工程量大、施工工期紧，要求栈桥能覆盖整个合同段，以便减少水位对本工程下部结构施工的干扰和限制。

水上栈桥不仅承担大量的交通运输任务，而且还承担着浅水区各个桥墩下部构造施工操作平台的任务，变水上施工为陆上施工，同时也是人员撤离的通道。

栈桥沿桥梁左侧布置，长3500m、标准宽7m，标准跨度15m。

栈桥在每个桥墩处将设置3000×1500cm支出平台，以满足桥墩施工时设备的布置和错车需要,平台及支栈桥周转使用。

栈桥边离主桥箱梁边距离为2m，栈桥标高为+7.0m，钢管桩顶标高+4.7m。

本合同段浅水区桥梁基础工程量大，施工工期紧、要求栈桥能覆盖整个浅水区引桥。

以便减少水位对本工程下部结构施工的干扰和限制。

1.2 设计要求1、栈桥承载力要求按公路I级设计；2、栈桥的宽度设置应满足各种施工车辆行走和错车的要求；3、栈桥的平面位置不妨碍钻孔桩、承台和墩身施工要求和满足整个浅水区施工期间的作业要求；4、栈桥的基本跨度位15m，栈桥标高按10年一遇潮水位设计，栈桥长度3500m。

1.3 结构形式栈桥总宽为7m，跨径布置主要为15m，每105m左右布置4根桩板凳式桥墩。

栈桥自上而下依次为倒扣的[25a面板，横桥向间距为30cm；沿纵桥向铺设I16分配梁，间距75cm；7片3组单层“321”型贝雷梁，组与组间距100cm；2I56a下横梁，长为6.5m；Φ800×8mm钢管桩，钢管桩横向间距5m。

1.4 设计条件1.4.1水文气象条件1．水文水位资料，潮位特征值50年一遇设计高水位波浪要素2.水流速度V=1.5m/s3．风速正常工作风速：V=18.5m/s1.4.2地质条件设计地质条件见《温州大门大桥工程初步设计阶段工程地质勘察报告》。

1.5 设计依据1、《港口工程荷载规范》（JTJ 215－98）2、《建筑桩基技术规范》（JGJ 94－2008）3、《海港水文规范》（JTJ 213－98）4、《公路桥涵设计通用规范》（JTG D60-2004）5、《钢结构设计规范》（GB50017-2003）6、《大门大桥施工图设计》7、《大门大桥初步设计地质勘察报告》第二章栈桥上部结构计算2.1 荷载条件2.1.1 结构自重A．[25a倒扣面板：23×27.5＝6.33KN/mB．I16横向分配梁：1.91KN/mC．贝雷梁：7.0 KN/mD．2I56a下横梁：13.78KN/根2.1.2 活荷载A．550KN车辆荷载（公路I级）公路I级车辆荷载标准值B．施工及人群荷载：4KN/m22.2 上部结构内力验算根据栈桥跨径布置形式，最大跨径为15m ，计算只针对最不利跨径进行验算。

2.2.1 [25a 计算1.荷载条件：后车轮作用在跨中时，[25a 弯矩最大，轮压力为简化计算可作为集中力。

①结构自重：q ＝0.275KN/m ②施工及人群荷载：不考虑③最大轮压力：140/4=35KN 2.应力计算20.2535(0.750.088)0.1250.275(0.750.088) 5.81M KN m =⨯⨯-+⨯⨯-=⋅330.5y W cm =635.811019030.510y M MPa W σ⨯===⨯[]190170 1.2204Mpa Mpaσσ=〈=⨯=，其中1.2为截面塑性发展系数。

满足强度要求2.2.2 I16计算1.荷载条件：按照L=1.2m 净跨进行计算，其计算简图如下①结构自重：q ＝0.205×1.2＋0.275×0.75×10/3＝0.93KN/m ②施工及人群荷载：不考虑③车辆荷载：12335,17.5,17.5P KN P KN P KN === 2．应力计算20.2535 1.20.217.50.620.1250.93114.8M KN m=⨯⨯+⨯⨯⨯+⨯⨯=⋅[]6314.810104.917014110M MPa Mpa W σσ⨯===〈=⨯ 满足强度要求2.2.3 贝雷梁计算1．荷载条件：①结构自重：q ＝6.33＋1.91＋7＝15.24KN/m ②施工及人群荷载：不考虑③车道荷载：公路I 级车道荷载的均布荷载标准值为q ＝10.5KN/m ；集中荷载标准值为220KN （计算剪力效应时，集中荷载标准值应乘以1.2的系数），因需错车，计算时按双车道考虑。

注：整体计算时，采用车道荷载。

2．剪力计算：贝雷梁许用剪力：[Q]=ξnK[N ′]= 0.85×7×1.43×171.5=1459KN式中：ξ——贝雷梁载荷分配折减系数，为0.85； [N ′]——斜杆容许承载力（KN ），取171.5KN ； K ——系数，为1.43。

结构最大剪力：Q max =15.24×15＋10.5×2×15＋220×1.2×2=1072kN<[Q]=1459KN 满足要求。

3．弯矩计算：贝雷梁许用弯矩：[M]=ξn [N]H=0.85×7×563×1.4=4690KN·m式中：ξ——贝雷梁载荷分配折减系数，为0.85； [N]——弦杆容许承载力（KN ），为563KN ； H ——贝雷梁高度（m ），为1.4m 。

结构最大弯矩：M max =0.125×（15.24＋10.5×2）×15²＋0.25×220×2×15=2669KN·m<[M]=4690KN·m 满足要求2.2.4 2I56下横梁计算1.荷载条件：①结构自重：q＝2.12KN/m，P＝15.24×15＝228.6KN②施工及人群荷载：不考虑③车道荷载：公路I级车道荷载的均布荷载标准值为q＝10.5KN/m；集中荷载标准值为220KN（计算剪力效应时，集中荷载标准值应乘以1.2的系数），因需错车，计算时按双车道考虑。

2.计算结果：用midas对2I56下横梁进行建模分析，可得：A．组合应力：最大应力值为96.4Mpa<170Mpa，满足要求B．剪应力最大剪应力为32.4Mpa<110Mpa，满足要求第三章 钢管桩承载力计算3.1 荷载条件履带吊在钢管桩正上方作业时，钢管桩承受的最大荷载。

①结构自重： 228.6＋2.12×6.5＝242.4KN ②施工及人群荷载：4KN/m 2③履带吊荷载：800＋150＝950KN3.2 桩基承载力3.2.1 最大桩顶荷载履带吊作业时，偏心履带作用在一侧钢管桩时（考虑偏心侧荷载为履带吊与吊重之和的80％），此时该侧桩的承载力最大。

P ＝（242.4＋4×1×15）/2＋950×0.8＝911KN3.2.2 钢管桩入土深度[P]=1()i i R p u l A kτσλ+∑式中：u —周长k —安全系数，取k=1.55 τ—极限侧磨阻力 A —截面积R σ—桩尖承载力P λ—开口桩桩尖承载力影响系数，取0.8P λ=[]21()1 3.140.8(4161418 5.430 1.658) 3.140.42100.81.55979911i i R p P u l A k KN P KNτσλ=+⎡⎤=⨯⨯⨯+⨯+⨯+⨯+⨯⨯⨯⎣⎦=〉=∑满足要求考虑1m冲刷钢管桩入土深度：1＋4＋14＋5.4＋1.6＝26m。

钢管桩顶标高+4.7m，河床标高-6.0m（最低处），则桩长取值为4.7＋6＋26＝36.7m，取桩的长度为37m 。

第四章 栈桥桩基稳定性计算4.1荷载及边界条件4.1.1 荷载条件1.涌潮压力根据瓯江的涌潮，结合现场情况，涌潮（破碎波）压力取9kN/ m 2，则栈桥钢管桩（D800）最大潮压为9×0.8=7.2kN/m 。

假定潮压分布为（如电算模型图所示）：标高+3.5~0.5m ，潮压0~7.2kN/m ，呈三角形分布；标高+0.5~-1.5m ，潮压7.2kN/m ，均布荷载；标高-1.5~-6.0m ，潮压7.2~0kN/m ，呈倒三角形分布。

2.水流力22/21.0250.73 1.50.8(3.67)27.14w w F C v A KN ρ==⨯⨯⨯⨯+= 3.风荷载1600/2V W Z S K μμ= =0.8×1.17×18.52/1600 =0.2kPa 4.桩顶轴力根据栈桥计算书，单桩桩顶最大轴力取1091kN 。

4.1.2 边界条件桩的嵌固点计算：5mb EIT = （见桩基规范 附录C ） 土层为淤泥土，式中m 取2000kN/m 4 b 0=2d其中d 为桩径 d=0.8m b 0=1.6m E=2.06×108 kN/m 22.5T m ==嵌固点深度： 2.2 2.5 5.5m Z T m η==⨯= （ 2.2η值取） 嵌固点坐标：-7-5.5=-12.5m4.2 稳定性计算1．涌潮压力对钢管桩嵌固点的弯矩1117.23(30.512.5)7.22(2 1.512.5)232117.2 4.5(4.5612.5)23151.2172.8129.6453.6M kN m=⨯⨯⨯⨯+++⨯⨯⨯-++⨯⨯⨯⨯-+=++=⋅ 2．水流力对钢管桩嵌固点的弯矩7.14(10.6/2577.1M k N m=⨯+=⋅3．风荷载对钢管桩嵌固点的弯矩0.20.80.16q k N m =⨯=作用长度 4.70.5 4.2l m =-=，其中0.5为平均海平面标高；0.16 4.2(4.2/20.512.5)10.2M kN m=⨯⨯++=⋅4．稳定性计算钢管桩最大轴力值1091N kN =；0.28i m === 计算长度 0l ＝0－（-12.5）=12.5m012.544.70.28l i λ=== 属于b 类截面 查表得: φ=0.878mx x x x 1x EX βM Nσ=+<f φA γW (1-0.8N/N')γx ——截面塑性发展系数，取1.0N’EX ——欧拉临界力，22EX x N EA (1.1)18390kN πλ'== βmx ——等效弯矩系数，取1.0()EXx x x mx x N N W M A N'-+=/8.01γβφσ ()36109110(453.677.110.2)100.878199051780440310.81091/18390⨯++⨯=+⨯⨯⨯-⨯ 62.472.9135.3Mpa =+=MPa f 215=<钢管桩的稳定性满足要求。

合集下载

栈桥计算书

栈桥计算书

目录三、设计参数................................................ 错误！未定义书签。

四、计算内容................................................ 错误！未定义书签。

五、贝雷梁几何特性及桁架容许内力............................ 错误！未定义书签。

1、贝雷片截面特性......................................... 错误！未定义书签。

2、贝雷梁桥几何特征....................................... 错误！未定义书签。

3、桁架容许内力表......................................... 错误！未定义书签。

六、施工栈桥计算............................................ 错误！未定义书签。

1、设计荷载............................................... 错误！未定义书签。

1.1、50t履带吊机....................................... 错误！未定义书签。

1.2、30t重载汽车....................................... 错误！未定义书签。

1.3、贝雷片自重......................................... 错误！未定义书签。

1.4、砼桥面板自重....................................... 错误！未定义书签。

1.5、汽车制动力及冲击荷载............................... 错误！未定义书签。

1.6、风荷载............................................. 错误！未定义书签。

一 栈桥计算书

一 栈桥计算书

一栈桥计算书_______钢筋混凝土框架，砖墙维护一，屋面荷载1，恒载：20厚1：3水泥砂浆找平层20*0.02m =0.4( kN/㎡)1：6水泥焦渣2％找坡（最薄处30） 14*0.07=0.98( kN/㎡)50厚水泥珍珠岩保温层6*0.05m =0.2( kN/㎡)100混凝土屋面板25*0.1=2.5( kN/㎡)小计： 4.08( kN/㎡)2，活载：0.7 kN/㎡二，楼面荷载：1，恒载：20厚板面抹灰20*0.02=0.4( kN/㎡)110厚钢筋混凝土楼板25*0.11=2.75( kN/㎡)小计： 3.15 kN/㎡2，活载： 2.5 kN/㎡三，墙面荷载：1，240砖墙，双面抹灰18*0.24+0.36*2=5 kN/㎡四，框架斜梁荷载：1，恒载：屋面恒载+楼面恒载+墙面恒载4.08*（3.7/2+0.24+0.3）+3.15*3.7/2+5=20.5787 kN/m2, 活载：屋面活载+楼面活载0.7*（3.7/2+0.24+0.3）+2.5*3.7/2=6.298 kN/m3，框架梁自重：25*0.3=7.5 kN/m五，框架柱荷载：二栈桥计算书_______钢筋混凝土框架，轻钢维护一，屋面荷载1，恒载：夹心保温板：0.13*[3.5+(0.45+0.3)*2]=0.65 kN/mC型檩条：0.05*4=0.2 kN/m小计：0.85 kN/m2，活载：0.7 kN/㎡二，楼面荷载：1，恒载：20厚板面抹灰20*0.02=0.4( kN/㎡)110厚钢筋混凝土楼板25*0.11=2.75( kN/㎡)小计： 3.15 kN/㎡2，活载： 2.5 kN/㎡三，墙面荷载：1，外维护：夹心保温墙板：（0.13*2.5）*2=0.65 kN/mC型墙檩条：0.05*3*2=0.3 kN/m小计：0.95 kN/m2，门式钢架：HW 100*100*6*8 0.172*（2+1.8）*2=1.3 kN1.3 kN*13个÷36m=0.47 kN/m四，框架斜梁荷载：1，恒载：屋面恒载+楼面恒载+墙面恒载0.85+3.2*3.7+(0.95+0.47)=14.11 kN14.11 / 2=7.055 kN/m2, 活载：屋面活载+楼面活载0.7*5+2.5*4.2=14 kN/m14 / 2=7 kN/m3，框架梁自重：25*0.3=7.5 kN/m三栈桥计算书_______钢管球节点，轻钢维护轴线4100mm一，屋面荷载(一半)(2050+500=2.55m)1，恒载：100厚夹心保温板：0.15KN\mm*2.55=0.38 kN/mC型檩条：0.05KN\m*4=0.2kN/m上弦支撑63.5*3.5 0.0518*4/2.5=0.08 kN/m 小计：0..7kN/m{上弦梁114x4} 0.11x2.05m=0.23kN}2，活载：0.7 kN/㎡0.7X2.55m=1.785KN\m二，楼面荷载：1、1恒载：20厚板面抹灰20 KN\mmm X0.02mX2.55m=1.02 kN/m)110厚钢筋混凝土楼板25 KN\mmm X0.11X2.55m=7.01( kN/m)楼板梁14a槽钢0.17*2.5=0.43(kN/m){下弦梁H250x175 } 0.441x2.05m=0.90kN}C型檩条：0.05KN\mx3=0.15kN/m下弦支撑63.5*3.5 0.0518*4/2.5=0.08 kN/m100厚夹心保温板：0.15KN\mm*2.35=0.353 kN/m小计：8.933 kN/m{下弦梁H250x175} 0.441x2.05m=0.90kN}1.2恒载：走廊楼板6厚钢板：78.5*0.006*3.1/2=0.73 kN/m楼板梁14a槽钢0.15*2=0.3 kN/m楼板槽钢加固角钢50*3 0.0233*3.1/2=0.04 kN/m走廊板下彩保温0.15*3.1/2=0.23 kN/m下弦梁H200*150 0.312*3.2/4=0.24 kN/m上弦支撑63.5*3.5 0.0518*4/2.5=0.08 kN/m下弦支撑63.5*3.5 0.0518*4/2.5=0.08 kN/m小计： 1.7 kN/㎡2，活载： 2.5 kN/㎡2.5X2.05m=5.13KN\m三，墙面荷载：1，外维护：100厚夹心保温墙板：0.15*3.8=0.57kN/mC型墙檩条：0.05*4=0.2kN/m小计：0.77kN/m四，框架斜梁荷载：1，恒载：屋面恒载+楼面恒载+墙面恒载0.43+1.7+0.68=2.81 kN/m2, 活载：屋面活载+楼面活载0.7*4+2.5*3.2=10.8 kN10.8 / 2=5.4kN/m。

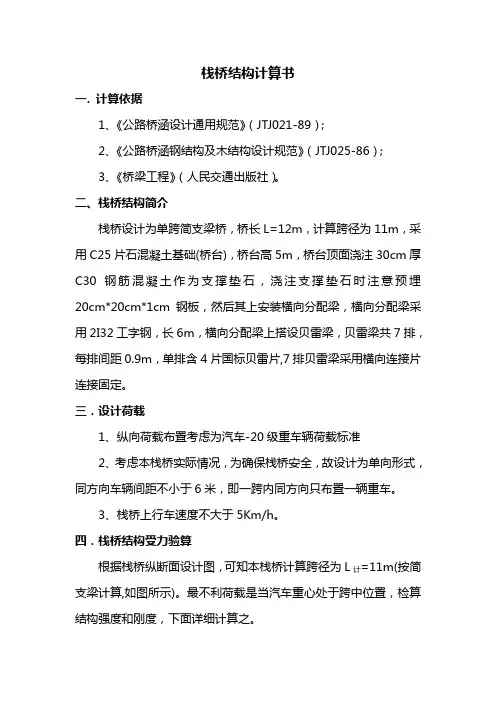

栈桥结构计算书
