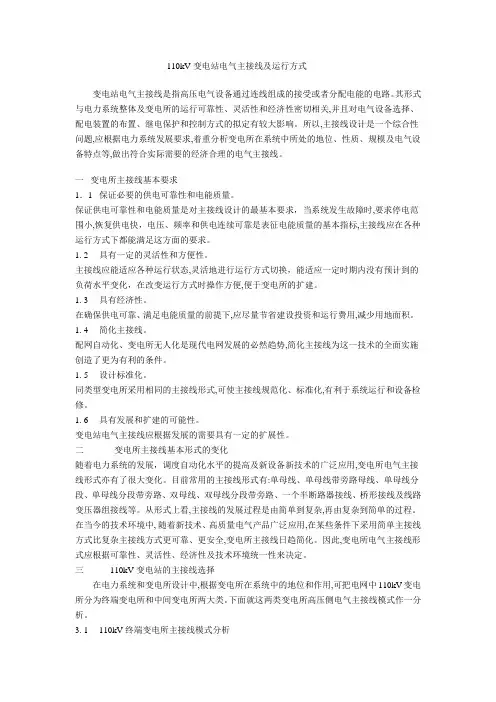

110kV变电站电气主接线及运行方式
变电站电气主接线是指高压电气设备通过连线组成的接受或者分配电能的电路。其形式与电力系统整体及变电所的运行可靠性、灵活性和经济性密切相关,并且对电气设备选择、配电装置的布置、继电保护和控制方式的拟定有较大影响。所以,主接线设计是一个综合性问题,应根据电力系统发展要求,着重分析变电所在系统中所处的地位、性质、规模及电气设备特点等,做出符合实际需要的经济合理的电气主接线。
一 变电所主接线基本要求
1．1 保证必要的供电可靠性和电能质量。
保证供电可靠性和电能质量是对主接线设计的最基本要求，当系统发生故障时,要求停电范围小,恢复供电快，电压、频率和供电连续可靠是表征电能质量的基本指标,主接线应在各种运行方式下都能满足这方面的要求。
1. 2 具有一定的灵活性和方便性。
主接线应能适应各种运行状态,灵活地进行运行方式切换，能适应一定时期内没有预计到的负荷水平变化，在改变运行方式时操作方便,便于变电所的扩建。
1. 3 具有经济性。
在确保供电可靠、满足电能质量的前提下,应尽量节省建设投资和运行费用,减少用地面积。
1. 4 简化主接线。
配网自动化、变电所无人化是现代电网发展的必然趋势,简化主接线为这一技术的全面实施创造了更为有利的条件。
1. 5 设计标准化。
同类型变电所采用相同的主接线形式,可使主接线规范化、标准化,有利于系统运行和设备检修。
1. 6 具有发展和扩建的可能性。
变电站电气主接线应根据发展的需要具有一定的扩展性。
二 变电所主接线基本形式的变化
随着电力系统的发展，调度自动化水平的提高及新设备新技术的广泛应用,变电所电气主接线形式亦有了很大变化。目前常用的主接线形式有:单母线、单母线带旁路母线、单母线分段、单母线分段带旁路、双母线、双母线分段带旁路、一个半断路器接线、桥形接线及线路变压器组接线等。从形式上看,主接线的发展过程是由简单到复杂,再由复杂到简单的过程。在当今的技术环境中, 随着新技术、高质量电气产品广泛应用,在某些条件下采用简单主接线方式比复杂主接线方式更可靠、更安全,变电所主接线日趋简化。因此,变电所电气主接线形式应根据可靠性、灵活性、经济性及技术环境统一性来决定。
110KV变电站主变压器及主接线方式选择-精选文档
110KV变电站主变压器及主接线方式选择
引言：在城网和农网建设及改造发展计划的推动下，110KV 变电站的建设得到了快速发展。在110KV变电站设计中，主变的选择和接线方式的选择是其中比较重要的技术环节，对于110KV 变电站主变和接线方式如何进行选择，是110KV变电站设计中需要研究的一个重要课题。
一、主变压器的选择
在变电站中，主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。在有一、二级负荷的变电站中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。装有两台及以上主变压器的变电站，当断开一台时，其余主变压器的容量不应小于60%的全部负荷，并应保证用户的一、二级负荷。具有三种电压的变电站，如通过主变压器各侧线圈的功率均达到该变压器容量的15%以上，主变压器宜采用三线圈变压器。主变压器台数和容量直接影响主接线的形式和配电装置的结构。
1）主变容量的确定。主变压器容量应根据5-10年的发展规划进行。根据城市规划、负荷性质、电网结构等综合考虑确定其容量。对重要变动站，应考虑当一台主变压器停运时，其余变压器容量在计算过负荷能力允许时间内，应满足Ⅰ类及Ⅱ类负荷的供电。
例如：
某变电站设计负荷情况：主要为一、二级负荷
35KV侧：最大36MVA，最小25MVA，功率因数cosΦ=0.85，Tmax=5000小时
10KV侧：最大25MVA，最小16MVA，功率因数cosΦ=0.85，Tmax=3500小时
变电所110KV侧的功率因数为0.9，所用电率0.9%
主变容量选择计算为：每年的有效小时数是：365*24=8760 次级负荷数是：【（36/0.85+25/0.85）*5000/8760】 /0.9*0.9=51MVA
故而建议选用容量为53MVA的主变压器作为主变比较合适。
2）变压器台数的选择：主变压器台数的确定原则是为了保证供电的可靠性。当符合下列条件之一时，宜装设两台及以上变压器。①、有大量一级负荷。②、季节性负荷变化较大时。③、集中负荷较大时。对大型枢纽变电站，根据工程的具体情况可以安装2～4台主变压器。
