热电阻基本知识

热工测量

●热工测量：是指压力、温度等热力状态参数的测量，通常还包括一些与热力生产过程密

切相关的参数测量，如测量流量、液位、振动、位移、转速和烟气成分等。

●测量方法：

按测量结果获取方式：直接、间接测量法；

按被测量与测量单位的比较方式：偏差、微差、零差测量法；

按被测量过程中状态分：静态、动态测量法。

●热工仪表组成：感受件，传送件，显示件。

●仪表的质量指标：准确度、线性度、回差、重复性误差、分辨率、灵敏度、漂移。

●热力学温标所确定的温度数值称为热力学温度也称绝对温度，用符号T表示。单位为开

尔文，用K表示。

●测量方法分类：

接触式测温方法：膨胀式液体和固体温度计、压力式温度计、热电偶温度计和热电阻温

度计、热敏电阻温度计。

非接触式测温方法：光学高温计，光电高温计、辐射温度计和比色温度计。

温度测量部分

接触式测温

（1）热电偶温度计

①标准化热电偶：工艺上比较成熟，能批量生产、性能稳定、应用广泛，具有统一分

度表并已列入国际和国家标准文件中的热电偶。

②非标准化的热电偶：进一步扩展高温和低温的测量范围；但还没有统一的分度表，

使用前需个别标定。

●热电偶温度计：由热电偶、电测仪表和连接导线组成。

标准化热电偶-200~1600℃；非标准化热电偶-270~2800℃。

①测温范围广，可以在1K至2800℃的范围内使用；

②精度高；

③性能稳定；

④结构简单；

⑤动态特性好；

⑥由温度转换的电信号便于处理和远传。

·8种标准化热电偶：S型、R型、B型、K型、N型、E型、T型、J型

·四类非标准化热电偶：贵金属、贵—廉金属混合式、难熔金属、非金属

●热电偶测温原理：热电效应：两种不同成分的导体（或半导体）A和B的两端分别焊接

或绞接在一起，形成一个闭合回路，如果两个接点的温度不同，则回路中将产生一个电动势，

称之为热电势，这种效应称为热电效应。

●热电偶的基本定律：均质导体定律、中间导体定律、连接温度（中间温度）定律。

①均质导体定律：由一种均质导体所组成的闭和回路，不论导体的截面积如何及导体

热⼯测量仪表知识点

《热⼯测量仪表》知识点

第1章：基础知识

难点

测量误差的表⽰形式

误差产⽣的原因

误差的种类

掌握

测量的基本概念

误差的分类

仪表的组成及其性能指标

仪表的基本误差和允许误差

仪表的引⽤误差

仪表的精度等级

仪表的防爆和防护

了解

检测技术与仪表的作⽤及发展

测量的不确定度

第2章：温度测量

掌握

温标与测温⽅法

热电偶测温原理

热电偶基本定律(推导和应⽤)

热电偶测温补偿原因、原理和⽅法

热电阻测温原理

热电阻测温引线误差和消除⽅法

了解

膨胀式与压⼒温度计⼯作原理

接触测温误差和对策

⾮接触式测温原理和⽅法

新型温度传感器

第3章压⼒和压差测量

掌握：

压⼒的基本概念分类

液柱式压⼒计⼯作原理（U形管、单管式、斜管式）弹性元件测压原理，各种弹性元件测压类型和范围

弹簧管压⼒计测量压⼒特点和应⽤领域

压⼒表量程选择⽅法、范围

了解：

了解其它弹性元件测量压⼒⽅法和原理

第4章：机械量测量

掌握

电容式传感器灵敏度和⾮线性误差计算分析（变极距、变⾯积、变介电常数、差动式）

电感式位移传感器⼯作原理（灵敏度、⾮线性误差计算分析） 差动式、互感、⾃感式、差动变压器（⼯作原理）

零点残余电压产⽣的原因和消除⽅法

直流电桥和交流电桥的测量特点

调制解调的基本概念

电涡流传感器的基本⼯作原理、类型和应⽤场合

光敏电阻、光敏晶体管⼯作原理和应⽤场合

绝对式和增量式码盘的⼯作原理和区别

第5章：流量测量

掌握：

流量测量现状及其原因分析

常见的流量传感器类型

节流式流量计的基本结构和⼯作原理和相关系数修正

节流式流量计对流体要求

常见的标准节流件性能

常见的⾮标节流件

标准节流装置的计算（两类命题、迭代流程）

⽪托管和均速管流量计的基本⼯作原理

电磁流量计的基本⼯作原理

涡街、科⾥奥利、涡轮、转⼦、靶式流量计⼯作原理

第6章：物位测量

直读式、静压式、差压式、浮⼒式、称重式液位计⼯作原理 汽包⽔位测量的重要意义

汽包⽔位测量的难点

重量⽔位、实际⽔位、虚假⽔位、⽰值⽔位概念

引起汽包虚假⽔位的原因

云母⽔位计的基本⼯作原理、引起误差的原因、缺点

高中物理传感器知识点

传感器是一种能感受规定的被测量件并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成。传感器也是高中物理选修中的知识点。以下是店铺为你整理的高中物理传感器知识点，希望能帮到你。

高中物理传感器知识点一：传感器的及其工作原理

1、有一些元件它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。我们把这种元件叫做传感器。它的优点是：把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。

2、光敏电阻在光照射下电阻变化的原因：有些物质，例如硫化镉，是一种半导体材料，无光照时，载流子极少，导电性能不好;随着光照的增强，载流子增多，导电性变好。光照越强，光敏电阻阻值越小。

3、金属导体的电阻随温度的升高而增大，热敏电阻的阻值随温度的升高而减小，且阻值随温度变化非常明显。

金属热电阻与热敏电阻都能够把温度这个热学量转换为电阻这个电学量，金属热电阻的化学稳定性好，测温范围大，但灵敏度较差。

高中物理传感器知识点二

1.光敏电阻

2.热敏电阻和金属热电阻

3.电容式位移传感器

4.力传感器————将力信号转化为电流信号的元件。

5.霍尔元件

霍尔元件是将电磁感应这个磁学量转化为电压这个电学量的元件。

外部磁场使运动的载流子受到洛伦兹力，在导体板的一侧聚集，在导体板的另一侧会出现多余的另一种电荷，从而形成横向电场;横向电场对电子施加与洛伦兹力方向相反的静电力，当静电力与洛伦兹力达到平衡时，导体板左右两例会形成稳定的电压，被称为霍尔电势差或霍尔电压

高中物理传感器知识点三：传感器的应用

1、光控开关

2、温度报警器

传感器应用：

力传感器的应用——电子秤

声传感器的应用——话筒

温度传感器的应用——电熨斗、电饭锅、测温仪

光传感器的应用——鼠标器、火灾报警器

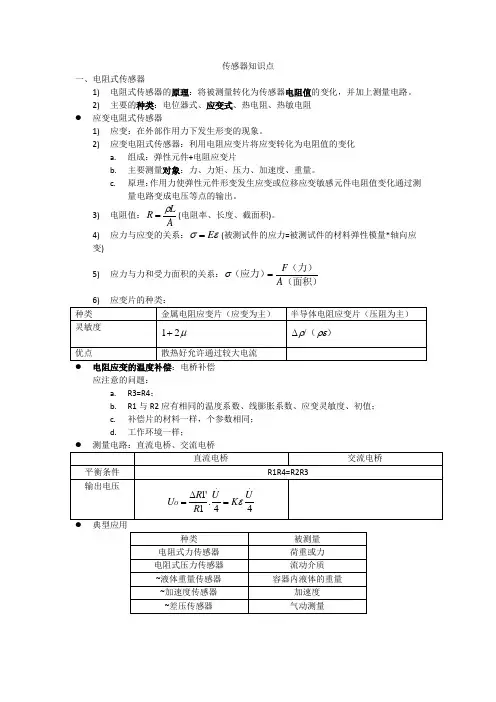

传感器知识点

一、电阻式传感器

1) 电阻式传感器的原理：将被测量转化为传感器电阻值的变化，并加上测量电路。

2) 主要的种类：电位器式、应变式、热电阻、热敏电阻

 应变电阻式传感器

1) 应变：在外部作用力下发生形变的现象。

2) 应变电阻式传感器：利用电阻应变片将应变转化为电阻值的变化

a. 组成：弹性元件+电阻应变片

b. 主要测量对象：力、力矩、压力、加速度、重量。

c. 原理：作用力使弹性元件形变发生应变或位移应变敏感元件电阻值变化通过测量电路变成电压等点的输出。

3) 电阻值：ALR(电阻率、长度、截面积)。

4) 应力与应变的关系：E(被测试件的应力=被测试件的材料弹性模量*轴向应变)

5) 应力与力和受力面积的关系：（面积）（力）（应力）AF

6) 应变片的种类：

种类 金属电阻应变片（应变为主） 半导体电阻应变片（压阻为主）

灵敏度 21 ）（/

优点 散热好允许通过较大电流

 电阻应变的温度补偿：电桥补偿

应注意的问题：

a. R3=R4；

b. R1与R2应有相同的温度系数、线膨胀系数、应变灵敏度、初值；

c. 补偿片的材料一样，个参数相同；

d. 工作环境一样；

 测量电路：直流电桥、交流电桥

直流电桥 交流电桥

平衡条件 R1R4=R2R3

输出电压

44.1'URRUO



典型应用

种类 被测量

电阻式力传感器 荷重或力

电阻式压力传感器 流动介质

~液体重量传感器 容器内液体的重量

~加速度传感器 加速度

~差压传感器 气动测量

二、电感式传感器

1) 电感式传感器的原理：将输入物理量的变化转化为线圈自感系数L或互感系数M的变化。

2) 种类：变磁阻式、变压器式、电涡流式。

3) 主要测量物理量：位移、振动、压力、流量、比重。

 变磁阻电感式传感器

1) 原理：衔铁移动导致气隙变化导致电感量变化，从而得知位移量的大小方向。
