风机基础二次灌浆技术交底

  • 格式：doc
  • 大小：34.50 KB
  • 文档页数：2

中 国 能 建 xxxx 建 设 有 限 公 司

安 全 技 术 交 底 记 录

共 2 页 第 1 页 编号：HNHD-FJJC-00

工程名称 风电工程 单位工程 风力发电机组工程

分部工程 风机基础 分项工程 基础二次灌浆

技术交底人 被交底负责人 领导签名

交底级别 三级 交底地点 项目部办公室 交底日期 2018年 4 月 9 日

参 加

交 底

人 员 姓 名 签 名 日 期 姓 名 签 名 日 期 姓 名 签 名 日 期

交

底

记

录 风机基础二次灌浆安全技术交底

一、概述：

牛郎山风电场拟安装单机容量为3.0MW的明阳MySE3.0-135风机工16台，总装机容量48.0MW。风机基础采用预应力锚栓组合件现浇钢筋混凝土基础。主体混凝土浇筑完成后3天可灌浆施工，灌浆料的选用、施工、养护应按《水泥基灌浆材料应用技术规范GB7130448-2008》执行。二次灌浆材料类别为Ⅱ类。灌浆料采用西卡SikaGrout214。抗压强度≥80MPa，抗弯强度≥10MPa。流动度初始值≥34cm,30分钟保留值≥31cm,抗冻等级F150，要求无收缩、自流平、无毒性、防腐锈蚀性，灌浆料厚度允许偏差±10mm，应连续施工。

二、作业程序、方法及要求

施工顺序：表面处理→模板安装→灌浆料拌和→灌浆→养护→表面处理

1、灌浆基础表面处理：施工前，先清扫或吹净基础表面，去除碎石，浮浆，浮灰，油污和脱膜剂等杂物，以保证灌浆料与水泥基础牢固结合。在灌浆24小时，对基础和基础底面浇水，充分湿润，达到吸水饱和状态。在灌浆前1小时，清除表面积水。

2、模板支的要牢固，不能有缝隙，如果有缝隙要用水泥砂浆或胶带封缝，达到整体模板不漏水的程度。

3、灌浆料的拌和：搅拌地点应尽量靠近灌浆施工地点，距离不宜过长。每次搅拌量应视距离灌浆地点远近和料盘大小而定，以保证30~40min内将搅拌好的灌浆料用完。

4、将自制除气器缓慢地放进灌浆料，而且一定要在靠近模板的地方，以免带入气体。除气器要在靠近灌浆料的底部进行插捣动作一定要慢，注意基础底板底部气泡就会由除气器带出。通过除气器插捣还可以使不易流到灌浆料的地方充满浆料。除气器向外部移动时要靠近浆料的上层，这样气泡就会从浆料中冒出。

5、灌浆完成后，应将表面压平压光，并用土工布覆盖，洒水养护7天。灌浆料达到设计强度后表面涂普通环氧煤沥青，干膜厚度不小于300um。

三、灌浆工艺控制

1、根据施工现场与技术规范要求，基础灌浆搅拌地点设置在灌浆施工现场，每一包（25kg粉料）建议加水量为 3.6-3.9L 先把 70-80％预先称重好的干净水加入到一干净容器中，然后不断搅拌的同时慢慢加入整包的 Sika grout 214。然后再加入剩余的水并继续低速（最大 800rpm）搅拌 2-4 分钟，直到混合均匀。停止搅拌，保持现状 1-2 分钟，然后再继续低速搅拌 1-2 分钟。

2、放料时要从塔筒基础的一处顺次灌浆，不得多点进行，控制出现断层积聚气泡与缺浆现象，灌浆料从备好的漏斗中自由流下，使气体能够自由逸出，从搅拌点到灌浆点直至全部浆料放完。

3、灌浆料灌入基础板后，开始进行人工除气工作，采用自制除气器进行除气工作，在人工除气过程中按照要求进行施工，以防止外面的气体带入到浆料中。

四、安全、文明施工及环境管理要求和措施

1、加强对施工人员的安全教育，树立安全第一的思想，文明施工，要求每次工作前班组长对作业人员交代安全注意事项；

2、作业人员必须正确佩戴安全防护用品；

3、机具开工前需进行检测调试，确保安全可靠，施工中随时检查设备的完好率；

4、加强用电管理,严格执行用电安全操作规程；所有机电设备应采用三相五线制，并有接零、接地、防雷、防雨措施，动力配电箱与照明用配电箱分开设置，实行一机一闸制，并装有漏电保护装置。

5、施工作业停止后，要及时切断电源。

6、工作完成后及时清理现场，做到工完料尽场地清。

合集下载

风机基础施工技术交底

风机基础施工技术交底

风机基础施工技术交底

一、基础施工前准备

在进入风机基础施工的现场，应该做好相关准备工作。首先需要进行现场勘查，了解施工前的地质环境，掌握基坑的状况、沉降情况和孔洞等。其次，在施工前应该清理场地，保证施工区域内的杂物清理干净。

施工人员需要熟悉施工图纸，选择适合的机械、工具和仪器设备，对设备进行检查和维护，防止出现故障影响施工进度。

二、基础施工方法

1. 打桩。

在进行风机基础施工时，常常需要对地基进行基础加固，这时我们可以考虑采用打桩的方法。在选择打桩机械和设备时，应该结合场地情况和设备效率，进行合理选择。

打桩的过程中，应该根据设计图纸的要求，按照固定的标高和偏差要求进行打桩。同时，我们需要考虑到施工过程中的安全问题，注意施工区域内的安全防护措施，确保施工的安全性。

2. 沉井。

在进行风机基础施工时，常常需要挖掘沉井、坑梁，这时我们可以采用出土和钻孔的方法进行施工。

在进行沉井施工时，施工人员应该对地质情况进行仔细的勘察，选定施工的位置和深度，避免出现沉降和坍塌等安全问题。

3. 浇筑基础混凝土。

在进行风机基础施工时，常常需要进行基础混凝土的浇注，这时我们可以采用浇筑机械和设备进行施工，如泵车、混凝土卡车等。

在进行基础混凝土浇筑时，我们需要保证混凝土的质量和强度，注意施工过程中的均匀性和流动性，考虑到施工现场的温度和湿度等因素，采取相应的措施进行保护和养护。

三、施工质量控制

1. 施工要求。

在进行风机基础施工时，我们需要严格按照设计图纸的要求进行施工，考虑到施工现场的地质环境和孔洞等情况，合理选择施工方法和设备，以确保施工质量。 同时，我们需要对施工人员进行技术培训和安全教育，提高施工人员的素质，避免施工中出现差错和安全事故。

2. 质量检验。

在进行风机基础施工时，我们需要对施工质量进行检验和验收。根据施工图纸的要求和规范，检验施工的标高、平整度、强度等指标，确保施工质量符合要求。

二次灌浆施工标准化施工要点

二次灌浆施工标准化施工要点

二次灌浆施工标准化施工要点

一.质量工艺要点

1 .设备基础经过验收，将混凝土表面凿毛，清除松动的混凝土、砂浆，清理灌 浆区域，去除灌浆区混凝土表面的油脂及杂物。

2 .灌浆前24小时,设备基础表面充分湿润。灌浆前1小时,应吸干表面积水。

3 .选用与基础施工一致的模板，支模应牢固、美观、可靠、不漏浆，并留有排气 孔。模板与设备底座四周的水平距离应大于200mm,顶部标高应高出设备底座上 表面50πrnio

4 .施工单位应制定防止二次灌浆层和基础混凝土层之间产生色差和微裂缝的

措施。

5 .施工单位应根据二次灌浆施工工艺特点选取合适的灌浆工艺，确保设备台板

下浇筑密实。

6 .灌浆料符合设计要求，应具备自流行好、快捷、早强、无收缩、微膨胀、自 密性好、防锈的特点。

7 .如条件允许，大型设备基础，可采取分块灌浆的方法，较长设备的灌浆应采

用分段施工。

8 .灌浆开始后必需连续进行，尽可能缩短灌浆时间。

9 .不得在辅机设备运行时进行二次灌浆,二次灌浆时应停机24-96小时，以避 免损坏未结硬的灌浆层。

10 .灌浆料终凝后根据环境温度进行洒水或保温养护，养护期不少于7天。

二、质量工艺示范图例 设备基础棱角分明、工艺美观

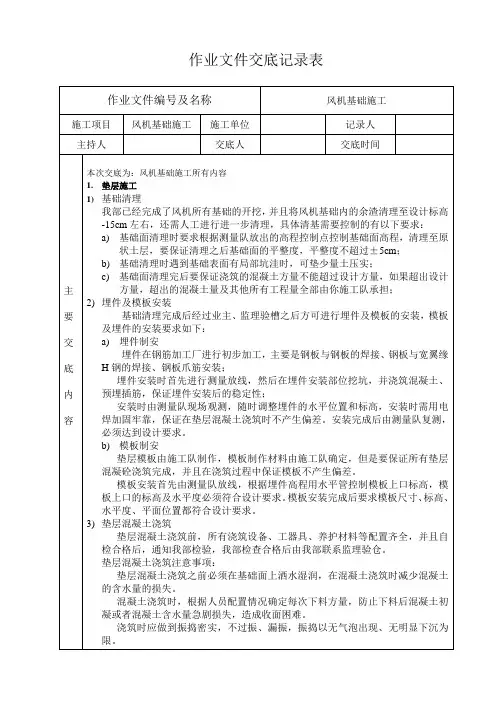

风机基础技术交底 -2

风机基础技术交底 -2

作业文件交底记录表

作业文件编号及名称 风机基础施工

施工项目 风机基础施工 施工单位 记录人

主持人 交底人 交底时间

主

要

交

底

内

容

本次交底为：风机基础施工所有内容

1. 垫层施工

1) 基础清理

我部已经完成了风机所有基础的开挖，并且将风机基础内的余渣清理至设计标高-15cm左右，还需人工进行进一步清理，具体清基需要控制的有以下要求：

a) 基础面清理时要求根据测量队放出的高程控制点控制基础面高程，清理至原状土层，要保证清理之后基础面的平整度，平整度不超过±5cm；

b) 基础清理时遇到基础表面有局部坑洼时，可垫少量土压实；

c) 基础面清理完后要保证浇筑的混凝土方量不能超过设计方量，如果超出设计方量，超出的混凝土量及其他所有工程量全部由你施工队承担；

2) 埋件及模板安装

基础清理完成后经过业主、监理验槽之后方可进行埋件及模板的安装，模板及埋件的安装要求如下：

a) 埋件制安

埋件在钢筋加工厂进行初步加工，主要是钢板与钢板的焊接、钢板与宽翼缘H钢的焊接、钢板爪筋安装；

埋件安装时首先进行测量放线，然后在埋件安装部位挖坑，并浇筑混凝土、预埋插筋，保证埋件安装后的稳定性；

安装时由测量队现场观测，随时调整埋件的水平位置和标高，安装时需用电焊加固牢靠，保证在垫层混凝土浇筑时不产生偏差。安装完成后由测量队复测，必须达到设计要求。

b) 模板制安

垫层模板由施工队制作，模板制作材料由施工队确定，但是要保证所有垫层混凝砼浇筑完成，并且在浇筑过程中保证模板不产生偏差。

模板安装首先由测量队放线，根据埋件高程用水平管控制模板上口标高，模板上口的标高及水平度必须符合设计要求。模板安装完成后要求模板尺寸、标高、水平度、平面位置都符合设计要求。

3) 垫层混凝土浇筑

垫层混凝土浇筑前，所有浇筑设备、工器具、养护材料等配置齐全，并且自检合格后，通知我部检验，我部检查合格后由我部联系监理验仓。

风机基础2次灌浆层裂缝问题的探讨

风机基础2次灌浆层裂缝问题的探讨

风机基础2次灌浆层裂缝问题的探讨

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor.

I hope that after you download them,they can help yousolve

practical problems. The document can be customized andmodified

after downloading,please adjust and use it according toactual needs,

thank you!

In addition, our shop provides you with various types ofpractical

materials,such as educational essays, diaryappreciation,sentence

excerpts,ancient poems,classic articles,topic composition,work

summary,word parsing,copy excerpts,other materials and so on,want

to know different data formats andwriting methods,please pay

attention!

风机基础二次灌浆层裂缝问题的深度探讨

在风电行业的发展中，风机基础的稳定性至关重要，而二次灌浆层作为风机基础的重要组成部分，其质量直接影响到风机的运行安全和寿命。然而，在实际工程中，二次灌浆层出现裂缝的问题时有发生，这不仅影响了基础的完整性，也可能对风机的运行产生潜在威胁。本文将深入探讨这一问题的原因、影响及解决方案。
