高亮度白光LED驱动电路设计的开题报告
一、选题背景
LED（Light Emitting Diode）是一个具有广泛应用前景的半导体光源。
随着LED 技术的发展，高亮度白光LED已成为照明产业的主流技术之一。
LED与传统的白炽灯和荧光灯相比，具有能耗低、寿命长、无辐射、灯珠精细等优点。
因此，在家庭、商业、汽车、照明等领域得到广泛应用。
然而，高亮度白光LED的驱动电路设计在实践中存在一些问题。
一方面，高亮度白光LED的驱动电压高（通常在2.5至4 V之间），需要使用高效 LED驱动器，避免由于温升导致的灯珠损坏；另一方面，需要对驱动电路的稳定性、可靠性和成本等方面进行优化。
因此，本研究旨在设计一种高效、稳定、可靠且低成本的高亮度白光LED驱动电路，以满足实用应用需求。
二、研究内容
1.高亮度白光LED的特性分析及电路设计的条件约束分析
2.驱动电路设计的方案比较、选择与优化
3.高亮度白光LED驱动电路的原理及工作流程分析
4.电路安全设计、电磁干扰抑制及故障保护等关键技术研究
5.电路性能测试与优化，包括效率、稳定性、可靠性、成本等方面
三、研究意义
本研究可以为高亮度白光LED照明产业提供一种高效、稳定、可靠且低成本的驱动电路，有望推动相关行业的发展。
此外，本研究可以为LED驱动电路设计提供一些启示和思路，有益于LED技术的推广和应用。

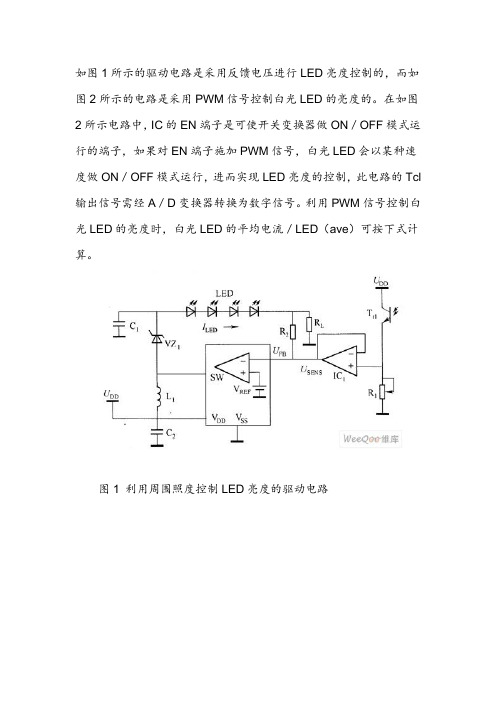

如图1所示的驱动电路是采用反馈电压进行LED亮度控制的，而如图2所示的电路是采用PWM信号控制白光LED的亮度的。
在如图2所示电路中，IC的EN端子是可使开关变换器做ON／OFF模式运行的端子，如果对EN端子施加PWM信号，白光LED会以某种速度做ON／OFF模式运行，进而实现LED亮度的控制，此电路的Tcl 输出信号需经A／D变换器转换为数字信号。
利用PWM信号控制白光LED的亮度时，白光LED的平均电流／LED（ave）可按下式计算。
图1 利用周围照度控制LED亮度的驱动电路图2 利用PWM信号控制LED亮度的驱动电路式中，ILED（max）为开关变换器的最大输出电流；SDUTY为PWM信号的占空因子（％）。
如图3所示为NJU6502 IC电路的方块图，NJU6502 IC由开关变换器、晶体管输入电路、晶体管输入电路、A／D变换器、PWM控制器，以及可从微控器设定内部阻抗值与工作模式的串行接口构成。
NJU6502IC内部共有8个设定电阻，每个电阻都可任意设成6位。
可通过利用环境照度检测晶体管Tcl产生的输入电压来选择各电阻，以实现由64阶的其中任意8阶控制白光LED的亮度。
图3 NJU6052 IC的电路方块图采用由NJU6052 IC构成的白光LED驱动电路如图4所示。
路中，NJU6052 IC实现升压与亮度控制功能所需的外置元件非常少。
光LED驱动电路中的各元件参数取决于下列条件。
图4 利用NJU6052lIC构成白光LED驱动电路①负载阻抗RL。
由于内部基准电压UREF为0.6V，因此负载阻抗RL可按下式计算。
②内部振荡器的电容量Cx。
内部振荡器的电容量Cx，可利用如图5所示的坐标图求得。
由于振荡频率fosc介于350～500kHz之间，因此内部振荡器的电容量Cx可在47～68pF之间选取。
图5 Cx与fosc的关系③L1的电感值。
L1的电感值可按下式计算。
式中，UOUT为开关变换器的输出电压；UIN为输入电压；ILIMTT 为内部开关的电流限制值（720mA）；η为变换器效率（0.7～0.8）。

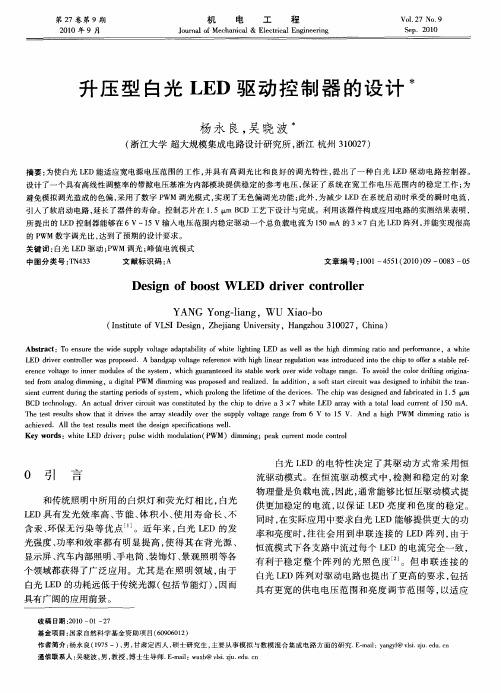

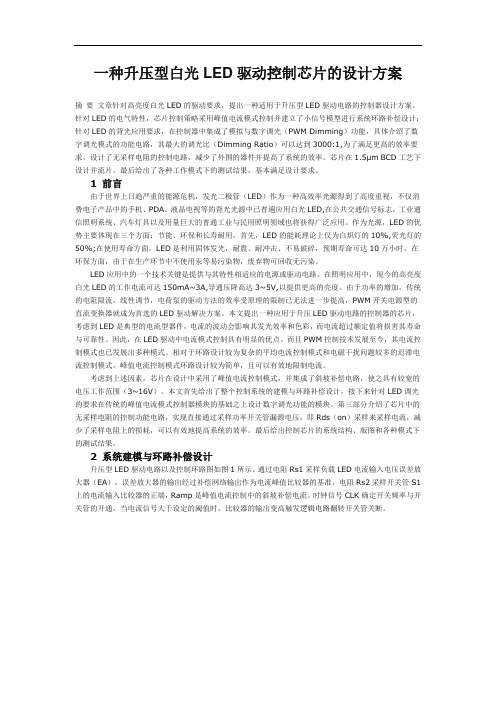

一种升压型白光LED驱动控制芯片的设计方案摘要文章针对高亮度白光LED的驱动要求，提出一种适用于升压型LED驱动电路的控制器设计方案。
针对LED的电气特性，芯片控制策略采用峰值电流模式控制并建立了小信号模型进行系统环路补偿设计；针对LED的背光应用要求，在控制器中集成了模拟与数字调光（PWM Dimming）功能，具体介绍了数字调光模式的功能电路，其最大的调光比（Dimming Ratio）可以达到3000:1,为了满足更高的效率要求，设计了无采样电阻的控制电路，减少了外围的器件并提高了系统的效率。
芯片在1.5μm BCD工艺下设计并流片，最后给出了各种工作模式下的测试结果，基本满足设计要求。
1 前言由于世界上日趋严重的能源危机，发光二极管（LED）作为一种高效率光源得到了高度重视，不仅消费电子产品中的手机、PDA、液晶电视等的背光光源中已普遍应用白光LED,在公共交通信号标志，工业通信照明系统、汽车灯具以及用量巨大的普通工业与民用照明领域也将获得广泛应用。
作为光源，LED的优势主要体现在三个方面：节能、环保和长寿耐用。
首先，LED的能耗理论上仅为白炽灯的10%,荧光灯的50%;在使用寿命方面，LED是利用固体发光，耐震、耐冲击、不易破碎，预期寿命可达10万小时。
在环保方面，由于在生产环节中不使用汞等易污染物，废弃物可回收无污染。
LED应用中的一个技术关键是提供与其特性相适应的电源或驱动电路。
在照明应用中，现今的高亮度白光LED的工作电流可达150mA~3A,导通压降高达3~5V,以提供更高的亮度。
由于功率的增加，传统的电阻限流，线性调节，电荷泵的驱动方法的效率受原理的限制已无法进一步提高，PWM开关电源型的直流变换器就成为首选的LED驱动解决方案。
本文提出一种应用于升压LED驱动电路的控制器的芯片，考虑到LED是典型的电流型器件，电流的波动会影响其发光效率和色彩，而电流超过额定值将损害其寿命与可靠性。
高压高效率白光LED驱动电路的研究与设计的开题报告一、选题的背景和意义随着LED技术不断发展和应用，白光LED已成为LED照明的重要应用之一，并且得到了广泛的应用。
同时，为了提高LED照明系统的能效和可靠性，需要研究和设计高压高效率的LED驱动电路。
本次课题的研究与设计，旨在开发高压高效率的白光LED驱动电路，为LED照明系统提供效率更高、更可靠的驱动电路，同时也有利于降低LED照明系统的成本和减少环境污染。
二、主要研究内容和方案1. 研究LED照明的基本原理和发展现状，了解目前常见的LED驱动电路的设计方案和方法。
2. 研究高压高效率的升压电路、交流电-直流电变换器以及开关电源等电路的工作原理和设计要点。
3. 基于上述理论和分析，设计出一种高压高效率的白光LED驱动电路方案。
其中，升压电路将低电压DC转换成高电压DC，交流电-直流电变换器是将AC电源转换成DC电源，开关电源是对DC电源进行转换和稳压的。
4. 在设计过程中，要考虑电路的稳定性、效率、可靠性等因素，并对各个部分的电路参数进行优化选择，以达到高效率、高静态稳定性和动态响应的要求。
三、预期成果和进度安排1. 设计出一种高压高效率的白光LED驱动电路，实现自主驱动白光LED发光器件的作用。
2. 利用MATLAB和PSpice等仿真软件进行电路参数分析和验证。
3. 在实际的驱动电路中进行测试和改进，得出最终的电路原型。
4. 完成相关实验和性能测试，对电路的性能和效果进行评价和总结，写出相应的论文和综述。
本次课题的预期完成时间基本安排为：开题报告（1周）、研究方案设计（2周）、电路仿真验证（2周）、电路实现和测试（3周）、论文撰写和汇报（1周）。
四、研究所需资源和支持本次课题的研究所需资源和支持主要包括：1. 有关LED照明、升压电路、交流电-直流电变换器等相关文献、图书和专利。
2. 带有驱动电路、光源和测量仪器等实验设备。
3. 论文撰写和汇报所需的支持，包括电脑、打印机、文献库等。
高效白光LED驱动方案Analogic公司的AAT1451是4路高集成高效白光LED驱动器。
器件的输入电压从5V到26V，可从DC、汽车点烟器或多个锂电池输入，集成的升压转换器提供高达50V的输出，每串LED电流高达30mA，120mA总输出电流可驱动多达481个LED，效率高达93%。
主要用在监视器、笔记本和上网本电脑、手提DVD播放器、手提TV和白光LED背光驱动。
AAT1451通过一个外部RSET电阻器，其四个可编程精密吸引电流最大为30mA/每串，在120mA总输出电流时，最高支持481个白光LED。
其升压输出电压取决于LED串的最高总正向电压，具有广泛的LED特性。
每个串为PWM 调光，90度相移，以降低纹波电流和电容尺寸。
PWM的输入频率范围为100Hz 到10kHz，调光范围为256:1。

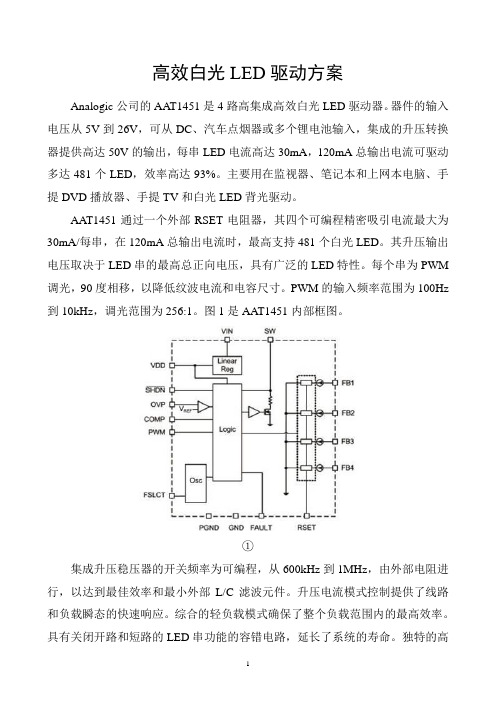

图1是AAT1451内部框图。
①集成升压稳压器的开关频率为可编程，从600kHz到1MHz，由外部电阻进行，以达到最佳效率和最小外部L/C滤波元件。
升压电流模式控制提供了线路和负载瞬态的快速响应。
综合的轻负载模式确保了整个负载范围内的最高效率。
具有关闭开路和短路的LED串功能的容错电路，延长了系统的寿命。
独特的高压电流源防止LED短路造成的损害。
FAULT引脚指示LED短路或过热的情况。
AAT1451采用无铅，热增强型，16引脚3×4TDFN封装。
1. AAT1451的主要特性1、输入电压范围：5V到26V；2、集成的50V升压转换器；3、最大输出电流：120mA；4、可编程开关频率；5、600kHz到1MHz；6、最高93的效率；7、高效率轻负载模式；8、4个白光LED串；9、可编程最大吸收电流为30mA/每个；10、±2%精度（22mA）；11、±1.5%匹配（22mA）；12、直接PWM调光；13、自动相移；14、快速开关；15、集成故障防护：独立关闭开路/短路LED串，过压保护，过热保护；16、短路LED和过温故障指示；17、软启动浪涌电流最小化；18、TDFN34-16超小型封装；19、-40°到+85°温度范围。
【深度分析】大功率白光LED路灯发光板与驱动设计
LED是一种绿色照明光源，其主要优点是发光效率高。
随着材料科学的进展，在未来十几年其发光效率会有更大幅度的提高；且能量消耗低、寿命长、
材料可回收，不会污染环境。
基于LED照明的以上优点，欧美、日本和韩国都制定了相应的法律法
规和产业扶持政策，在未来十几年的时间里大规模推广相关技术到民用照明领域。
我国虽然起步比较晚，但最近几年也开始了积极的科研开发和产业政策的
制定和扶持等工作。
大功率白光LED路灯发光板设计的相关应用技术
目前，白光LED技术主要有三种：采用InGaN蓝色LED管芯上加少量钇铝石榴石为主的荧光粉，由蓝光LED激发荧光粉发出黄光，与蓝光混合发
出白光；利用三基色原理将红、绿、蓝三种LED混合成白光；用紫外光LED
激发三基色荧光粉产生多色光混合成白光。
其中第二种方案控制难度较高、而且阵列应用很难保证发出均匀的白光，而第三种白光技术所发白光有紫外光成分，因此这里选择第一种白光技术进行
应用技术分析。
大功率白光LED的发明成功为半导体发光元件进入照明领域
提供了物质与技术保障。
大功率白光发光二极管在照明领域的使用需要注意两
方面问题：电/光转化率和发光组件的热控制。
大功率LED是一种小型器件，随着制造技术的提高，输入的驱动电流
越来越大，输入功率也随之提高。
虽然电/光转化率较高，但从芯片面积上来讲，应该算作是点光源，因此单位面积上发热量很大。
而大功率LED器件性能随
着结温的升高会受到很大影响，超过一定温度后，电/光转化率会急剧下降，甚至器件因为温度过高而永久失去功能。
白光LED灯驱动电路设计摘要对于一般照明而言，人们更需要白色的光源。
作为一种新型的光源，白光LED更具有无污染、长寿命、耐震动和抗冲击的鲜明特点。
虽然白光LED的发光效率正逐步提高，但是LED灯配套的驱动器性能不佳，故障率高，成为了LED推广应用的瓶颈。
本文介绍了一种照明用LED高效驱动电路的设计方法。
本设计采用单独的驱动电路。
通过脉宽调制方式来调节LED灯的亮度；采用开关电源供电方式，输入电压范围广、抗干扰性好、驱动效率高，保证了该驱动板在不同场合、不同区域都能正常使用。
关键词：LED；照明；高效；驱动White LED lamp driver circuit designAbstractFor general lighting, people need more white light sources. As a new light source, white LED with pollution-free, long-life, vibration and shock resistant to the distinct characteristics. At present, the luminous efficiency white LED is gradually improving, the commercialization of the device has reached the level of the incandescent lamp, but the fact should not be overlooked that the LED lights and supporting, the driver did not keep up with a timely manner, the drive circuit poor performance, fault Rate is high and promote the use of LED become the bottleneck, there are many technical issues need to study and solve.This paper introduces a kind of LED lighting efficiently driving circuit design method. This design USES the separate drivers circuit. Through the pulse width modulation way to adjust LED lamp brightness, Using power switch mode, the input voltage range, anti-jamming good, driving with high efficiency, guarantee the driven plate in different situations, different regions can normal use.Keywords: LED; Lighting; High-efficiency; Driver目录摘要 (1)引言 (3)第一章绪论 (4)1.1 LED的结构以及发光原理 (4)1.2 LED用途介绍 (4)1.3白光LED灯的特点 (6)1.3.1 白光LED灯的优点 (6)1.3.2 白光LED灯的缺点 (6)1.4 我国白光LED发展前景 (6)第二章白光LED灯驱动电源 (8)2.1 LED驱动电源要求 (8)2.2 LED电源的分类 (8)2.3 恒流驱动的理由 (9)第三章 LED驱动器 (12)3.1 白光LED驱动器的要求 (12)3.2 驱动器的分类 (12)3.2.1 恒流源 (13)3.2.2 电荷泵 (13)3.2.3 开关电源 (14)3.3 驱动电源效率 (15)第四章 LED驱动电路设计 (17)4.1 芯片LM3402/LM3402HV电路性能 (17)4.2 PWM调光 (18)4.3 输出开路 (18)结论 (20)参考文献 (21)致谢 (21)附件一实物照片 (22)引言“绿色照明”是20世纪90年代初提出的照明领域的新方针，它是从节约能源、保护环境的角度提出的。
