电磁阀工作原理及

油压装置的自动控制应满足下列要求： （3）集水井排水装置的自动控制
压力信号器1—4BP用于监视油压。
蝴蝶阀由阀体、活门、密封装置、锁定装置和附属部件构成。
导叶处于全关位置；
➢ 机组在正常运行或事故情况下，均应保证有足够的压力油来操作机 组和主阀，特别是在厂用电消失的情况下应有一定的能源储备；
➢ 无论机组是处于运行状态还是处于停机状态，油压装置都应经 常处于准备工作状态，即油压装置的自动控制是独立的，并按 本身规定的条件（油压和油位）自动进行的；
排水
排水
2M 1M
排 水位信号器 水 总 管
备用泵启动水位 工作泵启动水位
水泵停止水位
根据水位信号器发出的信号，自动启动和停止工作水泵，维持集水井水位在规定的范围内；当 工作水泵故障或排水量大增而使集水井水位下降到备用泵启动水位时，自动启动备用泵并报警 。
（4）空气压缩装置的自动控制
空气压缩装置为机组调相运行和制动等提供压缩空气。空 气压缩装置的自动控制应实现如下操作：
KST — 开机继电器，开机时动作，停机时复归；
1K — 导叶开位置继电器重复接点，导叶打开时动作，关闭时复归； 2K — 示流信号器重复接点，当冷却水中断时动作； 3K —导叶关位置继电器重复接点，导叶关闭（调相运行）时动作；
1MF，1QC— 空气开关和选择开关。
（3）集水井排水装置的自动控制
为了保证水电站的生产安全，使厂房不至潮湿和被淹，采用集水 井排水装置来自动排除厂房渗漏水和生产污水。
用于对发电机推力轴承及导轴承润滑油进行冷却的油冷却器；空气 压缩机冷却；油压装置集油槽冷却器；水轮机导轴承的润滑和冷 却。
➢ 技术供水系统的水源
水源的选择须考虑用水设备的水量、水压、水温和水质的要 求以保证用水设备的安全运行。一般作为技术供水的水源可有： 上游水库、下游尾水和地下水源。

电磁阀的结构与工作原理电磁阀是一种常用的工业自动控制元件，常用于控制液体、气体或其他流体的流量，具有结构简单、可靠性高等优点。

本文将重点介绍电磁阀的结构和工作原理。

一、电磁阀的结构电磁阀主要由电磁线圈、铁芯、阀体和阀盖等部件组成。

1. 电磁线圈：电磁线圈是电磁阀的核心部件，由绕组和铁芯构成。

当通电时，绕组会产生磁场，从而激活铁芯。

2. 铁芯：铁芯位于电磁线圈内部，一般由软磁材料制成。

当电磁线圈通电时，铁芯会受到磁力吸引和释放，在吸合和分离状态间来回移动。

3. 阀体和阀盖：阀体和阀盖是电磁阀的外壳，起到固定电磁线圈和铁芯的作用。

同时，阀体和阀盖之间形成一个密封腔，用于控制流体的进出。

二、电磁阀的工作原理电磁阀通过控制电磁线圈的通断，来实现阀门的开启和关闭，从而控制流体的流动。

1. 工作原理1：2位2通电磁阀2位2通电磁阀是最简单的一种电磁阀类型，常用于控制二进二出的流体流动。

其工作原理如下：当电磁线圈通电时，绕组产生磁场，吸引铁芯向下运动，使阀体打开通路。

此时，流体从一个进口进入阀体，通过阀门开启的通道，最终流出另一个出口。

当电磁线圈断电时，磁场消失，铁芯由于弹簧力的作用向上运动，阀体闭合，切断流体的通路。

此时，流体无法再从进口流入或从出口流出。

2. 工作原理2：3位4通电磁阀3位4通电磁阀是常用于控制流体流向的电磁阀类型。

其工作原理如下：当电磁线圈通电时，绕组产生磁场，迫使铁芯移动到对应的位置，改变阀体的通路。

此时，流体从一个进口进入阀体，通过不同的开放通道，最终流出不同的出口。

当电磁线圈断电时，铁芯由于弹簧力的作用回复原位，恢复阀体的初始通路。

此时，流体无法再从原进口流入或从原出口流出。

三、电磁阀的应用领域电磁阀广泛应用于各个行业，包括液压、气动、石油、化工、冶金、医疗等领域。

常见的应用场景有以下几种：1. 流量控制：通过控制电磁阀的开启和关闭，可以调节流体的流量大小。

2. 方向控制：使用3位4通电磁阀可以实现流体的正反转或由一个通道流向另一个通道。

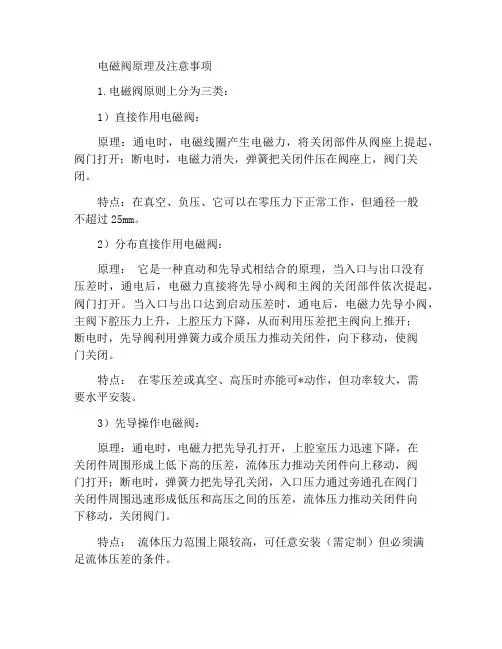

电磁阀原理及注意事项1.电磁阀原则上分为三类：1）直接作用电磁阀：原理：通电时，电磁线圈产生电磁力，将关闭部件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、它可以在零压力下正常工作，但通径一般不超过25mm。

2）分布直接作用电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接将先导小阀和主阀的关闭部件依次提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，需要水平安装。

3）先导操作电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔在阀门关闭件周围迅速形成低压和高压之间的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差的条件。

2.电磁阀的结构、材料和原理不同，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、逐步直接作用活塞结构、先导活塞结构。

电磁阀选择注意事项一：适用性管道中的流体必须与所选电磁阀系列型号中校准的介质一致。

油液温度必须低于所选电磁阀的标定温度。

电磁阀允许的液体粘度通常为20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最大工作压差应低于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。

当流体清洁度不高时，应在电磁阀前面安装过滤器，一般电磁阀对介质要求清洁度要好。

电磁阀的工作原理电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。

它的工作原理是基于电磁力的作用，通过控制电磁线圈的通断来控制阀门的开关状态。

下面将详细介绍电磁阀的工作原理和相关参数。

一、电磁阀的结构组成电磁阀主要由电磁线圈、铁芯、阀体和阀芯组成。

1. 电磁线圈：电磁线圈是电磁阀的核心部件，它是由绝缘线圈和导线组成的。

当通电时，电磁线圈会产生磁场，使得铁芯受到吸引力或排斥力，从而控制阀芯的运动。

2. 铁芯：铁芯是电磁阀中的动作部件，通常由软磁材料制成。

当电磁线圈通电时，铁芯会受到磁力作用，从而产生位移，进而控制阀芯的开启或关闭。

3. 阀体和阀芯：阀体是电磁阀的外壳，通常由金属材料制成，具有良好的密封性能。

阀芯是阀体内部的活动部件，它的运动状态决定了阀门的开关状态。

二、电磁阀的工作原理电磁阀的工作原理可以分为两个步骤：电磁激励和机械动作。

1. 电磁激励：当电磁线圈通电时，电流会在线圈中产生磁场。

根据安培定律，通电线圈周围会产生一个磁场，这个磁场会使得铁芯受到吸引力或排斥力。

这个力的大小取决于电流的大小和线圈的匝数。

2. 机械动作：由于电磁力的作用，铁芯会受到吸引力或排斥力，从而发生位移。

当铁芯位移到一定位置时，阀芯也会跟随位移，从而改变阀门的开关状态。

当电磁线圈断电时，铁芯会回到初始位置，阀门也会回到关闭状态。

三、电磁阀的工作参数电磁阀的工作参数主要包括电压、电流、通径和工作压力。

1. 电压：电磁阀通常有不同的额定电压，常见的有12V、24V、110V和220V 等。

在选择电磁阀时，需要根据实际应用场景和电源电压来确定合适的电压。

2. 电流：电磁阀的电流是指电磁线圈通电时的电流大小。

电流的大小直接影响电磁力的大小，从而影响阀芯的运动状态。

3. 通径：电磁阀的通径是指阀门内部的通道直径。

通径的大小决定了电磁阀的流量大小，通常以英寸或毫米为单位。

4. 工作压力：电磁阀的工作压力是指阀门能够承受的最大压力。
