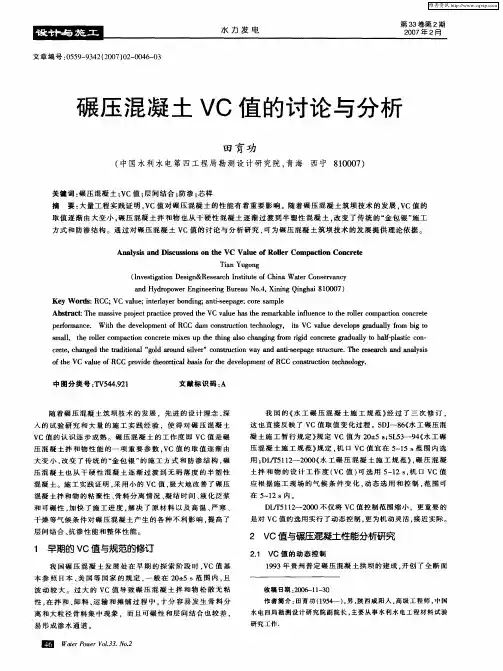

碾压混凝土VC值的讨论与分析

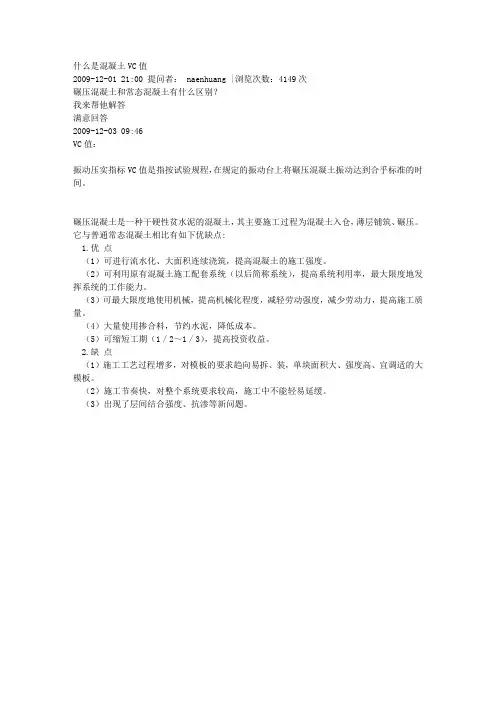

什么是混凝土VC值
2009-12-01 21:00 提问者： naenhuang |浏览次数：4149次
碾压混凝土和常态混凝土有什么区别？
我来帮他解答
满意回答
2009-12-03 09:46
VC值：
振动压实指标VC值是指按试验规程，在规定的振动台上将碾压混凝土振动达到合乎标准的时间。

碾压混凝土是一种干硬性贫水泥的混凝土，其主要施工过程为混凝土入仓，薄层铺筑、碾压。

它与普通常态混凝土相比有如下优缺点:
1.优点
（1）可进行流水化、大面积连续浇筑，提高混凝土的施工强度。

（2）可利用原有混凝土施工配套系统（以后简称系统），提高系统利用率，最大限度地发挥系统的工作能力。

（3）可最大限度地使用机械，提高机械化程度，减轻劳动强度，减少劳动力，提高施工质量。

（4）大量使用掺合料，节约水泥，降低成本。

（5）可缩短工期（1／2～1／3），提高投资收益。

2.缺点
（1）施工工艺过程增多，对模板的要求趋向易拆、装，单块面积大、强度高、宜调适的大模板。

（2）施工节奏快，对整个系统要求较高，施工中不能轻易延缓。

（3）出现了层间结合强度、抗渗等新问题。

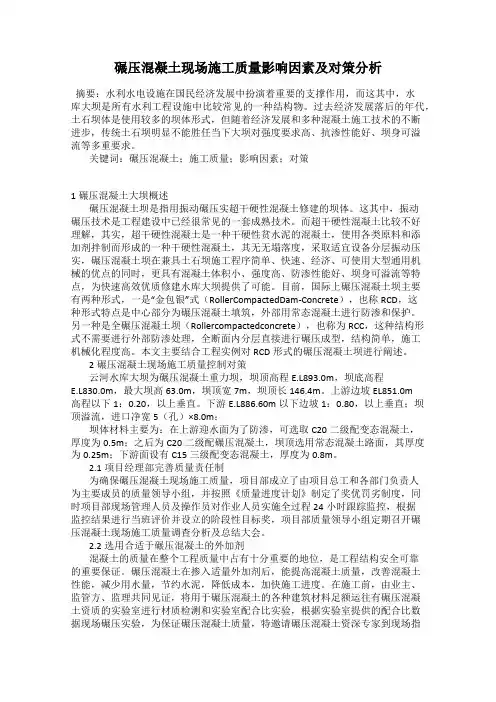

碾压混凝土现场施工质量影响因素及对策分析摘要：水利水电设施在国民经济发展中扮演着重要的支撑作用，而这其中，水库大坝是所有水利工程设施中比较常见的一种结构物。

过去经济发展落后的年代，土石坝体是使用较多的坝体形式，但随着经济发展和多种混凝土施工技术的不断进步，传统土石坝明显不能胜任当下大坝对强度要求高、抗渗性能好、坝身可溢流等多重要求。

关键词：碾压混凝土；施工质量；影响因素；对策1碾压混凝土大坝概述碾压混凝土坝是指用振动碾压实超干硬性混凝土修建的坝体。

这其中，振动碾压技术是工程建设中已经很常见的一套成熟技术。

而超干硬性混凝土比较不好理解，其实，超干硬性混凝土是一种干硬性贫水泥的混凝土，使用各类原料和添加剂拌制而形成的一种干硬性混凝土，其无无塌落度，采取适宜设备分层振动压实，碾压混凝土坝在兼具土石坝施工程序简单、快速、经济、可使用大型通用机械的优点的同时，更具有混凝土体积小、强度高、防渗性能好、坝身可溢流等特点，为快速高效优质修建水库大坝提供了可能。

目前，国际上碾压混凝土坝主要有两种形式，一是“金包银”式（RollerCompactedDam-Concrete），也称RCD，这种形式特点是中心部分为碾压混凝土填筑，外部用常态混凝土进行防渗和保护。

另一种是全碾压混凝土坝（Rollercompactedconcrete），也称为RCC，这种结构形式不需要进行外部防渗处理，全断面内分层直接进行碾压成型，结构简单，施工机械化程度高。

本文主要结合工程实例对RCD形式的碾压混凝土坝进行阐述。

2碾压混凝土现场施工质量控制对策云河水库大坝为碾压混凝土重力坝，坝顶高程E.L893.0m，坝底高程E.L830.0m，最大坝高63.0m，坝顶宽7m，坝顶长146.4m。

上游边坡EL851.0m高程以下1：0.20，以上垂直。

下游E.L886.60m以下边坡1：0.80，以上垂直；坝顶溢流，进口净宽5（孔）×8.0m；坝体材料主要为：在上游迎水面为了防渗，可选取C20二级配变态混凝土，厚度为0.5m；之后为C20二级配碾压混凝土，坝顶选用常态混凝土路面，其厚度为0.25m；下游面设有C15三级配变态混凝土，厚度为0.8m。

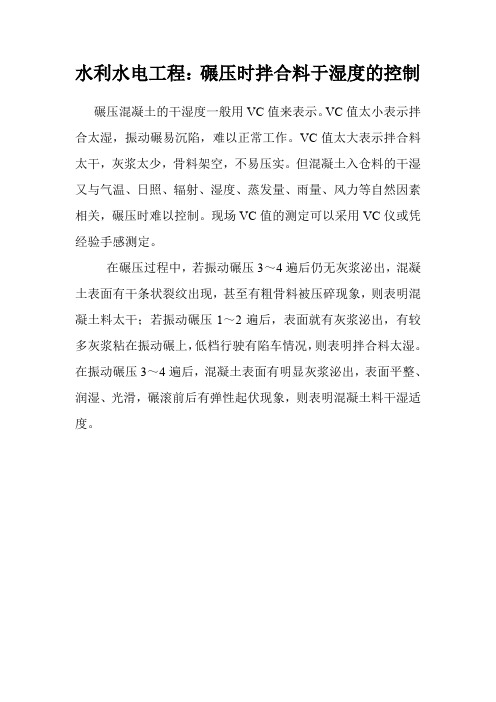

水利水电工程：碾压时拌合料于湿度的控制碾压混凝土的干湿度一般用VC值来表示。

VC值太小表示拌合太湿，振动碾易沉陷，难以正常工作。

VC值太大表示拌合料太干，灰浆太少，骨料架空，不易压实。

但混凝土入仓料的干湿又与气温、日照、辐射、湿度、蒸发量、雨量、风力等自然因素相关，碾压时难以控制。

现场VC值的测定可以采用VC仪或凭经验手感测定。

在碾压过程中，若振动碾压3～4遍后仍无灰浆泌出，混凝土表面有干条状裂纹出现，甚至有粗骨料被压碎现象，则表明混凝土料太干；若振动碾压1～2遍后，表面就有灰浆泌出，有较多灰浆粘在振动碾上，低档行驶有陷车情况，则表明拌合料太湿。

在振动碾压3～4遍后，混凝土表面有明显灰浆泌出，表面平整、润湿、光滑，碾滚前后有弹性起伏现象，则表明混凝土料干湿适度。

碾压混凝土坝施工技术要点分析摘要：随着碾压混凝土筑坝技术的应用和普及，碾压混凝土大坝建造施工技术已成为水利工程大坝首选坝型技术之一，它具有施工速度快和工程造价低的特点，受到业主和设计单位的青睐。

本文介绍了碾压混凝土坝施工技术的优点，指出了当前碾压混凝土坝工程建造施工中存在的问题，重点对碾压混凝土坝施工技术要点进行了分析总结。

关键词：碾压混凝土坝；施工技术；技术要点碾压混凝土施工技术是干硬性混凝土建造水利大坝的重要施工工艺之一，振动碾压施工方法是一种非常好的混凝土施工技术。

它的机械化程度比较高，大大的缩短了水利大坝的建设工期，科学合理的简化了施工的工序，可以有效的降低混凝土大坝的投入资金，这种技术打破了原来传统的混凝土水利大坝的浇筑方式，已经成为了现代水利工程大坝普遍采用的坝型之一。

因此加强碾压混凝土坝施工技术分析研究是一项非常重要的工作，应当得到所有水利工程人员的重视。

1、碾压混凝土坝施工技术的优点1.1性能方面具有优越性。

碾压混凝土(RCC)作为一种干硬性混合料，无塌落度，施工方法接近于土石坝的填筑方法，采用通仓薄层铺料，振动碾压压实。

与常规混凝土相比，无论在材料消耗、施工效率，还是其本身性能等方面都有明显的优越性。

1.2施工速度快，建设周期短。

RCC可全断面上升，其上升速度可达到15～25m/月。

因此，比常态混凝土坝的工期可缩短l/3～l/2。

1.3坝体结构简单而经济。

由于RCC取消了纵缝和灌浆系统，不需要一期冷却和二期冷却，同时，横缝可达到30～80m一条。

这种横缝不需要立摸，只需在RCC每层碾压完毕后用截缝机在现场截缝即可。

所以能够节约大笔材料费和人工费。

1.4可用当地骨料，一般不要特殊处理。

常态混凝土能用的砂砾料或人工碎石料，RCC都能用。

特别是人工碎石的石粉，常态混凝土不能用，而RCC可以用。

一般砂中可达8%～17%。

如用石灰岩石粉还可节约水泥，同时可改善RCC的可压性能，如普定RCC，掺l7%的灰岩粉后，RCC的水泥用量可降到50kg/m 3。

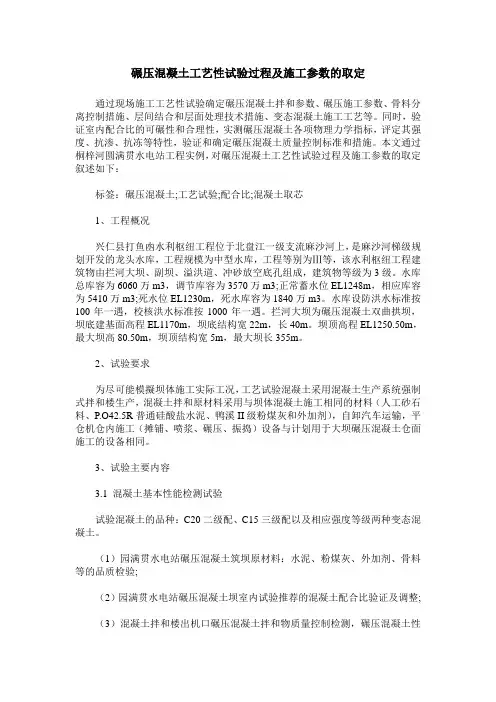

碾压混凝土工艺性试验过程及施工参数的取定通过现场施工工艺性试验确定碾压混凝土拌和参数、碾压施工参数、骨料分离控制措施、层间结合和层面处理技术措施、变态混凝土施工工艺等。

同时，验证室内配合比的可碾性和合理性，实测碾压混凝土各项物理力学指标，评定其强度、抗渗、抗冻等特性，验证和确定碾压混凝土质量控制标准和措施。

本文通过桐梓河圆满贯水电站工程实例，对碾压混凝土工艺性试验过程及施工参数的取定叙述如下：标签：碾压混凝土;工艺试验;配合比;混凝土取芯1、工程概况兴仁县打鱼凼水利枢纽工程位于北盘江一级支流麻沙河上，是麻沙河梯级规划开发的龙头水库，工程规模为中型水库，工程等别为Ⅲ等，该水利枢纽工程建筑物由拦河大坝、副坝、溢洪道、冲砂放空底孔组成，建筑物等级为3级。

水库总库容为6060万m3，调节库容为3570万m3;正常蓄水位EL1248m，相应库容为5410万m3;死水位EL1230m，死水库容为1840万m3。

水库设防洪水标准按100年一遇，校核洪水标准按1000年一遇。

拦河大坝为碾压混凝土双曲拱坝，坝底建基面高程EL1170m，坝底结构宽22m，长40m。

坝顶高程EL1250.50m，最大坝高80.50m，坝顶结构宽5m，最大坝长355m。

2、试验要求为尽可能模擬坝体施工实际工况，工艺试验混凝土采用混凝土生产系统强制式拌和楼生产，混凝土拌和原材料采用与坝体混凝土施工相同的材料（人工砂石料、P.O42.5R普通硅酸盐水泥、鸭溪II级粉煤灰和外加剂），自卸汽车运输，平仓机仓内施工（摊铺、喷浆、碾压、振捣）设备与计划用于大坝碾压混凝土仓面施工的设备相同。

3、试验主要内容3.1 混凝土基本性能检测试验试验混凝土的品种：C20二级配、C15三级配以及相应强度等级两种变态混凝土。

（1）园满贯水电站碾压混凝土筑坝原材料：水泥、粉煤灰、外加剂、骨料等的品质检验;（2）园满贯水电站碾压混凝土坝室内试验推荐的混凝土配合比验证及调整;（3）混凝土拌和楼出机口碾压混凝土拌和物质量控制检测，碾压混凝土性能试验（VC值、含气量、容重、凝结时间、温度）;（4）仓面碾压混凝土拌合物质量控制监测，碾压混凝土性能试验（VC值、含气量、容重、凝结时间、温度）;（5）出机口碾压混凝土力学性能试验（包括容重，7d、28d、90d抗压强度、抗拉强度、抗压弹模、抗冻、抗渗性能），并进行28d、90d极限拉伸值测定;（6）现场90d碾压混凝土钻孔取芯样物理力学性能试验（包括容重、抗压强度、抗拉强度、静力弹性模量、抗渗、抗冻等），并进行28d、90d极限拉伸值测定;（7）碾压混凝土内部温升，自身体积变形观测;（8）碾压混凝土层间及自身抗渗的压水性试验。

碾压混凝土现场工艺试验总结1、概况在主坝碾压混凝土浇筑前，针对工程实际选用的材料和施工设备，室内试验确定的混凝土配合比，拌和方式，进行现场试验。

试验共进行了两次。

第一次于7月21日开始至7月24日结束。

试验在不采取预冷骨料和加冷水（冰）拌合等温控措施的条件下进行。

一共4层，第一层临近结束时突降暴雨，其后第二至四层试验过程中，天气晴好。

试验中，拌和物机口温度28～30℃，入仓温度31℃左右，仓面气温35～41℃（中午），高温时段仓面安排两台喷雾机定时喷雾降温。

试验暴露出了诸多问题，在总结前次试验失败原因的基础上，于10月11日至12日在原试验块上加做了第二次试验。

第二次试验一共进行了2层，试验过程中最高气温28℃，不间断下雨，覆盖较及时。

2、工艺试验目的、要求及内容2.1 工艺试验目的通过现场工艺试验确定碾压混凝土拌和工艺参数，碾压施工参数，骨料分离控制措施，层面处理技术措施，成缝工艺，变态混凝土施工工艺；同时验证室内选定配合比的可碾性和合理性，确定各分区混凝土施工配合比。

2.2 工艺试验要求为尽可能模拟坝体施工工况，工艺试验混凝土采用强制式拌和楼（2×3m3）生产，混凝土拌和原材料采用与坝体混凝土施工相同的材料（人工砂石料、水泥、粉煤灰和外加剂），采用20t自卸汽车运输，试验施工设备与计划用于大坝碾压混凝土仓面施工的设备相同。

摊铺设备：第一次试验为SD160推土机；第二次为S16D推土机。

碾压设备：第一次试验为三一重工YZC13F双轮振动碾，振动频率42～50mm，激振力为140～90KN，振动轮直径1250mm、宽度2135mm；第二次为中联重科YZC13H双轮振动碾，振动频率39～46mm，激振力为125～90KN，振动轮直径1250mm、宽度2100mm。

成缝设备采用蛙夯改装。

水泥+粉煤灰净浆制浆设备为GZSJ600高速制浆机，人工加浆。

变态混凝土及微塌混凝土振捣设备为100型硬轴振捣器。

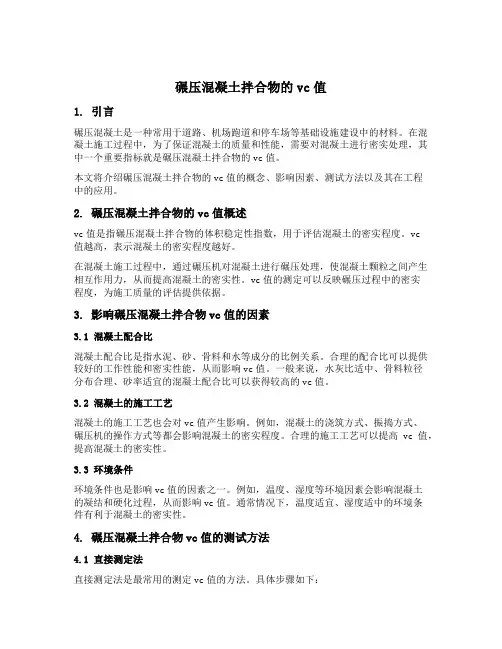

碾压混凝土拌合物的vc值1. 引言碾压混凝土是一种常用于道路、机场跑道和停车场等基础设施建设中的材料。

在混凝土施工过程中，为了保证混凝土的质量和性能，需要对混凝土进行密实处理，其中一个重要指标就是碾压混凝土拌合物的vc值。

本文将介绍碾压混凝土拌合物的vc值的概念、影响因素、测试方法以及其在工程中的应用。

2. 碾压混凝土拌合物的vc值概述vc值是指碾压混凝土拌合物的体积稳定性指数，用于评估混凝土的密实程度。

vc值越高，表示混凝土的密实程度越好。

在混凝土施工过程中，通过碾压机对混凝土进行碾压处理，使混凝土颗粒之间产生相互作用力，从而提高混凝土的密实性。

vc值的测定可以反映碾压过程中的密实程度，为施工质量的评估提供依据。

3. 影响碾压混凝土拌合物vc值的因素3.1 混凝土配合比混凝土配合比是指水泥、砂、骨料和水等成分的比例关系。

合理的配合比可以提供较好的工作性能和密实性能，从而影响vc值。

一般来说，水灰比适中、骨料粒径分布合理、砂率适宜的混凝土配合比可以获得较高的vc值。

3.2 混凝土的施工工艺混凝土的施工工艺也会对vc值产生影响。

例如，混凝土的浇筑方式、振捣方式、碾压机的操作方式等都会影响混凝土的密实程度。

合理的施工工艺可以提高vc值，提高混凝土的密实性。

3.3 环境条件环境条件也是影响vc值的因素之一。

例如，温度、湿度等环境因素会影响混凝土的凝结和硬化过程，从而影响vc值。

通常情况下，温度适宜、湿度适中的环境条件有利于混凝土的密实性。

4. 碾压混凝土拌合物vc值的测试方法4.1 直接测定法直接测定法是最常用的测定vc值的方法。

具体步骤如下：1.准备一定数量的混凝土样品。

2.将样品放入碾压机中进行碾压处理。

3.碾压结束后，测量样品的体积。

4.计算vc值，即样品的体积与原始体积之比。

4.2 间接测定法间接测定法是通过测量混凝土的密度和含水率来计算vc值。

具体步骤如下：1.测量混凝土样品的质量。

2.测量混凝土样品的体积。

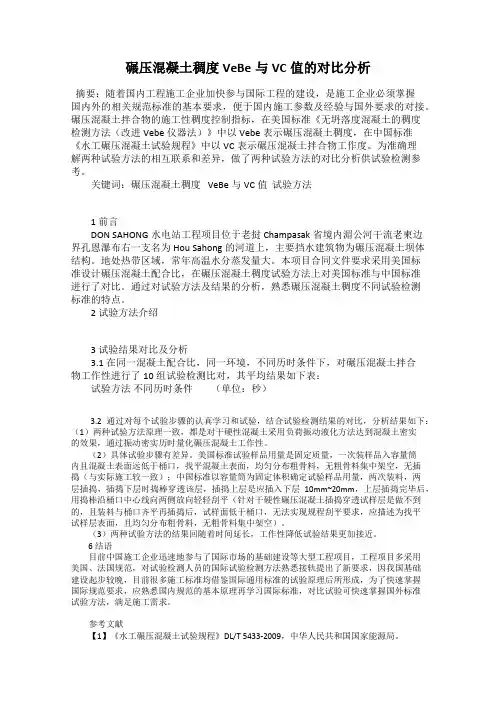

碾压混凝土稠度VeBe与VC值的对比分析摘要：随着国内工程施工企业加快参与国际工程的建设，是施工企业必须掌握国内外的相关规范标准的基本要求，便于国内施工参数及经验与国外要求的对接。

碾压混凝土拌合物的施工性稠度控制指标，在美国标准《无坍落度混凝土的稠度检测方法（改进Vebe仪器法）》中以Vebe表示碾压混凝土稠度，在中国标准《水工碾压混凝土试验规程》中以VC表示碾压混凝土拌合物工作度。

为准确理解两种试验方法的相互联系和差异，做了两种试验方法的对比分析供试验检测参考。

关键词：碾压混凝土稠度 VeBe与VC值试验方法1 前言DON SAHONG水电站工程项目位于老挝Champasak省境内湄公河干流老柬边界孔恩瀑布右一支名为Hou Sahong的河道上，主要挡水建筑物为碾压混凝土坝体结构。

地处热带区域，常年高温水分蒸发量大。

本项目合同文件要求采用美国标准设计碾压混凝土配合比，在碾压混凝土稠度试验方法上对美国标准与中国标准进行了对比。

通过对试验方法及结果的分析，熟悉碾压混凝土稠度不同试验检测标准的特点。

2 试验方法介绍3 试验结果对比及分析3.1在同一混凝土配合比，同一环境，不同历时条件下，对碾压混凝土拌合物工作性进行了10组试验检测比对，其平均结果如下表：试验方法不同历时条件（单位：秒）3.2通过对每个试验步骤的认真学习和试验，结合试验检测结果的对比，分析结果如下：（1）两种试验方法原理一致，都是对干硬性混凝土采用负荷振动液化方法达到混凝土密实的效果，通过振动密实历时量化碾压混凝土工作性。

（2）具体试验步骤有差异。

美国标准试验样品用量是固定质量，一次装样品入容量筒内且混凝土表面远低于桶口，找平混凝土表面，均匀分布粗骨料，无粗骨料集中架空，无插捣（与实际施工较一致）；中国标准以容量筒为固定体积确定试验样品用量，两次装料，两层插捣，插捣下层时捣棒穿透该层，插捣上层是应插入下层10mm~20mm，上层插捣完毕后，用捣棒沿桶口中心线向两侧放向轻轻刮平（针对干硬性碾压混凝土插捣穿透试样层是做不到的，且装料与桶口齐平再插捣后，试样面低于桶口，无法实现规程刮平要求，应描述为找平试样层表面，且均匀分布粗骨料，无粗骨料集中架空）。

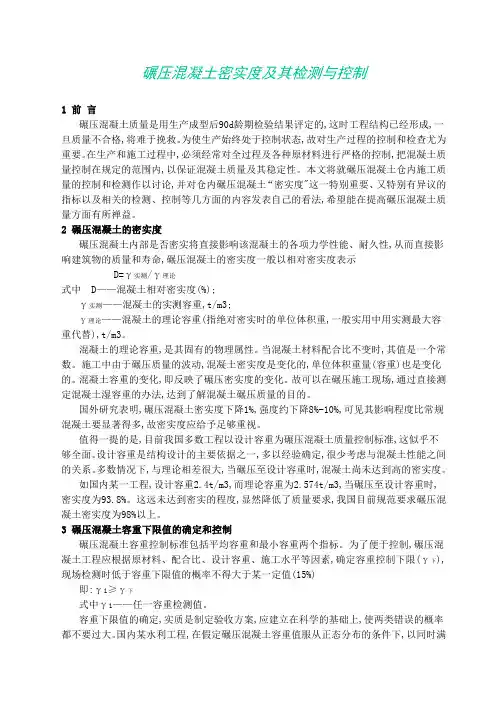

碾压混凝土密实度及其检测与控制1 前言碾压混凝土质量是用生产成型后90d龄期检验结果评定的,这时工程结构已经形成,一旦质量不合格,将难于挽救。

为使生产始终处于控制状态,故对生产过程的控制和检查尤为重要。

在生产和施工过程中,必须经常对全过程及各种原材料进行严格的控制,把混凝土质量控制在规定的范围内,以保证混凝土质量及其稳定性。

本文将就碾压混凝土仓内施工质量的控制和检测作以讨论,并对仓内碾压混凝土“密实度"这一特别重要、又特别有异议的指标以及相关的检测、控制等几方面的内容发表自己的看法,希望能在提高碾压混凝土质量方面有所禅益。

2 碾压混凝土的密实度碾压混凝土内部是否密实将直接影响该混凝土的各项力学性能、耐久性,从而直接影响建筑物的质量和寿命,碾压混凝土的密实度一般以相对密实度表示D=γ实测/γ理论式中 D——混凝土相对密实度(%);γ实测——混凝土的实测容重,t/m3;γ理论——混凝土的理论容重(指绝对密实时的单位体积重,一般实用中用实测最大容重代替),t/m3。

混凝土的理论容重,是其固有的物理属性。

当混凝土材料配合比不变时,其值是一个常数。

施工中由于碾压质量的波动,混凝土密实度是变化的,单位体积重量(容重)也是变化的。

混凝土容重的变化,即反映了碾压密实度的变化。

故可以在碾压施工现场,通过直接测定混凝土湿容重的办法,达到了解混凝土碾压质量的目的。

国外研究表明,碾压混凝土密实度下降1%,强度约下降8%-10%,可见其影响程度比常规混凝土要显著得多,故密实度应给予足够重视。

值得一提的是,目前我国多数工程以设计容重为碾压混凝土质量控制标准,这似乎不够全面。

设计容重是结构设计的主要依据之一,多以经验确定,很少考虑与混凝土性能之间的关系。

多数情况下,与理论相差很大,当碾压至设计容重时,混凝土尚未达到高的密实度。

如国内某一工程,设计容重2.4t/m3,而理论容重为2.574t/m3,当碾压至设计容重时,密实度为93.8%。

浅谈碾压混凝土Vc值的确定2000级水工刘健龙李凤平摘要碾压混凝土作为一门新兴的混凝土施工方法,还有很多的不成熟性.从影响碾压混凝土Vc值的主要因数分析,确定施工时Vc值的控制方法。

关键词碾压混凝土稠度1 前言碾压混凝土起源于30年代的干贫混凝土,70年代进入世界性科学实验阶段,由于其筑坝速度快,工期短,投资省等优点,在大体积混凝土施工中很快得到普遍使用.从80年代起,我国在福建坑口水电站建的拦河重力坝是第一座碾压混凝土坝,以后贵州乌江普定水电站的栏河大坝是我国第一座碾压混凝土拱坝,江垭水库大坝,三峡工程的纵向碾压混凝土施工中对有些技术难题进行了研究,积累了不少宝贵经验.尽管碾压混凝土建筑技术已经取得了重大的进步,但它作为一门新兴的施工方法,还有诸多的不足之处,其重点问题就是碾压混凝土稠度的确定.所谓稠度,就是在一定的振动条件下,碾压混凝土的液化有一个临界时间,达到临界时间后混凝土迅速液化,这个时间可间接表示碾压混凝土的流动性.又称稠度.亦称Vc值.2 影响碾压混凝土拌和物Vc值的主要因素碾压混凝土Vc值受多方面因素的影响,主要有:<1> 单位用水量在保护水胶比不变的情况下,碾压混凝土拌和物的Vc值随单位用水量的增加而减少,这是因为水胶比不变,随着单位用水量的增加,亦即胶凝材料用量增大.拌和物颗粒和周围浆层厚度增大,游离浆体增多,因而拌和物Vc值减少.<2> 拌和物粗骨料在水胶比和单位用水量一定的条件下,人工骨料拌和物Vc值大于天然骨料的Vc值,这是因为人工骨料表面粗糙多棱角,它和浆体的粘附力和机械咬合力比天然骨料大,两者界面的粘附力也大;同时人工骨料拌和物Vc 值要比天然骨料Vc值大,对于同样的级配,在其他条件不变的情况下,中粗颗粒较多,则其比表面积小,空隙率小,这是充填空隙所需的浆量小,相应游离浆体多,拌和物的Vc值便小.<3> 粉煤灰的用量在其它条件不变的情况下,粉煤灰需水量越大则胶凝材料浆体越稠,相应游离浆体体积减小,拌和物Vc值越大.若水胶比和胶凝材料用量一定,增加粉煤灰用量,浆体内聚力略有增加.拌和物Vc值随之增加,但当粉煤灰超过一定用量时,随着粉煤灰掺量的增加,胶凝材料浆体体积增大,拌和物Vc值反而会降低.<4> 砂率在水胶比和胶凝材料用量保持不变的条件下,碾压混凝土拌和物Vc值与砂率的关系曲线关系,也就是拌和物Vc值有极小值,砂率有最优值.当砂率大于最优值时,拌和物Vc值随砂率的增大而增大,这是因为增加砂率实际上是增大了骨料的总比表面积,减小了游离浆体积,因而拌和物Vc值大;当砂率小于最优值时,拌和物Vc值随砂率的减小而增大.这是因为砂率过小,砂浆不足以填充粗骨料的空隙,拌和物粗糙,内摩擦力增大,因而Vc值也增大.实验表明,碾压混凝土拌和物振实密度达到最大值时,砂率达到上述的最优值,亦即拌和物的Vc值达到极小值.<5> 外加剂掺量外加剂的掺入影响浆体的内聚力,因而影响临界浆层厚度和游离体体积,最终也影响了拌和物的Vc 值.通常情况下,掺入减水剂,缓凝剂和引气剂,可以使拌和物Vc值降低.3 碾压混凝土拌和物Vc值的控制碾压混凝土在施工过程中,由于施工工艺和效率的不同,拌和物的Vc值会随着时间的延长而变大.实验表明,拌和物的Vc值损失程度不一样,其碾压后的密实程度就不一样,混凝土强度,抗渗性能也就不一样;若碾压混凝土拌和物Vc值超过一定限度,势必影响拌和物的可碾性,就不可避免地影响了碾压混凝土的质量.根据我国<<水工碾压砼施工规范>>的要求,碾压混凝土Vc值机口宜控制在5~15s,施工现场宜控制在10~20s.当然,根据工程施工的具体情况,在不同的施工现场,就要求在设计允许的范围内,根据不同的情况采取不同的Vc值来保证碾压混凝土的可碾性,进而保证碾压混凝土的强度和抗渗性能.例如:气温高时,可采取较小的Vc值,气温低时,可采取较大的Vc值;晴天可采取较小的Vc值,雨天(设计允许的降雨强度)可采取较大的Vc值;施工现场离拌和楼远时,可采取较小的Vc值,近时可采取较大的Vc值。

碾压混凝土坝施工技术分析发表时间：2017-06-06T16:14:14.607Z 来源：《建筑学研究前沿》2017年2月上作者：潘亚军[导读] 对我国的水利工程建设成本十分有利，节约了不必要的现场施工成本。

武汉工程大学资土学院湖北省武汉市 430073摘要：改革开放后，我国的经济得到迅猛的发展。

与此同时，与民生相关的基础设施与工程也得到了快速的发展。

尤其是水利工程在我国经济发展以及人民生活中地位的不断提升，国家相关部门已经开始逐渐的重视水利工程的施工技术，同时不断在加大对水利工程的各方面的支持和投入。

水利工程具有防洪、治涝、灌溉、供水和发电等功能，在国民经济中具有举足轻重的作用。

碾压混凝土坝因自身特点得到广泛的应用，随着相关实验研究和实践探索，碾压混凝土坝的施工技术得到持续的创新与完善。

对水利工程碾压混凝土坝施工技术进行详细的分析，能够有效的提升我国水利工程大坝施工的施工技术，同时也为水利工程施工技术朝着生态、创新的方向发展提供参考。

关键词：水利工程；碾压混凝土坝；碾压混凝土施工技术；分析1碾压混凝土坝的发展状况现阶段我国大坝施工常用的施工技术是混凝土碾压施工，其主要原因是混凝土碾压施工非常符合我国大坝施工施工具体条件以及施工实际环境。

同时，对我国的水利工程建设成本十分有利，节约了不必要的现场施工成本。

碾压混凝土坝是采用碾压土石坝的施工方法，使用干贫混凝土修建的混凝土坝，是混凝土坝施工的一种新技术。

其特点是将土石坝大型施工机械用到混凝土坝施工上，实现快速、大仓面碾压施工。

与常态混凝土相比，碾压混凝土具有节省水泥，施工程序简化，缩短工期，节省投资等优点，它是混凝土筑坝技术的一项革新，在技术经济上有很大的优势。

1970年美国加州大学拉斐尔教授首次提出碾压混凝土的概念[1]，正式大规模运用于大坝在1976年，迄今碾压混凝土坝这项新技术已被工程界人士所接受和认可，在施工，设计和机械等各方面取得了迅速的发展。

曼点水库碾压混凝土VC值控制杨晓龙发布时间：2021-08-05T06:12:53.876Z 来源：《防护工程》2021年11期作者：杨晓龙[导读] 曼点水库位于云南省西双版纳傣族自治州景洪市与勐海县交界的嘎洒镇曼点村回老新寨附近，位于纳板河一级支流曼点河上，纳板河为澜沧江右岸一级支流。

云南建投第一水利水电建设有限公司云南昆明 650217摘要：碾压混凝土的VC值是碾压混凝土拌和物性能的一项重要指标，VC值直接关系到碾压混凝土的合和易性、可碾性；另外，碾压混凝土拌和物VC值超过一定限度，就会影响拌和物的性能，进而影响碾压混凝土的质量，因此，有必要在施工过程中对碾压混凝土VC值进行控制。

关键词：碾压混凝土；配合比；混凝土性能1.概述1.1 工程概述曼点水库位于云南省西双版纳傣族自治州景洪市与勐海县交界的嘎洒镇曼点村回老新寨附近，位于纳板河一级支流曼点河上，纳板河为澜沧江右岸一级支流。

水库控制径流面积79.8km2，坝址断面多年平均径流量6150万m3。

总库容1234万m3，正常库容1098万m3。

曼点水库为碾压混凝土重力坝，共分为11个坝段，每个坝段20m～24m。

大坝坝顶高程EL1090m，坝基最小高程EL1012m，最大坝高78m，坝顶长度231m。

坝体混凝土总量约23万m3，碾压混凝土方量18万m3。

碾压混凝土采用条带法、平层施工。

单层施工厚度30cm，单仓热升层施工高度3m（10层）。

单仓混凝土浇筑最大方量2.3万m3。

1.2 碾压混凝土介绍根据《水利水电工程技术术语》SL26-2012中，8.4.3.31对碾压混凝土解释为将干硬性混凝土经过运输、薄层摊铺并用振动碾压实的混凝土。

碾压混凝土是一种干硬性、贫水泥、多掺合料、碾压施工工艺砼；具有能大面积连续浇筑、可以循环使用的拌合系统、节约水泥、提高机械化，减少劳动力等优点，但是也具有施工工艺多、对拌和系统要求高、对模板要求具有足够的稳定性、刚度、强度，且拆装方便等缺点；施工控制的要点：混凝土拌制、运输入仓、卸料平仓、碾压、切缝、变态混凝土施工、异种混凝土施工、结合部位处理等。

碾压混凝土质量管理要点(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--现场碾压混凝土旁站监督质量控制要点现场监理工程师进行旁站监督任务时，需提前仔细阅读已审批的仓面设计，了解本仓混凝土浇筑方法、材料分区、冷却水管铺设、温度计埋设、预埋件埋设位置、人员及设备配置等情况。

1 试验检测碾压混凝土设计一般VC值为2～5s，变态混凝土一般设计坍落度为3~5cm，常态混凝土一般设计坍落度为7~9cm。

表1-1 混凝土仓面检测项目及检测频率表1-2 钢筋现场质量检测及检测频率验收批接头数量可扩大1倍。

表1-3 铜止水现场质量检测及检测频率2 碾压混凝土温度控制标准碾压混凝土温度控制标准基础温差表2-1 碾压混凝土基础温差上、下层温差标准当老混凝土面（层间歇大于21天）上浇筑混凝土时，老混凝土面以上L/4范围内的新浇混凝土应按上、下层温差控制。

碾压混凝土越冬面处上下层温差的控制标准为15℃，其他部位上下层温差的控制标准为17℃。

内外温差坝体碾压混凝土内外温差的控制标准为17℃。

允许最高温度碾压混凝土容许最高温度见表2-2。

表2-2 碾压混凝土允许最高温度单位坝体设计允许浇筑温度坝体设计允许浇筑温度见表2-3。

表2-3 碾压混凝各月浇筑温度单常态混凝土温控标准基础温差基础温差是指基础约束区范围内，混凝土的最高温度与该部位稳定温度之差。

基础约束区常态混凝土施工控制的基础温差为17℃。

上、下层温差标准在老混凝土面（层间歇大于21天）上浇筑混凝土时，老混凝土面以上L/4范围内的新浇混凝土应按上、下层温差控制。

越冬面处上下层温差的控制标准为16℃，其他部位上下层温差的控制标准为18℃。

内外温差坝体常态混凝土内外温差的控制标准为18℃。

允许最高温度约束区常态混凝土容许最高温为24℃，脱离约束区常态混凝土允许最高温度为26℃。

允许浇筑温度常态约束区混凝土设计允许浇筑温度见表2-4。
