一种阵列天线幅相误差校正方法设计

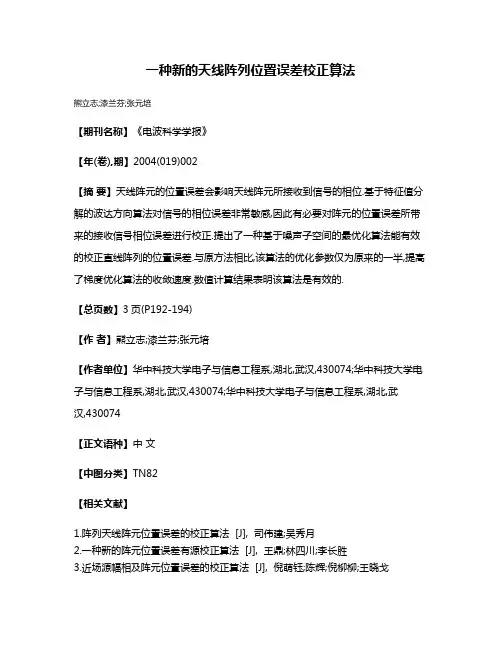

一种新的天线阵列位置误差校正算法
熊立志;漆兰芬;张元培
【期刊名称】《电波科学学报》
【年(卷),期】2004(019)002
【摘要】天线阵元的位置误差会影响天线阵元所接收到信号的相位.基于特征值分解的波达方向算法对信号的相位误差非常敏感,因此有必要对阵元的位置误差所带来的接收信号相位误差进行校正.提出了一种基于噪声子空间的最优化算法能有效的校正直线阵列的位置误差.与原方法相比,该算法的优化参数仅为原来的一半,提高了梯度优化算法的收敛速度.数值计算结果表明该算法是有效的.
【总页数】3页(P192-194)
【作者】熊立志;漆兰芬;张元培
【作者单位】华中科技大学电子与信息工程系,湖北,武汉,430074;华中科技大学电子与信息工程系,湖北,武汉,430074;华中科技大学电子与信息工程系,湖北,武汉,430074
【正文语种】中文
【中图分类】TN82
【相关文献】
1.阵列天线阵元位置误差的校正算法 [J], 司伟建;吴秀月
2.一种新的阵元位置误差有源校正算法 [J], 王鼎;林四川;李长胜
3.近场源幅相及阵元位置误差的校正算法 [J], 倪萌钰;陈辉;倪柳柳;王晓戈
4.近场源幅相及阵元位置误差的校正算法 [J], 倪萌钰; 陈辉; 倪柳柳; 王晓戈
5.基于模拟退火算法校正天线阵列位置误差 [J], 于斌;尹成友;黄冶
因版权原因，仅展示原文概要，查看原文内容请购买。

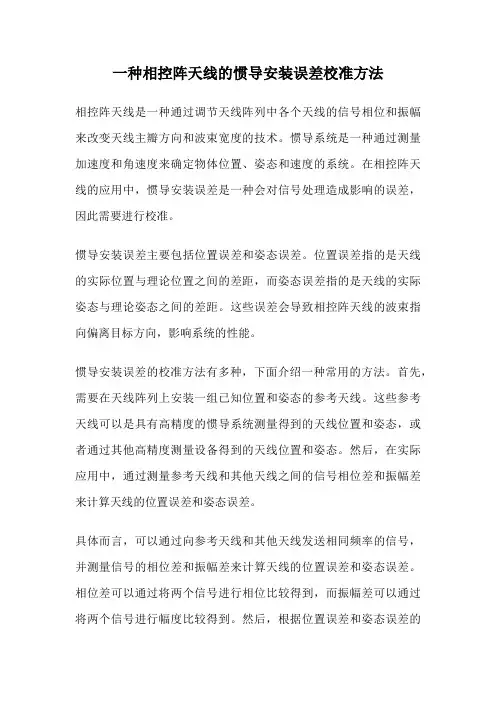

一种相控阵天线的惯导安装误差校准方法相控阵天线是一种通过调节天线阵列中各个天线的信号相位和振幅来改变天线主瓣方向和波束宽度的技术。

惯导系统是一种通过测量加速度和角速度来确定物体位置、姿态和速度的系统。

在相控阵天线的应用中，惯导安装误差是一种会对信号处理造成影响的误差，因此需要进行校准。

惯导安装误差主要包括位置误差和姿态误差。

位置误差指的是天线的实际位置与理论位置之间的差距，而姿态误差指的是天线的实际姿态与理论姿态之间的差距。

这些误差会导致相控阵天线的波束指向偏离目标方向，影响系统的性能。

惯导安装误差的校准方法有多种，下面介绍一种常用的方法。

首先，需要在天线阵列上安装一组已知位置和姿态的参考天线。

这些参考天线可以是具有高精度的惯导系统测量得到的天线位置和姿态，或者通过其他高精度测量设备得到的天线位置和姿态。

然后，在实际应用中，通过测量参考天线和其他天线之间的信号相位差和振幅差来计算天线的位置误差和姿态误差。

具体而言，可以通过向参考天线和其他天线发送相同频率的信号，并测量信号的相位差和振幅差来计算天线的位置误差和姿态误差。

相位差可以通过将两个信号进行相位比较得到，而振幅差可以通过将两个信号进行幅度比较得到。

然后，根据位置误差和姿态误差的计算公式，可以得到天线的位置误差和姿态误差。

在实际应用中，为了提高校准的精度，可以采用多组参考天线和其他天线之间的测量数据进行计算，然后取平均值作为最终的位置误差和姿态误差。

此外，还可以根据实际情况对测量数据进行滤波处理，以减小测量误差对校准结果的影响。

需要注意的是，惯导安装误差的校准需要在天线阵列安装之前进行，以确保天线阵列在实际应用中的准确性和稳定性。

此外，校准过程中需要注意参考天线和其他天线之间的测量数据的准确性和一致性，以确保校准结果的可靠性。

惯导安装误差校准是相控阵天线应用中的重要环节。

通过采用合适的校准方法，可以准确地估计天线的位置误差和姿态误差，从而提高相控阵天线的性能和精度。

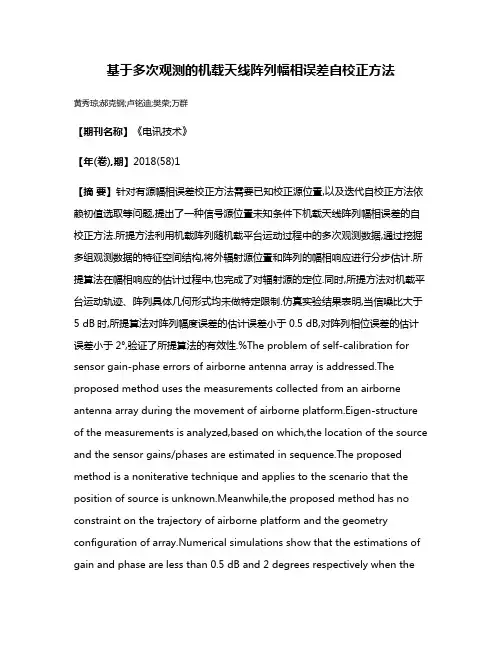

基于多次观测的机载天线阵列幅相误差自校正方法黄秀琼;郝克钢;卢铭迪;樊荣;万群【期刊名称】《电讯技术》【年(卷),期】2018(58)1【摘要】针对有源幅相误差校正方法需要已知校正源位置,以及迭代自校正方法依赖初值选取等问题,提出了一种信号源位置未知条件下机载天线阵列幅相误差的自校正方法.所提方法利用机载阵列随机载平台运动过程中的多次观测数据,通过挖掘多组观测数据的特征空间结构,将外辐射源位置和阵列的幅相响应进行分步估计.所提算法在幅相响应的估计过程中,也完成了对辐射源的定位.同时,所提方法对机载平台运动轨迹、阵列具体几何形式均未做特定限制.仿真实验结果表明,当信噪比大于5 dB时,所提算法对阵列幅度误差的估计误差小于0.5 dB,对阵列相位误差的估计误差小于2°,验证了所提算法的有效性.%The problem of self-calibration for sensor gain-phase errors of airborne antenna array is addressed.The proposed method uses the measurements collected from an airborne antenna array during the movement of airborne platform.Eigen-structure of the measurements is analyzed,based on which,the location of the source and the sensor gains/phases are estimated in sequence.The proposed method is a noniterative technique and applies to the scenario that the position of source is unknown.Meanwhile,the proposed method has no constraint on the trajectory of airborne platform and the geometry configuration of array.Numerical simulations show that the estimations of gain and phase are less than 0.5 dB and 2 degrees respectively when thesignal-to-noise ratio(SNR) is bigger than 5 dB,which verifies the effectiveness of the proposed method.【总页数】5页(P13-17)【作者】黄秀琼;郝克钢;卢铭迪;樊荣;万群【作者单位】中国西南电子技术研究所,成都610036;电子科技大学电子工程学院,成都611731;电子科技大学电子工程学院,成都611731;中国西南电子技术研究所,成都610036;电子科技大学电子工程学院,成都611731【正文语种】中文【中图分类】TN911.7【相关文献】1.基于子空间的幅相误差自校正算法 [J], 鲁祖坤;高鹰;石宇;王更2.一种部分校正均匀线阵幅相误差自校正方法 [J], 王鼎;吴瑛3.一种经典阵元幅相误差、阵元间互耦自校正方法的仿真分析 [J], 赵娜;刘枫;兰家隆4.基于线性变换的阵列幅相误差自校正算法 [J], 曲志昱;吴迪;王炎5.一种基于一维噪声子空间的幅相误差自校正方法 [J], 周治宇;陈豪因版权原因，仅展示原文概要，查看原文内容请购买。

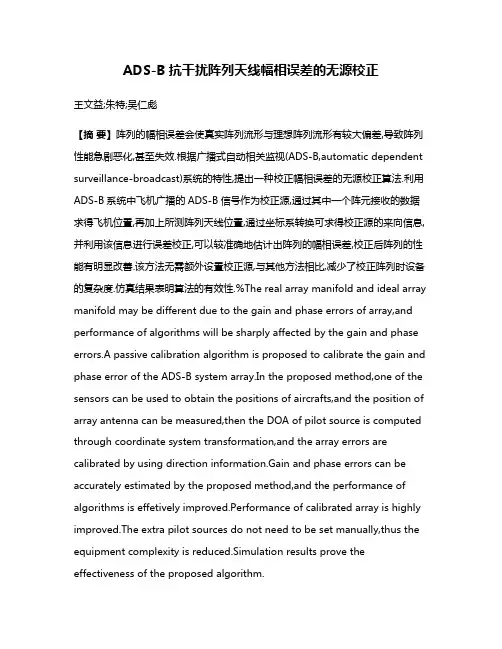

ADS-B抗干扰阵列天线幅相误差的无源校正王文益;朱特;吴仁彪【摘要】阵列的幅相误差会使真实阵列流形与理想阵列流形有较大偏差,导致阵列性能急剧恶化,甚至失效.根据广播式自动相关监视(ADS-B,automatic dependent surveillance-broadcast)系统的特性,提出一种校正幅相误差的无源校正算法.利用ADS-B系统中飞机广播的ADS-B信号作为校正源,通过其中一个阵元接收的数据求得飞机位置,再加上所测阵列天线位置,通过坐标系转换可求得校正源的来向信息,并利用该信息进行误差校正,可以较准确地估计出阵列的幅相误差,校正后阵列的性能有明显改善.该方法无需额外设置校正源,与其他方法相比,减少了校正阵列时设备的复杂度.仿真结果表明算法的有效性.%The real array manifold and ideal array manifold may be different due to the gain and phase errors of array,and performance of algorithms will be sharply affected by the gain and phase errors.A passive calibration algorithm is proposed to calibrate the gain and phase error of the ADS-B system array.In the proposed method,one of the sensors can be used to obtain the positions of aircrafts,and the position of array antenna can be measured,then the DOA of pilot source is computed through coordinate system transformation,and the array errors are calibrated by using direction information.Gain and phase errors can be accurately estimated by the proposed method,and the performance of algorithms is effetively improved.Performance of calibrated array is highly improved.The extra pilot sources do not need to be set manually,thus the equipment complexity is reduced.Simulation results prove the effectiveness of the proposed algorithm.【期刊名称】《中国民航大学学报》【年(卷),期】2017(035)006【总页数】4页(P7-10)【关键词】广播式自动相关监视;幅相误差;阵列校正【作者】王文益;朱特;吴仁彪【作者单位】中国民航大学天津市智能信号与图像处理重点实验室,天津300300;中国民航大学天津市智能信号与图像处理重点实验室,天津300300;中国民航大学天津市智能信号与图像处理重点实验室,天津300300【正文语种】中文【中图分类】V24;TN911广播式自动相关监视系统是新一代的监视系统，装有ADS-B系统的飞机使用普通全球导航卫星系统（GNSS，globalnavigationsatellitesystem）接收机从 GNSS 星座得到其精确位置，然后将该位置与飞机的状态信息（如速度，航向，高度和航班号）广播给能接收ADSB信号的飞机和ADS-B地面站或通过卫星将飞机的位置和其他信息中继到空中交通管制中心[1-2]。

一种宽带接收阵列天线通道幅相校准方法及系统随着通信技术的不断发展，宽带接收阵列天线作为一种重要的通信设备，在无线通信系统、雷达系统以及卫星通信系统中得到了广泛的应用。

然而，由于通道幅相误差的存在，会严重影响接收阵列天线的性能和稳定性。

如何对接收阵列天线进行通道幅相校准成为了当前研究的热点之一。

在这种背景下，本文提出了一种新的宽带接收阵列天线通道幅相校准方法及系统，旨在解决现有技术中存在的一些问题和不足，提高接收阵列天线的性能和稳定性。

该方法及系统的具体实施步骤如下：1. 确定校准信号：需要确定一种适合的校准信号，该信号需要满足在整个宽带范围内具有良好的频率稳定性和相位特性。

2. 信号发射：通过发射设备向接收阵列天线发送校准信号，确保信号在整个宽带范围内能够被接收到。

3. 信号接收：接收阵列天线接收到校准信号后，将信号经过预处理和放大等操作，使其满足后续处理的要求。

4. 通道幅相测量：利用专门的测量设备对接收到的校准信号进行幅相测量，得到每个通道的幅相误差。

5. 幅相校准算法：根据测量得到的幅相误差，设计相应的幅相校准算法，对接收阵列天线的通道进行校准。

6. 系统验证：经过幅相校准后，需要对系统进行验证，确保幅相校准效果符合设计要求。

该方法及系统具有以下优点：1. 宽带范围：能够对接收阵列天线在整个宽带范围内进行幅相校准，保证幅相误差在可接受范围内。

2. 精度高：采用专门的测量设备进行幅相测量和校准算法设计，能够保证幅相校准的精度和稳定性。

3. 自动化：该方法及系统能够实现幅相校准的自动化操作，减轻了人工干预的工作量，提高了校准的效率和准确性。

该方法及系统在宽带接收阵列天线通道幅相校准方面具有较好的应用前景和实际价值，能够有效提高接收阵列天线的性能和稳定性，为相关领域的研究和应用提供了有效的技术支撑和解决方案。

希望该方法及系统能够在未来得到更广泛的推广和应用，为通信技术的发展做出更大的贡献。

随着5G技术的不断成熟和普及，宽带接收阵列天线的应用也越来越广泛。

一种阵列天线阵元幅相、位置误差校正方法袁自月;牛一鸣;杨国;吴文【摘要】针对毫米波热辐射信号弱的问题,该文提出一种对存在阵元幅相、位置误差的线阵进行校正的方法.该文基于低信噪比(SNR)的阵列误差模型,利用单个校正源,其信源方向未精确已知,通过旋转天线阵列在多个校正方位测得校正数据,并估计出阵元幅相、位置误差参数,从而对阵列中的阵元幅相、位置误差进行联合校正.该方法运算复杂度低,具有较高的估计精度,校正性能良好.理论分析和计算机仿真结果表明了该文方法的有效性.【期刊名称】《电子与信息学报》【年(卷),期】2014(036)009【总页数】6页(P2232-2237)【关键词】阵列天线;毫米波;幅相误差;位置误差;校正【作者】袁自月;牛一鸣;杨国;吴文【作者单位】南京理工大学电子工程与光电技术学院南京210094;南京理工大学电子工程与光电技术学院南京210094;南京理工大学电子工程与光电技术学院南京210094;南京理工大学电子工程与光电技术学院南京210094【正文语种】中文【中图分类】TN8201 引言利用毫米波辐射计探测目标是一种有效的无源探测方法，该方法具有隐蔽性好，不受气候条件和战场烟尘影响等优点[1]。

综合孔径辐射计成像技术利用稀疏的小天线阵列合成大的虚拟口径[2]，对目标场景进行成像及探测具有波束控制灵活[3]、信号增益高、抗干扰能力强及空间超分辨率能力高等优点，因而受到极大的关注[4]。

但在实际应用中，阵元间的互耦[5]、阵元幅相误差[6,7](包括各阵元性能不一致和通道间的幅频和相频特性不一致)、阵元位置误差等[8]，会降低毫米波辐射计的探测性能与成像效果。

本文主要研究阵元幅相、位置误差的校正方法。

目前，国内外一些学者正致力于阵列误差校正方法的研究，现有的校正方法主要分为盲校正[9,10]和有源校正两大类[11,12]。

有源校正是在空间设置方位已知的辅助源对阵列误差参数进行离线估计，这类算法运算量小、实现简单，在实际中应用较为广泛。

专利名称：一种适用于毫米波车载雷达领域的阵列天线误差校正方法
专利类型：发明专利
发明人：黄永明,李杨,宋依欣,毛子焕,刘晨文,邵文韬
申请号：CN202010349563.7
申请日：20200428
公开号：CN111537966A
公开日：
20200814
专利内容由知识产权出版社提供
摘要：本发明公开了一种适用于毫米波车载雷达领域的阵列天线误差自校正方法，其包括以下步骤：首先将建立阵列天线误差模型，将其分为馈线长度误差和天线间距误差两大类，其次设置两个位置信息已知的目标，通过其对应的特定距离‑多普勒单元上的相位信息，计算出阵列天线相对理想位置偏差估计距离以及阵列天线固定相位误差估计角度，完成天线阵列的自校正，最后通过天线相对理想位置偏差以及阵列天线固定相位误差估计来修正相位补偿方案和空域导向矢量，完成阵列天线的误差校正，大大提高了后续参数估计的准确性。

申请人：东南大学
地址：210000 江苏省南京市玄武区四牌楼2号
国籍：CN
代理机构：南京经纬专利商标代理有限公司
代理人：罗运红
更多信息请下载全文后查看。
