海底管道铺设介绍

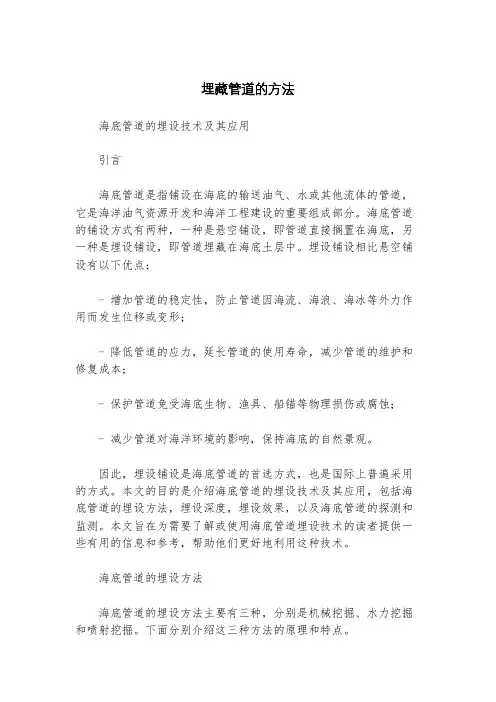

埋藏管道的方法海底管道的埋设技术及其应用引言海底管道是指铺设在海底的输送油气、水或其他流体的管道，它是海洋油气资源开发和海洋工程建设的重要组成部分。

海底管道的铺设方式有两种，一种是悬空铺设，即管道直接搁置在海底，另一种是埋设铺设，即管道埋藏在海底土层中。

埋设铺设相比悬空铺设有以下优点：- 增加管道的稳定性，防止管道因海流、海浪、海冰等外力作用而发生位移或变形；- 降低管道的应力，延长管道的使用寿命，减少管道的维护和修复成本；- 保护管道免受海底生物、渔具、船锚等物理损伤或腐蚀；- 减少管道对海洋环境的影响，保持海底的自然景观。

因此，埋设铺设是海底管道的首选方式，也是国际上普遍采用的方式。

本文的目的是介绍海底管道的埋设技术及其应用，包括海底管道的埋设方法，埋设深度，埋设效果，以及海底管道的探测和监测。

本文旨在为需要了解或使用海底管道埋设技术的读者提供一些有用的信息和参考，帮助他们更好地利用这种技术。

海底管道的埋设方法海底管道的埋设方法主要有三种，分别是机械挖掘、水力挖掘和喷射挖掘。

下面分别介绍这三种方法的原理和特点。

机械挖掘机械挖掘是指利用机械设备在海底开挖沟槽，将管道放入沟槽中，然后用海底土壤或其他材料填埋的方法。

机械设备可以是水下挖掘机、水下铲车、水下切割机等，它们可以通过遥控或人工操作，在海底进行挖掘、铺设和填埋的作业。

机械挖掘的优点是：- 挖掘精度高，可以根据设计要求控制沟槽的宽度、深度和坡度；- 挖掘效率高，可以在短时间内完成大面积的挖掘和铺设；- 挖掘范围广，可以适用于不同的海底地形和土壤类型。

水力挖掘水力挖掘是指利用高压水流冲击海底土壤，将土壤冲刷出来，然后将管道放入冲刷后的沟槽中，最后用海底土壤或其他材料填埋的方法。

水力挖掘可以通过水下喷射器、水下切割机等设备进行。

水力挖掘的优点是：- 挖掘速度快，可以在较短时间内完成大面积的挖掘和铺设；- 挖掘过程中对海洋生态环境的影响较小；- 可以适用于较硬、较坚固的海底土壤。

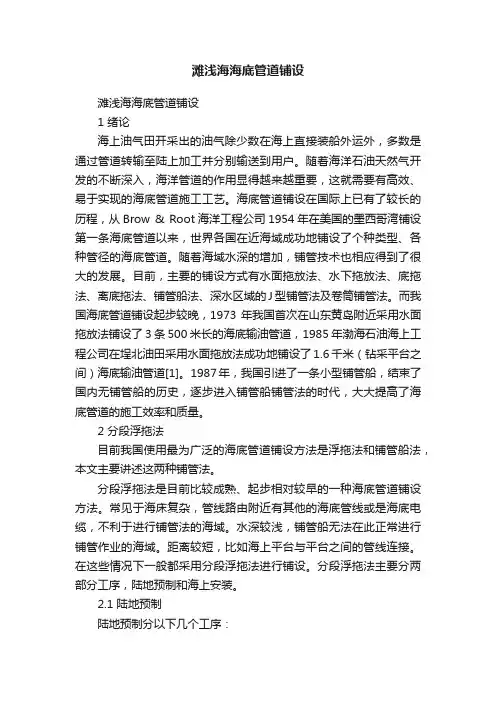

滩浅海海底管道铺设滩浅海海底管道铺设1 绪论海上油气田开采出的油气除少数在海上直接装船外运外，多数是通过管道转输至陆上加工并分别输送到用户。

随着海洋石油天然气开发的不断深入，海洋管道的作用显得越来越重要，这就需要有高效、易于实现的海底管道施工工艺。

海底管道铺设在国际上已有了较长的历程，从Brow & Root海洋工程公司1954年在美国的墨西哥湾铺设第一条海底管道以来，世界各国在近海域成功地铺设了个种类型、各种管径的海底管道。

随着海域水深的增加，铺管技术也相应得到了很大的发展。

目前，主要的铺设方式有水面拖放法、水下拖放法、底拖法、离底拖法、铺管船法、深水区域的J型铺管法及卷筒铺管法。

而我国海底管道铺设起步较晚，1973年我国首次在山东黄岛附近采用水面拖放法铺设了3条500米长的海底输油管道，1985年渤海石油海上工程公司在埕北油田采用水面拖放法成功地铺设了1.6千米（钻采平台之间）海底输油管道[1]。

1987年，我国引进了一条小型铺管船，结束了国内无铺管船的历史，逐步进入铺管船铺管法的时代，大大提高了海底管道的施工效率和质量。

2 分段浮拖法目前我国使用最为广泛的海底管道铺设方法是浮拖法和铺管船法，本文主要讲述这两种铺管法。

分段浮拖法是目前比较成熟、起步相对较早的一种海底管道铺设方法。

常见于海床复杂，管线路由附近有其他的海底管线或是海底电缆，不利于进行铺管法的海域。

水深较浅，铺管船无法在此正常进行铺管作业的海域。

距离较短，比如海上平台与平台之间的管线连接。

在这些情况下一般都采用分段浮拖法进行铺设。

分段浮拖法主要分两部分工序，陆地预制和海上安装。

2.1 陆地预制陆地预制分以下几个工序：1)预制小段。

一般在厂房的滑道预制，连接成大概60米的小段2)套管穿插。

适应于双壁管道3)大段连接。

这个工序在露天场地完成，包括内管和外管的连接4)吊上发送滑道，见图1所示。

5)通球试压6) 安装牵引头7) 除锈防腐、牺牲阳极安装8) 管卡安装和浮筒绑扎，见图2、图3所示。

水下管道的铺设一、概述修建过河管、江心取水头部与岸井连接管、污水向水系排放干管、长距离河底或海底输水管等，应根据水下管道长度、水系深度、水系流速、水底土质、航运要求、管道使用年限、潮汐和风浪情况等因素，选择合适的施工方法。

一般水下管道的铺设方法有围堰法和水下铺管法。

根据技术经济比较，在水系较浅，流速较小，航运不频繁、筑堰材料可以就地取材，筑堰对水系污染可控制在允许范围以内时，一般采用围堰法。

但是，当不具备以上条件时，常采用的是水下铺管法。

水下管道一般有两种铺设方式：1、铺设在水底上；2、埋设在水底下沟槽内；埋设在水底下沟槽内时，沟槽内管顶铺设深度一般为管径的3—4倍，以避免船只抛锚，河床冲刷等影响。

海下管道的埋地铺设，还应防止风暴时管道可能浮漂或下沉，为此，管道应埋设在海床下足够深度。

此外，如果水道较深，水底之上铺管不会影响航运，水底平坦，沿管线没有障碍物和悬空地，管道不会因船只抛锚、流体动力、土壤液化、床底土运动、河床冲刷或其他原因引起破坏，则可将管道直接铺设在稳定的河床或海床上。

水底直接敷设的管道抗震性能要优于水下沟槽埋设。

二、水下沟槽开挖管道水下沟槽敷设一般有3种情况：1、先挖槽后埋管；2、挖槽和埋管同时进行；3、先放管后沉入土内。

这些方法的选择取决于水底土质、水系宽度和深度等因素。

先挖槽后埋管的优点是施工设备简单；缺点是管线定位不易准确，槽底平整度差，沟槽准直度低，而且易于回淤。

因此，当采用这种方法时，应适当选择槽底宽度和开挖深度。

底宽一般为管外径加0.8—1.0m.开挖深度根据回淤情况而定，边坡系数为1：2—1：4.粘土河床的回淤情况并不严重，沙土回淤迅速。

常用的水下沟槽开挖方法和设备有爆破法、岸式索铲、挖泥船、高压泵船等。

爆破法开挖：适用于岩石河床；岸式索铲：适用于狭窄水系。

铲斗用岸上卷扬机曳引。

铲斗顺滑道往上拉，随着挖深增加而往下放滑道。

这种方法可以比较准确地控制沟槽的平面位置和准直度。

浅谈海底油气管道铺设方法、检测和维修摘要：随着国内外对于海洋油气资源的日益重视，海底管道事业也正处于一个蓬勃、快速发展的阶段。

海底管道铺设技术需要在海上建设各类采油平台、钻井以及油气资源的输送设施，为确保海底管道安全生产，应参照海底管道规范，对在役海底管道系统进行全面检测，及时采取维修措施，最大限度地避免管道泄漏事故的发生，这期间相关企业做了不少的研究和总结。

关键词：海底油气管道；铺设技术；海底管道检测；海底管道维修一、海底管道铺设方法1.铺管船法。

目前国际上使用最多铺管方法就是铺管船法。

这种铺管法需要安排一艘起抛锚拖轮或者多艘抛锚拖轮来支持铺管作业。

铺管船铺设法具有抗风浪能力强、适应性广，机动灵活和作业效率高等特点；根据铺管方式和管道在水中的形状包括：S型铺管法、J型铺管法和卷管法。

（1）S型铺管法。

目前海底管道铺设技术中应用最多的方法就是S型铺管法，这种方法一般要安排艘起抛锚拖轮或者多艘起抛锚拖轮来支持铺管，工程在展开之前，需将一个锚定位在海床上，然后将锚缆引过托管架并系到第一根管子的端口，通过托管架的支撑，它会自然的弯曲成“S”型曲线。

根据受力点的不同，可分为三个区域，即上弯段、中间段、下弯段。

上弯段一般是从铺管船上的张紧器开始向下延伸到管道脱离托管架支撑为止；下弯段是从拐点到管线在海床泥面的着地点这段区域；中间段一般较短，即上弯段和下弯段之间的部分。

目前，S型铺管技术可使用多条作业线进行管线预制，需要一个托管架，具有多个焊接站，随着水深的增加，托管架长度会增加、张力也会增大，但它的稳定性会减弱、风险也会增加。

（2）J型铺管法。

J 形铺管法( J-lay) 是自 20 世纪 80 年代以来为了适应铺管水深的不断增加而发展起来，是目前最适于进行深水海底管道铺设的方法。

现阶段，J型铺管法主要有2种类型：即钻井船J型铺管法和带倾斜滑道的J型铺管法。

在铺设过程中，通过借助调节托管架的管道和倾角承受的张力来改善悬空管道的受力状态，达到安全施工的目的。

海底管道下沉与铺设技术研究与应用海底管道下沉与铺设技术是一种在海洋环境下实施管道铺设的方法，主要用于输送油气、水和电力等资源的管道系统。

它在能源交通和海洋发展方面具有重要意义，可以促进国际贸易、加强经济合作，同时也为海洋的可持续利用提供了动力。

本文将对海底管道下沉与铺设技术进行研究，并探讨其在实际应用中的问题和前景。

海底管道下沉与铺设技术的研究是为了解决海洋资源开发和利用过程中的难题而进行的。

传统的管道铺设技术需要大型施工船和昂贵的设备，而海底管道下沉与铺设技术则可以通过在海洋底部进行施工并利用自然力将管道下沉至预定位置，从而减少了施工成本和时间。

该技术的应用领域广泛，不仅用于油气输送和供水管道，还用于海底电力输送和海水淡化工艺。

海底管道下沉与铺设技术的核心是下沉过程中的控制和定位。

在管道下沉过程中，需要确保管道的准确下沉到指定的位置，并且保持正确的水平和垂直状态。

为了实现这一目标，研究人员采用了各种先进的技术手段，如定位系统、水下机器人和潜水员辅助作业等。

这些技术手段的应用可以提高下沉过程的准确性和效率，降低施工风险，并减少对海洋环境的影响。

海底管道下沉与铺设技术的应用也面临一些挑战和困难。

首先是施工环境复杂，海洋底部常常存在大量的泥沙和岩石等障碍物，这给下沉和铺设过程带来了困难。

其次是海洋环境的恶劣条件，如潮汐、海浪、水流和海底地形的不平坦等，也对施工造成了不利影响。

为了应对这些挑战，研究人员不断改进和创新技术手段，例如使用先进的材料、开发新的装备和改进工艺流程等。

海底管道下沉与铺设技术的应用前景非常广阔。

随着能源需求的增长和能源贸易的扩大，海底管道下沉与铺设技术将发挥越来越重要的作用。

以天然气管道为例，通过海底管道的输送可以打破先前依赖陆上管道的限制，降低运输成本，并且可以实现全球范围内的天然气资源开发和利用。

此外，海底管道下沉与铺设技术也可以应用于海洋发电和海洋勘探开发等领域。

因此，继续加强海底管道下沉与铺设技术的研究和应用具有重要意义。

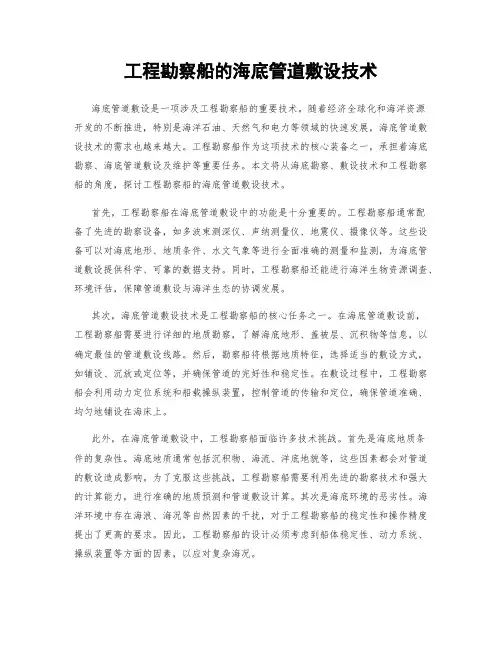

工程勘察船的海底管道敷设技术海底管道敷设是一项涉及工程勘察船的重要技术。

随着经济全球化和海洋资源开发的不断推进，特别是海洋石油、天然气和电力等领域的快速发展，海底管道敷设技术的需求也越来越大。

工程勘察船作为这项技术的核心装备之一，承担着海底勘察、海底管道敷设及维护等重要任务。

本文将从海底勘察、敷设技术和工程勘察船的角度，探讨工程勘察船的海底管道敷设技术。

首先，工程勘察船在海底管道敷设中的功能是十分重要的。

工程勘察船通常配备了先进的勘察设备，如多波束测深仪、声纳测量仪、地震仪、摄像仪等。

这些设备可以对海底地形、地质条件、水文气象等进行全面准确的测量和监测，为海底管道敷设提供科学、可靠的数据支持。

同时，工程勘察船还能进行海洋生物资源调查、环境评估，保障管道敷设与海洋生态的协调发展。

其次，海底管道敷设技术是工程勘察船的核心任务之一。

在海底管道敷设前，工程勘察船需要进行详细的地质勘察，了解海底地形、盖被层、沉积物等信息，以确定最佳的管道敷设线路。

然后，勘察船将根据地质特征，选择适当的敷设方式，如铺设、沉放或定位等，并确保管道的完好性和稳定性。

在敷设过程中，工程勘察船会利用动力定位系统和船载操纵装置，控制管道的传输和定位，确保管道准确、均匀地铺设在海床上。

此外，在海底管道敷设中，工程勘察船面临许多技术挑战。

首先是海底地质条件的复杂性。

海底地质通常包括沉积物、海流、洋底地貌等，这些因素都会对管道的敷设造成影响。

为了克服这些挑战，工程勘察船需要利用先进的勘察技术和强大的计算能力，进行准确的地质预测和管道敷设计算。

其次是海底环境的恶劣性。

海洋环境中存在海浪、海况等自然因素的干扰，对于工程勘察船的稳定性和操作精度提出了更高的要求。

因此，工程勘察船的设计必须考虑到船体稳定性、动力系统、操纵装置等方面的因素，以应对复杂海况。

此外，工程勘察船还需要与其他相关设备和技术配合，完成海底管道敷设任务。

例如，潜水器、无人潜水器和遥操作设备等可以用于深海勘察和管道敷设作业。

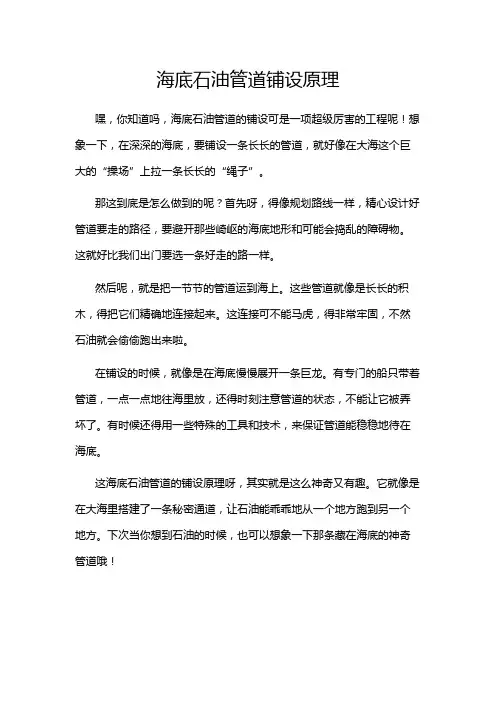

海底石油管道铺设原理
嘿，你知道吗，海底石油管道的铺设可是一项超级厉害的工程呢！想象一下，在深深的海底，要铺设一条长长的管道，就好像在大海这个巨大的“操场”上拉一条长长的“绳子”。

那这到底是怎么做到的呢？首先呀，得像规划路线一样，精心设计好管道要走的路径，要避开那些崎岖的海底地形和可能会捣乱的障碍物。

这就好比我们出门要选一条好走的路一样。

然后呢，就是把一节节的管道运到海上。

这些管道就像是长长的积木，得把它们精确地连接起来。

这连接可不能马虎，得非常牢固，不然石油就会偷偷跑出来啦。

在铺设的时候，就像是在海底慢慢展开一条巨龙。

有专门的船只带着管道，一点一点地往海里放，还得时刻注意管道的状态，不能让它被弄坏了。

有时候还得用一些特殊的工具和技术，来保证管道能稳稳地待在海底。

这海底石油管道的铺设原理呀，其实就是这么神奇又有趣。

它就像是在大海里搭建了一条秘密通道，让石油能乖乖地从一个地方跑到另一个地方。

下次当你想到石油的时候，也可以想象一下那条藏在海底的神奇管道哦！。

海洋工程中的海底管道设计与施工随着人类对能源的需求日益增长，海洋工程已经成为人们解决能源供应问题的重要手段之一。

海底管道作为海洋工程的重要组成部分，其设计与施工的质量关系着整个海洋工程的成功与否。

本文将就海底管道的设计与施工两个方面进行介绍。

一、海底管道设计1、设计要点海底管道的设计需要考虑多方面的因素，如水深、海底地形、海洋气象、海水质量等。

具体来说，有以下几个方面的要点：（1）管径与壁厚管径与壁厚是影响海底管道技术经济指标的主要参数，也是管道工程的关键技术。

其主要考虑的因素有要输送的介质、输送量、输送的距离、输送管道的形式等，同时还要考虑管道的水深与海底地形情况等因素。

（2）材料选择海底管道的材料选择需要考虑多方面的因素，如强度、耐腐性、耐磨性、焊接性、耐温性等。

根据输送的介质不同，材质的选择也不同，如输送石油和液化天然气时，需要选择高强度、耐腐蚀、耐高压的管道材料。

（3）管道布置管道布置是根据管径、水深、海底地形和输送要求等多方面考虑，最终确定管道的方案和路线。

为了保证管道的安全、牢固和长期稳定，需要进行合理的管道支撑和固定。

2、设计方法海底管道的设计方法目前主要有两种，一种是全计算方法，即通过大量的数学模型计算，确定合理的方案；另一种是实验方法，即通过对海底管道进行试验和实际检验，确定其强度和稳定性。

两种方法各有特点，需要根据具体情况选择。

二、海底管道施工1、施工条件海底管道施工需要考虑多种因素，如气象条件、海洋水文条件、海底地形条件、设备条件等。

针对不同条件的影响，需要采取不同的防范措施。

2、施工方法海底管道施工的方法主要有两种，一种是采用陆上钢管的连焊方法，另一种是采用下沉的方法。

前者通常适用于浅水区，后者则适用于深水区。

下沉法施工的过程主要包括：先完成管线铺设和拼装，然后将管道通过浮船等设备运输到指定位置，然后通过局部浸水或负气压吸力，使管道沉入海底。

根据浸水量或负气压的大小，可以实现管道的定位、安装和测量等操作。

海底天然气管道如何铺设
答：海洋天然气必须依靠海洋管道外输，在上世纪70年代，在海域中开发了大型油气田以后，开始建设了大型海洋油气管道，把开采的油气直接输往陆上油气库站。

随着全球油气工业正在向海洋进军，海底铺设的油气管道日益成为全球能源运输动脉的重要组成部分。

海洋管道包括海底油、气集输管道，干线管道和附属的增压平台以及管道与平台连接的主管等部分。

其输送工艺与陆上管道相同，但是因为海洋管道工程在海域中进行的，施工方法则与陆上管道线路工程不同。

海底管道的施工已发展了多种方法，每种铺管方法都有其适应特殊条件的能力。

在登陆段浅水区的施工与深水段的施工也不相同。

无论采用何种方法，要完成的基本任务是：焊接连接管段；检查接口；对现场焊接接口进行涂敷，包扎防护层；在不损伤管子的情况下把管道铺设至海底。

海底管线常用铺设方法主要有两种：一种是拖管法，一种是铺管船法。

拖管法一般适应海管登陆或下海段、滩海及极浅海域或短距离的海管海上铺设。

铺管船法是采用专用的铺管作业船，且需要有一整套施T机具和船舶与之相配合，一般适用于长距离水深能满足铺管船吃水要求的海管海上铺设。

海底管路设计方案海底管路设计方案海底管路是指安装在海底底部的管道系统，用于输送油气、淡水等物质。

海底管路设计方案需要考虑多种因素，包括海底地形、海底生态环境、海洋动力学特征等。

以下是一个简单的海底管路设计方案。

1. 海底地形测量：首先需要进行海底地形测量，以确定管道的布置和安装位置。

可以使用声纳、测深仪等设备进行测量，获取海底地形数据。

2. 管道材料选择：根据输送物质的性质和海洋环境的特点，选择适当的管道材料。

一般常用的材料包括高密度聚乙烯（HDPE）、钢管等。

3. 管道布置设计：根据海底地形、水深、海洋动力学特征等因素，确定管道的布置方案。

可以选择直线布置、弯曲布置等方式。

同时还需考虑管道的深埋深度，以保证管道的安全性和稳定性。

4. 管道安装方式：管道可以通过直接铺设、钻孔铺设等方式进行安装。

对于较深的海底区域，可以使用沉管技术进行安装。

在安装过程中，需要注意管道的对接和连接，以确保管道的连续性和密封性。

5. 海底管道保护：为了保护海底管道免受海洋环境的侵蚀和外界力的作用，可以在管道表面涂覆防腐层和保护层。

同时还可以设置防护网、石子垫层等措施，以减少管道的风险和损害。

6. 管道监测系统：为了实时监测管道运行状况和预防潜在故障，可以设置管道监测系统。

该系统可以监测管道的温度、压力、流速等参数，并通过遥控和遥视技术进行数据传输和处理。

7. 环境影响评估：在设计海底管路方案时，还需要进行环境影响评估，以评估管道对海洋生态环境的可能影响和风险。

对于敏感的海洋生态保护区域，还需进行特殊处理和保护。

8. 管道维护和检修：海底管道需要定期进行维护和检修，以确保管道的正常运行和安全性。

维护和检修工作可以通过潜水员、遥控机械等方式进行。

综上所述，海底管路设计方案需要综合考虑多种因素，包括海底地形、海洋环境、管道材料等。

通过科学合理的设计和管理，海底管路可以安全、稳定地输送油气、淡水等物质，为海洋经济的可持续发展做出贡献。

海底管道铺设工程施工方案一、前言海底管道铺设工程是一项具有高技术含量和大规模工程的工程项目。

海底管道铺设工程的施工方案是指在工程设计完成后，根据实际情况和技术要求，对海底管道的具体施工工艺、工序、施工设备、施工流程和施工方法等进行详细的规划和安排，以保证工程施工顺利进行，质量达标，安全可靠。

二、海底管道铺设工程概况海底管道铺设工程是指将管道从陆地或者海上的设备经济地铺设到海底，并通过现场连接、沉管敷设、液体敷设等方式完成，从而实现海上沉管和陆地设施的连接。

海底管道的主要用途包括输送天然气、石油、煤气等能源，以及输送海水、淡水、废水等。

海底管道铺设工程是一项具有高技术含量和大规模工程的工程项目，需要进行详细的工程规划和设计。

在海底管道铺设工程中，首先需要进行海底的实地勘察，了解海底的地质情况、水深情况、地形特点等情况；其次需要进行管道材料的选择和管道设计；再者需要进行海底管道的施工方案设计和施工计划的制定；最后需要进行海底管道的施工实施。

三、海底管道铺设工程施工方案设计3.1 海底管道材料的选择在海底管道铺设工程中，管道的材料选择对于工程的安全和持久性至关重要。

一般情况下，海底管道的材料可以选择高密度聚乙烯材料、玻璃钢材料、碳素钢材料等。

在材料的选择上需要考虑管道的工作环境、运输介质、使用寿命、成本等因素，尽量选择具有耐腐蚀、高强度、抗压力好的管道材料。

3.2 海底管道的设计海底管道的设计是海底管道铺设工程的关键环节。

在设计过程中，需要进行水深、地质情况、输送介质等情况的详细调查分析，确保海底管道设计符合实际情况，满足工程的使用要求。

3.3 海底管道的敷设方式海底管道的敷设方式包括液体敷设、沉管敷设、现场连接等。

在敷设方式的选择上需要考虑海底情况、管道长度、输送介质等因素。

一般情况下，液体敷设可以适用于浅水域，而沉管敷设适用于深水域。

3.4 海底管道的施工设备海底管道的施工设备是海底管道铺设工程的重要保障。

海底管道铺设方案背景介绍海底管道是一种将水下产油、气等物质运输到陆地或岛屿上的通道，是现代海洋工程的主要组成部分。

海底管道的铺设需要考虑多种因素如海底地形、水深、沉积物等，因此需要制定可行的铺设方案。

管道材料选择先要选择合适的海底管道材料，一般采用的是金属、聚乙烯、纤维等材料。

常用的有碳钢管、不锈钢管、玻璃钢管、以及一些特殊的新型材料。

海底地形与水深铺设海底管道的首要问题是海底地形与水深，因为地形和水深的不同会对铺设管道方式、材料、工程类型和风险等造成很大影响。

通常，水深较浅或者平坦的海底更容易进行管道铺设。

在不同的海底地形中，有浅海（200m以下）、中深海（200m-1000m）和深海（1000m以上）等不同的区域，各区域均有相应的管道铺设方式。

管道铺设方式预制并沉放预制并沉放是指在陆地上预制海底管道结构，然后把他们运输到海上沉入海底。

预制并沉放是适用于浅海及平坦海底的铺设方式，由于是把管道整体抛到海底，因此就能减少潜水时间和风险。

海底埋设在海底埋设管道的方式最常见，适用于较浅的海水以及地形平坦的海底。

这种方法的优点是铺设的管道在水下素来不受波浪以及风暴的打扰，因此它的稳定性与可靠性都非常高。

动态铺设对于比回水流更平稳的较深海域，最为常用的就是动态铺设管道。

动态铺设的方法则是把管道从船上卷起，然后逐次释放下去并向海底倾斜放置。

风险与预防措施在铺设海底管道的过程中，一定要注意风险因素，并采取相应的预防措施。

很多因素会影响海底管道的铺设过程，比如天气、海浪、沙漠化、沉积物等等，以及管道本身在运输过程中可能会发生的潜在问题。

为了规避这些风险，可以在管道压力进行测试之前进行权威认证，确保管道完全符合安全和可靠的标准。

此外，在铺设过程中特别要注意以及保持与管道相关的所有设备的良好状态，定期进行检查和保养。

结论海底管道的铺设方案需要针对实际情况如水深、海底地形、材料选择、风险预估以及预防措施等因素进行全面的考虑。
