调节阀性能测试(3)—密封性测试

  • 格式：doc
  • 大小：30.50 KB
  • 文档页数：2

调节阀性能测试（3）—密封性测试

一、密封性的定义

调节阀的密封填料函及其他连接处，在规定的试验压力和时间内，不让介质（水、空气、氮气）泄漏的性能，称为密封性。

二、密封性的测试装置及方法

调节阀的密封试验，一般在阀组件和执行机构组件装配以后才进行。调节阀整机装配之后，各种有相对运动的零件开始动作，阀杆可以往复运动，因此，可以检查出在压盖填料函处的渗漏。

试验流体一般使用水或空气，也可以用氮气。在特殊要求的场合，例如，对用于蒸汽、气体介质、易燃易爆、有毒液体等特殊介质的调节阀，也可以用非常容易渗漏的氮气做试验。

输入执行机构使阀动作的信号是用大功率减压阀设定的。压力表中可读出压力大小。手动作用的三通阀可

被测试的调节阀装在试验管路中，一端通入水(或空气)压力，一端用盲板，O形密封圈堵住。用水泵提供水压，或用空气压缩机、氮气罐提供气体压力。把压力作用到阀体内，在试验时间内，使阀杆动作次数每分钟3次以上，用试验锤轻轻敲打阀体、上阀盖、下阀盖等部件，然后仔细检查填料函及各密封部位是否产生渗漏。如果用空气或氮气进行试验，可以用肥皂水涂在各个检查部位，观察有无气泡产生。也可以把调节阀浸在水中，看有无气泡逸出。用空气作试验介质的优点是测定的误差小，对装置无腐蚀作用，工作场所清洁。

调节阀在管路的安装，也可以采用专门的液压夹紧装置。

三、试验注意事项

a．在阀门的进口侧输入试验压力，另一端一定要密封，要使试验压力保持稳定。

b．试验过程中，阀杆动作次数为每分钟3次以上。

c．试验期间要用试验锤轻轻敲打有关的部位，特别是密封部位。

d．用水试验时不渗漏水珠，用空气试验时不冒泡(密封部位涂有肥皂水)。

四、国家标准的规定

国家标准规定调节阀的填料函及其他连接处应保证在1.1倍公称压力下无渗漏现象。对调节阀应以1.5倍公称压力的试验压力，进行3分钟以上的耐压强度试验，试验期间不应有肉眼可见的渗漏。

图1 密封性测试装置、原理图

(a) 用水试验 (b) 用空气(氮气)试验

1—大功率减压阀；2,6—压力表；3—手动三通切换阀；4—被试调节阀；5—盲板；7,8—截止阀；9—水泵；10—高压空气发生器；11—氮气罐。

合集下载

气动薄膜波纹管密封调节阀-2023标准

气动薄膜波纹管密封调节阀-2023标准

气动薄膜波纹管密封调节阀

1范围

本文件规定了工业过程控制系统用气动薄膜波纹管密封调节阀（亦称控制阀）的通用要求、技术要求、试验方法、检验规则及标识、包装、贮存等。本文件适用于气动执行机构与阀组成的气动薄膜波纹管密封调节阀（以下简称调节阀）。本标准中有关内容也适用于独立的气动执行机构和阀组件。本标准不适用于承受放射性工作条件等国家有特定要求工作条件的调节阀。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4213气动调节阀GB/T15464仪器仪表包装通用技术条件GB/T17213（所有部分）工业过程控制阀JB/T8218—1999执行器术语

3术语和定义

GB/T4213界定的术语和定义适用于本文件。

4通用要求

4.1公称通径（DN）

调节阀的公称通径DN后接数值应自下列优选数系中选取，单位为毫米（mm）：6，10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600，700，800，900，1000，1200，1400，1600，1800，2000。

4.2公称压力（PN）

调节阀的公称压力标志PN后接数值应自下列数值中选取，单位为1/10兆帕（1/10MPa）：2，5，6，10，16，20，25，40，50，64，100，110，160，250，260，320，420，1600，2500。

注：以PN标志的与以等级（class）形式标志的公称压力部分对应关系为：PN20：class150；PN50：class300；PN64：class400；PN110：class600；PN160：class900；PN260：class1500；PN420：class2500。

4.3输入信号范围

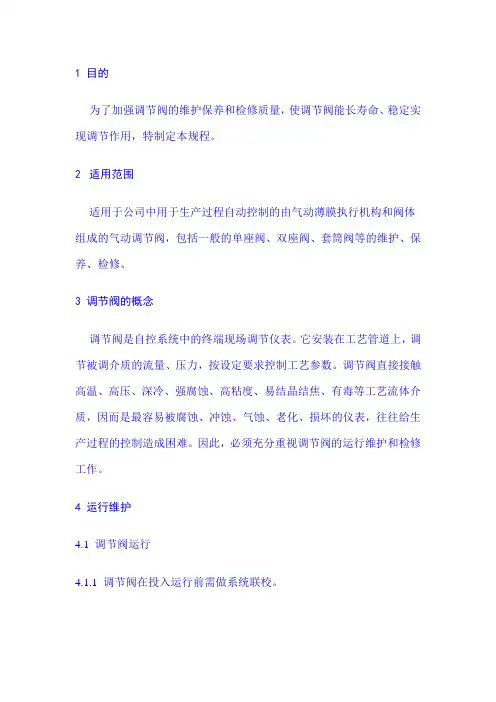

气动调节阀检修规程
