氧气管道施工方案

  • 格式：doc
  • 大小：204.00 KB
  • 文档页数：9

久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚工程

氧气、氮气管道脱脂处理方案

编制：

审核：

批准：

会签

质量：

安全：

中国化学工程第十三建设公司内蒙古项目经理部

二00九年十二月

目 录

1.编制说明： ....................................................................................................... 3

2.编制依据： ....................................................................................................... 3

3.施工准备 ........................................................................................................... 5

4.清洁与脱脂的一般规定 ................................................................................... 5

5.脱脂方法 ........................................................................................................... 5

6.脱脂清洗程序及要求 ....................................................................................... 5

7.脱脂件的检验 ................................................................................................... 6

8.施工技术措施 ................................................................................................... 6

9.安全环保措施 ................................................................................................... 7

10.附件 ................................................................................................................. 8

1.编制说明：

1.1 本方案适用于我公司承担的安装工程中氧气、氮气管道的脱脂施工。

1.2 氧气管道的施工除执行本方案外，同时执行业已批准的《工艺管道安装施工方案》及。

氧气管线一览表

管线号 公称直径 管道等级 管线号 公称直径 管道等级 管线号 公称直径 管道等级

OG1201 450 S9D OG1202C 6″ N9A OG1204A 8″ N6A

OG1202A 8″ N6A OG1202C 250 S9D OG1204B 500 S1C

OG1202A 8″ N9A OG1202D 8″ N6A OG1204B 8″ N6A

OG1202A 6″ N9A OG1202D 8″ N9A OG1204C 500 S1C

OG1202A 250 S9D OG1202D 6″ N9A OG1204C 8″ N6A

OG1202B 8″ N6A OG1202D 250 S9D OG1204D 500 S1C

OG1202B 8″ N9A OG1203A 3″ N9A OG1204D 8″ N6A

OG1202B 6″ N9A OG1203B 3″ N9A OG1205 450 S1D

OG1202B 250 S9D OG1203C 3″ N9A OG1205 800 S1C

OG1202C 8″ N6A OG1203D 3″ N9A

OG1202C 8″ N9A OG1204A 500 S1C

氮气管线一览表

管线号 公称直径 管道等级 管线号 公称直径 管道等级 管线号 公称直径 管道等级

HN1103A 15 C9D HN1202A 50 C15B LN1204B 25 C1G

HN1103A 15 N9A HN1202A 50 S15A LN1204C 25 C1G

HN1103B 15 C9D HN1202A 50 N9A LN1204D 25 C1G

HN1103B 15 N9A HN1202B 50 C15B LN1205 50 C1G

HN1103C 15 C9D HN1202B 50 S15A LN1206 25 C1G

HN1103C 15 N9A HN1202B 50 N9A LN1206A 25 C1G

HN1103D 15 C9D HN1202C 50 C15B LN1206B 25 C1G

HN1103D 15 N9A HN1202C 50 S15A LN1206C 25 C1G

HN1105A 80 C15B HN1202C 50 N9A LN1206D 25 C1G

HN1105B 80 C15B HN1202D 50 C15B LN1207A 25 C1G

HN1105C 80 C15B HN1202D 50 S15A LN1207B 25 C1G

HN1105D 80 C15B HN1202D 50 N9A LN1207C 25 C1G

HN1107A 15 C9D HN1203A 40 C15B LN1207D 25 C1G

HN1107A 15 S9D HN1203A 40 S15A LN1208A 25 C1G

HN1107B 15 C9D HN1203A 40 N9A LN1208B 25 C1G

HN1107B 15 S9D HN1203B 40 C15B LN1208C 25 C1G

HN1107C 15 C9D HN1203B 40 S15A LN1208D 25 C1G

HN1107C 15 S9D HN1203B 40 N9A LN1209A 25 C1G

HN1107D 15 C9D HN1203C 40 C15B LN1209B 25 C1G

HN1107D 15 S9D HN1203C 40 S15A LN1209C 25 C1G

HN1201A 15 N9A HN1203C 40 N9A LN1209D 25 C1G

HN1201A 15 S15A HN1203D 40 C15B LN1211 80 C1G

HN1201A 15 C15B HN1203D 40 S15A LN1211A 50 C1G

HN1201B 15 N9A HN1203D 40 N9A LN1211A 50 S15A

HN1201B 15 S15B IA1200 125 C1F LN1211B 50 C1G

HN1201B 15 C15B LN1200 125 C1G LN1211B 50 S15A

HN1201C 15 N9A LN1201 50 C1G LN1211C 50 C1G

HN1201C 15 S15B LN1201A 25 C1G LN1211C 50 S15A

HN1201C 15 C15B LN1201B 25 C1G LN1211D 50 C1G

HN1201D 15 N9A LN1201C 25 C1G LN1211D 50 S15A

HN1201D 15 S15B LN1201D 25 C1G LN1212 50 C1G

HN1201D 15 C15B LN1202 50 C1G LN1212A 50 C1G

HN1201A 15 S15A LN1202A 25 C1G LN1212B 50 C1G

HN1201A 15 C15B LN1202B 25 C1G LN1212C 50 C1G

HN1201B 15 N9A LN1202C 25 C1G LN1212D 50 C1G

HN1201B 15 S15A LN1202D 25 C1G LN1213 50 C1G

HN1201B 15 C15B LN1202E 25 C1G LN1213A 50 C1G

HN1201C 15 N9A LN1202F 25 C1G LN1213B 50 C1G

HN1201C 15 S15A LN1202G 25 C1G LN1213C 50 C1G

HN1201C 15 C15B LN1202H 25 C1G LN1213D 50 C1G

HN1201D 15 N9A LN1203 50 C1G

HN1201D 15 S15A LN1204 50 C1G

HN1201D 15 C15B LN1204A 25 C1G

2.编制依据：

2.1 《脱脂工程施工及验收规范》HG20202--2000

3.施工准备

3.1 施工人员应认真学习本方案,掌握清洗、脱脂方法。施工前，技术员须向作业施工人员进行安全、技术交底；

3.2 搭设防雨雪、防冻棚，布置施工场地，组织施工人员。

3.3 准备好绸布, 塑料布、胶带、脱脂棉等消耗物品；

3.4 准备好紫外线灯、试纸、纯樟脑等检测用具；

4. 清洁与脱脂的一般规定

4.1 管子、管件、阀门等的脱脂应在安装前完成。

4.2 有明显油迹和污垢的零部件，在脱脂前可先用煤油等清除油迹和污垢，然后再用脱脂液脱脂。

4.3 脱脂、检验及安装所用的工具、量具、仪表等必须按脱脂件的要求预先脱脂。未经脱脂，不得使用。工作服、鞋、手套等劳保用品必须干净无油。保护用塑料布应无油。

4.4 管子、管件、阀门等在脱脂后，必须按要求进行报验，经相关人员检查认为合格签字后，用塑料布、胶带及时封堵敞口，防止污染及杂物进入。此时方可进行下道工序。

4.5经检查合格的脱脂件，由专人负责封闭，并加标志，妥善存放。要把脱脂合格与不合格的或未脱脂件隔离存放，严禁相混。

4.6用于脱脂的有机溶剂含油量不应大于50mg/L。含油量较大的溶剂可用于粗脱脂，然后用合格的溶剂进行再次脱脂。含油量大于500kg/L的溶剂应进行脱油处理，并经检验合格后，放可作为脱脂剂。

4.7安装未完管道及时采用塑料布、胶带封堵好；再次打开时可用丙酮清理焊口处，同时应防止二次污染。

5.脱脂方法

5.1 本工程氧气管道全部、氮气管道部分材质为不锈钢，管道等级分别为S15A、C15B、S9D、C9D、N6A、N9A、S1C、S1D、C1G，时值冬季，因此方法选用小管灌注浸泡法；大管擦拭、拖试法，脱脂剂为工业三氯乙烯。

序号 化学品名称 重量（L）

1 工业三氯乙烯（含稳定剂） 540

合集下载

氧气管道施工方案

氧气管道施工方案

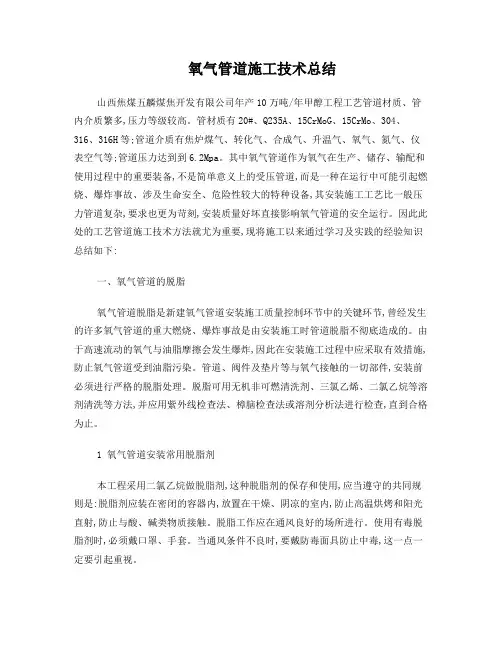

氧气管道施工技术总结
