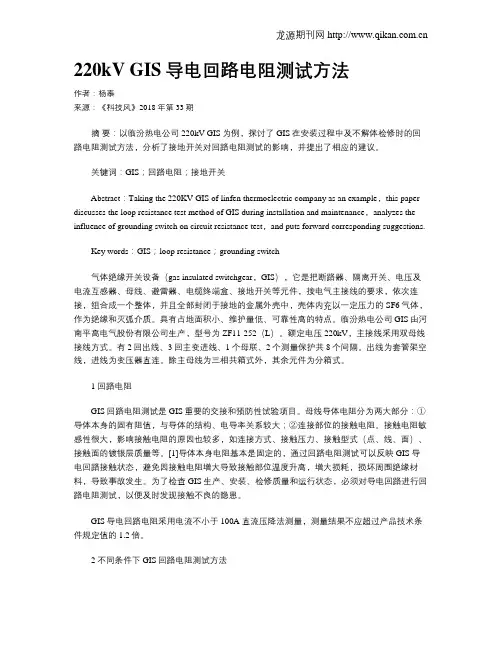

220kV GIS导电回路电阻测试方法作者：杨泰来源：《科技风》2018年第33期摘要：以临汾热电公司220kV GIS为例，探讨了GIS在安装过程中及不解体检修时的回路电阻测试方法，分析了接地开关对回路电阻测试的影响，并提出了相应的建议。
关键词：GIS；回路电阻；接地开关Abstract：Taking the 220KV GIS of linfen thermoelectric company as an example，this paper discusses the loop resistance test method of GIS during installation and maintenance，analyzes the influence of grounding switch on circuit resistance test，and puts forward corresponding suggestions.Key words：GIS；loop resistance；grounding switch气体绝缘开关设备（gas insulated switchgear，GIS），它是把断路器、隔离开关、电压及电流互感器、母线、避雷器、电缆终端盒、接地开关等元件，按电气主接线的要求，依次连接，组合成一个整体，并且全部封闭于接地的金属外壳中，壳体内充以一定压力的SF6气体，作为绝缘和灭弧介质。
具有占地面积小、维护量低、可靠性高的特点。
临汾热电公司GIS由河南平高电气股份有限公司生产，型号为ZF11-252（L）。
额定电压220kV，主接线采用双母线接线方式。
有2回出线、3回主变进线、1个母联、2个测量保护共8个间隔。
出线为套管架空线，进线为变压器直连。
除主母线为三相共箱式外，其余元件为分箱式。
1 回路电阻GIS回路电阻测试是GIS重要的交接和预防性试验项目。
母线导体电阻分为两大部分：①导体本身的固有阻值，与导体的结构、电导率关系较大；②连接部位的接触电阻。
GIS内部导体回路电阻测试装置的研制罗同春郭振标陈子健李德强陈汉森发布时间：2021-12-04T01:14:33.950Z 来源：基层建设2021年第26期作者：罗同春郭振标陈子健李德强陈汉森[导读] 电力系统中运用的GIS设备内部导体插接头部位的回路电阻测试，是GIS安装与检修过程中一项十分重要的工作。
本文详细阐述了一种用于GIS设备内部导体广东电网广州供电局广东广州 510000摘要：电力系统中运用的GIS设备内部导体插接头部位的回路电阻测试，是GIS安装与检修过程中一项十分重要的工作。
本文详细阐述了一种用于GIS设备内部导体回路电阻测试装置的研究制作及应用情况，此装置具有小巧轻便、易于拆装、不伤导体的特点，能有效提升GIS设备安装及检修过程中回路电阻检测的效率。
关键词：组合电器，回路电阻测试装置Development of resistance test device of GIS conductor circuit in G I SLuo Tongchun，Guo Zhenbiao，Chen Zijian，Li Deqiang，Chen Hansen（Guangzhou Power Supply Bureau of Guangdong Power Grid，Guangdong Guangzhou 510000）Abstract：The circuit resistance test of the GIS equipment used in the power system is a very important work in the process of GIS installation and maintenance.This paper expounds the research，production and application of an internal conductor circuit resistance test device for GIS equipment，which is small and light，easy to assemble and assemble，without injuring the conductor，and can effectively improve the efficiency of circuit resistance detection in the installation and maintenance of GIS equipment.Key words：combination of electrical appliances，circuit resistance test device一、研究背景在GIS设备的安装及检修过程中，内部导体触头连接部位的插入深度、接触可靠性是现场工作人员最为关心的，由于GIS内部导体触头插入深度不足，长期运行后触头压力减小、触头接触面附上氧化膜或者产生毛刺等会导致导电杆回路电阻增大。
GIS长母线回路电阻测试方法研究刘佳鑫;鲁旭臣;韦德福;李爽【摘要】回路电阻是GIS设备出厂试验的主要技术参数之一,可以发现GIS设备导电回路中有无接触不良的缺陷.在GIS设备出厂试验、交接试验和预防性试验中,都规定了必须测量导电回路的直流电阻.但在现场测量GIS长母线回路电阻时存在诸多问题.研究了GIS长母线回路电阻测试难点,提出了一种合理、简单、准确的测试方法,详细阐述了该方法的测试原理、特点及适用场合.最后,针对回路电阻的控制措施提出了合理化建议.【期刊名称】《东北电力技术》【年(卷),期】2015(036)005【总页数】4页(P16-19)【关键词】GIS;母线;回路电阻;测试方法【作者】刘佳鑫;鲁旭臣;韦德福;李爽【作者单位】国网辽宁省电力有限公司电力科学研究院,辽宁沈阳 110006;国网辽宁省电力有限公司电力科学研究院,辽宁沈阳 110006;国网辽宁省电力有限公司电力科学研究院,辽宁沈阳 110006;国网辽宁省电力有限公司电力科学研究院,辽宁沈阳 110006【正文语种】中文【中图分类】TM934.1气体绝缘金属封闭开关设备（Gas Insulated Switchgear，GIS）是将母线、断路器、隔离开关、电流互感器、电压互感器、避雷器等电气设备按一定的接线方式连接，密封于充有高于标准大气压的SF6绝缘气体并接地的金属外壳的不同气室内，构成紧凑的电能接收和分配的配电装置。
由于GIS具有结构紧凑、占地面积小、运行安全可靠、维护工作量小、安装迅速等优点，近年来得到广泛应用。
主回路电阻测量是GIS预防性试验的主要项目之一，若GIS设备的接触电阻增大，将增加设备导体损耗，使接触处温度升高，直接影响正常工作时的载流能力。
为了检查GIS制造、安装、检修质量和运行中的健康水平，在出厂试验、交接试验和预防性试验中，都规定必须测量导电回路的直流电阻，以此判定GIS设备导电回路中有无接触不良缺陷。

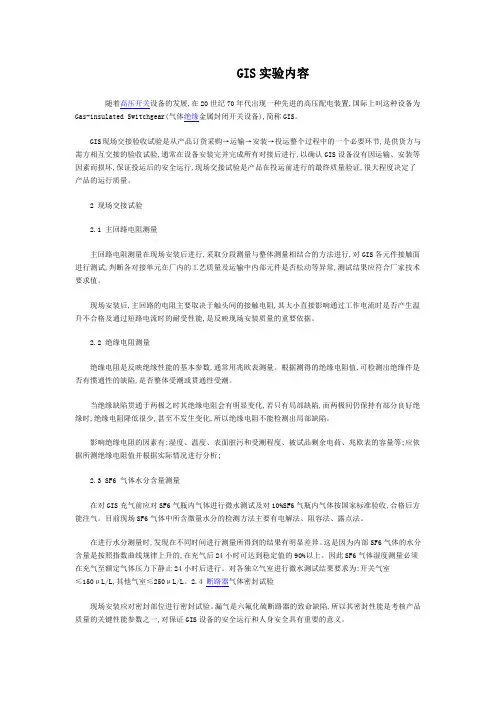

GIS实验内容随着高压开关设备的发展,在20世纪70年代出现一种先进的高压配电装置,国际上叫这种设备为Gas-insulated Switchgear(气体绝缘金属封闭开关设备),简称GIS。
GIS现场交接验收试验是从产品订货采购→运输→安装→投运整个过程中的一个必要环节,是供货方与需方相互交接的验收试验,通常在设备安装完并完成所有对接后进行,以确认GIS设备没有因运输、安装等因素而损坏,保证投运后的安全运行,现场交接试验是产品在投运前进行的最终质量验证,很大程度决定了产品的运行质量。
2 现场交接试验2.1 主回路电阻测量主回路电阻测量在现场安装后进行,采取分段测量与整体测量相结合的方法进行,对GIS各元件接触面进行测试,判断各对接单元在厂内的工艺质量及运输中内部元件是否松动等异常,测试结果应符合厂家技术要求值。
现场安装后,主回路的电阻主要取决于触头间的接触电阻,其大小直接影响通过工作电流时是否产生温升不合格及通过短路电流时的耐受性能,是反映现场安装质量的重要依据。
2.2 绝缘电阻测量绝缘电阻是反映绝缘性能的基本参数,通常用兆欧表测量。
根据测得的绝缘电阻值,可检测出绝缘件是否有惯通性的缺陷,是否整体受潮或贯通性受潮。
当绝缘缺陷贯通于两极之时其绝缘电阻会有明显变化,若只有局部缺陷,而两极间仍保持有部分良好绝缘时,绝缘电阻降低很少,甚至不发生变化,所以绝缘电阻不能检测出局部缺陷。
影响绝缘电阻的因素有:湿度、温度、表面脏污和受潮程度、被试品剩余电荷、兆欧表的容量等;应依据所测绝缘电阻值并根据实际情况进行分析;2.3 SF6 气体水分含量测量在对GIS充气前应对SF6气瓶内气体进行微水测试及对10%SF6气瓶内气体按国家标准验收,合格后方能注气。
目前现场SF6气体中所含微量水分的检测方法主要有电解法、阻容法、露点法。
在进行水分测量时,发现在不同时间进行测量所得到的结果有明显差异。
这是因为内部SF6气体的水分含量是按照指数曲线规律上升的,在充气后24小时可达到稳定值的90%以上。
