1/30 Cadence Allegro / OrCAD V16.5 安装步骤 步骤一：安装License Server - (Server端) 安装前注意事项 : 1. 请确认所登入的帐号拥有本机完整的Administrator管理者的权限，若是安装在 Vista 或 Win 7 作业系统中，请先将使用者帐户控制设定 ( UAC ) 调降至最低。 2. 请将以安装在作业系统中的防毒软体及防火墙暂时关闭，以免干扰安装作业。 3. 如果所购买的软体版本或 License 有需要加挂DongleKey认证 ※※※请务必先安装License Server/驱动程式 再插上Dongle Key※※ Í USB 硬体锁 Í Parallel Port硬体锁 Note01：Allegro V16.5支援作业平台 ．Windows 2008 R2 Server; Windows XP Professional SP3 ．Windows Vista (32 and 64 bit) , Starter 和 Home Basic 除外 ．Windows 7 (32 and 64 bit) (Home Premium, Professional, Enterprise, and Ultimate) ＊＊ Windows Vista及 Windows 7 作业系统 不支援 FLEXid 8 黑色 Print Port KEY Note02：Allegro/OrCAD V16.5 不支援 Windows NT 及Windows 2000 及 Windows XP Home Edition Note03：Allegro/OrCAD V16.5 不支援 IPF chip ( Intel Itanium 64-bit ) ,HP PA RISC Note04：在Windows server不能以 Windows Remote Desktop(类似终端机 terminal services)的方式执行 Note05 : 电脑名称不允许使用中文名称 2/30 ◆ 伺服器端的授权伺服器安装 【Step A1】﹕将Allegro / OrCAD V16.5 版的安装光碟放进DVD光碟机中，系统会自动执行操作介面 (如果没有自动执行，则可直接对DVD光碟中执行setup.exe后)，进入安装主画面，如下图所示。 【Step A2】﹕选择 License Manager 执行license server安装。 3/30【Step A3】﹕系统将会自动解压缩程式并准备安装11.90版的license Manager ，当程式准备好后会出现如下 画面，请按 NEXT 下一步 开始进行安装。 【Step A4】﹕开始执行安装后首先会进入软体合约说明与同意之选项，如不同意则无法进入下一个步骤。 请点选 I accept the terms of the license agreement 后接着按 NEXT 下一步 开始进行安装。 4/30 【Step A5】﹕软体预设的 License Manager的安装路径在 C:\Cadence\licenseManager ，如果想将 License Manager 安装在其他位置上，则必须点选 Change 按键来重新设定安装位置，当确认所要安装的位置无误后请按 NEXT 键进行下一步的安装作业。 【Step A6】﹕确认安装项目为Licensing，请按 NEXT 下一步。 5/30【Step A7】﹕按 Install 键开始进行License Manager 的安装。 开始安装License Manager的相关档案 6/30【Step A8】﹕指定License File。 请利用右方的 Browser 按键来指定所要使用的 License 档案 ( 贵单位签收回传后所收到EMAIL内附的License档) ，然后再按 NEXT 键进行下一步。 【Step A9】﹕系统会自动宣告及设定License Server所使用的通讯埠及主机名称等相关讯息。 Port Number Î Cadence软体产品内定皆为使用 5280 通讯埠 Host Name Î 主机名 ( 请注意不能有中文或空格，否则建议改用您的固定IP，如 192.168.1.199 ) Log File Î License Manager的讯息档名内定为debug.log Options Filel Î 外挂宣告档(一般不用设定) Vender Daemon Port Number Î 指定另一个Port Number(一般不用设定) 7/30如果不清楚主机名Host Name，可在程式集/附属应用程式/执行 ‘命令提示字元’ 输入 ipconfig /all在Host Name后面的内容 ” graserae”，即是您的电脑主机名称。 ◆ License File的认证 【Step A10】﹕license认证的方法有好几种，依所参考的Dongle种类的不同分成底下三种状况 (1) 网路卡 Î 不须要特别安装驱动程式。 如果有出现如下讯息代表您所安装的 License 需要安装硬体锁及其驱动程式 8/30(2) 绿色USB KEY Î 请在这时候将您的绿色 USB Dongle Key 插上您的 PC 的 USB Port， 然后再按下确定进行 Dongle Key 的驱动程式安装。 9/30 (3) 黑色 Parallel PORT KEY Î系统会安装FLEXid 8的驱动程式。 最后也会装上 Sentinel Protection Installer 10/30【Step A11】︰License Server设定完毕会显示相关的讯息。 如使用的License档,debug.log讯息档，所宣告CDS_LIC_FILE要连接的Port和主机名如 5280@mark-nb 【Step A12】︰按 Finish 结束Cadence License Manager的设定和安装步骤。 11/30【Step A13】︰硬体安装及测试 (1) 网路卡 ： 只要确认网路卡有正常驱动/运作且网路卡的卡号与license内的卡号对应 (2) 绿色USB Dongle KEY 安装 现在可以插上绿色USB KEY，系统应会自动侦测到HASP HL 3.21新硬体 系统会侦测到Aladdin HASP Key新硬体。 USB Dongle驱动程式安装完成，此时检视USBDongle key会发现有亮起红灯 ，代表已经启动作用中。 PS. 在Windows XP控制台的”装置管理员”画面下的”通用序列汇流排控制器”会加入Aladdin HASP Key和Aladdin USB Key 12/30在Windows 7控制台的”装置管理员”画面下的”通用序列汇流排控制器”会加入SafeNet Inc. HASP Key, SafeNet Inc. Sentinel HASP Key和SafeNet Inc. USB Key (3) 黑色 Parallel PORT KEY 的安装 请先关机后再将黑色Parallel PORT KEY插入Print Port上，再开机。 (Windows 7 / Vista不支援此key) ※※※ 请务必先关机后才插上 黑色Parallel硬体锁 ※※※ 系统会安装1-Wire Drivers 13/30＊＊ 要确认硬体安装是否正常，请看LmTools的System Settings页面所侦测到的系统讯息为准执行C:\Cadence\LicenseManager\lmtools.exe或程式集内的 Cadence\License Manager\LmTools Computer/Hostname是所测到的主机名 (1) 网路卡 ：Ethernet Address 项目所显示的网卡号 (2) 绿色USB KEY ：FLEXID为9-7fxxxxxx才正确。 (3) 黑色 PRINT PORT KEY ： FLEXID为8-5E7000XXXXX才正确。 【Extra】︰补安装或更新key驱动程式。### 不要先插上KEY ### 。 (要是未安装前已先插上key会先装windows内附的旧版驱动程式) (Extra-1)︰请执行C:\Cadence\LicenseManager\flexid\FLEXid_Dongle_Driver_Installer.exe。 (64-bit 作业系统才执行FLEXid_Dongle_Driver_Installer_64.exe) 14/30(Extra-2)︰请选择安装相应的驱动程式(黑色PRINT选FLEXid 8。绿色USB选FLEXid 9 )。 (Extra-3)︰安装驱动程式完毕，请选 Finish。 PRINT PORT硬体key必需重新开机才会侦测到。USB key不需重新开机。 ※※※ 请您在关机后插上 黑色Parallel硬体锁 ※※※ ‧若要完全清除旧版驱动请至 /Graser_big5/Flexid/FlexidCleanupUtility.rar 下载执行后再重装。 ‧USB最新版本请至ftp:///pub/hasp/srm/Runtime_%28Drivers%29/HASP_SRM_Runtime_setup.zip 下载 ‧PrintPort最新版请至/auto_id/licensed/install_1_wire_drivers_x86_v402beta.msi 下载 【Step A14】：确认license.dat 档 编辑C:\Cadence\LicenseManager\license.dat档(或由Email收到的License_xxxxxx.txt复制过来) 15/30 在 SERVER 这行字串上共分四段 第一段的字串是 “ SERVER “ 第二段是用来宣告License Server 主机名称，位于Server字串后面，请确认该段字串是否以经由原来的Cadence_SERVER 改成您的主机名称，如mark-nb 。请注意不能有中文或空格，如果有，请改用您的固定ip，如 192.168.1.199 第三段为license的认证对象号码如 ‧使用网路卡的MAC-Address为 License 认证方式的客户： 如 000a0a0a0a0a 请确认与 ipconfig /all显示出的 Physical Address 之 00-0A-0A-0A-0A-0A相符 ‧使用硬体锁KEY-PRO为 License 认证方式的客户： 若是使用绿色USB Dongle Key 者，其ID号码应该像是 FLEXID=9-7xxxxxxx 若是黑色黑色Parallel PORT KEY作为认证对象者，其ID号码应该像是FLEXID=8-5Exxxxxxxxxx ＊＊ 请确认所用的License.dat档案中的所记载的硬体锁号码与您电脑上所看到的实体号码必须一致才会正常对应，License服务才可正常启动，不可擅改 第四段为TCP/IP 通讯埠号，且Cadence内定为使用5280 ( 请确认firewall防火墙是否有启动或其相关Port是否有被关闭，若有的话请将这些通讯埠开启，不要被防火墙软体所阻挡 ) 16/30【Step A15】：设定与启动 license manager 授权服务。 执行C:\Cadence\LicenseManager\lmtools.exe或程式集内的 Cadence\License Manager\LmTools

Capture Allegro学习笔记

Allegro中常见的文件格式

.brd 工具：PCB Design Expert PCB布线

.ddb 工具：Protel

.art 工具：CAM350 Allegro PCB Design file/impot ARTwork

.d 工具：pads2005

.drl 工具：Protel

.opj 设计项目工程

.olb 创建新的元件库

allegro/APD.jrl ：记录开启 Allegro/APD 期间每一个执行动作的 command .

产生在每一次新开启 Allegro/APD 的现行工作目录下

.env ： 存在 pcbenv 下,无扩展名,环境设定档.

allegro/APD.ini ： 存在 pcbenv 下,记录 menu 的设定.

allegro/APD.geo ： 存在 pcbenv 下,记录窗口的位置.

master.tag ： 开启 Allegro/APD 期间产生的文字文件 ,记录最后一次存盘的

database文件名称,下次开启 Allegro/APD 会将档案 load 进来.

从 Allegro/APD.ini搜寻 directory = 即可知道 Master.tag 存在的位置 .

lallegro.col ： 存在 pcbenv 下,从设定颜色的调色盘 Read Local 所写出的档案.只会影响到调色盘的 24 色而不会影响 class/subclass 的设定.

.brd ： board file (Allegro).

.mcm ： multi-chip module (APD) ,design file.

.log ： 记录数据处理过程及结果.

.art ： artwork 檔.

.txt ： 文字文件,如参数数据,device 文件 .. 等.

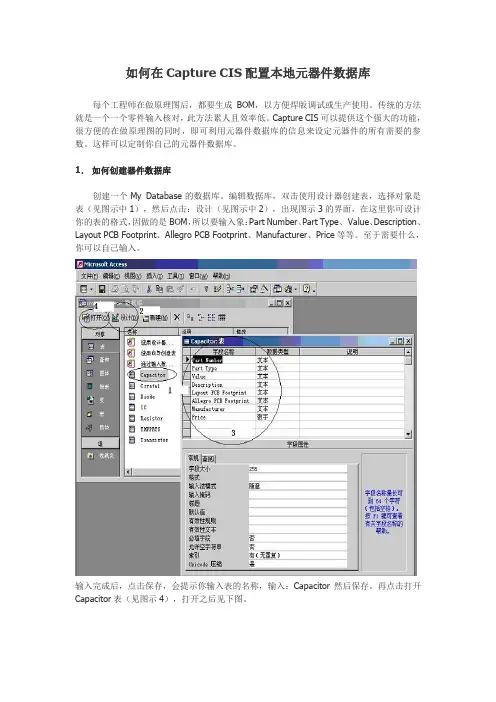

如何在Capture CIS配置本地元器件数据库

每个工程师在做原理图后，都要生成BOM，以方便焊版调试或生产使用。传统的方法

就是一个一个零件输入核对，此方法累人且效率低。Capture CIS可以提供这个强大的功能，

很方便的在做原理图的同时，即可利用元器件数据库的信息来设定元器件的所有需要的参

数。这样可以定制你自己的元器件数据库。

1． 如何创建器件数据库

创建一个My Database的数据库。编辑数据库，双击使用设计器创建表，选择对象是

表（见图示中1），然后点击：设计（见图示中2），出现图示3的界面，在这里你可设计

你的表的格式，因做的是BOM，所以要输入象：Part Number、Part Type、 Value、Description、Layout PCB Footprint、Allegro PCB Footprint、Manufacturer、Price等等。至于需要什么，

你可以自己输入。

输入完成后，点击保存，会提示你输入表的名称，输入：Capacitor然后保存。再点击打开Capacitor表（见图示4），打开之后见下图。

在表格中你输入每个零件参数的详细资料，最后保存即可。

2． 如何配置ODBC数据源

你找到控制面板下的管理工具，里面有个数据源（ODBC），双击打开如下图界面：

用户DSN和系统DSN是有区别，如果在用户DSN下创建的数据库，那么所创建的数据库

只用被当前用户所使用，其他的用户不能使用。我们选择在系统DSN下创建数据库，点击：

添加，弹出下图。

选择你想要的数据源驱动程序。选择如图所示，点击完成后。弹出定义数据源名称，见下图。

数据源名输入：My Database，说明文字你可以写也可以不写。然后点击选择，找到你创建

的数据库文件，最后点击确定，完成数据源配置。

3． 如何配置CIS文件

打开Capture CIS, 见下图。点击菜单Options/CIS Configuration…

说明

Cadence16.5在安装的时候会遇到好多的问题，一定要耐心排除，实在不行

可以重装，多试几次就会成功。网上提供的安装和破解方法的内容比较多，我这

给集中整合一下，确保你没问题。

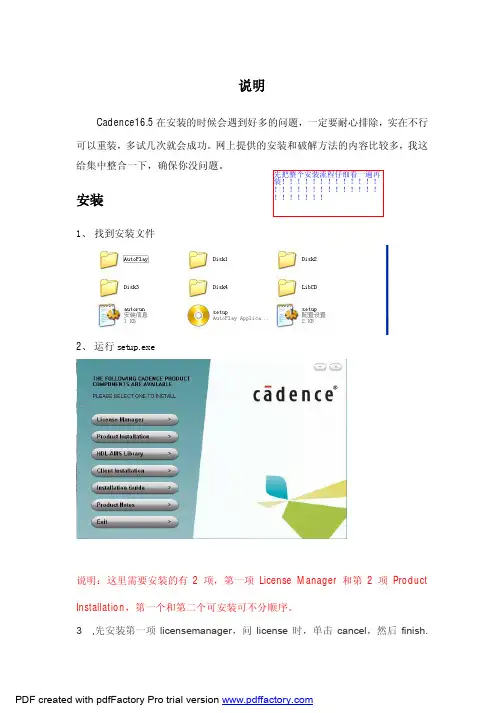

安装

1、 找到安装文件

2、 运行setup.exe

说明：这里需要安装的有2 项，第一项License Manager 和第2 项Product

Installation，第一个和第二个可安装可不分顺序。

3 ,先安装第一项licensemanager，问license时，单击cancel，然后finish.

PDF created with pdfFactory Pro trial version

先把整个安装流程仔细看一遍再装！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！（不上图了，简单）

在装的过程中除了路径以外其余的不用动。

如果你确实想要填license时，可以先按破解的步骤生成一个license文件，

顺序是不影响的。

4、接下来安装cadence的product,即第二项,直到安装结束这个时间有点长装过

以前版本的人都知道.

选anyone 这个选项，否则在卸载重装是会有麻烦，我遇到了。

PDF created with pdfFactory Pro trial version

遇到上边这个时，别以为它死机了，这是正在安装，时间比较长。

最后单击Finish 结束安装。

这时cadence软件就装完了，接下来是破解的。

二，破解

这时破解前打开软件所遇到的。

PDF created with pdfFactory Pro trial version

开始破解

1、 在任务管理器中确认一下是否有这两个进程,有就结束掉,即

cdsNameServer.exe和cdsMsgServer.exe,没有就算了.
