2016-气井试井过程井筒压力温度瞬态模拟

气井井筒积液诊断方法分析摘要：本文总结了常用的井筒积液判断方法如直观定性判断法、临界气体速度法、动能因子法、实测压力梯度曲线法、回声仪液面监测法、产能试井分析法、折算压力法等，并结合气田开发情况对这些方法进行了比较和评价，对于研究气井井筒积液具有一定的指导作用。

关键词：天然气；气井；积液；诊断方法1直观定性判断法日产气量和套管压力波动是气井积液的重要标志，通过观察这种波动可以判断积液面是否上升。

总的来说，对于正常生产井，当井筒出现积液时将表现出以下特征：油套压差增大（大于几个兆帕），说明油管中流动损失很大，携液能量不足，举升不正常，积液较多，液体不能全部带出来；短时间内油压和套压急剧降低（明显大于自然递减规律）；地面发生液体间喷，产液量或气液比曲线较之前的平稳生产出现较大波动；生产曲线中的产气量较之前的平稳生产出现较大递减；测试得出的流压梯度曲线较之前的平缓曲线出现波动、接近井底部分的压力梯度增大；井口温度下降。

井口温度取决于产气量、产液量、流速，其中最主要的是产液量，因为在相同体积下，液体所携带的热量最大。

当井筒积液后，携液不畅，产液量降低，导致井口温度有所下降。

2临界气体速度法气井生产过程中，在井筒内的流动状态为环雾流。

在环雾流中，气体是连续相而液体是非连续相，液体在井筒中随着气体被举升到地面排出。

当井筒中的气体没有足够的能量将液体举升至地面时，就会出现积液。

基于Turner模型所得出的计算气体最小排液速度和排液流量的方法理论上对于气-水井或气-凝析油井都适用。

在气液多相流动的情况下，如果产气量低于临界值，液体就会积聚在井底影响产气，并且会随着生产时间逐渐增多，最终导致停产。

3动能因子法动能因子反映了气井的产气能力，充分考虑了天然气的流体物性、压力、温度和生产油管内径等，能真实体现油管内气水两相的流动特征，进一步体现了气井的携液生产能力。

当动能因子变化时，携液能力也会变化。

动能因子是携液能力和井筒积液的一个重要判断指标。

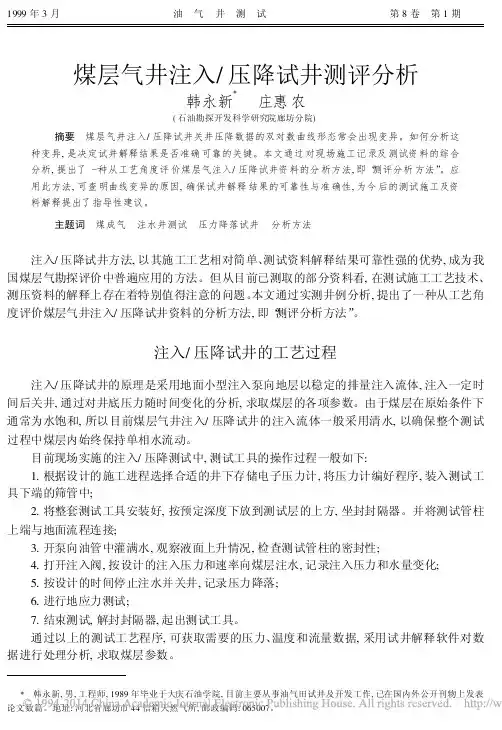

1999年3月油　气　井　测　试第8卷　第1期煤层气井注入/压降试井测评分析韩永新X庄惠农(石油勘探开发科学研究院廊坊分院) 摘要　煤层气井注入/压降试井关井压降数据的双对数曲线形态常会出现变异。

如何分析这种变异,是决定试井解释结果是否准确可靠的关键。

本文通过对现场施工记录及测试资料的综合分析,提出了一种从工艺角度评价煤层气注入/压降试井资料的分析方法,即“测评分析方法”。

应用此方法,可查明曲线变异的原因,确保试井解释结果的可靠性与准确性,为今后的测试施工及资料解释提出了指导性建议。

主题词　煤成气　注水井测试　压力降落试井　分析方法注入/压降试井方法,以其施工工艺相对简单、测试资料解释结果可靠性强的优势,成为我国煤层气勘探评价中普遍应用的方法。

但从目前已测取的部分资料看,在测试施工工艺技术、测压资料的解释上存在着特别值得注意的问题。

本文通过实测井例分析,提出了一种从工艺角度评价煤层气井注入/压降试井资料的分析方法,即“测评分析方法”。

注入/压降试井的工艺过程注入/压降试井的原理是采用地面小型注入泵向地层以稳定的排量注入流体,注入一定时间后关井,通过对井底压力随时间变化的分析,求取煤层的各项参数。

由于煤层在原始条件下通常为水饱和,所以目前煤层气井注入/压降试井的注入流体一般采用清水,以确保整个测试过程中煤层内始终保持单相水流动。

目前现场实施的注入/压降测试中,测试工具的操作过程一般如下:1.根据设计的施工进程选择合适的井下存储电子压力计,将压力计编好程序,装入测试工具下端的筛管中;2.将整套测试工具安装好,按预定深度下放到测试层的上方,坐封封隔器。

并将测试管柱上端与地面流程连接;3.开泵向油管中灌满水,观察液面上升情况,检查测试管柱的密封性;4.打开注入阀,按设计的注入压力和速率向煤层注水,记录注入压力和水量变化;5.按设计的时间停止注水并关井,记录压力降落;6.进行地应力测试;7.结束测试,解封封隔器,起出测试工具。

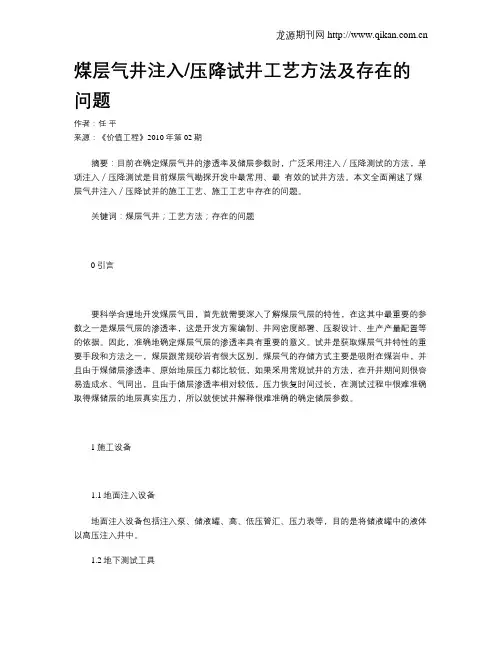

煤层气井注入/压降试井工艺方法及存在的问题作者：任平来源：《价值工程》2010年第02期摘要：目前在确定煤层气井的渗透率及储层参数时，广泛采用注入／压降测试的方法，单项注入／压降测试是目前煤层气勘探开发中最常用、最_有效的试井方法。

本文全面阐述了煤层气井注入／压降试并的施工工艺、施工工艺中存在的问题。

关键词：煤层气井；工艺方法；存在的问题0引言要科学合理地开发煤层气田，首先就需要深入了解煤层气层的特性，在这其中最重要的参数之一是煤层气层的渗透率，这是开发方案编制、井网密度部署、压裂设计、生产产量配置等的依据。

因此，准确地确定煤层气层的渗透率具有重要的意义。

试井是获取煤层气井特性的重要手段和方法之一，煤层跟常规砂岩有很大区别，煤层气的存储方式主要是吸附在煤岩中，并且由于煤储层渗透率、原始地层压力都比较低，如果采用常规试井的方法，在开井期间则很容易造成水、气同出，且由于储层渗透率相对较低，压力恢复时间过长，在测试过程中很难准确取得煤储层的地层真实压力，所以就使试井解释很难准确的确定储层参数。

1施工设备1.1地面注入设备地面注入设备包括注入泵、储液罐、高、低压管汇、压力表等，目的是将储液罐中的液体以高压注入井中。

1.2地下测试工具井下测试设备由井下关井阀、封隔器、电子压力计等组成，目的是为了准确连续记录及关井状态下井底压力及温度，进而求取各项煤层参数。

1.3地面直读设备在注入及关井阶段的参数可通过井下直读电子压力计随时反映到地面计算机上以监测和分析数据。

能提高试井的成功率，但设备要求条件多且成本过高。

1.4试井数据分析及解释软件试井数据分析及解释软件PanSystem是由英国EPS公司开发编制的，用于试井数据准备、数据分析和处理，数据分析主要通过图形并结合表格的形式进行操作，使得结果比较直观，操作简单、容易。

2现场施工工艺2.1试井测试设备准备对测试设备、仪表、压力计等进行性能检验，合格后方可使用。

2.2地面设备准备对试井设备进行检查、保养。

现 代 试 井 分 析014一、试井概念¾试井是对油、气、水井进行测试和分析的总称。

在不同工作制度下测量井底压力和温度等信号的工艺。

测试内容包括：产量、压力、温度、取样等。

分析（试井解释）：应用渗流力学理论，分析测试数据，反求油层和井的动态参数。

¾试井是一种以渗流力学为基础，以各种测试仪表为手段，通过对油井、气井或水井生产动态的测试来研究和确定油、气、水层和测试井的生产能力、物性参数、生产动态，判断测试井附近的边界情况，以及油、气、水层之间的连通关系的方法。

举例：不稳定试井压力和产量对应关系图二、试井的分类就研究的目的来说⎧⎧⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎩⎪⎧⎧⎨⎨⎪⎪⎩⎪⎪⎪⎪⎨⎪⎪⎧⎪⎪⎨⎪⎪⎩⎩⎩系统试井等时试井产能试井修正等时试井一点法试井试井压力降落试井单井不稳定试井压力恢复试井不稳定试井干扰试井多井不稳定试井脉冲试井按地层类型分类均质油藏试井非均质油藏试井双孔介质油藏试井双渗介质油藏试井复合油藏油藏试井¾按井类别分类，可分为垂直井、水平井、压裂井、定向井和分支井等试井方法。

¾按流动形态分类，可分为线性流、非线性流的试井。

二、试井的分类常规试井分析按分析方法分现代试井分析数值试井分析压降试井分析压恢试井分析变产量叠加试井分析典型图版手动拟合分析典型图版自动拟合分析针对油气藏和油气井研究的严密的测试设计；应用高精度的仪器设备进行现场测试；压力计精度， 分辨率，在井下高温高压条件下连续记录、存储压力数据量测试过程中要求产油气井配合测试进程反复的开关井，准确计量产气量，并处理好产出的气体；以复杂油气藏为背景的渗流力学理论和方法的研究；以解数理方程中的反问题为基础的试井解释方法及软件；结合地质、物探、测井、油藏及工艺措施的油藏动静态描述。

四、试井的作用2014姚约东2014试井研究贯穿于油气田勘探开发全过程2014四、试井的作用试井的作用总结为以下几点：（1）估算测试井的井底污染情况，判断是否需要采取增产措施（如酸化、 压裂），分析增产措施的效果；（2）估算测试井的地层参数、产能；（3）平均地层压力计算、压力分布；（4）判断和预测油气藏类型，均质、非均质油气藏，边底水等；（5）判断和预测油气藏范围，河道油藏，断层距离，透镜体，油（气）层边界，估算控制储量；（6）判断和评价断层的性质，包括密封性等；（7）判断井间连通性；（8）描述井筒周围油藏特性，包括渗透率、孔隙度、厚度、饱和度分布等。
