某污水处理厂氧化沟工艺设计-任务书

水污染控制工程设计说明书姓名：学号：班级：指导老师：2018年7月28日目录1、概述 (4)1.1课程设计目的 (4)1.2课题名称 (4)1.3课题要求 (4)1.4设计任务 (4)1.5设计说明书正文内容 (5)1.6设计成果要求 (5)1.7计划进度 (6)2、设计原则、范围与依据 (6)2.1 设计原则 (6)2.2 设计范围 (6)2.3 设计依据 (7)2.4工程规模和处理水质要求 (7)2.5水量的确定 (7)2.6水质的确定 (7)2.7城市污水处理工程的厂址选择 (8)3、工艺流程设计 (8)3.1工艺流程的比较 (8)3.1.1工艺的比选 (11)3.2主要污水处理构筑物选型及设计参数 (13)3.2.1中格栅 (13)3.2.2泵站 (13)3.2.3细格栅 (14)3.2.3沉沙池 (14)3.2.4卡鲁塞尔氧化沟计算 (15)3.2.6平流式消毒接触池 (16)3.3污水处理辅助构筑物设计 (16)3.3.1泵房设计 (16)3.3.2曝气机数量 (16)3.3.3加氯设备 (16)3.3.4集泥池 (16)3.3.5回流污泥泵的选择 (16)3.3.6剩余污泥泵选择 (17)3.3.7竖流浓缩池的设计 (17)3.3.8污泥脱水 (17)3.4构筑物表格 (17)3.5设备表 (19)3.4污水处理厂平面布置设计 (20)3.4.1平面布置原则 (20)3.4.2平面布置 (22)3.5污水处理厂高程布置 (24)3.5.2高程布置原则 (24)3.5.3污水处理构筑物的水面标高、池顶标高及池底标高 (25)污泥高程布置表 (26)4、经济预算 (27)4.2运行费用 (28)5、总结 (29)1、概述1.1课程设计目的1. 通过污水处理厂课程设计，巩固学习成果，加深对《水污染控制工程》课程内容的学习与理解，使学生学习使用规范、手册与文献资料，进一步掌握设计原则、方法等步骤，达到巩固、消化课程的主要内容的目的；2. 锻炼独立工作能力，对污水处理厂的主体构筑物、辅助设施、计量设备及污水厂总体规划、管道系统做到一般的技术设计深度，培养和提高计算能力、设计和绘图水平；3. 在教师指导下，基本能独立完成一个中、小型污水处理厂工艺设计，锻炼和提高学生分析及解决工程问题的能力。

消毒剂污泥回流
图3—1氧化沟工艺流程图
3.1
（1）预处理
污水通过进水管导入粗格栅池，进入污水泵站，经提升后进入细格栅池,再流入平流式沉砂池。经过粗格栅时，污水中的较大的杂物会被去除，能够起到保护下阶段设备的作用。而污水提升泵则起到提高水位的作用，其内安装潜水泵，使所有污水全部流入细格栅.流经细格栅时，污水中较细的杂物在此得以去除。污水进入平流式沉砂池后，由于平流沉淀从而达到除砂的目的.预处理阶段产生的杂物、砂粒等可以定期运至垃圾填埋场处理。
论文(设计）作者签名：
签名日期： 年 月 日
授权声明
学院有权保留送交论文（设计)的原件，允许论文(设计）被查阅和借阅，学校可以公布论文（设计）的全部或部分内容，可以影印、缩印或其他复制手段保存论文（设计），学校必须严格按照授权对论文(设计）进行处理，不得超越授权对论文（设计）进行任意处理。
论文(设计)作者签名：
（3）总体布局考虑周全
根据处理工艺流程和各构筑物的功能要求，结合厂址地形、地质和气候条件，全面考虑施工、运行和维护要求,协调好平面布置、高程布置及管线布置间的相互关系，力求整体布局合理完美。
（4）避免二次污染
污水处理厂作为环境保护工程，应避免或尽量减少对环境的负面影响，如气味、噪声、固废污染等；妥善处置污水处理工程中产生的栅渣、沉砂、污泥和臭气等,避免对环境的二次污染。
这些氧化沟由于在结构和运行上存在差异，因此各具特点。卡鲁塞尔式氧化沟工艺能充分利用污水在氧化沟内循环流动的特性，把好氧区和缺氧区有机结合起来，实现无动力回流,节省了去除硝酸盐氮所需混合液回流的能量消耗。设计中，在每座氧化沟前都设置了厌氧池，实现了“厌氧-好氧-缺氧"一体化，具有除磷脱氮和抗冲击负荷能力强、运行管理方便等优点。因此，本设计采用卡鲁塞尔式氧化沟工艺。工艺流程图如下图3-1所示：

20万吨氧化沟法污水处理厂工艺设计方案1 绪论1.1 我国水环境现状1.1.1 我国水污染现状水是人类必不可少的再生资源。

自然界可探测到的水量为13.6亿3km ，然而能够给人类使用的淡水量为0.4亿3km ，只占总储水量的百分之2.7。

并且中国水资源的问题矛盾非常突出和尖锐，2007年的中国水资源报告显示:中国含有总量大约为2.5万亿3m 的水资源。

北方地区含有水资源总量4980亿3m ，占全国20.4%；南方地区拥有的水资源竟然达到了20513亿3m ，比例达到了全部水资源的80%多。

多年的数据表明，水资源短缺问题已成为制约我国经济发展的重要因素，然而水资源短缺的同时，我国却普遍存在着严重的水污染问题。

水污染大体可以分为:(1)自然污染。

日起日落随着时间的流逝自然生成的污染，土地中矿物质分解产生的污染；(2)人为污染。

在人类进行普通生活或者进行生产活动时造成的对水体的污染。

人为产生的水污染可大致归纳为以下几个原因:一是人们对水资源短缺的危机感不强，对水体污染认识不够；三是水价相对低廉，老百姓用水毫不珍惜，大大咧咧；四是执法部门没有作为，没有把功夫精力放在正处，让企业工厂偷偷排放污水；五城市规划布局没有考虑周全，雨水污水难以集中处理；六是人口增长迅速，这也加剧了水体的污染。

1.1.1.1 地表水污染我国的地表水河段有着较重的有机物污染，普通老百姓在日常生活中会排放大量的有机污水，工业生产中的企业还会排放含有有毒有害物质的废水，比如农药和工业染料等等，水源水质的降低和污水处理成本的增加，对普通老百姓的生活造成了很大的影响，污水的污染加剧了水资源的短缺，也使得我国的可持续发展受到了严重的阻力。

下表1-1是国内主要河流污染情况，总体上表现为中度污染。

检测的污染指标是3NH 、5BOD 。

表1-1 2009年我国七大水系干流水质统计水系断面数（个）Ⅰ~Ⅲ类（%）Ⅳ、Ⅴ类（%）劣Ⅴ类（%）长江31 100 0 0黄河22 73 18 9珠江15 87 13 0松花江11 36 64 0淮河14 79 21 0海河 2 0 50 50辽河 4 0 0 100资料来源：全国地表水水质报告湖泊水质国家环保总局于2009年公布的数据资料显示:在经过44个湖泊的监测评价后，水质在III类水之上的水域的面积占48.9%，余下的水域全是Ⅳ类、Ⅴ类水和劣V类水。

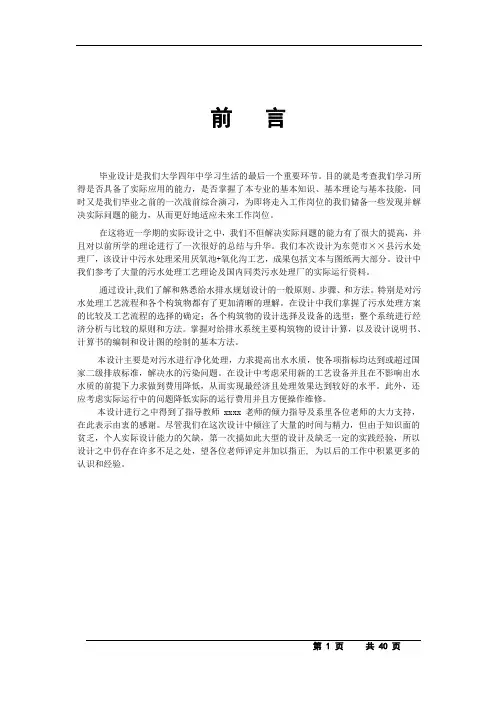

前言毕业设计是我们大学四年中学习生活的最后一个重要环节。

目的就是考查我们学习所得是否具备了实际应用的能力，是否掌握了本专业的基本知识、基本理论与基本技能，同时又是我们毕业之前的一次战前综合演习，为即将走入工作岗位的我们储备一些发现并解决实际问题的能力，从而更好地适应未来工作岗位。

在这将近一学期的实际设计之中，我们不但解决实际问题的能力有了很大的提高，并且对以前所学的理论进行了一次很好的总结与升华。

我们本次设计为东莞市××县污水处理厂，该设计中污水处理采用厌氧池+氧化沟工艺，成果包括文本与图纸两大部分。

设计中我们参考了大量的污水处理工艺理论及国内同类污水处理厂的实际运行资料。

通过设计,我们了解和熟悉给水排水规划设计的一般原则、步骤、和方法。

特别是对污水处理工艺流程和各个构筑物都有了更加清晰的理解。

在设计中我们掌握了污水处理方案的比较及工艺流程的选择的确定；各个构筑物的设计选择及设备的选型；整个系统进行经济分析与比较的原则和方法。

掌握对给排水系统主要构筑物的设计计算，以及设计说明书、计算书的编制和设计图的绘制的基本方法。

本设计主要是对污水进行净化处理，力求提高出水水质，使各项指标均达到或超过国家二级排放标准，解决水的污染问题。

在设计中考虑采用新的工艺设备并且在不影响出水水质的前提下力求做到费用降低，从而实现最经济且处理效果达到较好的水平。

此外，还应考虑实际运行中的问题降低实际的运行费用并且方便操作维修。

本设计进行之中得到了指导教师xxxx老师的倾力指导及系里各位老师的大力支持，在此表示由衷的感谢。

尽管我们在这次设计中倾注了大量的时间与精力，但由于知识面的贫乏，个人实际设计能力的欠缺，第一次搞如此大型的设计及缺乏一定的实践经验，所以设计之中仍存在许多不足之处，望各位老师评定并加以指正,为以后的工作中积累更多的认识和经验。

摘要中文摘要：本次毕业设计的设计题目为某县污水处理厂工程初步设计。
