关于带式输送机的设计计算

  • 格式：doc
  • 大小：185.00 KB
  • 文档页数：14

关于带式输送机的设计一，圆周驱动力：F uFu=CF H+Fs1+Fs2+Fst式中：C—与机长有关的系数，一般C≮1.02.F H=0.2943L〔q′+q″+(2q。

+q)Cosβ〕(下运时为0.11772L)Fs1=Fε+Fgl对于等长前倾上托辊： Fε=0.08988CεL(q。

+q)Cosβ对于等长前倾下托辊： Fε=0.08851Lq。

CosβCε-槽形系数δ=30° Cε=0.40 δ=35°Cε=0.43δ=45° Cε=0.50导料阻力Fgl=6.867Iv²ρl/v²b² ( Iv=Q/3600*ρ) Fs2=n*Fr+Fa (n为清扫器数量，一个空段≈1.5个头部清扫) 清扫阻力Fr=60000A 卸料阻力 Fa=1500BFst=qgH=qgLSinβ二，输送带张力1，不打滑条件：Fmin≥1.5Fu/eμα-12，垂度条件：GB/T17119-1997(ISO5048:1989)承载段：Smin≥147.15(q+q。

)回程段：Smin≥367.975q。

MT/T467-1996承载段：Smin≥91.97(q+q。

)Cosβ回程段：Smin≥183.94q。

Cosβ3, 传动滚筒（单传动）合力：Fn=Fumax+2Fmin三，功率1，传动滚筒轴功率：P A=F U*V/1000 kw2，电动机功率： GB/T17119-1997 ISO5048:1989⑴电动工况：P M=1.23P A（单电机驱动）P M=1.368P A(多电机驱动)⑵发电工况：P M=P A(单电机驱动) P M=1.14P A (多电机驱动) 3，电动机功率： MT/T467-1996⑴电动工况：P M=1.4145P A(单机驱动) P M=1.5732P A(多机驱动)⑵发电工况：P M=1.15P A ( 单机驱动) P M=1.311P A（多机驱动）四，输送带选择 m≥〔m〕m=Sn/Smax 〔m〕=m。

Ka*Cw/η。

m—胶带的安全系数 Sn—胶带许用张力 Smax—胶带机最大张力m．-基本安全系数 Ka=1.5启动系数η。

- 胶带接头效率五，逆止力矩及制动力矩1,逆止力: F L=Fst--0.1805〔L(q′+q″+2q。

)+qH/Sinβ〕传动轴上的逆止力矩：M L′=F L*D/2000逆止器需要的逆止力矩 M L=1.18ML′2,制动力（下运）: F B max≥1.5(Fsmax—F H min)式中：Fsmax=qgH=qgLSinβF H min=0.11772L〔q′+q″+(2q。

+q)Cosβ〕高速轴上的制动力矩：M Z=F B max*r/i关于1：1功率配比时，传动滚筒的合张力计算F U1=F U2=F U/2F驱入′--F1=F U2F驱入′=F U2*eμα2/eμα2-1F1=F驱入′-F U2第一传动滚筒的合张力为：Fn1=F驱入+F驱入′第二传动滚筒的合张力为：Fn2=F驱入′+F1分层带芯输送带整体带芯输送带钢绳芯输送带辊子旋转部分质量 kg不同带宽，不同带速时的运量（β=0°） Iv ( m³/h)不同倾角条件下输送能力的修正系数典型计算示例一，单滚筒驱动，垂置重锤拉紧简图：1，原始技术参数 Q=350t/h B=800mm L=480m β=0°V=2m/s 2,, 初选胶带 CC56*6(4.5+1.5) q。

=11.968托辊直径Φ89mm q′=6.45 q″=2.38 q′+q″=8.83q=Q/3.6V=48.613, 园周驱动力:FU=CFH+Fs1+Fs2C—与机长有关的系数,由插值法求得： C=1.28FH=0.2943L(q′+q″+2q。

+q)=8335.78 NFs1=0.08988CεL(q。

+q)+6.867Iv²ρl/V²b²=819.44+331.3=1150.73 Fs2=2.5Fr=2.5*60000*0.008=1200 NFu=1.28*8335.78+1150.73+1200=13020.53 N4，传动功率：传动滚筒轴功率为：PA=FUV/1000=26.041kw电动机功率为： PM=1.23(1.4145)PA=32.03(36.84)kw选用电动机型号为：Y225S-4 P=37kw5, 输送带张力计算：不打滑条件 Fmin≥FUmax/eμα-1=1.5FU/eμα-1=9760 N垂度条件承载段 Smin≥147.15(q。

+q)=8914 N回程段 Smin≥367.875q。

=4403 N传动滚筒合力 Fn=Fumax+2Fmin=39103 N各特性点张力：令S1=Fmin=9760 NS2=S1+Fr=9760+480=10240S3=1.02S2=10444.8S4=1.03S3=10758.2S5=1.04S4=11188.5S6=1.03S5=11524.1S7=S6+0.2943L(q″+q。

)+1.5Fr=14271>Smin（回程） S8=1.04S7=14842>Smin(承载段)S9=S8+0.2943L(q′+q。

+q)+Fs1=25461.4 N6, 拉紧力根据各特性点张力的计算结果。

拉紧力F。

为F。

=S4+S5=21947 N7,输送带核算初选输送带CC56*6(4.5+1.5)Z=(Fu+Fmin)*10/56*800=5.085层已选输送带为6层，实际安全系数为:m=56*800*6/22780=11.7998二，双滚筒（中部）驱动，车式重锤拉紧简图：1,原始技术参数： B=1000mm Q=560t/h L=890m β=18°V=2m/s 2,初定设计参数：上托辊为前倾型，槽角35°，托辊间距1200mm,下托辊为V形, 托辊间距3000mm, 托辊直径108mm。

导料槽长度为6000mm. 预选输送带St25003,计算园周驱动力和传动功率⑴主要阻力 F H=fLg〔q′+q″+(2q。

+q)Cosβ〕q′=10.175 q″=3.93 q。

=36.8 q=Q/3.6V=77.78 C=1.102F H=0.2943*890〔14.105+(73.6+77.78)Cos18°〕=41404 N⑵主要特种阻力 F S1=Fε+FglF S1=0.08988CεL(q。

+q)Cos18°=3478 NFgl=6.867I V²ρ/v²b²=124 NF S1=3478+124=3602 N⑶附加特种阻力 F S2=n3*Fr+FaFr=Apμ3=0.01*100000*0.6=600 N Fa=0(没有卸料器)F S2=2.5*600=1500 N (设一个头部清扫器和一个空段清扫器)⑷倾斜提升阻力 Fst=qgH=209850 N⑸园周驱动力 Fu=CF H+F S1+F S2+Fst=260579 N⑹传动功率传动滚筒轴功率 P A=F U*V/1000=521.1584 kw电动机功率 P M=1.368P A=713 kw (820kw MT/T467-1996) 本机传动系统采用双滚筒四电机模式运作，则每台电动机的功率为：713/4=178.25 kw 选电机功率为P=185kw4,张力计算⑴输送带不打滑条件：F1min≥F U max/eμα-1根据条件，取μ=0.35 α=α1+α2=200°+200°=400°F1nin≥1.5*260579/10.5128=37180 N⑵输送带垂度条件：F承min≥a。

(q。

+q)g/8*0.01=16861 NF回min≥a u*q。

g/8*0.01=13538 N⑶各特性点张力根据不打滑条件，传动滚筒奔离点最小张力为37180 N令S1=37180 N,据此计算各点张力S1=37180S2=1.04S1=38667 NS3=S2+fLg(q″+q。

)+1.5Fr=50235 NS4=1.04S3=52245 NS5=S4+fLg〔q′+(q。

+q)Cosβ〕+F S1+Fst=296905 NS6=1.04S5=308781 NS7=1.02S6=321132 N5,确定传动滚筒合张力根据工况条件，功率配比为1：1F U1=F U2=F U/2=260579/2=130289.5 NS8-S1=F U2=130289.5 NS8=F U2*eμα2/eμα2-1=184735 NS1=F8-F U2=54445 N第一传动滚筒合张力 F1=S7+S8=321132+184735=505867 N 第二传动滚筒合张力 F2=S8+S1=184735+54445=239180 N6,确定各改向滚筒合张力头部卸料滚筒合张力： S5+S6=296905+308781=605686 N 尾部拉紧滚筒合张力： S3+S4=50235+52245=102480 N传单部增面滚筒合张力；S6+S7=308781+321132=629913 N 7确定传动滚筒初选传动滚筒直径为D=1250mm,则传动滚筒最大扭矩为：Mmax=FU1(FU2)*D/2000=130289.5*1250/2000=81.431 KN.m 8确定驱动装置Y系列电动机 GN逆止器DCY型减速器 ZL联轴器YOXⅡ偶合器9,拉紧力 F0F0=S3+S4=50235+52245=102480 N≈10446㎏10,输送带选择计算初选输送带为ST2500.输送带最大张力为：Fmax=F U+S1=260579+54445=315024 N输送带安全系数为：m=2500*1000/315024=7.9359〔m〕=m。

KaCw/η=3.2*1.5*1.8/0.75=11.52～10.8m<〔m〕初选输送带不满足要求，可选输送带ST3500 此时，输送带安全系数为m=3500*1000/315024=11.11>〔m〕.满足要求。

11，逆止力计算F L=Fst-0.8fgL(q′+q″+2q。

+q)=209850-34676=175174 N作用于传动滚筒上的逆止力矩为：M L=F L*D/2000 KN.m作用于高速轴上的制动力矩为：M L′=M L/iηL （ηL=0.848）/三，下运带式输送机简图（传动部一般布置在上方，头部受料）1，原始参数： B=800mm Q=320t/h L=460m β=-14° V=1.6m/s 2,驱动力及所需传动功率：园周驱动力 F U=CfLg〔q′+q″+(2q。

合集下载

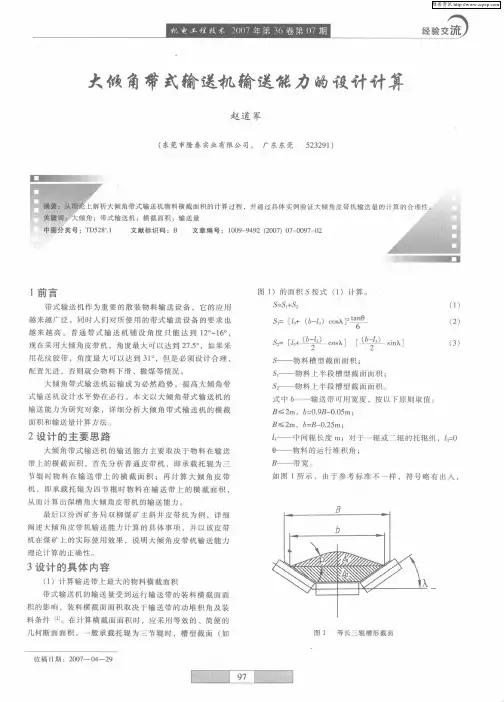

大倾角带式输送机输送能力的设计计算

大倾角带式输送机输送能力的设计计算

６结 束 语
通 过 计 算 物 料 在 大 倾 角 带 式 输 送 机 上 的装 料 截 面 面 积 ，准 确 计 算 出为带 式 输 送 机 的设 计 选 型 提 供 依 据 。
参 考 文 献 ： ［１］机 械 工 业 部 北 京 起 重 运 输 研 究 所 ．ＤＴ１Ｉ型 固 定 式 带 式 输 送 机
图 ２ 深槽 角 前 倾 托 辊 截 面
５３＝—１１２ ｓｉｎ２ｋｌ
＿ ＿＿ ＿ 二
（７）
５广 物 料 底 部 槽 型截 面面 积
皮 带 截 面积 ：
５ ６×
（８）
广一 胶 带 厚 度
Ｓ－Ｓｌ＋￥２＋￥３－Ｓｚ
（９）
（２）输 送 能 力计 算
已知 带 宽 ，输 送 能 力 为 ：
表 ｌ 倾 斜 输 送 杌 面 积折 减 系数 ｋ
程 师 。研 究 领 域 ：带 式 输送 机 的设 计 开 发 。
（编 辑 ：梁 玉）
倾角 ８（。） ２ ４ ６ ８ ｌ０ ｌ２ ｌ４ ｌ６ ｌ８ ２０ ２２ ２４ ２５
ｋ １．Ｏ０ ０．９９ ０．９８ ０．９７ ０．９５ ０．９３ ０．９ｌ ０．８９ ０．８５ ０．８ｌ ０．７６ ０．７４ ０．７２
上 托 辊 为 深 槽 角 前 倾 托 辊 ，下 托 辊 为 Ｖ 型 前 倾 托 辊 ，
５ｌ＝ ［２ｔ１Ｃ０５￣Ｉ＋ （６—２ｌ１）ｃｏｓ ２］
斗
５ ［２×ｌ ｃ。ｓ ＋
ｃ。ｓ ］．
（５） ｓｉｎ ： （６）
上 托 辊 间 距 ａｏ＝１２００ｍｍ，下 托 辊 间 距 ｎ ＝３０００ｍｍ，上 托 辊 主 辊 槽 角 入 －－２５。，辊 长 ４６５ｍｍ，辊 径 １３３ｍｍ，承 载 分 支 托 辊 槽 角 ：＝６０。，辊 长 ４６５ｍｍ，辊 径 １３３ｍｍ，托 辊 前

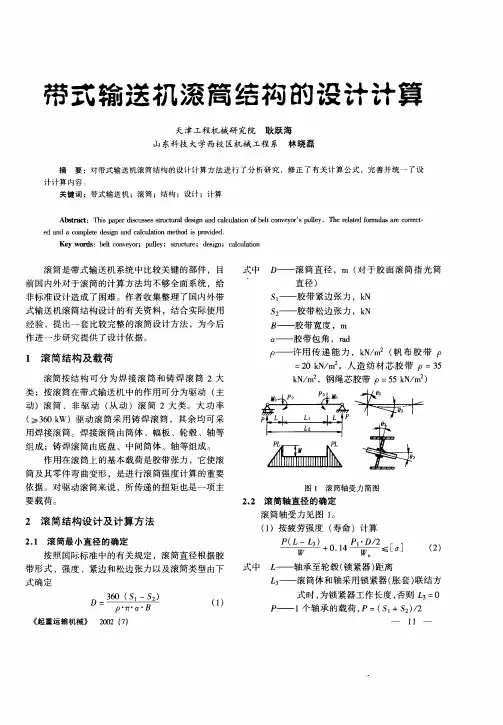

带式输送机滚筒结构的设计计算
