混凝土排水沟及盖板施工技术方案一、工程简介我标段共有矩形边沟5745M，均设在五十铺大街左右侧，结构形式为宽60cm*高120cm混凝土现浇，其中沟身混凝土强度为C20(总方量2832m3)，盖板混凝土强度为C25(总方量671m3)。

二、施工工艺及流程①、矩形排水沟施工工艺及流程施工工艺见图1-1所示：报、挖沟槽开测量放线施工准备验设置沉降缝混凝土浇筑混凝土养护安装盖板验收矩形排水沟施工工艺流程1-1 图②、沟盖板预制安装施工工艺及流程1-2所示：施工工艺见图场地硬化找平模板制安施工准备钢筋制安取板安装覆盖养生验收混凝土浇注盖板制作安装工艺流程图1-2三、施工准备．（1）技术准备①技术主管组织有关人员进行图纸会审，复核设计图及工程数量，根据设计资料认真做好导线复测工作和水准复测工作。

②根据控制测量结果放出水沟中桩及边桩，每25M做一个高程控制桩，标记沟槽开挖深度。

③对所有参加施工人员进行施工安全交底和技术交底。

（2）实验准备①水泥混凝土应有标养试块和现场同条件准养护试块。

②检测进场的砂、水泥等材料是否合格，并按检验批次提供检测报告，通过实验确定混凝土配合比指导现场施工。

（3）材料准备矩形排水沟沟身所用材料为普通水泥混凝土，砂石水泥等原材应及时进场。

盖板为C25钢筋混凝土盖板，盖板长60cm，宽92cm，厚13cm，钢筋混凝土预制盖板，采用有合格证并复检符合要求的钢筋，，检测不合格的材料及时清除出场。

（4）机械准备设备进场之前需进行检验并确保机械检验合格，操作人员需有操作证并进行安全教育。

（5）现场准备①、作好施工现场的“三通一平”工作,保证进场后可立即投入施工。

．②、查明基底管线分布情况并完成迁改或采取可靠的保护措施。

四、现浇混凝土排水沟施工方法矩形排水沟均为混凝土预制盖板排水沟，沟身采用C20混凝土，盖板采用C25混凝土，水沟侧壁厚度为16cm，水沟底厚度为8cm，具体结构及细部尺寸(均以M计)，如图所示：边沟断面图盖板平面图（1）沟槽开挖排水沟分段施工，分段放样，每25M一段放出水沟边桩及中桩，中桩桩顶标记开挖深度，现场洒白灰线控制沟槽开挖宽度与顺直度，利用人工配合挖掘机开挖，自卸汽车运输，开挖至距设计尺寸10～15cm 时，改以人工挖掘。

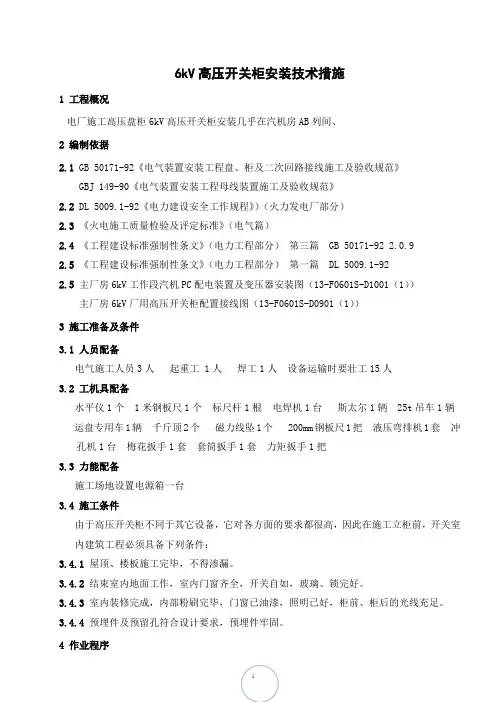

6kV高压开关柜安装技术措施1 工程概况电厂施工高压盘柜6kV高压开关柜安装几乎在汽机房AB列间、2 编制依据2.1 GB 50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GBJ 149-90《电气装置安装工程母线装置施工及验收规范》2.2 DL 5009.1-92《电力建设安全工作规程》）（火力发电厂部分）2.3《火电施工质量检验及评定标准》（电气篇）2.4《工程建设标准强制性条文》（电力工程部分）第三篇 GB 50171-92 2.0.92.5《工程建设标准强制性条文》（电力工程部分）第一篇 DL 5009.1-922.5主厂房6kV工作段汽机PC配电装置及变压器安装图（13-F0601S-D1001（1））主厂房6kV厂用高压开关柜配置接线图（13-F0601S-D0901（1））3 施工准备及条件3.1 人员配备电气施工人员3人起重工 1人焊工1人设备运输时要壮工15人3.2 工机具配备水平仪1个 1米钢板尺1个标尺杆1根电焊机1台斯太尔1辆 25t吊车1辆运盘专用车1辆千斤顶2个磁力线坠1个 200mm钢板尺1把液压弯排机1套冲孔机1台梅花扳手1套套筒扳手1套力矩扳手1把3.3 力能配备施工场地设置电源箱一台3.4 施工条件由于高压开关柜不同于其它设备，它对各方面的要求都很高，因此在施工立柜前，开关室内建筑工程必须具备下列条件：3.4.1屋顶、楼板施工完毕，不得渗漏。

3.4.2结束室内地面工作，室内门窗齐全，开关自如，玻璃、锁完好。

3.4.3室内装修完成，内部粉刷完毕，门窗已油漆，照明已好，柜前、柜后的光线充足。

3.4.4预埋件及预留孔符合设计要求，预埋件牢固。

4 作业程序5 基础制作安装5.1 基础的制作要严格按图纸施工。

基础制作选用#10槽钢。

5.2 基础安装要在地面进行二次抹面前进行，基础的高度与竣工后的地面平齐。

安装前要先清理预埋铁并大致找平地面，核对预埋件的标高、位置及电缆孔洞的位置，无误后方可进行基础安装。

—、工程概况华润电力（菏泽）有限公司一期2*600MW#1机组盘基础制作安装，主要分布在主厂房、网控楼及电除尘，基础槽钢主要为[10、[8槽钢，槽钢材质为Q235。

二、施工依据1、山东鲁能电力设计院图纸2、《电气装置安装工程盘柜及二次接线施工及验收规范》3、《火电施工质量检验及评定标准》4、《电力建设安全工作规程》5、火力发电工程建设标准强制性条文执行表格（电气部分）三、施工准备1、工具：砂轮锯、电焊机、除锈机（磨光机或钢丝刷）、手钢锯、锉刀、毛刷、8磅大锤。

2、量具：水准仪、直角拐尺、钢带尺（20m）、钢卷尺（3m）、铁水平尺。

3、安全用具：安全帽、绝缘手套、防护眼镜、焊工防护罩、焊工手套。

4、人力组织：负责人1名、技术员1名、质检员1名、安全员1名、焊工2名、安装工8名。

5、与建筑专业已办理地面交接单，现场照明设施、消防设施已具备。

1、施工前应明确熟悉该方案涉及的各项工艺流程和标准，在安装过程中做好原始记录，以便质量跟踪检查。

2、使用合格的测量仪器及工具。

3、安装完毕后，二次灌浆达到强度前基础应避免重压或敲击，灌浆时严禁灰车碾压基础。

五、安全风险分析及安全注意事项2.1进入施工现场，正确佩戴安全帽，严禁酒后进入施工现场。

2.2抬料时，人力应充足，戴好手套，防止发生挤手、砸脚事故。

2.3施工电源由合格电工正确接线，电动工具、电焊机使用前应做好检查，防止漏电、触电事故发生。

2.4施工中做好个人防护，做到“四不伤害”。

2.5施工中注意脚下孔洞，交叉作业区域注意高空落物，防止高空坠落及高处落物伤人。

2.6特殊工种持证上岗，严禁非专业人员从事本专业范围内的工作。

2.7夜间或光线不足的地方施工时须有足够的照明，并防止漏电、触电。

六、环保注意事项1、槽钢，角钢等下脚料每次施工完毕应收集放到可回收利用固体废弃物箱。

2、焊条头在施工过程中应随时收集，焊条使用完后，应利用焊条头检查焊条使用情况，再领用新焊条。

废弃的焊条头收集至可回收利用固体回收废弃物箱。

1编制依据1.1工程招标文件；1.2国电靖远发电有限公司#1、#3机组烟气脱硫工程施工设计图纸；1.3《火力发电厂烟气脱硫设计技术规程》DL/T 5196-2004 ；1.4《电力建设施工质量验收及评定规程》热工仪表及控制装置篇DL/T 5210.4-2009 ；1.5《国电靖远发电有限公司#1、#3机组烟气脱硫工程施工施工组织设计》；1.6《电力建设安全工作规程》（火力发电厂部分）DL5009.1-92 ；1.7《火力发电厂热工自动化设计技术规定》NDGJ16-891.8《火电厂焊接技术规程》DL/T869;1.9《电力建设施工及验收规范》（热工自动化）DL/T5190.5-2004 ；1.10《施工现场临时用电安全技术规范》JGJ46-2005;2、工程概述国电靖远发电有限公司4*220MV机组#1、#3脱硫改造项目中，设计两套脱硫装置，此次施工区域包括#1脱硫区域、#3脱硫区域、综合楼区域热控电子设备间盘柜安装及就地盘台柜安装。

3、主要施工机具与人员配备3.1主要施工机具准备（详见施工机具一览表，测量设备计量确认表见附表一）3.2人员配备施工队伍全部经过安全培训，持证上岗；技术人员已进行了图纸内部会审。

序号工程职务姓名序号工程职务姓名1电工6普工2电工7普工3焊工8普工4普工9普工5普工10普工3.3材料计划根据现场施工条件提前合理购置。

4、施工工序与方法4.1施工程序流程图4.2施工准备4.2.1熟悉图纸，结合现场实际情况，在具备盘柜就位条件下倒运盘柜至就近处，若土建专业墙体施工在前，必须在相应的位置为盘柜安装留孔，保证盘柜吊装空间。

4.2.2接到图纸后，要组织相关技术人员与业主、监理进行图纸会审，并由技术人员对施工人员进行技术、安全交底。

结合图纸设计及会审纪要，进行针对性的技术规程、施工规范、安全教育的培训，并进行可行性的“两算”对比，对成本预控提出可靠的依据。

423施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。
