煤矿风机用双电源双回路变频调速装置

  • 格式：doc
  • 大小：1.76 MB
  • 文档页数：30

煤矿风机用双电源双回路变
频调速装置

使用说明书
河南延龙机电设备有限公司
2013年5月26日
2

目 录
1 用途 ......................................................... 3
2 环境条件 ..................................................... 3
3 主要技术参数.................................................. 3
4 产品分类 ..................................................... 3
4.1 型式 ................................................... 3
4.2 产品型号 ................................................ 3
5 产品结构及原理 ................................................ 4
5.1 产品结构及外形尺寸 ...................................... 4
5.2 原理 ................................................... 4
图2 原理图 ...................................................... 5
6 安装、调试、操作及使用注意事项 ................................ 5
6.1 安装及调试 .............................................. 5
6.2 接线 ................................................... 5
6.3 设置代码 ................................................ 6
6.4 故障及解决办法 ......................................... 29
6.5 注意事项 .............................................. 29
7 运输和储存 .................................................. 29
8 订货和服务 .................................................. 30
3

使用本产品前，请详细阅读本说明书。
1 用途
煤矿风机用双电源双回路变频调速装置（以下简称装置）适用于含有爆炸性气体（甲
烷）和煤尘的煤矿。在交流50HZ，电压660V供电系统中，通过改变频率和电压来控制风
机的转速，并对动力负载调节及风机进行必要的保护。
装置使用液晶屏进行显示，直观、形象的显示变频的电压、电流等各种参数。
装置执行企业标准GB3836-2010、MT/T1099-2009、Q/ZMD039－2012。
2 环境条件
——周围环境温度－5℃～40℃；
——海拔高度不超过1000m，矿井大气压（0.08～0.11）Mpa；
——周围空气相对湿度不大于95％（25℃时）；
——适用于有瓦斯和煤尘爆炸危险的环境中；
——污染等级为3级；
——安装类别为Ⅲ类；
——使用在无显著振动和冲击的场所。
3 主要技术参数
--额定输入电压：双回路AC660V；
--工作制式：连续工作制；
--冷却方式：热管冷却。
4 产品分类
4.1 型式
装置的防爆型式为矿用隔爆兼本安型，防爆标志：“Exd[ib]Ⅰ”。
4.2 产品型号

B P J- 55 / 660 S F
风机用
4

5 产品结构及原理
5.1 产品结构及外形尺寸
由外壳、变频器、热管、液晶显示等部分组成，其外部结构如图1所示。

图1外部结构及尺寸图
5.2 原理

双电源供电
额定电压：AC660V
额定功率：55KW
双回路变频
变频调速
隔爆兼本安型
综合装置
5
图2 原理图
6 安装、调试、操作及使用注意事项
6.1 安装及调试
因装置内变频器为2台，所以使用地址区分每台变频器，分别为1号和2号。设置参
数通过前面板的触摸屏进行。全部中文菜单，方便、直观的找到设置的选项后进行设置即
可。
装置尽量安装在干燥通风的区域，后边的散热用的热管距墙壁（或遮挡物）距离应大
于1.0 米。
装置电源R、S、T 停电以后5 分钟内禁止对装置隔爆主腔内的任意电路进行操作，
且必须用仪表确认机内电容已放电完毕，方可实施机内作业。停电以后1 分钟内禁止再次
给电。

6.2 接线
6

用户接线请参照下图：
图3 用户接线图
6.3 设置代码
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

6.4 故障及解决办法
故障现象 可能得原因 解决措施
通电后显示屏不亮 电源线接线不正确； 输入电压不再装置的要求范围内。 用万用表检查显示屏供电
线，应在DC24V；测量输入电
压是否在装置要求的输入范
围内。
显示输出短路 负载短路；负载侧接地。 查看电机的接线
显示输出过流 电流超过装置的最大输出电流。 查看电机和装置的额定电流

显示设备过热 散热问题；过载。 查看热管是否正常，有无损
坏；查看装置的输出电流是
否正常

表1 故障排查表
6.5 注意事项
6.5.1 严禁带电开盖。
6.5.2 维修时注意防止“失爆”（注意保护紧固件和保护引入装置里的橡胶密封圈）。
6.5.3 本产品不得随意与其它未经联检的设备连接。
7 运输和储存
7.1 装置的包装采用木箱结构，必须保证在运输中无损坏，并符合水路和陆路运输的要
求。
7.2 装置装箱时应携带下列文件：
——产品说明书；
——产品合格证；
——产品试验报告；
——装箱单。
7.3 装置在运输和搬运过程中应避免剧烈震动以保护电器元件不受损坏。
7.4 装置的存放环境为：环境温度不超过35℃，空气相对湿度不大于80%，无破坏金属
和绝缘的腐蚀性气体的仓库中。
30

8 订货和服务
8.1 订单上需注明产品名称、型号、数量及交发货日期。
8.2 订单上需注明收发货单位、联系人、通讯地址、托运方式及到站名称。

配置清单
序号 名称 型号 数量
1 矿用风机用防爆变频 BPJ1-55/660SF 2
2 瓦斯浓度传感器 SSC1 1
3 温度传感器 SCC2 1

合集下载

煤矿风机用隔爆兼本质安全型双电源真空电磁起动器

煤矿风机用隔爆兼本质安全型双电源真空电磁起动器

QJZ系列煤矿风机用隔爆兼本质安全型双电源真空电磁起动器使用说明书德力西集团防爆电器有限公司目录1用途、特点及使用条件...................................... 错误！未定义书签。

1.1用途 .......................................................... 错误！未定义书签。

1.2特点 .......................................................... 错误！未定义书签。

1.3使用环境条件........................................... 错误！未定义书签。

1.4产品执行标准........................................... 错误！未定义书签。

1.5 防爆形式：矿用隔爆兼本质安全型；... 错误！未定义书签。

2型号含义 ............................................................. 错误！未定义书签。

3主要技术性能指标 ............................................. 错误！未定义书签。

3.1整机技术性能指标................................... 错误！未定义书签。

3.2 ................................................................... 错误！未定义书签。

3.3起动器具有远控功能，远控电路为本安电路。

错误！未定义书签。

4主要结构和功能 ................................................. 错误！未定义书签。

4.1 起动器主要由隔爆外壳和本体两部分组成。

煤矿更换主要通风机的安全技术措施 新 (1)

煤矿更换主要通风机的安全技术措施 新 (1)

贵州紫森源集团投资有限公司盘州市鸿辉煤矿一采区更换主要通风机安全技术措施鸿辉煤矿机电科2019年一、概况鸿辉煤矿现运行的主通风机为：FBDCZ NO.21/2×132型防爆抽出式对旋轴流通风机，随着井下采掘布局的变化，井下采场逐步向边远采区转移，通风距离增加，通风阻力增大，随着矿井扩能（120万吨/年）发展，今后该主要通风机己难以满足矿井通风的需要。

为提高矿井防灾、抗灾能力，保证矿井风量充足，通风系统合理、稳定，使通风能力与生产能力相匹配，决定将主通风机更换为：AN-2450/1400型动叶可调式轴流式主通风机。

现新主通风机已经到货，近期内即将更换矿井主要通风机，为确保主要通风机更换的安全顺利进行，特编制此安全技术措施呈报。

二、更换主通风机的技术措施一）现运行主通风机基本情况1、供电基本情况：现运行主通风机的1#机、2#机电源分别来自主扇风机控制室I段母线和II段母线；主扇风机控制室II段、I段母线电源分别来自矿地面变电所低压室II段母线的422-2开关和I段母线的412-2开关；地面变电所低压室I段、II段母线电源来自低压变电室1#变压器和2#变压器，1#、2#变压器高压侧电源分别来自地面变电所高压室的I段母线的007开关和II段母线的008开关。

地面变电所高压室I、II段10KV 母线电源分别来自乐民35KV变电所（矿井I回）和红石硐变电所（矿井II回）。

地面10KV变电所高压室、低压室和主扇风机房控制室的I、II 段母线间均设有联络开关，当任一回路停电时，都可以通过合联络开关，确保停电母线恢复正常供电。

矿井电源供电情况通过长期运行的观察，矿井I回电源（乐民35KV变电所供）可靠性低于矿井II回电源（红石硐变电所供）。

详见附图1、2。

2、现运行主通风设备状况：通过长期对风机运行观察，1#风机风量大于2#风机的风量；1#风机控制变频器误停机的几率小于2#风机控制变频器。

1#风机蝶阀手动、电动均完好，2#风机只能手动，电动已损坏。

矿井主要通风机管理制度

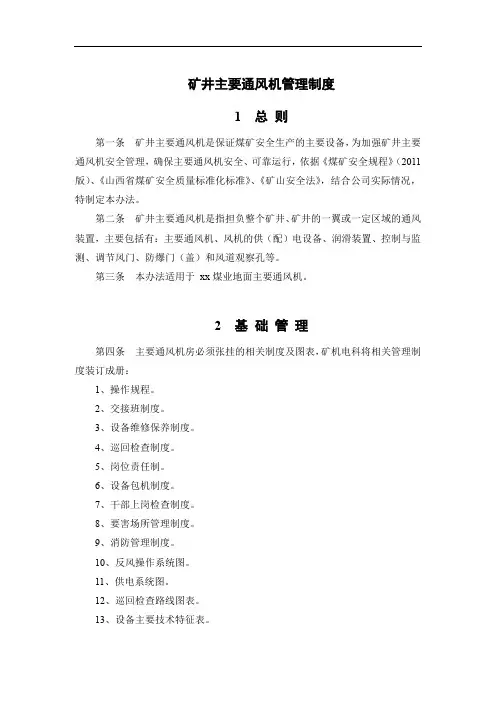

矿井主要通风机管理制度

矿井主要通风机管理制度1 总则第一条矿井主要通风机是保证煤矿安全生产的主要设备，为加强矿井主要通风机安全管理，确保主要通风机安全、可靠运行，依据《煤矿安全规程》（2011版）、《山西省煤矿安全质量标准化标准》、《矿山安全法》，结合公司实际情况，特制定本办法。

第二条矿井主要通风机是指担负整个矿井、矿井的一翼或一定区域的通风装置，主要包括有：主要通风机、风机的供（配）电设备、润滑装置、控制与监测、调节风门、防爆门（盖）和风道观察孔等。

第三条本办法适用于xx煤业地面主要通风机。

2 基础管理第四条主要通风机房必须张挂的相关制度及图表，矿机电科将相关管理制度装订成册：1、操作规程。

2、交接班制度。

3、设备维修保养制度。

4、巡回检查制度。

5、岗位责任制。

6、设备包机制度。

7、干部上岗检查制度。

8、要害场所管理制度。

9、消防管理制度。

10、反风操作系统图。

11、供电系统图。

12、巡回检查路线图表。

13、设备主要技术特征表。

电气控制原理图册应在机房内存档。

第五条矿机电科及机电队必须建立有主要通风机管理档案，包括以下内容：矿机电科建立的档案有：1、主要通风机说明书。

2、主要通风机安装图。

3、设备技术特征。

4、机房的设备供电系统图5、电气控制原理图。

6、技术测定与探伤报告。

7、事故记录。

8、风机切换记录。

9、改造及大修记录。

10、主要通风机无计划停电停风应急预案。

11、事故分析追查责任制。

第六条新安装及技术改造后的主要通风设施，必须及时修订操作规程及各项管理制度，并补充完善相关档案管理资料。

3 主要通风机及安全保护设施的要求第七条主要通风机的各部分，包括主要通风机、蝶阀及其启动设备、防爆门（盖）、供电系统、电动机、控制设备和监测装备以及各种保护设施，必须齐全完整，安全可靠。

第八条主要通风机：1、矿井主要通风机必须具有矿用产品安全标志证书（MA）。

2、主要通风机必须安装在地面；装有通风机的井口必须封闭严密，其外部漏风率不得超过5%；基本建设期间回风井有提升设备时，外部漏风率不得超过15%。

煤矿风机用隔爆型双电源真空电磁起动器说明书

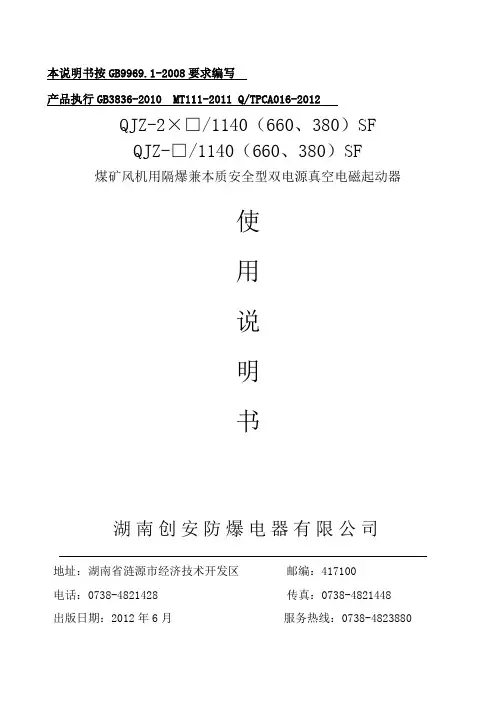

煤矿风机用隔爆型双电源真空电磁起动器说明书
