人教版初中物理九年级全册第二十章《电与磁》测试卷

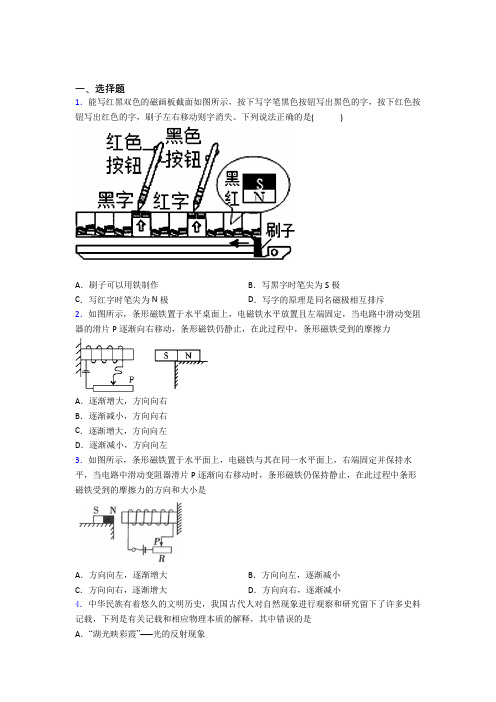

一、选择题1．能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。

下列说法正确的是()A．刷子可以用铁制作B．写黑字时笔尖为S极C．写红字时笔尖为N极D．写字的原理是同名磁极相互排斥2．如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力A．逐渐增大，方向向右B．逐渐减小，方向向右C．逐渐增大，方向向左D．逐渐减小，方向向左3．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向右移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增大D．方向向右，逐渐减小4．中华民族有着悠久的文明历史，我国古代人对自然现象进行观察和研究留下了许多史料记载，下列是有关记载和相应物理本质的解释，其中错误的是A．“湖光映彩霞”──光的反射现象B．“潭清疑水浅”──光的折射现象C．“司南之杓，投之于地，其抵指南”──地球周围存在磁场D．“山顶有泉，煮米不成饭”──山顶气压较低，泉水的沸点较高，水不容易沸腾5．下列物体能被磁铁吸引的是（）A．橡皮擦B．塑料三角板C．木炭D．铁钉6．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如右图所示的电路图，当开关S接通后，将看到的现象是A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动7．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上D．两个铅杆底面削平挤压后能“粘”在一起8．最早利用磁场获得电流，从而使人类进入电气化时代的科学家是（）A．焦耳B．安培C．法拉第D．奥斯特9．下列关于发电机的说法中，正确的是（）A．发电机的基本原理是通电导体在磁场中受力的作用B．发电机的基本原理是电磁感应C．发电机工作时电能转化为机械能D．线圈在转动过程中，感应电流的大小和方向不变10．如图所示，在通电螺线管周围 a、b、c、d四个位置画出的小磁针指向正确的是（）A．a、b B．b、c C．c、d D．a、d11．下列说法正确的是（）A．汽油机气缸顶部有个喷油嘴B．人体、塑料、硅它们都是导体C．铁导线的电阻比铜导线的电阻大D．地理位置的北极是地磁场的南极12．我国高铁在节能技术上采用了再生制动方式：动车到站前先停止供电，由于惯性，动车继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，将机械能转化为电能，自动输入电网。

人教版2023初中物理九年级物理全册第二十章电与磁专项训练单选题1、小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。

以下说法正确的是（）A．电磁铁的上端为S极B．当光照强度增强，控制电路的电流变小C．当光照强度减弱，电磁铁的磁性增强D．灯泡应设计在A和B两接线柱之间答案：DA．由图可知，根据安培定则可知，电磁铁的上端为N极，故A错误；B．当光照强度增强，光敏电阻的阻值减小，总电阻减小，根据欧姆定律可知，控制电路的电流变大，故B错误；C．当光照强度减弱时，光敏电阻的阻值变大，总电阻变大，根据欧姆定律可知，控制电路的电流变小，电磁铁磁性大小与电流大小、线圈匝数有关，电流减小，则磁性变弱，故C错误；D．光线较暗时，光敏电阻的阻值大，则控制电路中的电流小，电磁铁的磁性弱，衔铁在弹簧的作用下被拉起，灯泡自动发光，说明灯泡在A和B两接线柱之间，故D正确。

故选D。

2、将导体ab、开关和灵敏电流表用导线连接，导体ab放置在磁极间，如图所示。

下列说法正确的是（）A．开关闭合，磁铁不动，ab水平向左快速移动，指针不偏转B．磁极对调后，开关闭合，ab水平向右快速运动，指针要偏转C．开关闭合，ab竖直上下运动，指针要偏转D．开关断开，ab快速运动，指针可能偏转答案：BA．开关闭合，磁铁不动，ab水平向左快速移动，导体ab切割磁感线，产生感应电流，指针偏转，故A错误；B．磁极对调后，开关闭合，ab水平向右快速运动，导体ab切割磁感线，产生感应电流，指针偏转，故B正确；C．开关闭合，ab竖直上下运动，导体ab没有切割磁感线，不会产生感应电流，指针不偏转，故C错误；D．开关断开，ab快速运动，电路是断路，不会产生感应电流，指针不会偏转，故D错误。

故选B。

3、如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。

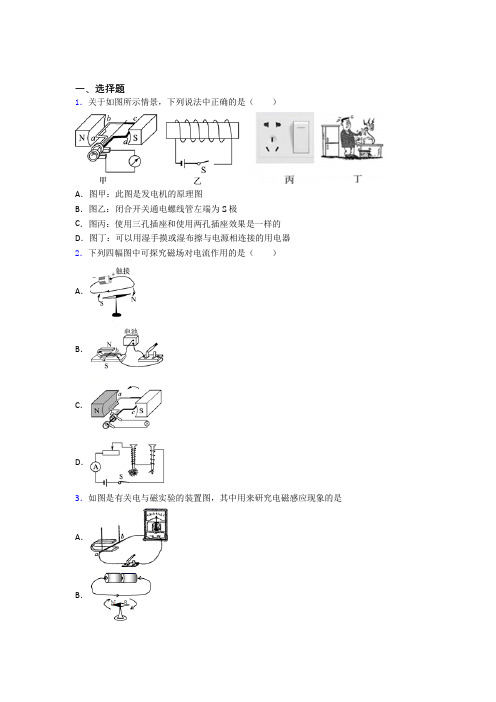

一、选择题1．关于如图所示情景，下列说法中正确的是（）A．图甲：此图是发电机的原理图B．图乙：闭合开关通电螺线管左端为S极C．图丙：使用三孔插座和使用两孔插座效果是一样的D．图丁：可以用湿手摸或湿布擦与电源相连接的用电器2．下列四幅图中可探究磁场对电流作用的是（）A．B．C．D．3．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．4．梳过头发的塑料梳子可“粘”起碎纸屑，下列现象中“粘”的原因与其相同的是（）A．电风扇叶片容易“粘”灰尘B．黑板擦“粘”在磁性黑板上C．塑料吸盘“粘”在光滑的瓷砖上D．两个铅块削平挤压后“粘”在一起5．如图所示是智能扶手电梯工作原理图，其中R是压敏电阻，当有人乘梯时，压敏电阻受压阻值变化改变线圈中电流，引起电磁铁磁性强弱变化，使得电磁继电器动触点的位置变动电动机转速加快：当没有人乘梯时，电动机转速减慢减少耗电。

下列选项正确的是（）A．电磁铁上端是 N 极B．电磁铁的工作原理与发电机的工作原理相同C．R的阻值随压力的增大而减小D．电动机的工作原理是电磁感应6．2019年12月17日，我国第一艘国产航空母舰“山东舰”在海南三亚某军港交付海军，目前“山东舰”上“歼-15”飞机仍然采用滑跃式起飞。

据透露，中国下一艘很可能是电磁弹射航母，将采用自行研制的电磁弹射器，如图所示。

电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。

下列实验中，与电磁弹射器工作原理一致的是A ．B ．C ．D ．7．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，图中GMR 是巨磁电阻，当GMR 巨磁电阻旁磁场增大时其电阻值会急剧减小．当S 2闭合时，滑动变阻器滑片移动到最左端时，V 1、V 2的示数分别为U 1、U 2，电路总功率为P ；当滑动变阻器滑片移动到最右端时，V 1、V 2的示数分别为12U U ，，、，电路总功率为P’；已知R 1=6Ω，P ’=4W ，1122:3:2,:3:4U U U U ==，，，滑片滑动过程中，GMR 的最大阻值为最小阻值的3倍．下列说法正确的是A ．GMR 回路中电源电压U=18V ，R 2=3Ω．B ．当滑片移到最左端时，GMR 的电阻R GMR =3Ω．C ．当滑片向右移时，V 1的示数会变大．D ．通电螺线管的右端为N 极，滑片向左滑动时GMR 的电阻会变大．8．如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，下列说法中正确的是（ ）A ．电磁铁上端为S 极，触点B 与C 断开，汽车启动 B ．电磁铁上端为S 极，触点B 与C 接通，汽车启动C ．电磁铁上端为N 极，触点B 与C 断开，汽车启动D ．电磁铁上端为N 极，触点B 与C 接通，汽车启动9．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P 从a 端向b 端滑动过程中，会出现的现象是（ ）A．电流表示数变小，弹簧长度变短B．电流表示数变小，弹簧长度变长C．电流表示数变大，弹簧长度变长D．电流表示数变大，弹簧长度变短10．甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向和磁感线的分布可知（）A．根据磁感线的分布可判定甲乙是异名磁极甲乙B．两个磁铁周围的磁场是由磁感线组成的C．甲、乙都是S极D．甲、乙都是N极11．关于磁场的知识说法正确的是（）A．磁场看不见，摸不着，所以不存在B．地磁的南极在地理南极附近，但不重合C．奥斯特最先发现电流的周围存在磁场D．安培发现了电磁感应现象12．假如你是一名航天员，驾驶飞船登上月球，想探测月球表面附近是否有磁场，下列工具中最理想的是（）A．灵敏电流表B．灵敏电压表C．灵敏温度计D．灵敏指南针二、填空题13．汽车装有倒车雷达，利用了声音可以传递______；电视机遥控器发出一种不可见的光，即______，以实现对电视机的控制；石蜡、钢铁、玻璃、松香中属于晶体的是______。

人教版九年级全一册物理第二十章：电与磁综合复习题1．（2022·湖南岳阳·九年级期末）无线充电装置给人们的生活带来了便利。

充电底座通电后其中的送电线圈产生交变磁场，手机受电线圈中产生感应电流，开始向手机充电，以下四图所示的装置与手机受电线圈工作原理相同的是（）A．B．C．D．2．（2022·湖南岳阳·九年级期末）下面四个实验图能说明电动机工作原理的是（）A．B．C．D．3．（2022·湖南长沙·九年级期末）关于物理现象和物理知识，下列说法正确的是（）A．为了防止触电，必须把用电器的开关接在火线上B．验电器的原理是异种电荷相互吸引C．小磁针静止时，S极的指向与该点磁场方向相同D．用毛皮摩擦橡胶棒，橡胶棒带负电是由于毛皮束缚电子的能力比较强4．（2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末）如图所示的“吸引现象”由分子间作用力引起的是（）A．磁铁吸引铁器B．吸盘吸在墙上C．摩擦后的气球吸引头发D．压紧的铅块互相吸引5．（2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末）我们在学习物理知识时，运用了很多研究方法，下列几个实例：①研究电流时，把它比作水流；①在探究电磁铁磁性强弱的影响因素时；①在探究压强与压力关系时，控制受力面积相同；①研究磁场时，引入磁感线。

其中，运用了相同研究方法的是（）A．①①B．①①C．①①D．①①6．（2022·湖南株洲·九年级期末）公交车上安装的电动爆玻器工作原理是利用通电线圈在磁场中产生一个冲击力，在危急时刻击碎车窗玻璃。

图中的实验与电动爆玻器工作原理相同的是（）A．B．C．D．7．（2022·湖南常德·九年级期末）如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（）A．红灯亮，绿灯灭B．红灯灭，绿灯亮C．红灯亮，绿灯亮D．红灯灭，绿灯灭8．（2022·湖南岳阳·九年级期末）下列关于磁场，磁感线的说法正确的是（）A．磁体间的相互作用规律通过磁感线来实现B．磁感线是磁场中真实存在的一些曲线，磁感线越密的地方磁场的磁性越强C．磁体周围的磁场方向是从磁体的N极出发，回到磁体的S极的，构成闭合曲线D．磁感线上某一点的切线方向与放在该点的小磁针静止时N极所指的方向相反9．（2022·湖南常德·九年级期末）如图所示的实验装置中属于电动机工作原理的是（）A．B．C．D．10．（2022·湖南常德·九年级期末）如图是烧水用的某品牌“随手泡”，为保障安全，该电器设置了电源开关S和安全开关S1．当壶身放在底座上时，S1自动闭合，此时再闭合S，电热丝R通电．如图设计的电路符合上述要求是。

九年级物理全册第二十章电与磁典型例题单选题1、如图甲所示是一款新式手电筒，当沿图中箭头方向来回摇动电筒时，灯泡就能发光图乙所示的四个实验中能反映其工作原理的是（）A．B．C．D．答案：A当沿图中箭头方向来回摇动电筒时，导线中产生了感应电流，使小灯泡发光，利用的是电磁感应现象。

A．闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，是电磁感应现象，故A符合题意；B．通电导体在磁场中受力转动，是电动机工作原理，故B不符合题意；C．该实验是奥斯特实验，利用的是电流周围有磁场，使下方小磁针受力转动，故C不符合题意；D．当移动滑动变阻器的滑片，电路电流发生变化，研究的是电磁铁磁性强弱与电流的关系，故D不符合题意。

故选A。

2、如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。

如果线圈是固定的，磁体可以绕线圈旋转，则线圈通电后，磁体将（）A．开始顺时针旋转B．开始逆时针旋转C．保持静止D．以上三种情况都有可能答案：B线圈通电后，受磁场力作用，线圈开始顺时针旋转；如果线圈是固定的，根据静止和运动的相对性可知，则线圈通电后，磁体开始逆时针旋转，故B符合题意，ACD不符合题意。

故选B。

3、关于图中所示的四个情景，下列说法中正确的是（）A．触接后小磁针将发生偏转，说明电流周围有磁场B．磁场中导体ab竖直向上运动时，电流表指针会发生偏转C．闭合开关后磁场中的导体ab运动，依据该实验原理可制成发电机D．通电螺线管周围的磁场强弱与电流方向有关答案：AA．题图是奥斯特实验，导线触及电源后，电路中有电流，小磁针将发生偏转，说明电流周围有磁场，故A正确；B．由题图可知，磁场中导体ab竖直向上运动时，不切割磁感线，不会产生感应电流，电流计的指针不会偏转，故B错误；C．图中有电源，闭合开关后，通电导体在磁场中受力而运动，依据该实验原理可制成电动机，故C错误；D、图中通电螺线管周围的磁场强弱与电流的大小有关，而磁场方向与电流的方向有关，故D错误。

知识像烛光，能照亮一个人，也能照亮无数的人。

--培根第二十章《电与磁》测试卷一、单选题(共15小题)1.下列物体中能被磁体吸引的是( )A ． 铝块B ． 铜块C ． 铁块D ． 银块2.某同学连接如图所示电路研究电磁铁的磁性．为了让铁钉吸引大头针的数目增多，以下措施中可行的是( )A ． 将滑片向左端滑动B ． 将滑片向右端滑动C ． 减少铁钉上所绕线圈的匝数D ． 去掉一节干电池 3.下列物理现象属于电磁感应的应用的是( )A ． 通电导线周围产生磁场B ． 录音机使电流信号录入磁带C ． 变压器D ． 电流经过导体时是导体发热4.电磁继电器在生产、生活中的应用非常广泛，它依据的物理原理是( )A ． 电流的磁效应B ． 磁场对电流的作用力C ． 电荷间的相互作用D ． 磁极间的相互作用5.小明用如图所示电路进行“电磁铁的磁性强弱与哪些因素有关”的探究活动后，得出以下的结论，其中正确的是( )①线圈中的电流越强，磁性越强①电磁铁线圈匝数越多，磁性越强①若将线圈A 的铁钉拔出，磁性大大减弱．A ． 只有①①B ． 只有①①C ． 只有①①D ． ①①①6.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是( )A ．B ．C ．D ．7.如图是一种水位自动报警器的原理示意图，当水位升高到金属块A 处时( )A ． 红灯亮，绿灯灭B ． 红灯灭，绿灯亮C ． 红灯亮，绿灯亮D ． 红灯灭，绿灯灭8.探究“通电导体在磁场中的受力方向与哪些因素有关”时，小明同学做了如图所示的实验，图中AB 表示闭合电路中的直导线，导线上的箭头方向表示电流方向，F 表示导线的受力方向，N 、S 表示蹄形磁铁的两极．以下是小明通过实验得出的判断：①甲、乙实验表明，通电导体在磁场中受力方向与电流方向有关；①甲、丙实验表明，通电导体在磁场中受力方向与磁场方向有关；①乙、丙实验表明，通电导体在磁场中受力方向与磁场方向有关．则上述判断中( )A ． 只有①正确B ． 只有①正确C ． ①①正确D ． ①①正确 9.小明用一节五号电池给扬声器通电，她将( )A ． 听不到声音B ． 听到一声响声C ． 听到扬声器不断发出声音D ． 看到纸盆不断往复运动10.如图所示，在蹄形磁体的磁场中放置一根导体AB ，导体的两端跟电流表连接，开关闭合，电路中没有电流．以下操作中，可能使电路中产生电流的是( )A ． 将接在电流表上的两根线对调 B.让导体在磁场中静止，换用磁性更强的永磁体 C ． 将磁体沿左右方向运动D ． 将导体换成更粗的11.如图，“○”表示闭合电路的一部分导体横截面示意图，导体a 怎样运动时，才会产生感应电流( )A ． 左右运动B ． 上下运动C ． 静止不动D ． 垂直于纸面向里外运动12.如图所示的装置中，能使小量程电流表指针偏转的情况是( )A ． 使导体棒AB 上下运动B ． 使导体棒AB 左右运动C ． 使导体棒AB 前后运动D ． 使导体棒AB 静止不动 13.扬声器发出悠扬的声音是将( )A ． 声信号转化为电信号B ． 电信号转化为声信号C ． 电信号进行放大D ． 声信号进行放大14.一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后( )A ． 两极所受的力是平衡力，所以不会发生转动B ． 两极所受的力方向相反，所以会持续转动C ． 只有N 极受力，会发生转动，最终静止时N 极所指方向水平向右D ． 两极所受的力方向相反，会发生转动，最终静止时N 极所指方向水平向右15.如图所示，两条条形磁体靠近的两个端头处各放有一个小铁钉，当两磁体相互接触时，小铁钉将会( )A ． 相互靠近B ． 相互远离C．落下D．静止不动二、填空题(共3小题)16.如图所示，通电螺线管的a端是____极，小磁针的b端是____极．17.法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用______产生______的条件和规律，导致了______、______和______的相继问世，人类社会进入了电气化的时代．18.如图所示的实验装置是研究________现象的．某同学在做这一实验时，他将磁铁的N、S极对调，然后观察导体的运动情况，其目的是研究________________，他要研究导体受力方向与电流方向的关系，应保持________方向不变，改变________方向，观察________得出结论．三、实验题(共3小题)19.如图所示是研究“影响电磁铁磁性强弱因素”的装置图，通过观察指针B的偏转角度的大小来判断电磁铁的磁性强弱．(1)指针下方的物体A应是______(选填“铁”“铝”或“塑料”)材料制成的．(2)当开关闭合后，电磁铁的右端为______极．(3)当导线a由接线柱1改为与接线柱2相连时，闭合开关后，可发现指针B偏转角度将会______(选填“变大”或“变小”)．20.小军利用如图所示的装置来探究通电螺线管外部磁场的方向，请根据实验要求回答下列问题：(1)实验时，他选用小磁针的目的是为了________．(2)实验过程中，他将电池的正负极位置对调接入电路中，此操作的目的是为了研究________与__________是否有关．21.下面是小明探究“导体在磁场中运动时产生感应电流条件”的实验过程．(1)步骤一：导体水平左右运动，如图甲所示，灵敏电流计指针________；(2)步骤二：导体竖直上下运动，如图乙所示，灵敏电流计指针不偏转，这是因为________；(3)步骤三：导体水平左右运动，如图丙所示，灵敏电流计指针偏转，电路中有电流产生．综合上面实验现象，可以得出感应电流产生的条件是：________________________.答案解析1.【答案】C【解析】磁性是指能够吸引铁、钴、镍等物质的性质．铝、铜、银不在此范围中，故能被磁体吸引的是铁块．2.【答案】B【解析】A、将滑片向左端滑动，滑动变阻器接入电阻变大，由欧姆定律可知电路中电流将减小，则螺线管的磁性减弱，故吸引大头针的数目将减少，不符合题意；B、当滑片向右移动时，滑动变阻器接入电阻减小，由欧姆定律可知电路中电流将增大，则螺线管的磁性增加，故吸引大头针的数目将增加，符合题意；C、减少铁钉上所绕线圈的匝数，则螺线管的磁性减弱，故吸引大头针的数目将减少，不符合题意；D、去掉一节干电池后，电路中的电流减小，则螺线管的磁性减弱，故吸引大头针的数目将减少，不符合题意；3.【答案】C【解析】A、导线通电后，其下方的小磁针受到磁场的作用力而发生偏转，说明电流能产生磁场，是电流的磁效应现象，不是电磁感应现象．故A错误．B、录音机使电流信号录入磁带，是电流的磁效应，不是电磁感应现象．故B错误．C、变压器是利用互感现象发明，利用了电磁感应现象．故C正确．D、电流经过导体时是导体发热，这是电流的热效应，不是电磁感应现象．故D错误．4.【答案】A【解析】电磁继电器的主要部件是电磁铁，通电后具有磁性，把衔铁吸下，使工作电路接通，起到控制作用，是利用电流的磁效应来工作的．5.【答案】D【解析】①电磁铁的铁芯和线圈匝数一定时，线圈中的电流越强，磁性越强，符合题意．①在电流和铁芯一定时，电磁铁线圈匝数越多，磁性越强，符合题意．①电磁铁是线圈磁场和被磁化的铁芯共存作用形成的一个磁场，若将线圈A的铁钉拔出，磁性大大减弱，符合题意．6.【答案】C【解析】A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；7.【答案】A【解析】当水位达到金属块A时，控制电路接通．电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭．与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮．故现象为：红灯亮，绿灯灭．8.【答案】C【解析】：①甲、乙两次实验中，磁场方向相同，电流方向改变，导体在磁场中受力的方向也改变，说明二者有关，是正确的；①图甲、丙中，电流方向相同，磁场方向改变，导体在磁场中受力的方向也改变，说明二者有关，是正确的；①图乙、丙中，磁场方向与电流方向均不相同，而导体受力方向不变，不能说明导体在磁场中受力方向与电流方向或磁场方向的关系，是错误的；9.【答案】B【解析】用一节五号电池给扬声器通电时，由于电池所提供的电流是直流电，所以当给线圈通电时，通电线圈就会在磁场中受到力的作用，即此时线圈会振动，从而产生一声响声，但由于该电流的强弱和方向不发生改变，所以通电线圈不会再受到相反的力的作用而振动，故不能再产生声音．10.【答案】C【解析】A、将接在电流表上的两根线对调不会影响电流的大小与方向，人是显示的指针偏转会有不同，故不合题意；B、让导体在磁场中静止，即使换用磁性更强的永磁体，电路中也不会产生电流，故不合题意；C、将磁体沿左右方向运动，符合闭合电路的一部分导体，在磁场中做切割磁感线运动，所以会有感应电流产生，故符合题意；D、换用更粗的导体，而不是去切割磁感线，导体中是不会有感应电流产生的，故不合题意．11.【答案】A【解析】由感应电流产生的条件可知：闭合电路的导体必须做切割磁感线运动，BCD都没有切割磁感线，因此不会产生感应电流；而A导体运动方向能够切割感线，故有感应电流产生．12.【答案】A【解析】电磁感应的条件：闭合回路中的部分导体做切割磁感线的运动．要产生感应电流应让导体切割磁感线，即导体棒上下运动．13.【答案】B【解析】扬声器是把电信号转换成声信号的一种装置．它主要由固定的永久磁体、线圈和锥形纸盆构成．由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．14.【答案】D【解析】某时刻开始小磁针所在的区域出现水平向右的磁场，小磁针将会受到磁场力的作用，且N 极受力方向与磁场方向相同，水平向右；S极受力方向与磁场方向相反，水平向左．所以小磁针会发生转动，最终小磁针在磁场中静止，N极指向水平向右．所以ABC错误，D正确．15.【答案】C【解析】当两个磁体异名磁极接触合并后，相当于成为一个磁体，而条形磁体两端磁性较强，中间磁性较弱知，铁钉由于重力作用会掉下来．16.【答案】S S【解析】根据螺线管中电流的方向和线圈的绕向，利用安培定则可以确定螺线管的a端为S极，b 端为N极．当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极．因此可以确定小磁针的a端为N极，b端为S极．故答案如下图所示：17.【答案】磁场电流发电机电动机变压器【解析】法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用磁场产生电流的条件和规律，导致了发电机、电动机和变压器的相继问世，人类社会进入了电气化的时代．18.【答案】通电导体在磁场中受力通电导体受力方向和磁场方向是否有关磁场电流导体的运动方向【解析】图示的实验装置中，有电源，通电导体在磁场中，研究通电导体在磁场中受力情况．某同学在做这一实验时，将磁铁的N、S极对调，电流方向不变，其目的是研究通电导体受力方向和磁场方向是否有关；他要研究导体受力方向与电流方向的关系，应保持磁场方向不变，改变通过导体的电流方向，观察导体的运动方向，从而得出结论．19.【答案】(1)铁(2)S(南)(3)变小【解析】(1)磁铁具有吸引铁钴镍等物质．物体A由铁质材料制成；(2)伸出右手，用右手握住螺旋管，四指指向电流的方向，大拇指指向螺旋管的N极．判断螺旋管的左端是N极，则右端是S极；(3)在电流不变，铁芯不变时，线圈的匝数越多，电磁铁的磁性越强，使指针偏转的角度更大；当导线a由接线柱1改为Y与接线柱2相连时，接入电路的匝数变少，电磁铁的磁性变弱，指针B 偏转角度将会变小．20.【答案】(1)显示磁场方向(2)通电螺线管外部磁场方向；电流方向【解析】(1)因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；(2)把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关．因此这样操作是为了研究通电螺线管外部磁场方向和电流方向是否有关．21.【答案】(1)不偏转(2)导体没有做切割磁感线运动(3)闭合电路的一部分导体在磁场中做切割磁感线运动【解析】(1)导体水平左右运动，如图甲所示，电流计指针不偏转，因为开关没有闭合；(2)导体竖直上下运动，如图乙所示，电流计指针不发生偏转，因为导体没有做切割磁感线运动；(3)导体水平左右运动，如图丙所示，电流计指针偏转，电路中有电流产生；由此可得出，感应电流产生的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流．。

一、选择题1．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（）A．穿在身上的化纤衣服易“粘”毛绒B．带异种电荷的轻质小球靠近后会“粘”在一起C．吸盘式挂衣钩能够“粘”在墙上D．两块磁铁会“粘”在一起2．如图所示，对四幅图的分析正确的是（）A．图a装置的原理是异种电荷相互吸引B．图b装置的原理可以用来制造动圈式话筒C．图c装置的原理可以用来制造电动机D．图d的电压表利用电流的热效应工作3．下列说法不正确的是（）A．蓄电池放电时，将化学能转化为电能，是电源B．蓄电池充电时，将电能转化为化学能，相当于用电器C．简单电路中电流方向是从电源的正极流向电源的负极D．电动机是将电能主要转化为机械能的用电器4．小俞买了一个磁悬浮玩具如图所示，其中上面的玩偶部分用磁铁做成，下面有一个带铁芯的电磁铁，下列叙述正确的是A．由图可判断，该电源为直流电源，a端为负极B．将可变电阻的滑片向下移动，可使玩偶悬得更高C．断开电路后，玩偶会落在软铁上，但玩偶依然受到磁力D．增加环绕的线圈匝数，可使玩偶悬得更高，玩偶在更高处静止时受到的磁力更大5．一杯香浓的豆浆可以让我们早上有一个精力充沛的开始.电动豆浆机在工作过程中，转动的叶轮将豆子打磨研碎，加热体将豆浆加热至煮熟.下面说法中正确的是A．通电后叶轮转动，电动机将机械能转化为电能B．从开始加热到豆浆煮熟的过程中，豆浆的内能不变C．煮好的豆浆香气四溢的原因是分子在不停地做无规则运动D．喝刚刚煮好的豆浆时，在它表面吹气可以加快豆浆的升华，使它凉得快些6．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．7．小明做实验时，不小心将一条形磁铁摔成两段，小明得到的是A．一段只有N极，另一段只有S极的磁铁B．两段均无磁性的铁块C．两段各有N极和S极的磁铁D．两段磁极无法确定的磁铁8．如图所示的四个装置，以下关于它们分别用来演示哪个物理现象的描述，错误的是A．图a可用来演示发电机的工作原理B．图b可用来演示电流的磁效应C．图c可用来演示电磁铁磁性强弱与线圈匝数的关系D．图d可用来演示电磁感应现象9．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如右图所示的电路图，当开关S接通后，将看到的现象是A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动10．梳过头发的塑料梳子可“粘”起碎纸屑，下列现象中“粘”的原因与其相同的是（）A．电风扇叶片容易“粘”灰尘B．黑板擦“粘”在磁性黑板上C．塑料吸盘“粘”在光滑的瓷砖上D．两个铅块削平挤压后“粘”在一起11．对下列四幅图的表述正确的是()A．图甲中，闭合开关，小磁针静止时N极指向右侧B．图乙中，闭合开关，滑动变阻器滑片P向右侧滑动时，弹簧测力计的示数变小C．如图丙是发电机的工作原理图D．如图丁是电动机的工作原理图12．如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，下列说法中正确的是（）A．电磁铁上端为S极，触点B与C断开，汽车启动 B．电磁铁上端为S极，触点B与C 接通，汽车启动C．电磁铁上端为N极，触点B与C断开，汽车启动 D．电磁铁上端为N极，触点B与C接通，汽车启动13．小磁针静止时指南北，以下说法正确的是（）A．小磁针北极应该指向南方B．地球本身是一个大的磁体C．地球附近有一个大的磁体D．地球周围空间不存在磁场14．我国高铁在节能技术上采用了再生制动方式：动车到站前先停止供电，由于惯性，动车继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，将机械能转化为电能，自动输入电网。

第二十章电与磁综合测评卷一、单选题1．弹簧下端挂一磁体（下面的电磁铁电路没有连接好），如图所示，若把电路连接好，发现弹簧长度会变短，若要使滑动变阻器的滑片P向右移动时，弹簧的长度变得更短，则变阻器接入电路的方式可以是（）A．C接E，B接F B．C接E，D接FC．A接E，D接F D．A接E，B接F2．我国高铁在节能技术上采用了再生制动方式，动车到站前先停止供电，由于惯性，动车维续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，自动输入电网如图所示，与我国高铁在节能技术上运用的工作原理相同的是（）A．B．C．D．3．如图所示的四个装置可以演示不同的电磁现象，下列说法不正确的是（）A．如图，可以用来演示电流的磁效应B．如图，可以用来探究电磁铁的磁性强弱与线圈匝数多少的关系C．如图，可以用来演示磁场对通电导线的作用D．如图，可以用来演示电磁感应现象，根据该现象制成了电动机4．如图所示，下列有关电磁学的知识，说法错误的是（）A．甲图中，电动机运用了此原理，电动机将电能转化为机械能B．乙图使用测电笔时一定不能触碰金属笔尖C．丙图中，此实验证明了电流周围存在磁场D．丁图中，此实验证明了电磁铁磁性的强弱与线圈匝数有关5．如图所示的电路中，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为S极B．小磁针静止时，S极水平指向右C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性减弱6．一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。

下列叙述中，正确的是（）A．闭合开关前，电磁铁与条形磁铁间没有力的作用B．闭合开关后，条形磁铁受到桌面向右的摩擦力C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力减小D．闭合开关后，滑片P向b移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力变大7．关于如图所示的实验装置，说法正确的是（）A．该装置能将电能转化为机械能B．该装置可用来研究磁场对通电导体的作用C．该装置可用来研究电磁感应现象D．该装置揭示的原理可应用于电动机8．如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮去上半周或下半周。

一、选择题1．人类社会科技的进步离不开科学家的不断探索，学习科学家的科学态度和责任担当是物理学科的一个重要内容。

以下物理学家与其研究不相符的是（）A．沈括是世界上最早发现磁偏角的人B．法拉第最早揭示了电与磁之间的联系C．焦耳最先精确地确定了电热跟电流、电阻和通电时间的关系D．欧姆对电流跟电阻和电压的关系进行了大量实验，并进一步归纳得出欧姆定律2．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（）A．穿在身上的化纤衣服易“粘”毛绒B．带异种电荷的轻质小球靠近后会“粘”在一起C．吸盘式挂衣钩能够“粘”在墙上D．两块磁铁会“粘”在一起3．小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。

对这个现象分析正确的是（）A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的4．我国未来的航母将采用自行研制的电磁弹射器。

电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。

电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）A．电风扇B．手摇发电机C．电热水壶D．电磁起重机5．中华民族有着悠久的文明历史，我国古代人对自然现象进行观察和研究留下了许多史料记载，下列是有关记载和相应物理本质的解释，其中错误的是A．“湖光映彩霞”──光的反射现象B．“潭清疑水浅”──光的折射现象C．“司南之杓，投之于地，其抵指南”──地球周围存在磁场D．“山顶有泉，煮米不成饭”──山顶气压较低，泉水的沸点较高，水不容易沸腾6．小明做实验时，不小心将一条形磁铁摔成两段，小明得到的是A．一段只有N极，另一段只有S极的磁铁B．两段均无磁性的铁块C．两段各有N极和S极的磁铁D．两段磁极无法确定的磁铁7．如图所示的四个装置，以下关于它们的说法中正确的（）A．图a装置可探究电磁感应现象B．图b装置可用来制作电动机证明磁场对电流的作用C．图c可用来演示电磁铁的磁性强弱与电流大小的关系D．图d装置原理可用来制作发电机8．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。
