离石城南110kV变电站2＃主变增容工程35kV消弧线圈自动调谐成套装置订货技术要求2007年11月35kV消弧线圈自动调谐成套装置技术规范一、总则1、本技术条件书适用于消弧线圈自动调谐成套装置，它提出了该装置的功能设计、结构、性能、安装和试验等方面的技术要求。
2、按本协议书提供的设备应遵守下列国家标准的最新版本或修改版本，但不局限于这些标准。
如与需方所要求执行的标准有矛盾时，按较高标准执行。
GB10229 《电抗器》GB6451 《三相油浸式电力变压器技术参数及方案》GB1094 《电力变压器》DL/T620 《交流电气装置的过电压保护和绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB7328 《变压器和电抗器的声级测量》GB311．1 《高压输变电设备的绝缘配合》GB11032 《交流系统用无间隙金属氧化物避雷器》二、设备的运行环境条件1、一次设备安装地点：户外2、海拔高度：0—1000m3、地震烈度：8度，地面水平加速度0.2g，地面垂直加速度0.1g4、气象条件1）环境温度： -35℃～+40℃2）最大日温差：25℃3）最大相对湿度：日平均最大为95%，月平均最大为90%（25℃）5、变电站情况：1）工程性质：增容2）直流电源电压：220V3）一次系统主接线方式:单母线分段6、系统要求1）最高运行电压：40.5kV2）额定频率：50Hz3）爬电比距：>3.1cm/kV，按照系统最高电压考虑三、技术条件及要求1、消弧线圈1）型式：油浸式2）型号：ZDBX-35/30B3）额定容量：550KVA；额定电压：38.5/3kV4）电流调节范围：5～25A5）最大电流运行时间：2小时6）调节方式：偏磁式7）冷却方式：自冷8）绝缘要求：全绝缘9）绝缘耐热等级：A级10）绝缘水平：工频(1min)耐受电压：85kV（有效值），雷电冲击耐受电压：200kV11）运行时噪音不大于55dB。
昌盛日电新能源控股有限公司35kV消弧线圈接地成套装置技术规范书买方：昌盛日电新能源控股有限公司昌盛日电新能源控股有限公司35kV消弧线圈接地成套装置技术规范书201X年 X月目录1 总则 (6)1.1一般规定 (6)1.2投标人应提供的资格文件 (8)1.3适用范围 (9)1.4对设计图纸、试验报告和说明书的要求 (9)1.5标准和规范 (11)1.6投标人必须提交的技术数据和信息 (13)1.7备品备件 (13)1.8专用工具与仪器仪表 (13)1.9安装、调试、性能试验、试运行和验收 (14)2 技术特性要求 (14)2.1成套装置技术要求 (14)2.2控制装置 (15)2.3接地变压器及消弧线圈 (17)2.4附属设备 (22)2.5设备防护 (22)箱式外壳（配置与否见表3） (22)户外围栏（（配置与否见表3）） (24)2.6接口要求 (24)3. 试验 (25)3.1型式试验 (25)3.2现场交接试验 (26)3.3例行试验 (26)4 技术服务、设计联络、工厂检验和监造 (27)4.1技术服务 (27)4.2设计和设计联络会 (28)4.3工厂检验和监造 (28)5 项目需求部分 (28)5.1货物需求及供货范围一览表 (28)5.2备品备件 (30)5.3图纸资料提交单位 (30)5.4工程概况 (31)5.5使用条件 (32)5.6招标方技术差异表 (32)6 投标人响应部分 (33)6.1技术偏差表（投标人填写） (33)6.2销售及运行业绩表 (34)6.3主要组部件材料 (34)6.4推荐的专用工具和仪器仪表供货表 (35)6.5最终用户的使用情况证明 (35)6.6投标人提供的试验检测报告表 (35)6.7投标人提供的鉴定证书表 (36)7质量保证 (36)附录A：技术偏差表 (38)附录B：技术规范书的基本响应方式 (39)1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
消弧线圈(含接地变)现场验收规范1.范围本规范规定了35kV及以下接地变和消弧线圈现场验收的项目和标准。
本规范适用于110kV及以上变电工程的接地变和消弧线圈竣工验收。
35kV及以下变电工程同类设备可参照执行。
2.安装部分2.1接地变参照《油浸式变压器、电抗器现场验收规范》以及《干式电抗器、变压器现场验收规范》中的相关规定。
2.2油浸式消弧线圈2.2.1 应垂直地安装在水平的基础上。
2.2.2瓷套：无破损、裂痕、掉釉现象。
外表清洁，无积污。
2.2.3铭牌、标志牌完备齐全。
2.2.4各部分密封良好，无渗漏，螺丝紧固。
2.2.5接地可靠，标志清晰，规格应满足设计的要求。
2.2.6储油柜油标完好，无外渗油渍。
2.2.7吸湿器、排气管、注油管等畅通，完好无损；硅胶干燥，油杯中油质清洁，油量正常。
2.2.8 本体及附件各部阀门开闭灵活，指示正确。
2.2.9 压力释放阀安装方向应正确，清洁、无锈蚀、油垢。
2.2.10引线连接可靠、各接触面应涂有电力复合脂。
引线松紧适当，无明显过紧过松现象。
2.2.11油漆应均匀完好，相色漆正确。
2.3 干式消弧线圈2.3.1 应垂直地安装在水平的基础上。
2.3.2 外绝缘表面清洁无裂缝、伤痕、霉变。
2.3.3 压钉紧固，防松螺母紧锁。
2.3.4 铁芯外表平整无翘片，表面清洁，无污垢、杂物。
2.3.5 引线连接可靠、各接触面应涂有电力复合脂。
引线松紧适当，无明显过紧过松现象。
2.3.6 接地：接地可靠，标志清晰，规格应满足设计的要求。
2.3.7 油漆应均匀完好，相色漆正确。
2.4 有载分接开关2.4.1传动机构中的操作机构、电动机、传动齿轮和杠杆应固定牢靠，连接位置正确，且操作灵活，无卡阻现象；2.4.2传动机构的磨擦部分涂有适合当地气候条件的润滑脂；2.4.3远方操作、就地操作、电气闭锁动作正确可靠。
2.5 阻尼电阻箱（调匝式、调容式）2.5.1端子箱内二次接线完整，标志清晰；2.5.2内部无污垢，所有连接螺丝连接可靠；2.5.3散热风扇启动停止及运转正常，风向正确。

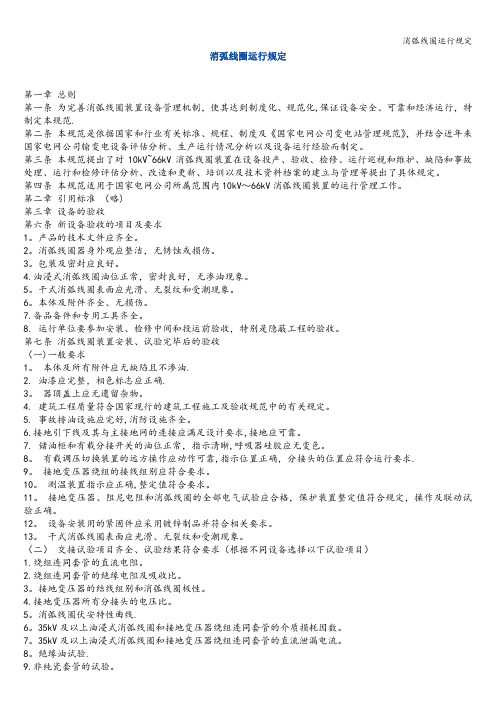

消弧线圈运行规定第一章总则第一条为完善消弧线圈装置设备管理机制，使其达到制度化、规范化,保证设备安全、可靠和经济运行，特制定本规范.第二条本规范是依据国家和行业有关标准、规程、制度及《国家电网公司变电站管理规范》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。
第三条本规范提出了对10kV~66kV消弧线圈装置在设备投产、验收、检修、运行巡视和维护、缺陷和事故处理、运行和检修评估分析、改造和更新、培训以及技术资料档案的建立与管理等提出了具体规定。
第四条本规范适用于国家电网公司所属范围内10kV～66kV消弧线圈装置的运行管理工作。
第二章引用标准（略)第三章设备的验收第六条新设备验收的项目及要求1。
产品的技术文件应齐全。
2。
消弧线圈器身外观应整洁，无锈蚀或损伤。
3。
包装及密封应良好。
4.油浸式消弧线圈油位正常，密封良好，无渗油现象。
5。
干式消弧线圈表面应光滑、无裂纹和受潮现象。
6。
本体及附件齐全、无损伤。
7.备品备件和专用工具齐全。
8. 运行单位要参加安装、检修中间和投运前验收，特别是隐蔽工程的验收。
第七条消弧线圈装置安装、试验完毕后的验收（一)一般要求1。
本体及所有附件应无缺陷且不渗油.2. 油漆应完整，相色标志应正确.3。
器顶盖上应无遗留杂物。
4. 建筑工程质量符合国家现行的建筑工程施工及验收规范中的有关规定。
5. 事故排油设施应完好,消防设施齐全。
6.接地引下线及其与主接地网的连接应满足设计要求,接地应可靠。
7. 储油柜和有载分接开关的油位正常，指示清晰,呼吸器硅胶应无变色。
8。
有载调压切换装置的远方操作应动作可靠,指示位置正确，分接头的位置应符合运行要求.9。
接地变压器绕组的接线组别应符合要求。
10。
测温装置指示应正确,整定值符合要求。
11。
接地变压器、阻尼电阻和消弧线圈的全部电气试验应合格，保护装置整定值符合规定，操作及联动试验正确。
12。
设备安装用的紧固件应采用镀锌制品并符合相关要求。
**********变电站工程35kV消弧线圈自动补偿成套装置技术规范书（标段编号：××）××××公司二零一零年肆月目录一、总则二、使用条件三、技术要求四、质量保证五、供货范围六、技术文件七、售后服务一、总则1、本设备技术规范书适用于35kV消弧线圈自动补偿成套装置设备，它提出了该类设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2、本设备技术规范提出的是最低限度的技术要求。
凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
3、要求投标人提供一次设备的抗震等级检测报告，该报告为国家权威试验室试验报告。
4、提供同系列设备的型式试验报告（国家级，包括一次设备和控制器）和成套联合调试报告。
5、一、二次主设备最好是自行生产制造，如有外购，请提供外购厂家相关产品的国家级权威报告。
6、提供电能产品认证中心的PCCC认证审核资料。
7、提供同类成套设备在电力系统内的运行报告，数量不少于20份。
8、提供同类产品业绩表，含联系人、联系电话等，数量不少于100套。
9、录波功能需要提供国家级检测单位的检测报告10、本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
11、本设备技术规范书未尽事宜，由买、卖双方协商确定。
二、使用条件1、安装地点：户外2、海拔高度：≤1000m3、环境温度：-25℃～+45℃4、最大日温差：25℃5、相对湿度：最高月平均相对湿度：90%（25℃）最高日平均相对湿度：95%（25℃）6、最大日温差：25℃7、地震烈度：8度（提供权威机构试验报告），水平加速度：0.3g，垂直加速度：0.2g，安全系数：1.678、污秽等级：Ⅲ级三、技术要求1、成套设备◇电容电流测量误差：＜2%◇残流不超过：5A◇脱谐度不超过：10%◇安装点电网中性点位移电压小于标称相电压的10%◇伏安特性：在0～110%额定电压范围内线性度极佳◇接地响应时间：不超过10μs2、消弧线圈◇型号：XHDCZ-550/35◇额定电压：38.5/3kV◇绝缘结构：干式，全绝缘◇电流调节范围：10 ～ 25 A◇相数：单相◇调节方式：调匝◇绝缘水平：LI85 AC200◇绝缘耐热等级：F级◇允许载流时间：2小时◇局放：小于10pC◇噪音：离本体2m处，小于55dB◇冷却方式：AN◇使用寿命30年，设备维护简单、维护工作量小。
1 消弧线圈并联小电阻接地 成套装置技术规范ICS备案号： Q/CSG中国南方电网责任有限公司企业Q/CSG ××××-2017目次1总则 (1)2规范性引用文件 (2)3消弧线圈类型 (3)3。
1按消弧补偿装置补偿电流的调节原理 (3)3.2按消弧补偿装置投入及退出补偿状态的方式 (3)3.3按一次设备绝缘介质 (3)4消弧线圈并小电阻成套装置基本功能和构成 (3)4.1基本功能 (3)4。
2装置构成 (4)4.3选线装置的配置............................................................................ 错误!未定义书签。
5使用条件 (4)5.1周围空气温度 (4)5.2海拔高度 (4)5.3风速要求 (4)5.4环境相对湿度(在25℃时） (4)5.5降雨量 (4)5.6雷暴日 (4)5。
7地震烈度 (5)5.8外绝缘 (5)5.9安装环境 (5)5.10控制器环境条件要求 (5)5.10.1正常工作大气条件 (5)5.10。
2对周围环境要求 (5)5。
10。
3储存、运输极限环境温度 (5)5。
11系统条件要求 (5)5.12控制器电源要求 (6)5.13成套装置接地要求 (6)6成套装置技术要求 (6)6.1消弧线圈并小电阻装置总体技术要求 (6)6.2 消弧线圈并小电阻控制逻辑要求 (8)6.2。
1小电阻投入 (9)6.2。
2小电阻退出 (9)6.2。
3小电阻投入失败的处理 (9)6.2。
4消弧线圈故障时小电阻的处理 (9)6。
2.5小电阻投入后接地故障未消失的处理 (9)6.2。
6对重合闸的处理 (9)6。
2。
7对间歇性接地故障的处理 (9)6。
2。
8 装置并列运行的处理 (9)6.3消弧线圈并电阻装置各部件技术要求 (9)6。
3。
1消弧线圈 (9)6。
3.2接地变压器 (10)6。
一、技术条件1.1 总则1.1.1 本技术规范书仅限于国电库玛拉克河小石峡水电站发电机中性点消弧线圈柜项目。
它包括消弧线圈柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
并且对设备安装地点所在国家有关安全、环保等强制性标准，要求满足其要求。
1.1.3 招标技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。
1.1.4 合同签定后，供方应提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，由需方确认。
1.1.5 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
1.1.7 本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.1.8 除非得到需方的认可，供方提供的设备、材料及零部件均不包含对人体有害的物质。
1.1.9 供方提供的资料数据单位全部采用国际单位制。
1.1.10 本设备技术规范书未尽事宜，由供需双方协商确定。
2 技术要求供方应遵循的主要现行标准GB 4208 《外壳防护等级》GB191 《包装贮运标志》DL/T 620 《交流电气装置的过电压保护和绝缘配合》GB 311.1 《高压输变电设备的绝缘配合》GB8287.1 《高压支柱绝缘子第一部分：技术条件》IEC60815 《污秽绝缘子选用导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB/T13384 《机电产品包装通用技术条件》GB11022 《高压开关设备通用技术条件》GB11021 《电气绝缘的耐热性评定和分级》GB2706 《交流高压电器动热稳定试验方法》GB3906 《交流金属封闭开关设备和控制设备》承包人采用的标准应不低于国家标准以及有关部颁标准。
选用的标准，应是签订合同时颁布的最新版本。
可修改编辑西坝110kV变电站增容改造工程35kV自动补偿消弧成套装置招标技术规范书成都市水利电力勘测设计院二0一0年七月精选word 欢迎下载一、总则1、本招标技术规范书适用于标称电压为35kV的自动补偿消弧成套装置的招标，招标产品是可以自动调节跟踪补偿的消弧线圈成套装置，一般由接地变压器、消弧线圈、就地控制柜、微机控制器四部分组成。
2、投标者应仔细阅读包括本招标技术规范书在内的招标文件中阐述的全部条款。
投标者提供的设备技术规格应符合本招标技术规范书提出的要求。
3、本招标技术规范书要求的工作范围包括：投标设备的设计、制造、工厂检验、包装、运输和现场服务。
4、卖方应提供高质量的、完整的投标设备及附件，以满足工程设计、制造标准。
5、本招标书提出的是最低的技术要求，并未列出一切技术细节，也未充分引述所有相关标准和规范的条文。
投标的产品应符合本招标书技术条件的要求及相关的国家标准、机械和电力行业标准。
6、卖方应获得ISO9001:2000资格认证，具备完整、有效的质量保证模式，投标设备已通过鉴定，并有相应的试验和鉴定报告。
投标设备应通过了动模实验，检验了其对系统各种单相接地情况的反应及接地选线的正确性，并提供相应的实验报告。
7、如卖方没有以书面形式对本技术条件提出异议，则意味者卖方提供的设备完全符合本技术条件和国家标准的要求；如有异议，无论如何微小，均应在投标书标题为“差异表”的章节中明确说明。
8、招标的设备数量及设备技术要求详见供货需求表。
二、遵循的主要标准DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB 10229-88 电抗器GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2003 电力变压器第5部分承受短路能力GB 6451-1999 三相油浸式电力变压器技术参数和要求GB/T 14549-1993 电能质量公用电网谐波GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.4-1998 电磁兼容试验和测量技术电快速脉冲群抗扰度试验GB/T 17626.5-1998 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T 17626.6-1998 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T 17626.7-1998 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T 17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T 17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗扰试试验GB/T 17626.10-1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T 17626.11-1998 电磁兼容试验和测量技术电压暂降、短时中断和电压变电抗扰度试验GB/T 17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验GB 11032 交流系统用无间隙金属氧化物避雷器三、货物需要表35kV自动补偿消弧成套装置共1套，具体需求见下表：四、使用环境条件及主要技术要求：4.1使用环境条件4.1.1 安装地点：户外4.1.2 海拔高度：533m4.1.3 最高温度：+40℃最低温度：－3.2℃4.1.4 相对湿度：80%4.1.5 抗地震能力：能承受地震裂度为七度二级作用而不损伤水平加速度：0.2g 垂直加速度：0.1g作用条件：谐振，正弦，三周波4.1.6污秽等级：Ⅲ级爬电比距: ≥31mm/kV4.2系统运行条件4.2.1系统标称电压：35kV4.2.2最高运行电压：40.5kV4.2.3系统频率：50Hz4.2.4系统中性点接地方式：中性点经消弧线圈接地4.2.5系统不对称：2～3％4.2.6电网容性电流变化范围：0～50A4.3设备主要参数4.3.1成套设备额定参数4.3.1.1消弧线圈额定容量：1100 kVA4.3.1.2消弧线圈补偿电流变化范围：0～50A4.3.1.3电容电流测量误差：≤±2%4.3.1.4脱谐度：＜10%4.3.1.5残流：＜5A4.3.1.6安装点电网中性点位移电压应小于标称相电压的15%4.3.1.7单相接地故障时，成套设备应不超过20ms的时间内输出稳定补偿电流。
35kV油浸自动消弧线圈系统技术协议(合同附件)(甲方)与 (乙方)，就****所需的35kV油浸自动消弧线圈系统装置事宜,经双方协商,达成以下技术协议:1、总则消弧线圈自动调谐成套装置主要由自动有载调节的消弧线圈、阻尼电阻、避雷器、隔离开关、电压互感器及微机控制器、控制屏等部分组成。
一次设备使用寿命不少于30年，二次设备使用寿命不少于12年。
乙方提供的产品完全符合甲方要求。
3、遵循的主要标准DL/T620《交流电气装置的过电压保护和绝缘配合》GB6451 《油浸式三相电力变压器技术参数和要求》GB10229 《电抗器》GB1094.1～5 《电力变压器》GB311.1～6 《高压输变电设备的绝缘配合高电压试验技术》GB763 《交流高压电器在长期工作时的发热》GB7328 《电力变压器和电抗器的声级测定》IEC289 《电抗器》IEC214 《有载分接开关》GB1207 《电压互感器》GB1208 《电流互感器》GB1985 《交流高压隔离开关和接地开关》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB7354 《局部放电测量》GB50150 《电气装置安装工程电气设备交接试验标志》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB13499 《电力变压器应用导则》GB/T14549 《电能质量公用电网谐波》GB/T17626.2～12 《电磁兼容试验和测量技术》GB11032 《交流系统用无间隙金属氧化物避雷器》4、运行环境4.1 使用环境条件4.1.1 消弧线圈等一次设备1）安装地点：户外2）海拔高度：≤1000m3）环境温度：-30℃～+45℃4）日照强度（风速0.5m/s）：1.1kW/m25）最大风速：≤35m/s6）最大日温差：25K7）覆冰厚度：10mm8）相对湿度：日平均值不大于95%，月平均值不大于90%。
（20℃时）9）地震烈度：8度，水平加速度0.3g，垂直加速度0.15g，安全系数1.67。
35kV消弧线圈技术规范书工程项目：广西电网公司年月目次1总则2使用条件3技术参数和要求4试验5供货范围6卖方在投标时应提供的资料7技术资料及图纸交付进度8包装、运输和保管要求9技术服务与设计联络1 总则1.1本规范书适用于35kV消弧线圈，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，对低于本规范书技术要求的差异一律不予接受。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 10229-1988 电抗器GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2003 电力变压器第5部分承受短路的能力GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 4109-1999 高压套管技术条件GB 7328-1987 变压器和电抗器的声级测定GB 50150-1991 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程1.6本设备技术规范书未尽事宜，由需供双方协商确定。
1.7供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2 使用条件2.1 海拔高度：≤1000m。
2.2 最大风速：35m/s（离地面高10m处持续10min的平均最大风速）。
2.3 月平均最高相对湿度（20℃）：≯90%。
2.4 日平均最高相对湿度（20℃）：≯95%。
2.5 最高气温：历年1h平均最高温度：＋55 ℃；24h平均最高温度：＋45 ℃；年平均最高温度：＋35 ℃。
2.6 最低气温：－10℃。
2.7 最大日平均温差：25K。
2.8 年平均气温：＋22℃。
2.9 日照强度：0.1W/cm2（风速0.5m/s）。
2.10 覆冰厚度：5mm。
2.11地震烈度：8 度：地面水平加速度0.25g；地面垂直加速度0.125g。
按IEC61166进行试验，地震波为正弦波持续时间三个周波，安全系数1.67。
2.12大气条件：大气中无严重侵蚀性和爆炸性介质2.13系统的接地方式：35kV系统为中性点非有效接地。
3 技术参数和要求3.1绝缘水平，见下表。
3.2 绕组温升：100K。
（额定电流的最大通流时间为2h）3.3调节范围及方式：电感可变的消弧线圈，其额定电流对在额定电压下能够达到的最低电流的比值。
在额定频率下，相应于额定电压的电流，应采用下述方法来改变：通过接入绕组的附加部分，用无励磁分接开关或者有载分接开关，实现有限的级数的调节；范围不大于2.5∶1。
3.4消弧线圈铁芯和较大金属结构零件均应通过油箱可靠接地。
3.5消弧线圈油箱采用全密封结构型式，且具有足够的机械强度，在正常起吊和运输状态下不得有损伤和不允许的永久变形。
3.6消弧线圈应装有温度计的管座，管座应设在油箱顶部，并伸入油内为120±10mm。
温度计的安装位置应便于观察。
3.7消弧线圈套管3.7.1绝缘水平：等于或略高于消弧线圈的绝缘水平。
3.7.2套管的额定电流必须和消弧线圈额定电流相配合。
3.8套管接线端子连接处，在空气中对空气的温升不大于50K，在油中对油的温升不大于15K。
3.9消弧线圈油为#25油，油的质量应符合有关标准规定，制造厂应提供注入消弧线圈前的油质指标。
3.10消弧线圈结构应便于拆卸和更换套管或瓷件。
套管的安装位置和相互位置距离应便于接线。
3.11消弧线圈应无渗漏油，所有暴露在大气中的金属部件应有可靠的防锈层或采用不锈钢材料制成。
3.12铭牌每台消弧线圈均应提供用不受气候影响的材料制成的铭牌，并安装在明显可见的位置，铭牌应标出下述各项，所示项目应该用耐久的方法刻出(如用蚀刻、雕刻和打印法)。
3.12.1 所有情况下均应给出的项目；a. 消弧线圈名称；b.型号；c.产品代号；d.标准代号；e.制造厂名称(包括国名)；f.出厂序号；g.制造年月；h.额定频率；i.额定电压(包括辅助绕组和二次绕组的空载电压)；j.所有绕组的额定电流和通过时间；k.绝缘水平；l.冷却方式；m.油重和总重量；3．12．2某些情况下应给出的项目：电感可变化的消弧线圈，用表格或图表表示其调节范围。
3．12 容许偏差：其余未列出参数的容许偏差在合同签订时，供需双方作出规定。
4 试验4.1 出厂试验、型式试验和特殊试验的一般要求按GB 1094.1第8.1条的规定。
4.2 出厂试验a.绕组电阻测量按GB 1094.1第8.2条的规定；b.如果消弧线圈的电感是可变的，应进行整个调节范围内的电流测量，见本标准第4.5的规定条；c.有辅助绕组和二次绕组时，测量主绕组和辅助绕组，主绕组对二次绕组之间的电压比按GB 1094.1第8.3条规定；d.绝缘试验见本标准4.8条的规定；e.分接开关或铁心气隙调节机构的操作试验按GB 1094.1第8.8条的规定。
4.3 型式试验a.绝缘试验见本标准第4.8的规定条；b.损耗测量；c.温升试验见本标准第4.7的规定条。
4.4 特殊试验电压-电流特性曲线的测定，至1.1倍额定电压。
4.5 电流测量在额定频率和额定电压下，对整个调节范围内的电流测量。
如果做不到这点，则试验电压应该尽可能选得高些。
4.6 空载电压的测量在主绕组为额定电压时，对整个调节范围内辅助绕组和二次绕组的空载电压进行测量。
4.7 温升试验按照GB 1094.2第3章，在辅助绕组和二次绕组的开路端进行测量。
试验前消弧线圈的温度应该和环境温度一致。
试验终止时绕组温度用电阻法确定。
4.8 绝缘试验用下列绝缘试验来验证产品的额定耐受电压：全绝缘消弧线圈：a.外施工频耐压试验按GB 1094.3第10章规定(属出厂试验)；b.感应耐压试验按GB 1094.3第11.2条规定(属出厂试验)；c.雷电冲击试验按GB 1094.3第12.3.2条规定(属型式试验)。
分级绝缘消弧线圈：a.感应耐压试验按GB 1094.3第11章规定(属出厂试验)；b.对主绕组接地端的外施工频耐压试验按GB 1094.3第10章规定(属出厂试验)。
c.雷电冲击试验按GB 1094.3第12.3.2条规定(属型式试验)。
对可变感抗的消弧线圈，在上述试验时，电流应该设定在最小值。
如果无法实施感应耐压试验，经制造厂与订货方协商可用雷电冲击试验代替，此时可允许电压波前时间较长，直至13μs。
如果消弧线圈有带分接的绕组，雷电冲击试验应该在最大和最小分接进行。
5 供货范围5.1 供货要求见附件。
5.2 合同设备（包括备品备件和专用工具）的交货时间指合同设备到达需方指定交货地点的日期。
6 供方在投标时应提供的资料6.1 提供与投标产品一致而且有效的产品型式试验报告（检测报告）、鉴定证书、型号使用证书等。
7 技术资料和图纸交付进度供方应按下表的内容向需方设计单位提供技术资料。
所有技术资料及图纸以中文方式标注,并注明是用于某中标段的变电所工程。
资料和图纸一8 包装、运输和保管要求8.1 消弧线圈的包装，应保证产品、组件及零部件在运输和储存期间不能损坏和松动，并采取有效的防震防潮措施。
8.2 消弧线圈各个电气连接的接触面在运输和储存期间应有防蚀措施。
8.3 消弧线圈运输过程中应无严重振动，颠簸和冲撞现象。
8.4 产品在储存期间，应避免受潮，底座要高于地面50mm以上；制造厂应明确长期储存的规定，储存处的环境温度应在-30℃～40℃范围内。
储存期内应经常检查密封情况。
9 技术服务与设计联络9.1合同签订后，供方应指定负责本工程的项目经理，负责协调供方在工程中的各项工作，如设计图纸、工程进度、设备制造、包装运输、现场安装、调试验收等。
9.2供需双方可根据工程需要召开工程联络协调会议或其他形式解决设计和制造中的问题。
9.3工程文件的交接要有记录，联络协调会议应有会议纪要。
9.4供方应向运行单位提供产品说明书等技术文件电子版。
附录A（本附录选自广西电力有限公司企业标准Q/GXD 126.01-2004 《电力设备交接和预防性试验规程》）5.8干式电抗器、阻波器及干式消弧线圈干式电抗器、阻波器及干式消弧线圈的试验项目、周期和要求见表5.8。
5.9油浸式消弧线圈油浸式消弧线圈的试验项目、周期和要求见表5.9。
