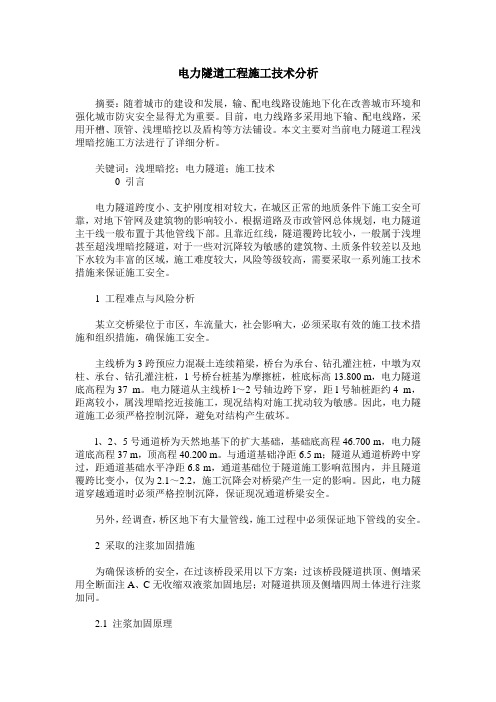

电力隧道工程施工技术分析摘要：随着城市的建设和发展，输、配电线路设施地下化在改善城市环境和强化城市防灾安全显得尤为重要。
目前，电力线路多采用地下输、配电线路，采用开槽、顶管、浅埋暗挖以及盾构等方法铺设。
本文主要对当前电力隧道工程浅埋暗挖施工方法进行了详细分析。
关键词：浅埋暗挖；电力隧道；施工技术0 引言电力隧道跨度小、支护刚度相对较大，在城区正常的地质条件下施工安全可靠，对地下管网及建筑物的影响较小。
根据道路及市政管网总体规划，电力隧道主干线一般布置于其他管线下部。
且靠近红线，隧道覆跨比较小，一般属于浅埋甚至超浅埋暗挖隧道，对于一些对沉降较为敏感的建筑物、土质条件较差以及地下水较为丰富的区域，施工难度较大，风险等级较高，需要采取一系列施工技术措施来保证施工安全。
1 工程难点与风险分析某立交桥梁位于市区，车流量大，社会影响大，必须采取有效的施工技术措施和组织措施，确保施工安全。
主线桥为3跨预应力混凝土连续箱梁，桥台为承台、钻孔灌注桩，中墩为双柱、承台、钻孔灌注桩，1号桥台桩基为摩擦桩，桩底标高13.800 m，电力隧道底高程为37 m。
电力隧道从主线桥l～2号轴边跨下穿，距l号轴桩距约4 m，距离较小，属浅埋暗挖近接施工，现况结构对施工扰动较为敏感。
因此，电力隧道施工必须严格控制沉降，避免对结构产生破坏。
l、2、5号通道桥为天然地基下的扩大基础，基础底高程46.700 m，电力隧道底高程37 m，顶高程40.200 m。
与通道基础净距6.5 m；隧道从通道桥跨中穿过，距通道基础水平净距6.8 m，通道基础位于隧道施工影响范围内，并且隧道覆跨比变小，仅为2.1～2.2，施工沉降会对桥梁产生一定的影响。
因此，电力隧道穿越通道时必须严格控制沉降，保证现况通道桥梁安全。
另外，经调查，桥区地下有大量管线，施工过程中必须保证地下管线的安全。
2 采取的注浆加固措施为确保该桥的安全，在过该桥段采用以下方案：过该桥段隧道拱顶、侧墙采用全断面注A、C无收缩双液浆加固地层；对隧道拱顶及侧墙四周土体进行注浆加同。
电力隧道工程专项施工方案目录第一部分：编制说明与工程概况第一章编制说明 (3)1、编制依据 (3)2、编制原则 (4)3、编制范围 (5)第二章工程概况 (5)1.工程地理位置与规模 (5)2、场地工程地质及水文地质条件 (6)2.4场地地貌环境 (8)2.5现场主要障碍物的调查 (8)第三章施工资源准备 (9)3.1内业技术准备主要包括： (9)3.2外业技术准备主要包括： (9)3.3人员组织 (9)3.4机械设备投入 (10)3.5供水供电 (12)3.6场地降水 (12)3.7工程施工特点分析 (12)第四章工期及工期保证措施 (13)4.1计划开、竣工日期 (13)4.2主要工作面的划分 (13)4.3工期的保证措施 (13)第二部分：暗挖部分施工方案 (14)第五章隧道暗挖施工方案 (14)5.1设计技术要求 (14)5.2施工测量放线 (15)5.3超前支护 (16)5.4隧洞开挖及初期支护 (19)5.4.1洞身开挖 (21)5.4.2锚杆施工 (22)5.4.3钢拱架施工 (23)5.4.4喷射混凝土施工 (26)5.4.5仰拱施工 (31)5.4.6防排水施工 (32)5.4.7现有地下管线的保护 (33)5.4.8开挖中预防塌方的方法 (35)5.5二衬施工 (38)5.5.1钢筋制安施工方法及操作工艺 (38)5.5.2二衬模板 (41)5.5.3二衬砌浇筑 (41)5.6二衬衬背注浆 (42)第六章监控与量测 (43)第二部分明挖段施工方案第七章隧道段明挖施工 (46)7.1沟槽施工 (46)7.2防水砼施工 (48)7.3模板工程施工方案 (54)7.4钢筋工程施工方案 (60)第八章隧道防渗施工 (67)第九章预埋接地 (67)第三部分保证措施第十章工期保证措施 (68)第十一章质量控制措施 (70)11.1质量保证体系及管理程序 (70)11.2、质量保证总体措施 (71)11.3原材料质量保证措施 (73)第十二章安全控制措施 (77)12.1、安全施工管理目标 (77)12.2指导思想 (77)12.3安全生产体系 (77)12.4安全生产责任制 (78)12.5安全技术检查制度 (78)12.6安全生产教育 (78)12.7一般安全技术措施 (78)12.8施工人员安全防护 (79)12.9施工用电安全措施 (79)12.10机械安全防护 (80)第十三章安全应急措施 (81)第十四章文明施工措施 (83)第一部分：编制说明与工程概况第一章编制说明1、编制依据1）、《某路电力隧道工程C标段施工招标文件》和施工设计图。
电力隧道专项施工方案一、项目概况电力隧道是为了解决城市电力供应过程中的难题而设计的，隧道内将有高压输电电缆和其他电力设备运行。
本施工方案旨在明确电力隧道的施工流程和具体措施，确保项目能够高效安全地完成。
二、施工准备1.安全措施：成立安全管理小组，明确各责任人员。
制定详细的安全操作规程，包括施工人员的安全防护措施、现场安全检查、警示标识等。
2.施工人员：招聘具有相关经验且持有相关证书的施工人员。
对施工人员进行安全培训和技术培训，确保其具备施工所需的专业知识和技能。
3.施工设备：采购并配备施工所需的设备和工具，包括隧道掘进机、电缆敷设机械、泵车、清运车辆等。
检修设备，确保设备能够正常运行并满足施工需求。
4.施工材料：采购所需的电缆、管道、固定材料等。
对材料进行检验，并保证符合相关标准。
三、施工流程1.地质勘察与设计：由专业机构进行地质勘查与分析，确定隧道的设计参数和施工方案。
2.隧道开挖：采用掘进法进行隧道的开挖。
根据设计要求，在施工现场进行土质和岩石的处理，确保隧道的稳定。
3.电缆敷设：根据电缆敷设图纸和施工方案进行电缆的敷设和连接。
保证电缆的安全性和可靠性。
4.隧道配电系统：根据设计要求和施工图纸进行配电系统的安装和调试。
保证配电系统的正常运行。
5.管道安装：根据设计要求和施工方案进行电力管道的安装和连接。
确保管道的密封性和耐压性。
6.附属设备安装：根据设计要求和施工方案进行其他附属设备的安装，包括照明设备、监控设备等。
确保附属设备的正常运行。
7.调试与验收：对电力隧道进行系统调试和性能测试，确保各系统能够正常协调工作。
完成验收工作，确保项目按照规定功能投入使用。
四、施工措施1.隧道开挖阶段：a.根据地质条件，选择合适的开挖方式和机械设备。
b.采取支护措施，包括喷射混凝土、锚杆、衬砌等，确保开挖过程中的安全稳定。
c.进行顶管排水，及时排除隧道内积水，保证施工进度和质量。
2.电缆敷设阶段：a.根据设计要求，选择合适的电缆敷设机械和工具进行敷设工作。
本工程为某城市变电隧道工程，全长约3.5公里，隧道内设置两座变电所，分别为A变电所和B变电所。
隧道采用明挖法施工，隧道断面为圆形，直径约6米。
工程总投资约1.5亿元，工期为2年。
二、施工方案设计1. 施工顺序（1）隧道开挖：按照“分段开挖、分层支护、逐段封闭”的原则进行施工。
（2）隧道支护：采用喷锚支护、预应力锚杆支护、钢筋网喷混凝土支护等。
（3）隧道防水：采用防水板、防水混凝土等。
（4）隧道通风：采用机械通风、自然通风相结合的方式。
（5）隧道照明：采用隧道专用照明设备。
（6）隧道排水：采用明沟排水、暗沟排水、泵房排水等。
2. 施工方法（1）隧道开挖：采用钻爆法进行隧道开挖，钻爆参数根据地质条件确定。
（2）隧道支护：在隧道开挖后，及时进行支护施工，确保隧道结构安全。
（3）隧道防水：在隧道开挖和支护过程中，同步进行防水施工。
（4）隧道通风：在隧道开挖和支护过程中，及时进行通风，确保施工环境良好。
（5）隧道照明：在隧道内设置照明设备，保证施工安全。
（6）隧道排水：在隧道内设置排水系统，及时排除隧道内积水。
3. 施工设备（1）隧道开挖设备：钻机、挖掘机、装载机等。
（2）隧道支护设备：锚杆钻机、喷射混凝土机、钢筋网机等。
（3）隧道防水设备：防水板、防水混凝土等。
（4）隧道通风设备：风机、通风管道等。
（5）隧道照明设备：隧道专用照明设备。
（6）隧道排水设备：排水泵、排水管道等。
4. 施工组织（1）成立项目管理部，负责工程的整体规划、组织、协调和监督。
（2）设立施工班组，明确各班组的职责和任务。
（3）加强施工现场的管理，确保施工安全和质量。
（4）做好施工记录，及时总结施工经验。
三、施工质量控制1. 施工材料的质量控制：严格按照国家标准和设计要求，选用合格的材料。
2. 施工过程的质量控制：严格执行施工工艺，确保施工质量。
3. 施工验收的质量控制：对施工完成的隧道进行验收，确保工程质量符合设计要求。
四、施工安全控制1. 施工人员的安全教育：加强施工人员的安全教育，提高安全意识。
电力隧道暗挖施工方案电力隧道暗挖施工方案一、项目背景电力隧道作为电力线路的重要组成部分，承载着电力传输的重任。
为保障电力线路的稳定运行，需要对电力隧道进行维护和改造。
本方案是电力隧道暗挖施工方案，力求在保证施工安全和质量的前提下，尽量减小对现有电力线路的影响。
二、施工方案1. 前期准备工作：（1）调查勘察：通过对地形、地质条件进行调查勘察，评估施工风险和难度，并制定相应的施工方案。
（2）设计方案：根据调查勘察结果，设计出适合的施工方案，包括施工工艺、施工工具、主要材料等。
（3）安全措施：确定施工期间的安全措施，包括施工现场的警示标志、应急设备等，确保施工人员的安全。
2. 施工工艺：（1）挖掘：采用机械挖掘的方式进行暗挖作业，确保施工速度和质量。
挖掘机应选择适合的型号和规格，以保证对地质条件的适应性。
（2）支护：在挖掘过程中，根据地质条件进行及时的支护工作，采用钢支撑、喷射混凝土等方式，确保施工安全和隧道的稳定性。
（3）通风：为保证施工人员的安全和施工质量，需要对隧道进行适当的通风处理，保证内部空气流通，并排除有害气体。
（4）维修：在暗挖过程中，如遇到线路损坏或其他问题，应及时进行维修和修复，确保电力线路的正常运行。
3. 施工管理：（1）项目经理负责整个施工过程的协调和监管，确保项目按计划顺利进行。
（2）施工人员要按照工艺要求和安全规定进行作业，严禁违章操作或出现安全事故。
（3）定期进行施工现场的检查和巡视，检查施工质量和安全状况，及时解决问题。
三、环保措施（1）在施工中，要注意噪音和粉尘的污染控制，采取噪音和粉尘的防护措施。
（2）合理使用水资源，尽量减少对周边环境的影响。
（3）合理处理施工废弃物和污水，确保不对环境造成二次污染。
四、总结本方案是电力隧道暗挖施工的基本方案，通过前期调查勘察、安全措施、施工工艺等的合理安排，可以保证施工的顺利进行。
在施工过程中，要注重施工质量和安全，确保电力线路的稳定运行，同时也要注重对环境的保护，减小对周边环境的影响，以达到可持续发展的目标。
电力隧道施工方案电力隧道作为一种重要的基础设施，被广泛应用于城市建设和能源供应领域。
它不仅可以隐藏电线和电缆，提高城市美观度，还能保护电力设备免受自然灾害和人为破坏的影响。
在电力隧道的施工过程中，需要综合考虑多种因素，制定合理的施工方案，以确保施工顺利进行。
首先，施工前期需要进行详细的地质勘察和设计。
地质勘察是为了了解工程所在地的地质情况，包括土质、地下水位、地下岩层等。
通过地质勘察，可以预测地质灾害的风险，选取合适的隧道类型和施工方法。
设计阶段需要根据勘察结果确定隧道的布置方案、断面形状和强度计算等，以确保隧道结构的稳定性和安全性。
其次，施工中需要选取适当的施工设备和材料。
电力隧道施工设备包括掘进机、导轨、起重机等。
掘进机的选取应考虑地质条件、隧道断面形状和长度等因素，以确保掘进效率和质量。
导轨的选取要满足施工和运输需求，确保施工人员和材料的安全。
材料的选取要符合施工设计要求，保证隧道的强度和耐久性。
再次，施工过程中需要注意安全措施。
电力隧道施工涉及到人员的工作和生活，安全措施是确保施工人员和设备安全的重要保障。
施工现场应设置合理的警示标识和警戒线，提供充足的照明设备和通风系统，保证施工人员的安全和健康。
在隧道内部应设置逃生通道和紧急疏散设备，以应对突发情况。
此外，施工人员还应接受必要的安全培训，提高他们的安全意识和应急能力。
最后，施工完成后需要进行验收和维护。
验收是对施工质量的检查，包括隧道结构的强度、材料的质量和电力设备的运行状态等。
只有通过验收，才能确保隧道达到预期的使用功能。
维护是隧道使用阶段的重要环节，包括设备的定期检修和维护，隧道结构的定期检测和维修等。
维护工作的开展能够延长隧道的使用寿命，保证电力供应的稳定性。
总之，电力隧道的施工方案需要从地质勘察、设计、设备选取、安全措施和验收维护等方面综合考虑。
通过科学的施工规划和严格的施工标准，可以确保隧道工程的质量和安全。
随着城市建设和能源需求的不断增加，电力隧道施工方案的研究和实践在不断深化和创新，将为城市发展和人民生活带来更多便利和安全。
电力隧道施工方案一、前言电力隧道是输送电力的重要通道，其施工方案的设计和执行直接影响着电力输送的效率和安全性。
本文将就电力隧道施工方案进行详细探讨，包括施工前的准备工作、具体施工过程以及施工后的监测与维护等内容。
二、施工前的准备工作在进行电力隧道施工之前，需要进行详细的规划和准备工作。
首先需要对隧道工程的施工区域进行勘测，了解地质条件、环境因素和法律法规要求等。
之后，根据勘测结果设计施工方案，确定施工的具体步骤和方法。
同时，需要对施工人员进行培训，确保他们具备相关技能和知识。
三、施工过程1. 地面开挖与基础工程在进行电力隧道施工时，首先需要进行地面的开挖工作。
根据设计要求，在地面上开挖出隧道的轮廓线，并进行基础工程的施工，确保隧道的稳定性和承载能力。
2. 隧道结构施工隧道结构施工是电力隧道施工的重要环节。
根据设计要求，将预制的隧道结构件进行拼装安装，确保隧道的完整性和密封性。
3. 电力设备安装隧道施工完成后，需要进行电力设备的安装工作。
具体包括电缆线路的铺设、变电设备的安装和调试等工作。
确保电力设备正常运行和输送电力的稳定性。
四、施工后的监测与维护隧道施工完成后，需要进行监测与维护工作，确保隧道的安全运行和设备的正常使用。
定期对隧道进行巡检，及时发现和解决问题。
同时进行设备的保养和维护，延长设备的使用寿命。
五、总结电力隧道施工是一项复杂的工程，需要充分的准备和注意细节。
通过本文的介绍，希望读者能够对电力隧道施工方案有更全面的了解，从而更好地进行相关工作。
隧道工程招投标书技术标范本一、项目概况本项目旨在建设一条具有先进技术和可持续发展特点的隧道工程，为相关交通运输提供便利。
具体项目概况如下：- 项目名称：隧道工程建设项目- 建设地点：（填写具体地点）- 隧道类型：（填写隧道类型，如公路隧道、铁路隧道等）- 总投资额：（填写总投资额）二、项目要求本项目的主要技术要求和特点如下：- 技术要求一：（填写具体技术要求，如隧道设计、构造等）- 技术要求二：（填写具体技术要求，如施工技术、材料要求等）- 技术要求三：（填写具体技术要求，如安全要求、环保要求等）三、招标程序和要求本项目招标采用公开竞争性招标方式，招标程序和要求如下：1. 招标文件领取和递交：- 招标文件领取时间：（填写领取时间）- 招标文件递交截止时间：（填写递交截止时间）- 招标文件递交地点：（填写递交地点）2. 投标保证金：- 投标保证金金额：（填写金额）- 投标保证金缴纳时间：（填写缴纳时间）- 投标保证金缴纳银行：（填写缴纳银行）3. 资格要求：- 投标人资格要求一：（填写资格要求，如注册资格、施工经验等）- 投标人资格要求二：（填写资格要求，如人员配备、技术能力等）4. 投标文件要求：- 投标文件内容一：（填写具体要求，如技术方案、施工组织设计等）- 投标文件内容二：（填写具体要求，如工期计划、质量控制措施等）- 投标文件递交方式：（填写递交方式，如纸质文件、电子文件等）四、评标标准本项目的评标标准如下：1. 技术方案：（填写技术方案评标标准，如创新性、可行性等）2. 施工组织设计：（填写施工组织设计评标标准，如合理性、安全性等）3. 工期计划：（填写工期计划评标标准，如合理性、可行性等）4. 质量控制措施：（填写质量控制措施评标标准，如科学性、可行性等）五、商务合同中标单位将与业主签订商务合同，商务合同内容包含但不限于以下方面：- 总包价款- 工程进度款支付计划- 质量保证及验收标准- 索赔和违约责任- 合同履行期限六、注意事项在编制投标文件时，请注意以下事项：1. 投标文件应真实准确反映投标人的技术能力和工程实施方案。
电力隧道施工方案一、项目背景随着城市人口的增加和经济的发展，对电力供应的需求越来越大。
为了满足城市电力供应的需求，建设一条电力隧道以接纳电力线路的需求显得尤为必要。
二、项目目标1.解决城市电力供应的不足问题，保障城市电力供应的可靠性和稳定性。
2.尽可能减少对城市环境的影响，保护城市生态环境。
3.提高施工效率，尽快完工。
三、项目施工方案1.选址选取适合建设电力隧道的位置，考虑到电力隧道需要与城市电网进行连接，选址时需要考虑到距离电力源和城市用电负荷较近的位置，同时要考虑到地质条件和环境保护要求。
2.施工准备对选定的址点进行勘察，了解地质条件，制定详细的施工方案和时间计划。
同时购买必要的施工设备和材料，并进行安装和调试。
3.隧道开挖按照设计深度和宽度要求，采用适当的开挖方法进行隧道开挖。
选用合适的施工机械，如隧道掘进机或爆破设备。
同时，要严格遵守相关的矿山安全规定和环保要求，确保施工安全和减少对环境的影响。
4.隧道支护开挖完毕后，要及时进行隧道的支护工作，以保证隧道的结构安全和稳定性。
根据地质条件和设计要求，采用适当的支护材料和技术进行支护。
支护材料可以选用钢筋混凝土或预制板等。
5.电力线路敷设在隧道内部布置电力线路，按照设计要求进行敷设。
选用合适的电缆和电缆槽或桥架等敷设设备和材料。
同时要关注电力线路的安全防护和敷设质量。
6.施工完工经过一段时间的施工，隧道工程完工后，进行相关的验收工作。
检查施工质量和安全等相关要求。
同时进行隧道设备的调试和运行试验，确保正常运行。
四、风险控制1.地质风险控制：在施工前进行详细的地质勘察和风险评估，选择合适的施工方法和支护材料，减少地质风险。
2.环境保护风险控制：在施工过程中，采用合适的施工设备和工艺，减少对环境的污染。
严格遵守相关的环保法规和标准。
3.安全风险控制：施工过程中，要加强施工现场的安全管理，确保施工人员的安全。
采用合适的施工设备和工艺，减少事故的发生。
三星庄110kV送电工程（第二标段）项目管理实施规划/施工组织设计北京华厦恒建设集团有限公司年月日审批人：年月日批准人：***年月日年月日编制人：***目录第1章编制依据 (1)1.1 编制施工方案的依据 (1)第2章工程概况与工程实施条件分析 (2)2.1工程概况 (2)2.2工程设计特点、工程量 (3)2.3施工实施条件及自然环境分析 (6)第3章项目施工管理组织结构 (8)3.1项目管理组织结构 (8)3.2项目管理职责 (8)第4章工期目标和施工进度计划 (14)4.1工期目标 (14)4.2施工进度计划及编制说明 (14)4.3进度计划图表 (16)4.4进度计划风险分析及控制措施 (17)第5章质量管理体系 (19)5.1质量目标及分解 (19)5.2质量管理组织机构 (19)5.3质量管理主要职责 (20)5.4质量控制措施 (25)5.5质量薄弱环节及预防措施 (26)第6章安全管理体系 (28)6.1安全目标及分析 (28)6.2安全管理组织机构 (28)6.3安全管理的主要职责 (29)6.4安全控制措施 (32)6.5危险点、薄弱环节分析预测及预防措施 (33)第7章环境保护与文明施工体系 (41)7.1施工引起的环境问题及保护措施 (41)7.2文明施工目标、实施方案 (46)7.3井下通风与防尘 (50)第8章施工平面布置和工地管理方案 (53)8.1施工平面布置 (53)8.2工地管理方案与制度 (55)第9章施工方法与资源需求计划 (60)9.1劳动力需求计划及投入 (60)9.2施工方法及施工机具选择 (61)9.3 施工机具需求计划 (114)9.4 材料、消耗材料需求计划 (117)第10章施工管理与协调 (119)10.1技术管理及要求 (119)10.2物资管理及要求 (120)10.3资金管理及要求 (121)10.4作业队伍及管理人员管理及要求 (123)10.5协调工作 (124)10.6计划、统计和信息管理 (127)10.7资料管理 (130)第11章标准工艺施工 (133)11.1标准工艺实施目标及要求 (133)11.2标准工艺及技术控制措施 (133)11.3工艺标准、施工要点及实施效果 (139)11.4标准工艺成品保护措施 (141)第12章创优策划 (143)12.1施工创优目标 (143)12.2施工创优管理措施 (144)第13章施工新技术应用 (150)13.1 采用新设备 (150)13.2 采用新工艺 (150)13.3 采用新材料 (151)第14章主要技术经济指标 (153)14.1项目技术经济指标 (153)14.2降低成本计划措施 (153)附图8.1.3 施工现场总平面布置图 (155)第1章编制依据1.1 编制施工方案的依据1）三星庄110kV送电工程（第二标段）施工招标文件2）三星庄110kV送电工程（第二标段）设计图纸3）拟建现场踏勘情况4）国家、地方、行业的规范、规程、规定等（1）《市政工程施工技术规程管道工程》DBJ01-47-2000 （2）《地基与基础工程施工质量验收规范》GB50202-2002 （3）《工程测量规范》GB50026-2007（4）《地下工程防水技术规范》GB50108-2008（5）《地下防水工程质量验收规范》GB50208-2002（6）《混凝土结构工程施工质量验收规范》GB50204-2002 （7）《锚杆喷射混凝土支护技术规范》GBJ50086-2001 （8）《建筑基坑支护技术规程》DB11/489-2007（9）《地铁工程监控量测技术规程》DB11/490-2007（10）《钢筋焊接及验收规程》JGJ18-2003（11）《钢筋机械连接通用技术规范》JGJ107-96（12）《钢筋焊接头试验方法》JGJ/T27-2001（13）《建设工程施工现场公用电安全规范》GB50194-93 （14）《北京市市政工程施工安全操作规程》DBJ01-56-2001 （15）《建筑机械使用安全技术规程》JGJ33-2001（16）国家电网公司优质工程标准和行业优质标准第2章工程概况与工程实施条件分析2.1 工程概况1）工程名称：三星庄110kV送电工程（第二标段）。
2）建设单位：国网北京市电力公司。
3）设计单位：北京电力经济技术研究院。
4) 监理单位：北京吉北电力工程咨询有限公司5）工程原由：本工程是自西北旺220kV变电站引双回电缆至拟建三星庄110kV变电站新建隧道，为北京市海淀区创新园开发区拟建三星庄110kV 变电站提供外电源。
6）工程位置：位于北京市海淀区创新园开发区内，规划翠湖南路（现状西马坊路）。
7）工程路径：新建电缆隧道起自拟建三星庄110kV变电站东侧110kV 和10kV隧道甩口→沿创新园经三路（永中以西7m）向北→至规划翠湖南路（南红线以北2.0m）折向东→穿过东埠头排洪渠→至上庄路后折向南。
8）工程规模：暗挖隧道段起点桩号：0+730，终点桩号：1+880，全长1150m；设Ф4.0m的直线竖井5座，Ф5.2m的三通井2座，Ф5.2m四通埋管井1座，暗挖隧道采用2.0×2.3m单孔复合衬砌电力隧道。
9）主要工程量：（1）2.0×2.3m电力暗挖隧道总长1150m；（2）Ф4.0m竖井5座、Ф5.2m的三通井2座、Ф5.2m四通埋管井1座；（3）通风亭5座，接地装置2组；（4）AB.AC液全断面注浆560m。
10）主要工程材料：（1）钢材：ФHPB300，ΦHRB400；（2）喷射混凝土强度等级C20，喷射混凝土采用普通硅酸盐水泥，强度等级不小于42.5；（3）喷射混凝土中掺8%（重量比）FS-P混凝土补偿收缩防水剂；（4）喷射混凝土中砂为中粗砂，碎石粒径不大于15mm；（5）防水材料为聚乙烯丙纶双面复合防水卷材600g/㎡；（6）模注混凝土强度等级C40，模注混凝土抗渗等级深度＜10m时采用P6，深度≥10m时采用P8。
人行步道混凝土强度等级C15；（7）普通烧结砖MU15。
2.2工程设计特点、工程量2.2.1竖井结构设计本工程设Ф4.0m的直线竖井5座，Ф5.2m的三通井2座，Ф5.2m四通埋管井1座。
1）竖井初衬施工设计时，为保证其结构稳定，在井口设现浇钢筋混凝土圈梁。
2）圈梁下采用网构钢架＋钢筋网＋喷射混凝土支护，支护厚0.25m。
3）初衬网构钢格栅竖向间距0.6m。
钢格栅内、外主筋外缘满铺ø6钢筋网片，钢筋网间距100╳100mm，钢格栅竖向之间用Φ20连接筋连接，连接筋水平间距1m，沿钢格栅内、外主筋梅花形布置。
4）竖井环向打设锚杆。
锚杆直径32，长2.5m，竖直方向每两榀钢格栅打设一次，上下错开，角度15～20º，水平间距1m。
通过锚杆向地层压注改性水玻璃，加固地层，要求固砂体单轴抗压强度达到0.3～0.5Mpa。
5）竖井初衬含底板，采用喷射C20混凝土，厚度0.25m。
6）竖井二衬，采用钢筋混凝土结构，混凝土强度等级C40，井壁厚0.25m，底板厚0.5m，盖板厚0.35m。
7）竖井井腔内设置钢制平台，最上层钢平台距盖板2.5m，中间段2～4m设置一道，最下层平台距井室内底3.5m。
8）Ф4.0m竖井剖面设计如下图：格栅榀距600网片双层6@100×100连接筋Ф20@100喷C20砼2.2.2隧道结构设计简介1）隧道断面净空尺寸为2.0m×2.3m，直墙、圆拱、平底板，净宽2.0m，起拱线高1.85m，矢高0.45m，净高2.3m。
2）隧道断面设计图：单位mm3）隧道采用网构钢架＋钢筋网＋喷射混凝土支护＋防水膜＋现浇钢筋混凝土复合衬砌形式，初衬厚度0.25m，二衬厚度0.25m。
4）隧道初衬钢格栅间距0.75m。
钢格栅内、外主筋外缘满铺ø6钢筋网片，钢筋网间距100╳100mm，钢格栅纵向之间用Φ20连接筋连接，连接筋环向间距1m，沿钢格栅内、外主筋梅花形布置。
5）隧道开挖前进行全断面帷幕注浆闭水加固措施。
注浆采用AB.AC 双液浆，注浆量6.0m3/m，加固土体的范围为隧道周圈开挖轮廓线外1.5m。
注浆方式采用ø48长导管，每循环注浆12m，开挖9m，预留3m止浆岩盘。
注浆使隧道及周围土体单轴抗压强度达到0.35～0.5MPa。
6）为保证喷射混凝土支护与地层密贴要及时进行衬砌背后回填注浆，注浆孔布置在隧道顶部，Φ32mm钢管纵向间距2m。
注浆压力小于0.4Mpa。
背后回填注浆配合比：水泥、砂比l:l．5～l:l．3（重量比）,水灰比1:l～l:1.1。
7）隧道二衬环向受力钢筋为Φ12，纵向架力筋为ø10。
2.3施工实施条件及自然环境分析2.3.1地面环境本工程随路施工，地上建筑物已完成拆迁工作，在规划道路红线范围内已建立硬质围挡隔离，创造封闭式施工环境。
2.3.2 地下建(构)筑物隧道规划区域不存在现状市政管线，新建管线及规划道路待本工程完工之后施工，对本次暗挖隧道施工没有影响。
2.3.3地质条件根据现场勘察报告显示：勘察深度（最大21.00m）范围内的土层划分为人工堆积土、新近沉积层和一般第四纪沉积层三大类，并根据各土层岩性及工程性质指标进一步划分6个大层及亚层。
场地地层自上而下描述如下：1）人工堆积层。
粘质粉土、粉质粘土素填土①层和杂填土①1层。
2）新近沉积层。
粉质粘土②层，粘质粉土、砂质粉土②1层，粘土②2层；粉质粘土、重粉质粘土③层，粘质粉土、砂质粉土③1层，粘土③2层。
3）一般第四纪沉积层。
粉质粘土④层，粘质粉土、砂质粉土④1层，粘土④2层，粉细砂④3层；粉质粘土⑤层，粉质粘土⑤1层，粘土⑤2层，细砂⑤3层；粉质粘土⑥层，粉质粘土⑥1层，粘土⑥2层。
本工程暗挖隧道围岩主要为：粉质粘土、重粉质粘土③层，粘质粉土、砂质粘土③1层，粘土③2层；粉质粘土④层，粉质粘土、砂质粘土④1层，粘土④2层及粉细砂④3层。
2.3.4地下水条件本次勘查中揭露到3层地下水。
第1层类型为上层滞水，水位标高：36.04～42.48m（埋深0.40～6.50m）；第2层类型为潜水，水位标高：31.42～34.71m（埋深7.20～12.30m）；第3层类型为承压水，不位标高：28.74m，埋深16m左右。
影响暗挖隧道施工的主要为本次勘察所揭露的第1、2层地下水。
2.3.5本标段施工的主要风险源根据本标段的地质和水文情况勘察报告显示：暗挖隧道平均覆土6m，埋深10m左右，在松软围岩中饱含地下水，是隧道暗挖施工的巨大风险源，且风险贯穿整个隧道初衬暗挖施工过程。
2.3.6针对本标段主要风险源的专项施工措施隧道暗挖初衬施工最主要的安全保证措施，是在开挖前进行土体预加固措施。
