配电、专变工程技术标准配电、专变工程是电力系统的重要组成部分，配电和变电站的建设必须遵循一定的技术标准和规范。
这不仅影响到供电可靠性和经济性，还关系到电力系统的安全性和生产运行。
本文将介绍配电、专变工程的技术标准。
一、配电工程技术标准1. 配电线路的设计标准配电线路的设计必须遵循以下技术标准：•配电线路的电压等级根据供电负荷的大小来确定，一般为10kV以下；•配电线路的钢塔、电杆、悬垂线等构件的材料应符合国家标准；•配电线路的导线选用应满足要求，导线的选用应考虑到线路容量、线路长度、供电范围等因素。
2. 配电变压器的技术标准配电变压器的技术标准应根据以下要求进行：•配电变压器的额定容量和额定电压应符合负荷需求；•配电变压器的铁芯材料应符合国家标准，铜降温应符合要求，绕组的制造必须符合绝缘测试要求；•配电变压器的机械强度应符合国家标准。
3. 配电开关设备的技术标准配电开关设备的技术标准应符合以下要求：•配电开关设备的额定电压应符合负荷需求；•配电开关设备的机械强度应符合国家标准；•配电开关设备的绝缘强度应符合国家标准。
二、专变工程技术标准1. 专变开关柜的技术标准专变开关柜应满足以下技术标准：•专变开关柜的额定电压应根据负荷需求进行选择；•专变开关柜应符合国家标准，机械强度应符合说明书要求；•专变开关柜的绝缘性能应符合国家标准，耐电弧性能应符合要求。
2. 专变变压器的技术标准专变变压器应符合以下技术标准：•专变变压器的额定容量和额定电压应符合负荷需求；•专变变压器的铁芯材料应符合国家标准，铜降温应符合要求，绕组的制造必须符合绝缘测试要求；•专变变压器的机械强度应符合国家标准。
三、配电、专变工程的验收标准配电、专变工程的配电设备、变成设备的验收应符合以下标准：•配电设备、变成设备的安装应符合设计要求；•配电设备、变成设备的铭牌、标识应清晰明了；•配电设备、变成设备的绝缘、接地等要求应符合标准；•配电设备、变成设备的电子元件应符合生产厂家的技术标准；•配电设备、变成设备的开通、试车应符合标准。
电力工程技术标二、技术部分灵丘县金鑫选矿厂10KV增容用电供电工程施工招标投标文件（技术部分）投标人：大同市南通永顺电力发展有限责任公司（盖单位章）法定代表人或其委托代理人：（签字）10月9日目录0、编制说明1、工程概况2、施工总平面布置图3、计划开、竣工日期和施工进度横道图4、技术劳力要求5、机械、机具的计划安排6、主要部位施工方法7、冬、雨季施工措施8、质量保证措施及质量保证体系9、施工工期保证措施10、施工安全措施计划及应急预案、施工消防措施计划11、文明施工措施计划、环保措施计划12、采用新艺术、新工艺、专利技术施工组织设计0.编制说明0.1编制依据灵丘县金鑫选矿厂10KV增容用电供电工程施工组织设计是在认真领会和熟悉招标文件和图纸的基础上进行编写，与施工中所有规定、要求、条件、条款和规范相符。
我公司本着确保工程质量、满足国家施工验收规范，编写的本工程施工组织设计。
0.2本工程执行的质量标准、规范本工程质量控制及工艺要求主要以下列规程规范为依据：电气安装工程：《电气装置安装工程高压电器施工及验收规范》 GBJ147-1990《电气装置安装工程电力变压器，油侵电抗器，互感器施工及验收规范》GB148-1990《电气装置安装工程母线装置施工及验收规范》 GBJ149-1990《电气装置安装工程电缆线路施工及验收规范》 GB50168-《电气装置安装工程接地装置施工及验收规范》 GB50169-《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-1992《电气装置安装工程蓄电池施工及验收规范》 GB50172-1992《电力光纤通信工程验收规范》 DL/T5344-《电气装置安装工程电气设备交接试验标准》 GB50150-《电气装置安装工程质量检验及评定规程》 DL/T5161.1~17-国家电网公司输变电工程施工工艺示范手册国家电网公司输变电工程达标投产考核办法（）国家电网公司输变电优质工程评选办法（）安全方面：《建设工程施工现场供用电安全规程》（GB50194-93）《电力建设安全健康与环境管理工作规定》（JGJ130- ）《防止电力生产重大事故的25项重点要求》《施工现场临时用电安全技术规程》（JGJ46-88）《建筑施工安全检查评分标准》（JGJ59-99）1、工程概况1.1、工程名称：灵丘县金鑫选矿厂10KV增容用电供电工程1.2、建设地点：灵丘县1.3、招标人名称：灵丘县金鑫选矿厂1.4、建设规模：新建10KV配电室一座，安装630KVA组合箱变2台、1250KVA组合箱变1台、315KVA变台1台；新建10KV架空路线约3.84公里；及相应的保护、计量工程。
110kV**线路工程施工组织设计批准：审核：编制：XX有限公司二OXX年X月X日目录第一章工程概况及特点 (1)1.1.工程概况 (1)1.2工程特点 (3)第二章项目班子配备情况 (6)2.1项目班子配备情况表（见表2-1） (6)2.2工程主要负责人简介 (7)2.3项目组织机构关系图 (9)2.4各主要负责人职责 (10)2.5公司本部对现场的保障作用 (11)第三章施工现场总平面布置图 (12)3.1施工现场平面布置图（见附图3-1） (12)3.2施工现场平面布置图说明 (12)3.3施工总平面管理 (13)第四章施工方案 (15)4.1施工准备 (15)4.2施工工序总体安排 (19)4.3主要工序和特殊工序和施工效率估计，潜在问题的分析 (19)4.4降低工程成本的措施 (32)第五章工期及施工进度计划 (32)5.1工期规划及要求 (32)5.2施工进度计划网络图（见附图5-2） (32)5.3主要安装设备及材料供应计划 (34)5.4计划中的潜力及其开发途径 (36)5.5 计划控制 (36)第六章质量目标、质量保证体系及技术组织措施 (38)6.1质量目标 (38)6.2质量管理组织机构及主要职责 (38)6.3质量管理措施 (42)6.4质量管理及检验的标准 (48)6.5质量保证技术措施 (49)第七章安全目标、安全保证体系及技术组织措施 (51)7.1安全管理目标 (51)7.2安全管理组织机构及主要职责 (51)7.3安全管理制度及办法 (54)7.4安全组织技术措施 (55)7.5重要施工方案和特殊施工工序的安全过程控制 (56)7.6安全组织技术措施 (56)7.7各分部工程的施工安全过程控制 (65)第八章工程分包的管理 (69)8.1工程分包的原因及范围 (69)8.2分包商选择条件 (69)8.3分包工程质量、工期、安全管理 (70)第九章环境保护及文明施工 (73)9.1环境保护 (73)9.2加强施工管理、严格保护环境 (73)9.3文明施工的目标、组织机构和实施方案 (74)9.4文明施工考核、管理办法 (76)第十章计划、统计和信息管理 (78)10.1计划、统计报表的编制与传递 (78)10.2信息管理 (78)第一章工程概况及特点1.1.工程概况1.1.1工程简述：项目法人：XX电网公司（工程项目投资单位）项目建设单位：本工程从为新建线路工程，建设规模为2回110kV送电线路，采用双回路同塔（杆）架空线路的架设方式。
二、技术部分灵丘县金鑫选矿厂10KV增容用电供电工程施工招标投标文件（技术部分）投标人：大同市南通永顺电力发展有限责任公司（盖单位章）法定代表人或其委托代理人：_____________ （签字）2013年10月9日目录0、编制说明1、工程概况2、施工总平面布置图3、计划开、竣工日期和施工进度横道图4、技术劳力要求5、机械、机具的计划安排6、主要部位施工方法7、冬、雨季施工措施&质量保证措施及质量保证体系9、施工工期保证措施10、施工安全措施计划及应急预案、施工消防措施计划11、文明施工措施计划、环保措施计划12、采用新艺术、新工艺、专利技术施工组织设计0.编制说明0.1编制依据灵丘县金鑫选矿厂10KV增容用电供电工程施工组织设计是在认真领会和熟悉招标文件和图纸的基础上进行编写，与施工中所有规定、要求、条件、条款和规范相符。
我公司本着确保工程质量、满足国家施工验收规范，编写的本工程施工组织设计。
0.2本工程执行的质量标准、规范本工程质量控制及工艺要求主要以下列规程规范为依据：电气安装工程：〈电气装置安装工程高压电器施工及验收规范》GBJ147-1990〈电气装置安装工程电力变压器,油侵电抗器,互感器施工及验收规范》GB148-1990〈电气装置安装工程母线装置施工及验收规范》GBJ149-1990〈电气装置安装工程电缆线路施工及验收规范》GB50168-2006〈电气装置安装工程接地装置施工及验收规范》GB50169-2006〈电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-1992〈电气装置安装工程蓄电池施工及验收规范》GB50172-1992〈电力光纤通信工程验收规范》DL/T5344-2006〈电气装置安装工程电气设备交接试验标准》GB50150-2006〈电气装置安装工程质量检验及评定规程》DL/T5161.1~17-2002国家电网公司输变电工程施工工艺示范手册国家电网公司输变电工程达标投产考核办法(2005版)国家电网公司输变电优质工程评选办法(2008版)安全方面：〈建设工程施工现场供用电安全规程》(GB50194-93 )〈电力建设安全健康与环境管理工作规定》(JGJ130-2001)《防止电力生产重大事故的25项重点要求》 《施工现场临时用电安全技术规程》JGJ46-88） 〈建筑施工安全检查评分标准》（JGJ59-99） 1、 工程概况1.1、 工程名称：灵丘县金鑫选矿厂10KV 增容用电供电工程 1.2、 建设地点：灵丘县1.3、 招标人名称：灵丘县金鑫选矿厂 1.4、 建设规模：新建10KV 配电室一座，安装630KVA 组合箱变2台、1250KVA 组合箱变1台、 315KVA 变台1台；新建10KV 架空路线约3.84公里；及相应的保护、计量工程。
施工方案工程概况及场地情况:此部分工程为双电源供电，项目区位于新疆兵团水利水电工程集团公司友谊路职工住宅区供热站。
本次招标为项目区内10KV输电线路工程的施工招标。
技术准备按照国网公司电力规程，统一规范、统一标准、统一施工，以工程设计文件图纸及设计变更为依据,按标准施工。
本工程所涉及规范为：《电气装置安装工程高压施工验收规范》GBJ147—92 《电气装置安装工程电缆线路及验收规范》GB50168—92 《电气装置安装工程电力变压器互感器施工及验收规范》GBJ148-90《电气装置安装工程电气设备交接实验标准》GB50150—91《继电保护及安全自动装置检验条例》（ST）电生及第108号文一、施工准备由项目经理负责组织有关人员进行图纸会审，技术交底,施工负责人安排人员进场，材料员编制材料领用计划，质检员对所有进场材料质量进行抽样检测，不合格产品坚决不允许进场.二、工程项目实施经过项目部人员研究结合本工程实际情况,制度施工工序。
施工工序及安排1、土方开挖施工我公司在中标后,在做好自身工作的基础上，取得社会各方对我们工作的支持和谅解，以保证施工的顺利进行。
现场准备施工前施工现场负责人向所有参加施工的人员进行有针对性的技术交底,必须使每个操作者对施工中的技术要求心中有数。
了解施工机械设备的技术参数与性能。
电缆沟槽的开挖配置轮式挖掘机一次挖基，自卸卡车将土方全部运到业主指定地点.为保证雨期能够施工，要采取必要的防护措施，沟槽周围设置档水线，保证施工正常、安全进行.土方挖完后,必须符合设计要求后，方可进行下道工序的施工。
在土建阶段由小型挖掘机采用渐进方式开挖电缆沟沟槽,在与其他管线交叉处采用机械人工协作开挖方式施工,同时施工人员在沟槽内放入PVC-C电缆保护管材并做到可靠连接及回填。
同时装设接地装置制作可靠接地网络.2﹑电缆井基础开挖完成后，由土建人员砌砖抹灰并进行防水处理，基础维护期不低于72小时.3﹑电缆的展放敷设电缆采用半机械敷设,首先由8吨吊车把电缆盘吊起,然后放置于放线盘上。
投标项目名称:35KV金斗变新出10KV金黑线工程招标编号:GZDWCZHBG-13-073(第1标包）投标文件投标文件内容：技术标投标人:（法人印章）江苏中捷电力建设工程有限公司法定代表人或委托代理人：（签字或签章）日期： 2013 年 5月3日招标编号:GZDWCZHBG-13-073(第1标包）35KV金斗变新出10KV金黑线工程施工组织设计纲要投标人:（公章）法定代表人或委托代理人：（签字或签章）2013 年5月3日批准：黄健审核：贾福录编写：王福灵目录一、施工组织设计纲要1、工程概况及特点----------------------------------12、工程目标-------------------------------------13、一般施工方案及专项施工方案 -----------------------------24、工期及施工进度计划安排---------------------------145、施工现场组织机构-----------------------------------166、质量目标、质量保证体系及技术组织措施------------------187、安全目标、安全保证体系及技术组织措施------------------238、施工现场总平面布置-----------------------------------309、分包工程管理---------------------------------- 3110、工程管理---------------------------------------------- 3111、环境保护、水土保持及文明施工-------------------------- 3812、施工中减少影响施工而不影响运行的林木砍伐措施---------- 3913、计划、统计和信息管理-------------------------------4014、拟参加本项目的主要管理人员名单------------------------42二、投标偏离表（技术部分）--------------------------------56一、施工组织设计纲要1、工程概况及特点毕节供电局 35KV金斗变新出10KV金黑线、金金线、金大线、金幺线工程及35KV兔街变新出10KV 兔大线、兔街线、高原线杨柳线工程。
电力技术施工标准一、架空电力线路1、架空电力线路使用的器材，架设前应进行外观检查，且符合下列规定：1．1不应有松股、交叉、断裂及破损等缺陷。
1．2不应有严重腐蚀现象。
1．3钢绞线镀锌铁线表面镀锌层应良好，无腐蚀。
绝缘线厚度应符合规定。
且易剥离，绝缘线端部应有密封措施。
1．4有黑色金属制造的附件和紧固件，除地脚螺栓外，应采用热镀锌制品。
各种连接螺栓易有放松装置。
放松装置弹力应适宜，厚度符合规定。
1．5绝缘子及绝缘横担绝缘子安装前应进行外观检查，且应符合下列规定：瓷件与铁件组合无歪斜现象，且结合紧密，贴件镀锌良好。
1．6 瓷釉光滑，无裂纹、缺釉、烧痕、气泡或瓷釉烧坏等缺陷。
1．7高压绝缘子安装前，应安装清除表面污垢、附着物及不应有涂料。
1．7 环形钢筋混凝土电杆制造质量应符合现行国家表准的规定。
安装前应进行外观检查，且符合下列规定：1表面光洁平整，壁厚均匀，无露筋、跑浆等现象。
2放置地平面检查时，应无纵向裂纹，横向裂纹的宽度不应大于0.2mm，长度不应大于1/3 周长。
3 杆身弯曲不应超过杆长的2/1000。
二电杆基坑及基础埋设2．1 基坑施工前的定位应符合下列规定；1 直线干顺线路方向位移，10KV及以下架空线路不应超过设计档距的1%。
直线杆横方向位移不应超过50mm。
2转角杆、分歧杆的横线路、顺线路方向的位移均不超过50mm。
3电杆基坑深度应符合设计规定。
电杆基础坑深度的允许偏差应为+100/-50mm。
410KV及以下电杆其深度当设计为规定时不与小于下表：5杆上变压器台的电杆其埋设深度当设计未作规定时，其深度不小于2.0米。
6双杆变压器台双杆基础坑应符合以下规定：根开的中心偏差不应超过-/+30mm。
两杆坑基础深度一致。
2.2基坑回填应符合下列规定;1 土块应打碎。
2 10KV及以下架空线路基坑每回填500mm应夯实一次，回填过程应清除树根杂草。
3 松软土质的基坑，回填土时应增加夯实次数或采取加固措施。
××35kv架空线路施工方案技术标目录一.概况二.施工前准备三.施工程序流程图四.施工方法五.质量与安全一.概况××是利用荆炼可油液化气中的丙烯为主要原料建设年产一万吨聚丙烯装置.××35kv输电线路是××的主要电源线路,线路由××地开关站经宝塔山到××35kv变电所,全程约8km,设计投资47万元.××35kv输电线路工程包括改线工程和新建线路工程两部分。
改线工程将原荆宝一、二回从热电厂出线侧5#杆至××建设区10#杆拆除，新架设一条双回路共杆线路，绕过化工厂区再接上荆宝一、二回线路。
新建线路工程由××35千伏变电所（待建）建设一线路顺荆宝一、二回线路走向至××地开关站。
本工程线路全长8公里，其中双回路1.5公里，全线路共杆基42基，其中铁塔7基（改线工程4基，新建工程3基），焊接凝土杆35基，包括转角耐龙门杆17基，直线杆18基。
全线路工程的完成，需拆除原有35千伏线路约3.9公里，包括改线工程将原荆宝一、二回路从5#杆约1.2公里，新建工程在6#杆处无法跨越炼至荆州水泥厂35千伏线路，需将其路拆除1.5公里。
本工程地形复杂高差大，施工条件较差，全线路通过深草山地弹高山松林，最形高差50米以上，通过松林0.5公里，山坡草地1.5公里，全线路经过跨越高低压线路十多处，铁路公路4处，河流、水塘2处。
二,施工前的准备施工前技术人员向施工班组作技术交底，组织学习施工图，施工验收规和质量标准，介绍施工程序、施工方法和安全技术措施，使施工班组在施工前掌握施工要求，保证施工顺利正常进行。
施工人员在施工前要熟悉施工现场，施工线路、地形条件，作到心中有数。
施工前根据需要的工具和材料进行认真检查，必符合质量和安全要求，铁塔在施工组立前，先进行予组装，检查合格后再运施工现场。

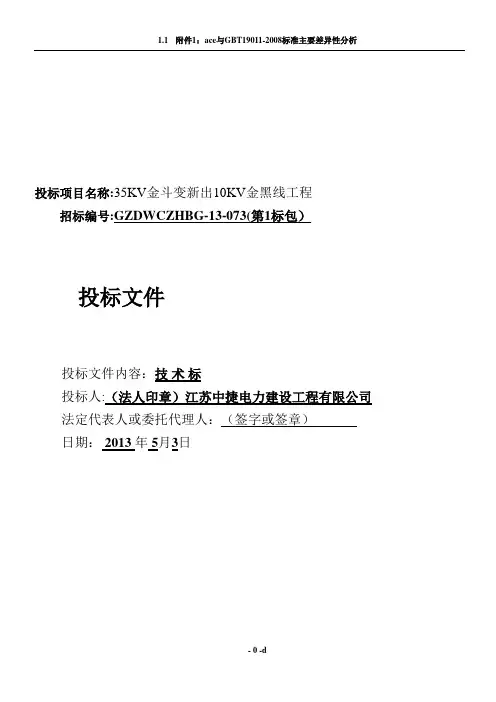

投标项目名称:35KV金斗变新出10KV金黑线工程招标编号: GZDWCZHBG-13-073(第1标包）投标文件投标文件内容：技术标投标人:（法人印章）江苏中捷电力建设工程有限公司法定代表人或委托代理人：（签字或签章）日期： 2013 年 5月3日招标编号: GZDWCZHBG-13-073(第1标包）35KV金斗变新出10KV金黑线工程施工组织设计纲要投标人:（公章）法定代表人或委托代理人：（签字或签章）2013 年 5月3日批准：黄健审核：贾福录编写：王福灵目录一、施工组织设计纲要1、工程概况及特点----------------------------------12、工程目标-------------------------------------13、一般施工方案及专项施工方案 -----------------------------24、工期及施工进度计划安排---------------------------145、施工现场组织机构-----------------------------------166、质量目标、质量保证体系及技术组织措施------------------187、安全目标、安全保证体系及技术组织措施------------------238、施工现场总平面布置-----------------------------------309、分包工程管理---------------------------------- 3110、工程管理---------------------------------------------- 3111、环境保护、水土保持及文明施工-------------------------- 3812、施工中减少影响施工而不影响运行的林木砍伐措施---------- 3913、计划、统计和信息管理-------------------------------4014、拟参加本项目的主要管理人员名单------------------------42二、投标偏离表（技术部分）--------------------------------56一、施工组织设计纲要1、工程概况及特点毕节供电局 35KV金斗变新出10KV金黑线、金金线、金大线、金幺线工程及35KV兔街变新出10KV 兔大线、兔街线、高原线杨柳线工程。
线路长度：34.61KM。
施工工期：2013-6-1 ~2013-12-10。
2、工程目标:见下述“工程目标一览表”。
工程目标一览表文明施工施工规范施工。
环境保护工完料尽，保持水土与植被、严禁滥砍滥伐。
作风遵纪守法，行为文明，作风严谨。
管理实行标准化管理，树立优良品牌的形象。
技术管理目标明确科学技术是第一生产力，以科技进步为先导，以严格管理为手段，精心计划，精心组织，合理安排，创建一流工程。
3、一般施工方案及专项施工方案一般施工方案1）路径复测、分桩施工方法与工艺在施工前，我公司对设计部门已测定线路中心线上的各直线桩、塔位中心桩及转角塔位桩位置、档距和断面高程，进行全面复核测量。
若偏差超过允许范围时，要查明原因并通知设计单位予以纠正。
其后，对校核过的塔位桩，根据基础类型进行基础坑位测定及坑口放样工作。
设计测定的测桩到施工，相隔了一段较长的时间，在该段时间里难免要发生杆塔桩位偏移或杆塔桩丢失等情况，因此在施工前必须对线路直线和转角杆塔位桩进行复测校核。
类别测量方法操作方法示意图直线杆中心复测正倒镜分中法如图，Z1、Z2为已复测正确的正线路中心上的直线桩（或杆塔中心桩），Z3为被复测的直线杆中心桩。
把仪器摆平于Z2桩处，先用正镜后视立于Z1桩上铁钉的标杆，然后竖转望远镜180°前视Z3桩上的标杆，如恰好重合，则说明Z3桩位于线路中心线上。
如不重合，例如望远镜后测得一点XL；将望远镜沿水平旋转180°仍瞄准Z1（此时为倒镜），再竖转望远镜180°前视Z3测得一点X2；定出X1、X2之中点X，量出X至Z2桩间的水平距离E，E即为直线桩Z3在横线路方向的偏移值。
如果确认Z3桩为原设计钉的桩且E值大于50毫米，则不必移动。
转角杆中心复测测回法1、检查转角杆中心桩是否正确，操作步逐为：如图所示：已知直线桩Z5、Z6、Z7、Z8都在线路中心线上，将经纬仪分别安平在Z6、Z7桩上分别前视Z5、Z8桩，再倒镜，钉出F3、F4及F2、F1桩，F3与F4及F2与F1连起的两条延长直线的交点恰好与J1桩重合，则说明J1桩正确。
2、利用测回法复核设计测定的转角度。
如图所示，将经纬仪安平于J1桩处，固定底座。
先用正镜前视Z6桩上的标杆，然后旋转望远镜读出水平度盘的角度值A11；再将望远镜顺时针方向旋转对准Z7标桩，读水平角A12，此两个水平角之差即为J桩的第一个转角度A1，先记录下。
然后再水平旋转望远镜，以倒经对准Z6桩，再竖转望远镜成正经，读水平角度值A2，再次实测的A1与A2的平均值，若与设计之差不大于1′30″，则J桩转角值正确并作好记录；若大于1′30″，应会同设计人员进一步复查并找出原因。
2）基础开挖施工方法与工艺（1）、一般规定基础开挖前，施工人员应熟悉基础施工图及施工手册的规定，明白基坑开挖的尺寸及要求。
杆塔基础的坑深应以设计的施工基面为基准。
若设计无施工基面要求时，应以杆塔中心桩顶面为基准。
拉线基础的坑深，除设计特殊要求者外，均以拉线坑中心的地面标高为基准。
基坑开挖时，应保护好杆塔中心桩和复测时所钉的辅助桩。
如设计中心桩需要挖掉时，应保护好补钉中心桩的辅桩。
挖坑时如发现基坑上土质与原设计不符，或者坑内发现天然溶洞、古墓、管道等，应及时通知设计人员及有关部门处理。
（2）、基坑开挖顺序基坑开挖按设计及施工要求，先降基后进行基坑开挖；对于降基量较小，可与基坑开挖同时完成。
（3）基坑开挖1）、开挖时注意保持坑壁边坡；2）、排除基面浮石、积水、必要时开挖排水沟；3）、基坑内积水、渗水应及时排除；4）、地下水位高、渗水量大，坑底应设积水坑，边开挖边排水；5）、软弱地质开挖，可设挡土板，挡土板应按阶梯布置且设对撑；6）、为防止塌方，出土堆放宜离开坑口边1m以外，特别是水渗透强及饱和土质，更应注意这个问题。
7）、不许采用掏挖方法。
8）、如果电杆坑表面为土层，挖至一定深度后遇到新鲜、坚硬、完整的岩石，可以以基岩代替底盘。
带拉线的电杆坑坑深应不小于0.5米。
如果双杆中的一杆坑为岩石，另一杆坑为土坑，则按土坑施工；为防止电杆向土坑倾斜，应将土坑加宽、加深各0.3-0.4米，回填片石及碎石，并灌浆处理。
3）电杆底拉盘安装方法与工艺（1）、准备工作1）、运至杆位的底拉盘应进行外观检查，合格者方准安装。
2）、检查底、拉盘坑位是否正确，坑深及坑底尺寸是否满足设计要求。
若不符合要求应修坑后再安装。
3）、在设计无特殊要求时，拉盘坑坑底面应呈斜面且垂直拉线方向。
4）、对于双杆，在操平电杆坑底面时，应根据预应力混凝土电杆杆段组合后的两根主杆长度的差异，调整底盘的高低差以弥补制造长度差的缺陷。
主杆长的一侧，底盘埋深一点；主杆短的一侧，底盘埋浅一点，以保证立杆后横担呈水平状态。
应注意主杆长度应由焊好的电杆量至导线横担穿钉孔中心。
（2）、底盘的安装1）吊盘法在坑口外的地面上用三根杉木杆（或钢管）设置三角架，在其上方悬挂走1走1滑车组，将底盘挂在滑车下端的吊钩上，用人力收紧滑车组使底盘徐徐升起，在将要离开地面时，用棕绳作制动绳拖住底盘使其向坑口缓慢移动。
待底盘吊至坑口上方时，慢慢松出滑车组，使底盘落至坑底设计位置。
底盘就位后应立即找正与操平，调整底盘呈水平状态，即底盘上的圆槽面与电杆轴线垂直。
操平时使用水平尺。
若为双杆，底盘就位后，应用经纬仪检查两底盘的埋置深度，使其符合设计要求且满足电杆立正后横担呈水平状态的要求。
底盘安装后，应按验收规范的质量要求进行检查，并填写施工记录。
检查合格后的底盘四周应及时填土以固定底盘。
2）、滑盘法选择两根比坑深长一些的圆木杆或质地坚硬的木杆，斜放于坑内。
将底盘抬运至坑口，使底盘沿木杆滑至坑底。
如坑底有坚石时，底盘应用棕绳控制，使它慢慢滑下。
底盘滑至坑底并竖立，抽出木杆，使底盘平放于坑底平面，调整至设计位置后，周围填土固定。
（3）、拉盘的安装拉盘的安装方法通常采用滑盘法。
将拉线棒、拉盘U型环、拉盘在坑口地面上按设计图纸组装好，用棕绳系住拉盘，使其沿木杆缓缓滑至坑底，调整拉盘方位达到设计要求后，周围均匀填土塞紧，不留空隙。
为防止拉线受力后拉棒送动，应在拉棒下端至拉盘表面塞块石或坚土块，使拉棒在受力后不致伸长。
同时调整好拉棒对地夹角，如马道中间有凸起物阻挡，应用钢钎铲除，不得打弯拉棒；拉线盘安装完毕，应及时回填土，并分层塌实。
4）电杆组立施工方法与工艺（1）、排杆1）、排杆基本要求①、在符合设计图纸要求的前提下，排杆时，脚钉方位的要求是：接地螺母一律排在两杆的外侧。
在保证横担及地线支架方位正确的前提下，脚钉螺母以上段杆为准，自上而下成一直线。
对于π型直线杆的脚钉螺母一律排在面向受电端的左杆；π型转角杆的脚钉螺母一律排在转角杆的外侧杆。
②、根据杆位地形，考虑立杆和组装的方便，选择排杆方向：直线双杆顺线路方向排杆。
2）、排杆准备工作①、在排杆和组装的作业区范围内，场地应平整，特别是横担、地线支架安装位置附近应清除妨碍组装和立杆的障碍物。
②、π型双杆的排杆，要求两杆排在同一平面上。
对于直线杆，电杆结构中心线应与线路中心线重合；对于转角杆，电杆结构中心线应与线路转角平分线一致。
③、排杆前，必须核对现场的电杆杆段与杆塔明细表上的杆型是否一致，质量是否符合要求。
④、排杆前，应根据杆位地形准备排杆工具。
每段不少于两根垫木。
3）、排杆施工排杆顺序是：先排下段，再排中段，最后排上段。
杆段的就位一般采用撬棍拨动法和棕绳拖曳法①、撬棍拨动法：当杆段需要轴向移动时，操作人员对称站在杆段两侧，撬棍斜插入杆段下方且加垫或支于坚土上，然后统一指挥，同时用力，拨动杆段向预定方向窜动。
当杆段需要横向位移时，操作人员站在杆段的一侧，拨动杆段，使杆段滚动。
②、棕绳拖曳法：当杆段需要轴向移动时，在杆段前进方向的杆段1/3处绑扎两条棕绳，操作人员对称站在杆段两侧，拖拉棕绳，使杆段移动。
当杆段需要横向移动时，用两条棕绳圈住杆段，棕绳一端穿过杆段下方固定在钢钎上，另一端经过杆段上方，用人拉紧且同时用力，使杆段滚动。
电杆排定后，π型直线杆根应同在线路中心线的垂直面上；转角杆的两杆应在转角平分线的垂直面上。
左右两杆形成的对角线应基本相等，两杆上下偏移不应超过100毫米。
4）、调杆调杆前，距离钢圈端30-50毫米范围内的钢圈内壁混凝土应清除干净。
