光的反射作图练习题解析

光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。

2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

9.根据下列要求，分别完成作图。

如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

10.按照题目要求作图。

如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。

11.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。

16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。

请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。

（相等）（2）法线与反射面垂直，像物连线与镜面垂直。

（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。

（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。

【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。

首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。

3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。

【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。

初三物理光的反射试题答案及解析1.（2分）请在图中作出入射光线AO的反射光线，并大致作出其折射光线。

【答案】如图所示【解析】根据入射光线、反射光线以及法线在同一平面内，并且入射角等于反射角，画出反射光线；根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向．【考点】光的反射和折射2.如图所示，欲使用一平面镜将与水平面夹角为30o的入射光线沿水平方向射出，请你用作图的方法确定平面镜的位置（保留作图痕迹）。

【答案】如图（1）或（2）所示【解析】由光反射定律知：光的反射现象中，反射角等于入射角，所以先做出反射光线与入射光线的夹角的平分线，然后再过入射点作这个角平分线的垂线即可．如图（1）所示。

由题意知入射光线与反射光线的夹角为180o-30o=150o，所以反射角等于入射角等于75 o，用三角板以入射光线为一边，在入射光线与反射光线夹角内作一个角等于75 o，该角的另一边即为法线，再过入射点作这个角平分线的垂线即可．如图（2）。

【考点】根据光的反射定律作光的反射光路图3.一束光从AO从空气斜射入水中，请在图中画出它的反射光线以及折射光线的大致方向．【答案】【解析】过入射点作出法线，然后在空气中法线的另一侧作出反射光线，使反射角等于入射角。

再在水中法线的另一侧作出折射光线，注意折射角小于入射角，在光线上标出箭头表示光传播的方向，如图所示：【考点】光的反射和折射4.下列四幅图中，图文对应关系不正确的是（）A．放大镜是利用凹透镜成像原理制成的B．哈哈镜是利用光的反射规律成像的C．光的色散现象是由于光的折射造成的D．这是矫正近视眼的光路图【答案】A【解析】A、放大镜是利用凸透镜成正立放大的虚像原理制成的，故A错误符合题意；B、哈哈镜是利用光的反射规律，故B正确，不符合题意；C、由于不同颜色的光通过三棱镜的折射程度不同，所以白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，故C正确，不符合题意．D、根据近视眼的成因，利用凹透镜能使光线发散的特点，在眼睛前面放一个凹透镜，就能使来自远处物体的光会聚在视网膜上，故D正确，不符合题意．故选A．【考点】凸透镜成像的应用；光的反射；光的色散；近视眼的成因与矫正办法．5.要使反射光线垂直于入射光线，入射角的大小为；沙漠上空出现海市蜃楼是属于光的（选填“反射”或“折射”）现象。

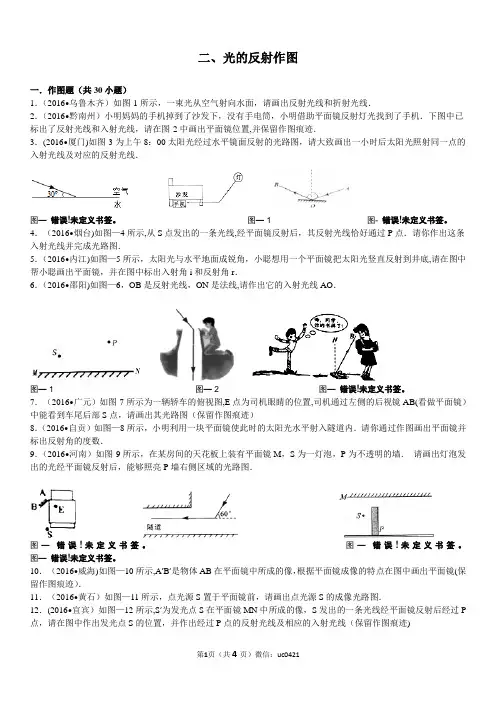

二、光的反射作图一．作图题（共30小题）1．（2016•乌鲁木齐）如图-1所示，一束光从空气射向水面，请画出反射光线和折射光线．2．（2016•黔南州）小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机．下图中已标出了反射光线和入射光线，请在图-2中画出平面镜位置,并保留作图痕迹．3．(2016•厦门)如图-3为上午8：00太阳光经过水平镜面反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线．图—错误!未定义书签。

图— 1 图- 错误!未定义书签。

4．（2016•烟台)如图—4所示,从S点发出的一条光线,经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．5．（2016•内江)如图—5所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底,请在图中帮小聪画出平面镜，并在图中标出入射角i和反射角r．6．（2016•邵阳)如图—6，OB是反射光线，ON是法线,请作出它的入射光线AO．图— 1 图— 2 图—错误!未定义书签。

7．（2016•广元）如图-7所示为一辆轿车的俯视图,E点为司机眼睛的位置,司机通过左侧的后视镜AB(看做平面镜）中能看到车尾后部S点，请画出其光路图（保留作图痕迹）8．（2016•自贡）如图—8所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．9．（2016•河南）如图-9所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．图—错误!未定义书签。

图—错误!未定义书签。

图—错误!未定义书签。

10．（2016•威海)如图—10所示,A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹）．11．（2016•黄石）如图—11所示，点光源S置于平面镜前，请画出点光源S的成像光路图．12．(2016•宜宾）如图—12所示,S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P 点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线（保留作图痕迹)图— 2 图—错误!未定义书签。
