常用打捞工具介绍.

五、弹簧式刮管器
壳体
固定块
螺钉 刀板座
刀板
弹簧
结构
弹簧式套管刮削器（以下简称刮管器）主要由壳体、刀板、刀板座、固 定块、螺旋弹簧、内六角螺钉等零件组成。
五、弹簧内壁上的水泥块、水泥环、硬蜡、各 种盐类结晶和沉积物、射孔毛刺以及套管锈蚀后所产生的氧化铁等物， 以便畅通无阻地下入各种下井工具。尤其在下井工具与套管内壁环形空 间较小时，更应在充分刮削之后，再进行下步施工。
五、弹簧式刮管器
操作方法
（1）根据套管内径选定合适的刮削器，并确定刮削深度。 （2）拧紧各部螺纹后可直接下至刮削部位，开泵循环。 （3）待循环正常后，边缓慢旋转工具，边缓慢下放，然后上提工具，反 复进行。 （4）当指重表无任何显示，即下放悬重不降，上提悬重不升时，说明刮 削干净。
注意事项
（1）工具与管柱的连接丝扣必须拧紧，防止接头松扣。 （2）刮削器公接头可朝上，也可朝下。 （3）刮削器下井过程中如遇阻，可缓慢旋转几圈再下放。 （4）刮削过程中，自始至终必须保持循环畅通
七、铅印
用途
铅印是用来探测井下落鱼 顶形状、状态和井下状况的 一种常用工具。通过分析铅 模同鱼顶接触留下的印迹和 深度，反应出鱼顶的位置、 形状、状态、套管变形等初 步情况，作为定性的依据， 提供施工作业参考。 接头
水眼 本体
七、铅印
操作方法
（1）检查铅模柱体四周与底部不能有影响印痕判断的伤痕存在，如有轻微伤痕， 应及时用挫刀将其修复平整。 （2）测量钻模外形尺寸，如果一次成型铅模，铅体呈锥形，应以铅模底部直径 为下井直径，并留草图。 （3）丝扣涂油，接上钻具下入井中。
六、平底磨鞋
• 平底磨鞋是用底面所堆焊yD合金 去研磨井下落物的工具. • 如:钻头.牙轮.封隔器配水器及较 长的钻杆钻具等落物

DLM-T104 × 60
47～50
377
90
2490
2 7/8IF
DLM-T104 × 73
61～64
553
110
5166
2 7/8IF
DLM-T110 × 89
75～77
820150Fra bibliotek9843
2 7/8IF
DLM-T117 × 101 89～91
1100
180
14600
2 7/8IF
DLM-T117 × 114 98～109
打捞负荷 KN
连接扣型
565
27/8TBG 或 27/8IF 474
488
刚体外径 mm 114
114 117
长度 mm 530
541 544
抽油杆打捞筒
抽油杆打捞筒用于打捞油、套管内断落的抽 油杆本体。
规格 型号
CLT-58 × 22 CLT-58 × 18 CLT-58 × 15 CLT-58 × 14 CLT-114 × 23 CLT-114 × 20 CLT-114 × 17
可退式组合捞筒
•用途
可退组合捞筒ZLT—T系列结构简单，可通过改变卡瓦实现不 同直径尺寸落鱼的打捞。打捞施工中，可实现鱼顶冲洗以及打捞 后密封洗井。在打捞负荷过大，落鱼无法捞出时可退出打捞。
通过更换引鞋可实现在7"、9 5/8"套管内的打捞。
•技术参数（见下页）
规格型号
ZLT-T114 ×60 ZLT -T114 × 53 ZLT -T114 × 48 ZLT -T114 × 43 ZLT -T114 × 38 ZLT -T114 × 33 ZLT -T114 × 27 ZLT -T114 × 20 ZLT -T114 × 17 ZLT -T114 × 73 ZLT -T114 × 70 ZLT -T114 × 65 ZLT -T114 × 60 ZLT -T117 × 89 ZLT -T117 × 86 ZLT -T117 × 83 ZLT -T117 × 80 ZLT -T117 × 77 ZLT -T117 × 75

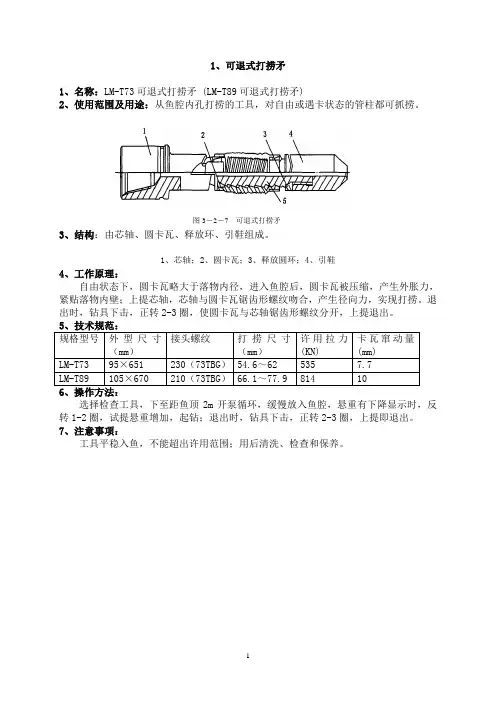

1、可退式打捞矛1、名称：LM-T73可退式打捞矛 (LM-T89可退式打捞矛)2、使用范围及用途：从鱼腔内孔打捞的工具，对自由或遇卡状态的管柱都可抓捞。

3、结构：由芯轴、圆卡瓦、释放环、引鞋组成。

1、芯轴；2、圆卡瓦；3、释放圆环；4、引鞋4、工作原理：自由状态下，圆卡瓦略大于落物内径，进入鱼腔后，圆卡瓦被压缩，产生外胀力，紧贴落物内壁；上提芯轴，芯轴与圆卡瓦锯齿形螺纹吻合，产生径向力，实现打捞。

退出时，钻具下击，正转2-3圈，使圆卡瓦与芯轴锯齿形螺纹分开，上提退出。

5、技术规范：规格型号外型尺寸（mm）接头螺纹打捞尺寸（mm）许用拉力(KN)卡瓦窜动量(mm)LM-T73 95×651 230（73TBG）54.6～62 535 7.7LM-T89 105×670 210（73TBG）66.1～77.9 814 106、操作方法：选择检查工具，下至距鱼顶2m开泵循环，缓慢放入鱼腔，悬重有下降显示时，反转1-2圈，试提悬重增加，起钻；退出时，钻具下击，正转2-3圈，上提即退出。

7、注意事项：工具平稳入鱼，不能超出许用范围；用后清洗、检查和保养。

图3－2－7 可退式打捞矛1、用途及使用范围属于内捞工具，可以打捞钻杆、油管、套铣管、封隔器等有内孔落物。

又可对遇卡管柱进行倒扣或配合其它工具使用（如震击器、倒扣器等）。

2、结构由上接头、矛杆、卡瓦、锁块及螺钉组成。

3、原理当矛杆与卡瓦进入鱼腔之后，卡瓦依靠自重向下滑动，卡瓦与斜面产生相对位移，卡瓦齿面与矛杆中心线距离增加，使其打捞尺寸逐渐加大，直至与鱼腔内壁接触为止。

上提矛杆时，斜面向上运动所产生的径向力迫使卡瓦咬入落物内壁，抓住了落物。

4、技术规范 序号 规格型号 外径mm 接头螺纹 打捞内径mm 许用拉力KN 1 HLM-D （S ）48 73 2 3/8TBG 38 251 2 HLM-D （S ）60 86 NC26（2A10） 42-53.8 496 3 HLM-D （S ）73 105 NC26（210） 52.6-64.1 781 4 HLM-D （S ）89 105 NC26（210） 64.1-77.9 1093 5 HLM-D （S ）102 105 NC26（210） 77.6-92.1 1147 6 HLM-D （S ）114 121 NC38（310） 90-102.5 2246 7 HLM-D （S ）127 121 NC38（310） 103-117.8 2746 8 HLM-D （S ）140 135 NC38（310） 115.7-129.3 3854 9 HLM-D （S ）168 165 NC38（310） 138.3-156.3 5384 10 HLM-D （S ）178 175 NC38（310） 152.3-168.1 59285、操作方法及注意事项操作方法①地面检查矛杆尺寸是否合适，卡瓦是否能自由下滑，并在卡瓦滑道上涂机油，用手来回滑动，使其运动灵活。
