徕卡全站仪使用方法

1.安装和校准：

首先，选择一个平整稳固的地面，将全站仪放置在三脚架上，并使用水平器将其调平。然后，打开全站仪，并使用自动水平功能校准水平仪。接下来，使用调平螺旋钮或调平摇杆调整水平仪的水平度。最后，使用调整杆将全站仪与地面固定，并确保其牢固稳定。

2.设置工作模式：

全站仪有多种工作模式可供选择，包括测量水平角度、垂直角度、距离和坐标等。根据实际需要，选择相应的工作模式。

3.测量水平角度：

在水平角度测量模式下，首先将目标准星对准所需目标点，然后观察读数。读数显示了仪器与目标点之间的水平角度。确保目标点与水平仪受视线之间没有障碍物，以获得准确的读数。

4.测量垂直角度：

在垂直角度测量模式下，将目标准星对准目标点，并观察读数。读数显示了仪器与目标点之间的垂直角度。同样，确保目标点与垂直仪受视线之间没有障碍物，以获得准确的读数。

5.测量距离：

在距离测量模式下，使用全站仪的测距仪功能测量目标点与仪器之间的距离。将目标准星对准目标点，观察读数，并记录下距离值。确保目标点与测距仪受视线之间没有障碍物，并保持仪器与目标点之间的相对稳定性，以获得准确的距离测量值。 6.测量坐标：

使用全站仪测量地面或物体的坐标是其最重要的功能之一、在坐标测量模式下，首先选择一个已知坐标的参考点作为基准点。将全站仪对准参考点，并使用坐标功能记录下参考点的坐标值。然后，将目标准星对准其他需要测量的点，并记录下坐标值。可以通过测量水平角度、垂直角度和距离来计算目标点的坐标。

7.数据处理和导出：

测量完毕后，可以将测量数据导出到计算机或其他设备中进行处理和分析。使用全站仪自带的软件或第三方软件导入数据，并进行测量数据的处理和生成报告。确保对数据进行准确的处理和分析，以获得可靠的测量结果。

8.常规维护：

定期对全站仪进行维护和保养，以保持其精度和性能。清洁仪器表面和镜头，确保没有灰尘和污垢影响测量。检查电池电量，并及时更换电池。确保脚架和调整杆的稳固和牢固。在不使用时，妥善存放全站仪，避免振动和碰撞。

徕卡全站仪面板操作方法

徕卡全站仪是一种测量仪器，通过面板操作可以进行各种测量和调整操作。下面是徕卡全站仪面板的基本操作方法：

1. 打开仪器：按下仪器的电源开关，通常位于面板上方。

2. 屏幕显示：仪器上方的液晶屏会显示测量数据和仪器信息。

3. 简介键：面板上通常有一个用来显示仪器简介的按钮，按下后可以查看仪器的基本信息和功能说明。

4. 测量模式切换：仪器面板上可能有测量模式选择按钮，例如测量距离、角度或高度等。

5. 测量触发键：仪器上方通常有一个测量触发键，按下后可以触发测量操作，仪器会发出测量信号并记录数据。

6. 数据显示和保存：测量完成后，测量数据会在液晶屏上显示，通常可以通过面板上的保存键将数据保存到仪器内存或外部设备。

7. 菜单导航：仪器的面板上可能有一个菜单导航键，按下后可以进入菜单界面，从而进行更多的设置和调整操作。

8. 设置和调整：菜单界面中可以进行多种设置和调整操作，例如仪器校准、坐标系设定、测量单位和显示模式等。

9. 保存和导出数据：仪器面板上通常有一个数据保存键或导出键，按下后可以将测量数据保存到外部设备，例如U盘或计算机。

10. 关闭仪器：完成所有测量和操作后，按下电源键将仪器关闭。

注意：不同型号的徕卡全站仪的面板操作方法可能会有所不同，具体操作请参考使用手册或咨询专业人士。

1 徕卡（LEICA）TC905

1、基本技术参数

以下叙述适合徕卡TC905全站仪，TC605、TC805与此相似。

1.1 主要技术指标

1.1.1 测程（单位：米）

气象条件 TC605

1棱镜/3棱镜 TC805

1棱镜/3棱镜 TC905

1棱镜/3棱镜

模糊、能见度3km、强太阳光 800/1000 1200/1500 1200/1500

轻微模糊、少云 1100/1600 2500/3500 2500/3500

能见度30km、无热流闪烁 1300/2000 3500/5000

3500/5000

1.1.2 测距精度

测量模式 TC605 TC805 TC905

精测 3mm+3ppm 2mm+2ppm 2mm+2ppm

快速 -------------- 5mm+2ppm 5mm+2ppm

跟踪 10mm+3ppm 5mm+2ppm

5mm+2ppm

1.1.3 一次测距所需时间（单位：秒）

测量模式 TC605 TC805 TC905

精测 4 2.5 2.5

快速 --------------- 0.9 0.9

跟踪 0.5 0.3 0.3

1.1.4 其它技术指标

水准器灵敏度：圆水准器 4＇/2mm

电子水准器： 5"

激光对中器：精度 0.8mm/1.5m 光斑直径 2.5mm/1.5m

补偿器：液体双轴补偿器

显示屏：液晶4*16字符

自动改正：视准误差

垂直度盘指标差

地球曲率及折光差

垂直轴双向倾斜

内部存储器：3000个点观测值或4000个点坐标

通讯接口：RS232

仪器重量：TC605 4.3kg

TC805 5.6kg

TC905 5.6kg

工作温度：-20℃— +50℃

电池：

GEB77 GEB70 GEB71

测距次数 700—800 1400—2000 5000—7000

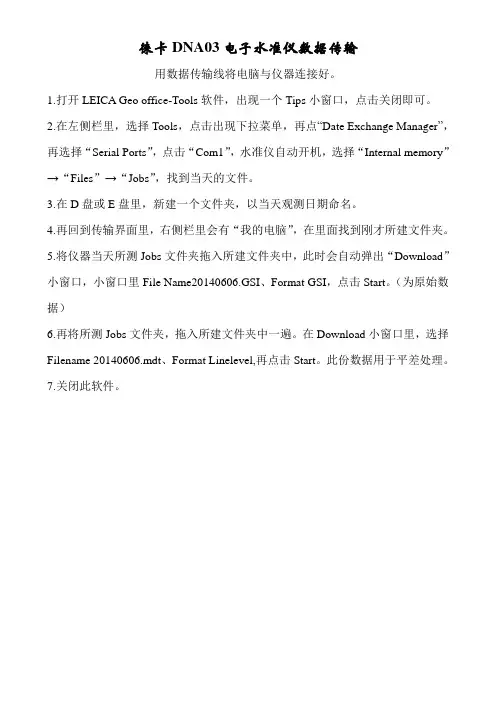

徕卡DNA03电子水准仪数据传输

用数据传输线将电脑与仪器连接好。

1.打开LEICA Geo office-Tools软件，出现一个Tips小窗口，点击关闭即可。

2.在左侧栏里，选择Tools，点击出现下拉菜单，再点“Date Exchange Manager”，再选择“Serial Ports”，点击“Com1”，水准仪自动开机，选择“Internal memory”→“Files”→“Jobs”，找到当天的文件。

3.在D盘或E盘里，新建一个文件夹，以当天观测日期命名。

4.再回到传输界面里，右侧栏里会有“我的电脑”，在里面找到刚才所建文件夹。

5.将仪器当天所测Jobs文件夹拖入所建文件夹中，此时会自动弹出“Download”小窗口，小窗口里File Name20140606.GSI、Format GSI，点击Start。（为原始数据）

6.再将所测Jobs文件夹，拖入所建文件夹中一遍。在Download小窗口里，选择Filename 20140606.mdt、Format Linelevel,再点击Start。此份数据用于平差处理。

7.关闭此软件。
