莱卡全站仪仪器操作及输出步骤

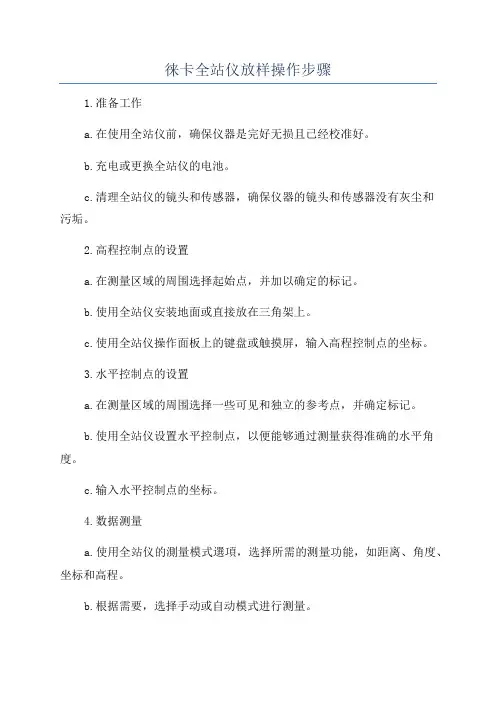

徕卡全站仪放样操作步骤
1.准备工作
a.在使用全站仪前，确保仪器是完好无损且已经校准好。

b.充电或更换全站仪的电池。

c.清理全站仪的镜头和传感器，确保仪器的镜头和传感器没有灰尘和
污垢。

2.高程控制点的设置
a.在测量区域的周围选择起始点，并加以确定的标记。

b.使用全站仪安装地面或直接放在三角架上。

c.使用全站仪操作面板上的键盘或触摸屏，输入高程控制点的坐标。

3.水平控制点的设置
a.在测量区域的周围选择一些可见和独立的参考点，并确定标记。

b.使用全站仪设置水平控制点，以便能够通过测量获得准确的水平角度。

c.输入水平控制点的坐标。

4.数据测量
a.使用全站仪的測量模式選項，选择所需的测量功能，如距离、角度、坐标和高程。

b.根据需要，选择手动或自动模式进行测量。

c.在观察器上对准测量点，并记录测量结果。

5.数据采集
a.使用全站仪的数据采集功能，将测量数据保存到内部存储器或外部存储设备中。

b.确保数据采集设备的存储空间足够保存所需的测量数据。

6.数据处理
a.将测量数据从全站仪转移到计算机上。

b.使用专业的测量软件，对数据进行处理和分析。

c.根据需要，生成地图、图表和报告，并将其保存或输出。

需要注意的是，以上步骤只是基本操作流程，并可能会因不同的全站仪型号和使用要求而有所变化。

为了获得更准确的测量结果和更高效的数据处理，建议用户详细阅读并按照相关全站仪的操作手册进行操作。

引言：莱卡全站仪是一种用于测量和记录地理空间数据的精密仪器。

它在土木工程、建筑、测量等领域中得到广泛应用。

本文将介绍莱卡全站仪的基本步骤，帮助读者了解如何正确、高效地使用该仪器。

概述：本文将分为五个大点进行阐述，每个大点包含了莱卡全站仪使用的关键步骤。

这些步骤覆盖了设置仪器、测量点的选择、测量操作、数据处理和校验等方面。

正文内容：一、设置仪器1. 安装三脚架：将莱卡全站仪放置在稳固的三脚架上，并确保三脚架放置平稳。

2. 调整仪器水平：通过调整三脚架螺丝，使仪器处于水平状态。

可以通过使用气泡管或仪器内置的水平功能进行辅助调整。

3. 建立基准点：在测量区域内选择一个可靠的基准点，并使用固定的方法将其标记出来。

这将有助于后续的测量操作。

二、测量点的选择1. 选择目标点：根据实际需求，在测量区域内选择需要测量的目标点。

可以根据地图、图纸或实地勘测确定目标点的具体位置。

2. 设置测量参数：根据实际情况，设置莱卡全站仪的测量参数，包括水平角、垂直角和距离等参数。

这些参数将影响测量结果的准确性和精度。

3. 朝向目标点：使用仪器的望远镜将目标点对准。

可以通过调整仪器的转台或望远镜的方向来实现。

三、测量操作1. 水平角测量：通过观测测量仪器上的水平角读数来测量目标点与基准点之间的水平角度。

可以使用仪器上的水平盘或数字显示仪表进行测量。

2. 垂直角测量：使用仪器的望远镜观测目标点与仪器位置之间的垂直角度。

这可以通过仪器上的垂直盘或数字显示仪表来实现。

3. 距离测量：使用仪器上的测距功能，通过测量仪器与目标点之间的光电距离来确定两者之间的距离。

可以使用激光、红外线或者其他传感器进行测量。

四、数据处理1. 数据记录：将测量得到的角度和距离数据记录下来。

可以使用仪器自带的数据存储功能，或者将数据上传到计算机进行进一步处理。

2. 数据校准：对测量数据进行校准，消除仪器误差和系统偏差。

可以使用莱卡全站仪自带的校准工具或者外部软件进行校准。

TCA2003操作要点1 开机、关机及待机操作1）在关机状态，按“ON / OFF”键约5秒钟，听到“的”声响表示已开机。

2）在开机状态，连续按2下“ON/OFF”键，关机。

3）在开机状态，按1下“ON / OFF”键，进入待机（休眠）状态；在待机状态，按1下“CONT”键（或“ESC”键）回到开机状态；在待机状态，再按1下“ON / OFF”键，关机。

2 开启、关闭激光对点器1）按“照明开关”键（位于F2的下方），再按“L PLM”（F3）键，开启激光对点器。

2）按“ESC”键，激光对点器关闭（否则3分钟后自动关闭）。

3 开启、关闭屏幕照明灯1）按“照明开关”键（位于F2的下方），再按“DISPL”（F1）键，再按“CONT”键，开启屏幕照明灯。

2）在屏幕照明灯开启状态，按“照明开关”键，再按“DISPL”（F1）键，再按“CONT”键，关闭屏幕照明灯。

4 利用电子整平指示器整平仪器1）将全站仪有水准泡的一面朝向操作者。

2）按“电子水准管”键（在F3的下方），屏幕上出现一个模拟水准泡的图像，这时可以根据模拟水准泡指示的位置，对仪器进行精细整平。

5 格式化存储卡1）按F1键，在“EXTRA FUNCTION”窗口下，选择功能“2 Format memory card”（如果系统已设密码保护，则输入密码）。

2）屏幕上出现如下警告“Formating deletes all data on the memory card”，如果确实要格式化存储卡，按“OK”（F5）键；如果不要格式化存储卡，按“ABORT”（F1）键，退出。

6 删除文件1）按“DATA”（F4）键，在“DATA \ FILE & PT SELECTION”窗口下，选择要删除的文件（将光标移至“File”行，再用“LIST”（F6）键，显示文件，用光标选择）。

2）按“Shift”键，再按“DEL”（F5）键，屏幕上出现如下警告：File <文件名> will definitely be deleted!Do you really want to delete the file?如果确实要删除该文件，按“YES”（F5）键；如果不要删除该文件，按“NO”（F3）键，退出。

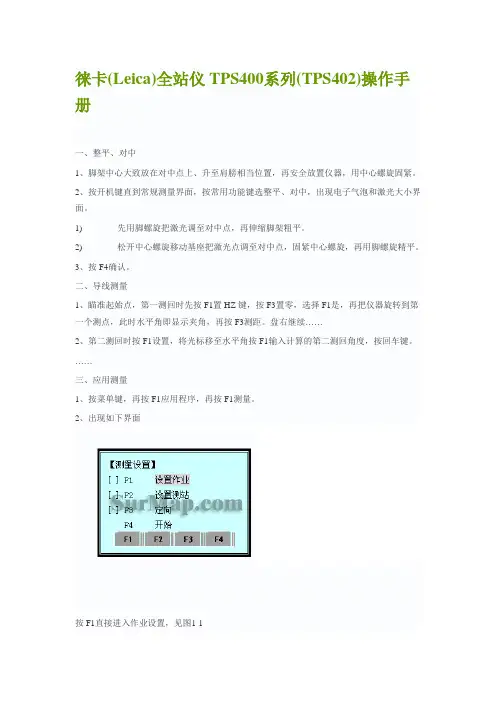

徕卡(Leica)全站仪TPS400系列(TPS402)操作手册一、整平、对中1、脚架中心大致放在对中点上、升至肩膀相当位置，再安全放置仪器，用中心螺旋固紧。

2、按开机键直到常规测量界面，按常用功能键选整平、对中，出现电子气泡和激光大小界面。

1) 先用脚螺旋把激光调至对中点，再伸缩脚架粗平。

2) 松开中心螺旋移动基座把激光点调至对中点，固紧中心螺旋，再用脚螺旋精平。

3、按F4确认。

二、导线测量1、瞄准起始点，第一测回时先按F1置HZ键，按F3置零，选择F1是，再把仪器旋转到第一个测点，此时水平角即显示夹角，再按F3测距。

盘右继续……2、第二测回时按F1设置，将光标移至水平角按F1输入计算的第二测回角度，按回车键。

……三、应用测量1、按菜单键，再按F1应用程序，再按F1测量。

2、出现如下界面按F1直接进入作业设置，见图1-1图1-1作业设置包含工作名、操作员、日期和时间。

增加表示用户可自定义作业名,总共可自定义14个作业，另外一个为DEFAULF作业。

确认表示确认该页设置注：一般只要输入作业名即可按F1增加新作业，见图1-2图1-2 图1-3将光标移动到作业: _ _ _ _上，按F1键，进入编辑状态，可输入作业名，图1-3按F4键字母、数字、符号可循环选入。

将光标移动到作业员:WKF 上，按F1，进入编辑状态，直接输入作业者名称。

日期、时间：可在菜单系统设置软按键中修改。

注记：相当于备注功能。

输入完成后按F4确认键，全站仪会提示作业设置完毕，见图1-4图1-4另外，新建一个作业的另外一种方式是直接进入全站仪的数据管理菜单中，在编辑数据内的作业一项中也可进行作业名的新建，其效果是一样的。

2-1、测站坐标设置全站仪测量时，每个点的坐标都是根据测站坐标计算得到的，因此测站需要设置平面坐标(X,Y)高程可根据需要确定是否需要设置。

测站坐标可以手工输入到全站仪中，也可以直接从全站仪内存已有的数据库中调用。

徕卡全站仪面板操作方法
徕卡全站仪是一种测量仪器，通过面板操作可以进行各种测量和调整操作。

下面是徕卡全站仪面板的基本操作方法：
1. 打开仪器：按下仪器的电源开关，通常位于面板上方。

2. 屏幕显示：仪器上方的液晶屏会显示测量数据和仪器信息。

3. 简介键：面板上通常有一个用来显示仪器简介的按钮，按下后可以查看仪器的基本信息和功能说明。

4. 测量模式切换：仪器面板上可能有测量模式选择按钮，例如测量距离、角度或高度等。

5. 测量触发键：仪器上方通常有一个测量触发键，按下后可以触发测量操作，仪器会发出测量信号并记录数据。

6. 数据显示和保存：测量完成后，测量数据会在液晶屏上显示，通常可以通过面板上的保存键将数据保存到仪器内存或外部设备。

7. 菜单导航：仪器的面板上可能有一个菜单导航键，按下后可以进入菜单界面，从而进行更多的设置和调整操作。

8. 设置和调整：菜单界面中可以进行多种设置和调整操作，例如仪器校准、坐标系设定、测量单位和显示模式等。

9. 保存和导出数据：仪器面板上通常有一个数据保存键或导出键，按下后可以将测量数据保存到外部设备，例如U盘或计算机。

10. 关闭仪器：完成所有测量和操作后，按下电源键将仪器关闭。

注意：不同型号的徕卡全站仪的面板操作方法可能会有所不同，具体操作请参考使用手册或咨询专业人士。

莱卡TS02全站仪器使用步骤1.准备工作：a.确保全站仪电池充满电，并将其插入全站仪的电池槽中。

b.打开仪器并等待系统启动完成。

c.检查仪器的水平仪，如果不平衡需要进行调整。

2.设置基准点：a.在测量区域选定一个稳定、容易找到的基准点，例如一个固定的标志物。

b.将全站仪放置在基准点上，并使用仪器的水平仪进行水平校准。

c.记录下基准点的坐标信息，这将作为后续测量的参考点。

3.设置测量参数：a.进入仪器的设置菜单，选择使用的测量单位（例如米或英尺）和角度单位（例如度或百分度）。

b.设置坐标系统，并选择合适的投影方式。

c.根据实际测量场景，设置仪器的追踪模式、测量模式和仪器高度等参数。

4.进行测量：a.在测量区域内选择一个待测点，将全站仪对准该点，确保仪器水平校准正常。

b.使用仪器上的放大功能，使测量目标清晰可见。

c.按下测量按钮，开始进行测量。

全站仪将自动测量目标的水平距离、垂直距离和水平角度。

d.测量完成后，仪器会在显示屏上显示测量结果。

5.储存和处理数据：a.如果需要保存测量数据，可以将数据上传到电脑或存储卡中，方便后续处理和分析。

b.可以使用专业的测量软件对测量数据进行进一步处理、计算和绘图。

6.其他功能的使用：a.TS02全站仪还具备其他一些高级功能，例如倾斜角度测量、反射棱镜测量、连续测量、数据传输等，用户可以根据实际需要进行使用。

总结：莱卡TS02全站仪具有高精度、高效率和易用性的特点，用户在使用之前需要了解基本的使用步骤。

从准备工作、设置基准点、设置测量参数、进行测量、储存和处理数据以及使用其他功能等方面，都需要注意细节和操作规范，以确保测量结果的准确性和可靠性。

同时，用户也需要根据具体的测量项目和要求，选择合适的参数和功能，提高工作效率和测量精度。

徕卡全站仪使用方法
徕卡全站仪是一种测量仪器，用于测量地面上各个点的坐标、高程和角度等数据。

以下是徕卡全站仪的使用方法：
1. 设置测量基准点：在需要进行测量的区域选择一个基准点，这个点的坐标和高程要事先确定好，并在全站仪中进行设置。

2. 设置工作模式：根据需要选择合适的工作模式，包括测量角度、测量距离、测量坐标等。

3. 设置观测模式：根据需要选择常规观测模式或者快速观测模式。

常规观测模式需要较长的观测时间，适用于精确测量；而快速观测模式观测时间较短，适用于快速测量。

4. 安装测点棒：将测点棒安装在需要测量的点上，保持竖直，使其对准所测目标。

5. 观测数据：通过望远镜观测目标点，记录测量数据，包括测角、测距和测高等。

6. 数据处理：将观测数据导入计算机或手持设备，通过相关软件进行数据处理和计算，得到所需的测量结果，包括点的坐标和高程等。

7. 校验和调整仪器：定期对全站仪进行校准和检查，确保其准确性和可靠性。

总结：
使用徕卡全站仪需要事先设置基准点和工作模式，安装测点棒，在观测时记录测量数据，最后利用计算机进行数据处理和计算，得到测量结果。

同时需要定期对仪器进行校验和调整。

莱卡全站仪仪器操作及输出步骤集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]莱卡全站仪仪器操作步骤第一步打开仪器，利用电子对中器整平、对中仪器，按确定进入主菜单，在主菜单中，进入程序。

第二步在程序中按F2键进行测量界面，在测量界面中，按F1键“设置作业”，新建作业后，按确定，作业新建成功。

第三步按F2键设站，进入设站界面，按F4键“开始”测量进入“输入测站数据”界面，在界面中，方法设为坐标定向（其中最常见的还包括“角度定向”），测站输入点号和坐标，注释不用管，用卷尺量取仪器高，然后输入仪器高，按F4键确定，进入目标点输入，输入点号和坐标，输好后按确定。

进入“测量目标点”的界面，按F4键进行翻页，找到EDM项，在EDM设置中，把EDM模式改为“P-标准”模式，按确定设置完成。

（其中“P-标准”模式是有棱镜的模式状态，“NP-标准”模式是免棱镜状态）第四步照准目标点，进行定向。

按F1键进行测存，进入定向结果的界面，按F1计算。

按F4键设定，定向完成，按F4键“开始”测量，在测量界面中按F1键测存就行了。

（在测量过程中注意棱镜高的变化。

）莱卡全站仪仪器的数据传输1、打开莱卡全站仪，进入主菜单，在主菜单界面里，打开配置，进入配置菜单界面，点开一般配置按“FNC”上面的那个键，连着按三下，找到GSI格式和GSI-Mask两项，把GSI格式改成GSI8，GSI-Mask改成Mask3模式的状态下。

按确定设置成功。

2、在配置菜单界面中，选择通讯后，进入通讯设置界面，查看波特率、数据位、奇偶位等。

打开电脑，在我的电脑属性里，找到硬件，打开硬件，进入设备管理器，查看端口，选择有USB 的接口的端口，在该端口上右键，看属性，设置端口，使他与莱卡仪器的通讯设置一致。

3、打开莱卡办公室，找到工具，点开数据交换器，端口设置，右键更新。

点“+”找到工程文件，把该文件拖到要存的文件夹中，点击“开始”传输，传输完成后。

徕卡TPS1200全站仪操作教程手册一、仪器的安置1.顾及到观测姿势的舒适性，调节三脚架腿到合适的高度。

将脚架置于地面标志点上方，尽可能地将脚架面中心对准该点。

在室内与室外温差较大的情况下，应让仪器适应外界环境15分钟，然后进行操作。

2.旋紧中心连接螺旋，将基座及仪器固定到脚架上。

3.按PROG 键并持续2秒钟以打开仪器。

按 SHIFT (F12) 以进入，在此状态下可对仪器进行，整平和激光对中。

4.移动脚架腿，并转动基座脚螺旋，使激光对准地面点。

5.伸缩脚架腿整平圆水准器。

6.通过电子水准器的指示，转动基座脚螺旋以精确整平仪器。

7.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。

8.重复第 6. 步和第 7. 步，直至达到所要求的精度。

二、作业管理1．仪器安置完成后，退回到主菜单，按数字建3进入作业管理。

2、在作业管理窗口按F2（增加）打开创建新作业的窗口。

3、在名称一栏输入作业名称，在描述栏输入作业的简要4、F6（换页）切换到坐标系窗口，如果有坐标系要选择在这个窗口内设定。

缺省为NONE。

5、F6（换页）切换到平均窗口，选取平均方式，输入平均前限差检查值。

如果选关闭即不进行平均。

6、F1（保存），保存作业设置。

三、仪器的设置TPS1200功能很多，有许多用户可以自定义的功能和参数。

为了不至于引起紊乱，可以通过建立配置集来预先设置。

用户可以根据不同的工程用途建立不同的配置集，使用时调出相应的配置集就完成了一系列的功能和参数的设置。

在创建配置集时，向导会指导你完成配置。

由于外界环境的影响，在测量之前，我们首先要对仪器进行设置，选择已经创建好的配置集，这里还要根据天气的实际情况，设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进气象改正PPM，而将几何改正、折光改正PPM设为0。

对高差进行折光差改正。

具体操作如下。

在主菜单下，按5进入配置，选择仪器设置，再进入TPS改正。

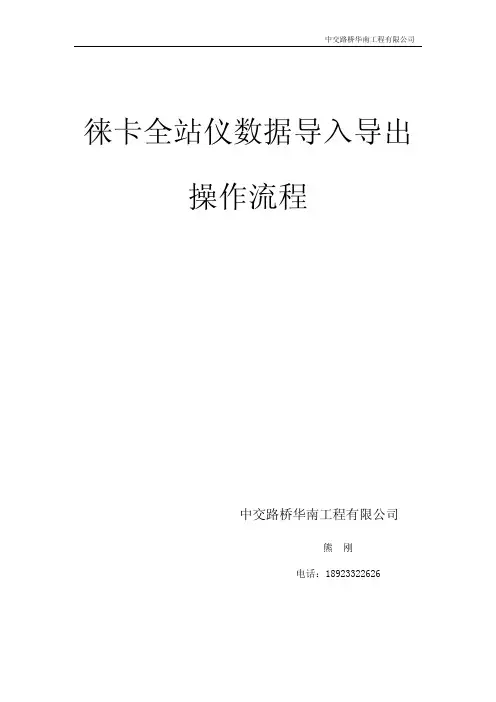

徕卡全站仪数据导入导出
操作流程
中交路桥华南工程有限公司 熊 刚
电话：189********
徕卡全站仪数据导入/导出操作流程
一、导入数据
1．先把计算数据保存为.txt文件，文件名必须是数字或字母。

2．把CF卡用读卡器在电脑打开，可以看见一个Data的文件夹，把你在电脑里面保存的.txt文件拷到CF卡的Data文件夹里，然后退出。

3．把CF卡用读卡器安装在仪器上，打开仪器进入主菜单，按4（转换数据）/2(把数据导入作业)。

输入：AS CⅡ数据；
从文件：这个是你刚才拷到CF卡里的.txt文件；
复制到作业：这个是你要用的文件；
标题：可选择也可不选择。

在按F2（配置）：根据你的.txt文件选择；
二、把数据导出
把CF卡用读卡器在电脑打开，可以看见一个DBX的文件夹，把它拷到你的电脑。

1．打开LGO办公软件，如下图：
2．点一下“项目”如下图：
3．右键空白处，新建项目，如下图：
4．输入一个名字，然后按确定，如下图：
5．然后点输入原始数据，如下图：
6．找到DBX文件夹，找到你的数据，如下图：
7．找到你新建的项目，点分配，如下图：
8．找下面那一项“点”，就能看到点了。

9．然后右键另存为就能变成.txt文件了。

Plus全站仪放样步骤
1、①打开仪器；
②选择第二项程序；
③打开后，点击放样，打开程序。

2、点F1打开设置作业进入后点F1新建、输入作业名（输完后先点一下红色回车键）在点击F4继续，提示作业以设置。

3、点击F2设站进入后（F2设置限差不需要设置）点击F4开始进入后先选择方法（坐标定向或角度定向）。

4、然后输入测站点号、输入后点号后点击一下红色回车键、提示作业中未找到点、点击F4继续、跳出检索点界面、点击F3坐标、输入三维坐标、点击F4继续提示点信息已保存。

5、用方向键把光标移到仪器高上、输入仪器高、点击红色回车键。

6、在点击F4继续、跳出目标点输入，把后视点的点号输一下、点击红色回车键提示作业中未找到点、点F4继续、跳出检索点界面。

7、点击F3坐标、输入三维坐标、点击F4继续提示点信息已保存。

8、跳出测量目标点界面、输入棱镜高、输完后仪器瞄准后视点棱镜点击F1测存。

9、跳出设站结果界面、点击F4计算、跳出设站结果界面、点击F4设定、跳出OH以存在界面选择旧值，提示测站以设置完成，跳出放样设置界面，其中F3设置不需要设置、是已经默认设置好的。

10、点击F4开始进入放样界面、点击F4翻页（F1-F4功能键功能）有两种方式输入放样点，向下翻页后会看到坐标（选择坐标会保存点）输入已知三维坐标进行点放样，放点（选择放点不会保存坐标）输入已知三维坐标进行点放样。

备注：
1、要用放样功能时最好是在测量中进行设站（可以对设站精度进行检核）检核完后直接进放样程序、开始就可以了。

2、仪器在不搬站的情况下、设置一次测站、所有程序都可以直接进入、不需要在设置测站。

内测：全站仪在测站安置完毕后，打开电源。

按操作键盘上的程序键（PROG）开机，按数字键“2”进入程序选择对话框，在程序选择对话框中，通过光标导航键选中“油罐内测”后按回车键，或直接按对应的数字键，全站仪开始运行油罐内测程序。

1 设置作业名启动机载立式油罐容积标定应用软件，首先进入作业名等项目输入对话框，如要修改文件名，把光标移到“作业”项，按回车键，，再按F2键，增加一个新的文件名，设置好名字后，按F1（保存），再按F1（继续）进入到下一界面。

2.选择板高已知或未知，即已知平行间距或未知平行间距，推荐选未知，按按F1（继续）；3.断面参数配置：设置扫描范围及标定仪器高（不标定仪器高，半径值就不能在全站仪里直接看到），按F6（换页）键，进入“测定仪器高”界面。

把仪器射出的红色激光点指向第一圈板的基圆位置（也可以是其他位置），按F2（测距），显示水平角、垂直角、距离等信息后，F1（继续）的功能激活，按F1（继续）键或回车键，进入“断面测量信息”界面。

4.断面高度测量：首先瞄准基准面（一般为第一圈板3/4 处），按F5（基准面）测存基准面信息，然后依次瞄准基准面以上的焊缝，按F1（测存）记录板高信息，所有焊缝测量完毕，按F6（返回）进行下一步操作。

；注意一定要把参与计量的最高的圈板测到，否则就会出现5万方的罐，罐表却只有4.7万方的类似现象，或者可以提前参考一下设计图，以确定准确的圈板数；5.断面扫描测量：角度步进时，修改角度步进值（根据现场经验，一般用角度步进就可以了），以确定测量点数；按HZ=0以确定开始点位置；6.按F1开始测量；当完成所有水平断面扫描测量之后，程序会提示是否需要进行补点测量，选择“否”程序再按键盘上的“ESC”键，程序返回到光标处在“断面扫描测量”菜单项那一页。

7. 把光标下移到“4 数据导出”项，按F1（继续）键，或直接按数字“4”键，进入“数据导出”界面。

在数据导出界面中，选择所测油罐的作业名，同时输入导出文件的存储名（自动加扩展名：*.XYZ），按F1（继续）键，即刻实现油罐测量的可读顺序文件的数据导出。

开机→程序→测量→设置作业，只需输入作业名即可，确定→设置限差，一般选默认，确定→选择坐标定向，按F4选择坐标，输入测站点点号坐标，确认，输入仪器高后出现“目标点输入”（即后视点输入）→选择坐标，输入后视点点号坐标，确定后输入棱镜高，测量后视点（测存或者测距加记录都可）→出现“结果”，按F1计算，设定，选择均值或旧值→提示测站和定向已经设置→测量未知点即可
搬站的时候：例如测站为2号点，后视为1号点，3号点为测量点，现要测4号点，4号点与测站2号点不通视，搬仪器至3号点，2号点作为新后视点。

作业不需要重新设置，只需再次设站即可：设站，选择坐标定向，F4选择列表，在列表里选择新测站3号点，确定，输入仪器高，确定。

显示目标点输入，F1列表选择2号点坐标，确认，输入棱镜高，瞄准后视点测量后视点（2号点），其余与上面一样
注意项：补偿器是否打开，测距模式（EDM）是否正确，P为棱镜测量，NP为免棱镜测量，棱镜类型是否选择正确。

徕卡TS60全站仪操作说明书2016年6月26日For Leica Captivate v1.3角度测量测角精度1Hz, V 0.5"(0.15mgon)原理测角方式绝对编码，连续，四重轴系补偿距离测量(棱镜)范围2棱镜（GPR1，GPH1P ）31.5m ～3500 m 测距精度单次2,5/连续2,50.6mm + 1ppm /3mm+1.5ppm 测量时间单次2,5/连续2,5典型2.4秒/典型0.15秒距离测量(长测程模式)范围2长测程模式2,4,512000m 距离测量(无棱镜)范围2无棱镜（任意表面）41.5米至>1000m 精度/测量时间单次（任意表面）2,4,5,62mm + 2ppm / 典型3s激光光斑大小50m 处8mm x 20mm 测距技术基于相位原理系统分析技术同轴红色可见光徕卡TS60超高精度全站仪技术参数1.标准差，依据ISO17123‐32.阴天，无雾霾，能见度40KM ，无热流闪烁3.1.5m 至2000m ，使用360度棱镜（GRZ4，GRZ122）4.测量目标处于阴影下，阴天，柯达灰白板（90％反射率）5.标准差，依据ISO17123‐46.距离>500m ：精度4mm+2ppm,测量时间典型6秒徕卡TS60超高精度全站仪技术参数驱动驱动方式压电陶瓷驱动技术不需任何齿轮，仪器损耗小，更经久耐用电能直接转换为机械能，不产生磁场也不会被磁场干扰。

在测量以及瞄准过程中镜头不会抖动，保证测量精度。

通过控制热量的产生以及消散从而保证TS60的最高测距精度转速转速180°（200gon ）/ s 倒镜时间2.9s 自动目标识别（ATR plus ）ATR 2模式及工作范围可自动找目标测量圆棱镜(GPR1,GPH1P)1500m 360°棱镜(GRZ4, GRZ122)1000m LOCK 2模式及工作范围适用于动态实时跟踪监测目标圆棱镜(GPR1,GPH1P)1000m 360°棱镜(GRZ4, GRZ122)1000m 精度1,2/测量时间ATRplus 测角精度（Hz ，V）0.5″(0.15mgon)测量时间(GPR1)典型3 –4s 超级搜索PS (Power Search)测程360°棱镜(GRZ4, GRZ122)300米搜索时间一般典型5秒徕卡TS60超高精度全站仪技术参数图像广角相机和望远镜相机传感器500万像素CMOS传感器视场(广角相机/望远镜相机)19.4°/1.5°帧频率高达20帧每秒导向光（EGL）工作范围/精度5‐150m/典型5cm，100m处综合数据自动对焦望远镜放大倍数/ 调焦范围30x / 1.7m至无穷远机载软件系统Captivate软件（含应用程序）接口RS232，USB,Bluetooth®,wlan处理器TI OMAP4430 1GHZ 双核ARM®CortexTM‐A9 MPCoreTM操作系统‐Windows EC7键盘和显示屏显示/ 键盘WVGA, 5英寸,彩色触摸屏, 双面/ 37键，带屏幕，键盘照明数据存储内存2G存储卡SD卡可配1G或8G/U盘徕卡TS60超高精度全站仪技术参数操作微动螺旋3个无限位微动螺旋，一个伺服对焦驱动，两个自动对焦按键，可进行单手或双手操作自定义键√智能电源管理内置电池(GEB242)可更换锂电池，具备直接给机身电池充电功能操作时间/ 电池容量7‐9h / 5.8Ah 重量包括电池7.7kg 环境指标工作温度‐20℃至+50℃(‐4°F 至+122°F)防尘/防水(IEC 60529)/防雨IP65 /MIL ‐STD ‐810G,方法506.5‐I防潮IP65 / 95%, 无冷凝目录一、操作面板/图标介绍二、测前准备三、设站定向四、测量五、放样六、数据批量导入导出七、GeoCOM联机测量设置八、仪器四重轴系误差检校九、其他设置1.开机：按住2 s 打开。

徕卡(Leica)全站仪TPS400系列操作简易指南一、整平、对中1、脚架中心大致放在对中点上、升至肩膀相当位置，再安全放置仪器，用中心螺旋固紧。

2、按开机键直到常规测量界面，按常用功能键选整平、对中，出现电子气泡和激光大小界面。

1) 先用脚螺旋把激光调至对中点，再伸缩脚架粗平。

2) 松开中心螺旋移动基座把激光点调至对中点，固紧中心螺旋，再用脚螺旋精平。

3、按F4确认。

二、导线测量1、瞄准起始点，第一测回时先按F1置HZ键，按F3置零，选择F1是，再把仪器旋转到第一个测点，此时水平角即显示夹角，再按F3测距。

盘右继续……2、第二测回时按F1设置，将光标移至水平角按F1输入计算的第二测回角度，按回车键。

……三、应用测量1、按菜单键，再按F1应用程序，再按F1测量。

2、出现如下界面按F1直接进入作业设置，见图1-1图1-1作业设置包含工作名、操作员、日期和时间。

增加表示用户可自定义作业名,总共可自定义14个作业，另外一个为DEFAULF作业。

确认表示确认该页设置注：一般只要输入作业名即可按F1增加新作业，见图1-2图1-2 图1-3将光标移动到作业: _ _ _ _上，按F1键，进入编辑状态，可输入作业名，图1-3按F4键字母、数字、符号可循环选入。

将光标移动到作业员:WKF 上，按F1，进入编辑状态，直接输入作业者名称。

日期、时间：可在菜单系统设置软按键中修改。

注记：相当于备注功能。

输入完成后按F4确认键，全站仪会提示作业设置完毕，见图1-4图1-4另外，新建一个作业的另外一种方式是直接进入全站仪的数据管理菜单中，在编辑数据内的作业一项中也可进行作业名的新建，其效果是一样的。

2-1、测站坐标设置全站仪测量时，每个点的坐标都是根据测站坐标计算得到的，因此测站需要设置平面坐标(X,Y)高程可根据需要确定是否需要设置。

测站坐标可以手工输入到全站仪中，也可以直接从全站仪内存已有的数据库中调用。

按F2进行测站设置，进入第二步测站坐标设置见图1-5图1-5输入测站点号后，如内存中有，则按F2检索见图1-7按方向键选择所有作业，再按F3搜索并查看，选择所需的点,按F4确认。

引言概述：本文是徕卡全站仪使用说明书的二部分，主要介绍了徕卡全站仪的使用方法和技巧。

徕卡全站仪作为一种先进的测量工具，具有高精度、高效率和多功能等优点，在土木工程和建筑工程等领域得到了广泛的应用。

通过深入了解本文的内容，读者将能够熟练操作徕卡全站仪，并正确应用于实际工作中。

正文内容：一、基本操作方法1. 开机和关机操作：详细介绍如何正确地开机和关机，包括如何检查电池电量、连接蓝牙等操作。

2. 仪器校准和配置：介绍仪器的校准方法和配置步骤，包括设置仪器的坐标系统、单位和显示方式等。

3. 测量模式选择：详细介绍不同的测量模式，在测量前根据需要选择合适的模式。

4. 数据存储与传输：介绍如何将测量数据保存在仪器内存中，并通过USB或蓝牙传输到计算机或其他设备。

5. 其他基本操作：包括调整仪器的亮度、对焦、触摸屏操作等。

二、测量技巧1. 放样测量：介绍如何使用徕卡全站仪进行放样测量，包括放样点的选择、放样方法和放样误差控制等。

2. 面积和体积测量：详细说明如何使用徕卡全站仪进行面积和体积测量，包括扫描测量和多边形测量两种方法。

3. 地形测量：介绍如何使用徕卡全站仪进行地形测量，包括地形点的选择、测量方法和数据处理等。

4. 坡度测量：详细说明如何使用徕卡全站仪进行坡度测量，包括单点坡度测量和连续坡度测量两种方法。

5. 高程测量：介绍如何使用徕卡全站仪进行高程测量，包括单点测高、隔测法和测高网法等方法。

三、高级功能应用1. 自动追踪：介绍徕卡全站仪的自动追踪功能，包括目标点的选择、追踪参数的设置和使用技巧等。

2. 视野图像：详细讲解徕卡全站仪的视野图像功能，包括如何拍摄和处理视野图像，并应用于测量和设计中。

3. 遥控功能：介绍如何通过遥控器对徕卡全站仪进行控制，包括遥控器的使用方法和常见问题解决。

4. 数据处理与导出：详细说明如何对测量数据进行处理和分析，包括数据导入和导出、数据转换和处理等。

5. 配套软件的使用：介绍徕卡全站仪配套的软件使用方法和技巧，包括数据管理、测量规划和报告生成等功能。
