交流伺服电机选型手册范本 1 / 23 ST系列交流伺服电机型号编号说明

1: 表示电机外径,单位:mm。 2：表示电机是正弦波驱动的永磁同步交流伺服电机。 3：表示电机安装的反馈元件，M—光电编码器，X—旋转变压器。 4：表示电机零速转矩，其值为三位数×0.1，单位：Nm。 5：表示电机额定转速，其值为二位数×100，单位：rpm。 6：表示电机适配的驱动器工作电压，L—AC220V，H—AC380V。 7：表示反馈元件的规格，F—复合式增量光电编码器（2500 C/T），R—1对极旋转变压器。 8：表示电机类型，B—基本型。 9：表示电机安装了失电制动器。 SD系列交流伺服驱动器型号编号说明

1：表示采用空间矢量调制方式（SVPWM）的交流伺服驱动器 2：表示IPM模块的额定电流（15/20/30/50/75A） 3：表示功能代码（M：数字量及模拟量兼容） ●交流伺服电机及伺服驱动器适配表

ST系列电机 主要参数 适配驱动器 ST系列电机 ST系列电机

电机型号 额定转矩 额定转速 额定功率 外形尺寸 零售价(元) 110ST-M02030 2 Nm 3000rpm 0.6Kw SD15M SD20MN SD30MN SD50MN 110×110×158 1500 110ST-M04030 4 Nm 3000rpm 1.2Kw 110×110×185 1700 110ST-M05030 5 Nm 3000rpm 1.5Kw 110×110×200 1800 110ST-M06020 6 Nm 2000rpm 1.2Kw 110×110×217 1900 交流伺服电机选型手册范本 2 / 23 110ST-M06030 6 Nm 3000rpm 1.6Kw SD75MN 110×110×217 1900 130ST-M04025 4 Nm 2500rpm 1.0Kw 130×130×163 1800 130ST-M05025 5 Nm 2500rpm 1.3Kw 130×130×171 2100 130ST-M06025 6 Nm 2500rpm 1.5Kw 130×130×181 2400 130ST-M07720 7.7 Nm 2000rpm 1.6Kw 130×130×195 2900 130ST-M07730 7.7 Nm 3000rpm 2.4Kw 130×130×195 2900 130ST-M10015 10 Nm 1500rpm 1.5Kw 130×130×219 3200 130ST-M10025 10 Nm 2500rpm 2.6Kw 130×130×219 3200 130ST-M15015 15 Nm 1500rpm 2.3Kw 130×130×267 3620 130ST-M15025 15 Nm 2500rpm 3.8Kw 130×130×267 3620 ST系列交流伺服电机

110系列电机参数表 电机型号 110ST-M02030 110ST-M04030 110ST-M05030 110ST-M06020 110ST-M06030

功率 0.6 1.2 1.5 1.2 1.6 交流伺服电机选型手册范本 3 / 23 （Kw） 额定转矩 （Nm） 2 4 5 6 6

额定转速 （Rpm） 3000 3000 3000 2000 3000

额定电流 （A） 4.0 5.0 6.0 6.0 8.0

转子惯量 （Kgm2）

0.33×10-3 0.65×10-3 0.82×10-3 1.0×10-3 1.0×10-3

机械时间常数（Ms） 3.64 2.32 2.03 1.82 1.82

编码器线数 （C/T） 2500C/T(A、B、Z、U、V、W)

电机绕绕组引线 U V W 地 交流伺服电机选型手册范本 4 / 23 组插座 插座编号 2 3 4 1 编码器插座 信 号 5V 0V A+ A- B+ B- Z+ Z- U+ U- V+ V- W+ W- 地

2 3 4 7 5 8 6 9 10 13 11 14 12 15 1 插座编号

失电制动器 插座编号 1 2 3 电 源 24VDC（-15%～+10%） 地 基本参数 工作电流：≤0.6A 制动转矩：≥8Nm 转动惯量：0.64×10-4Kgm2 电机绝缘等级 B

使用环境 环境温度：0～55℃ 湿度：小于90°（无结露）

防护等级 IP65

电机重量 （Kg） 4.2 5.2 5.8 6.4 6.4

130系列电机参数表 电机型号 130ST-M04025 130ST-M05025 130ST-M06025 130ST-M07720 130ST-M07730 交流伺服电机选型手册范本 5 / 23 功率 （Kw） 1.0 1.3 1.5 1.6 2.4

额定转矩 （Nm） 4 5 6 7.7 7.7

额定转速 （Rpm） 2500 2500 2500 2000 3000

额定电流 （A） 4.0 5.0 6.0 6.0 9.0

转子惯量 （Kgm2）

0.85×10-3 1.06×10-3 1.26×10-3 1.58×10-3 1.58×10-3

机械时间常数 （Ms） 3.75 3.07 2.83 2.44 2.44

编码器线数（C/T） 2500C/T(A、B、Z、U、V、W) 交流伺服电机选型手册范本 6 / 23 电机绕组插座 绕组引线 U V W 地

插座编号 2 3 4 1 编码器插座 信 号 5V 0V A+ A- B+ B- Z+ Z- U+ U- V+ V- W+ W- 地

2 3 4 7 5 8 6 9 10 13 11 14 12 15 1 插座编号

失电制动器 插座编号 1 2 3 电 源 24VDC（-15%～+10%） 地 基本参数 工作电流：≤0.6A 制动转矩：≥12Nm 转动惯量：1.67×10-4Kgm2 电机绝缘等级 B

使用环境 环境温度：0～55℃ 湿度：小于90°（无结露）

防护等级 IP65

电机重量（Kg） 7.4 7.9 8.6 9.5 9.5

电机型号 130ST-M10015 130ST-M10025 130ST-M15015 130ST-M15025

功率 （Kw） 1.5 2.6 2.3 3.9 交流伺服电机选型手册范本 7 / 23 额定转矩 （Nm） 10 10 15 15

额定转速 （Rpm） 1500 2500 1500 2500

额定电流（A） 6.0 10.0 9.5 17.0

转子惯量 （Kgm2） 2.14×10-3 2.14×10-3 3.24×10-3 3.24×10-3

机械时间常数（Ms） 2.11 2.11 1.88 1.88

编码器线数（C/T） 2500C/T(A、B、Z、U、V、W)

电机绕组插座 绕组引线 U V W 地

插座编号 2 3 4 1 编码器插座 信号 5V 0V A+ A- B+ B- Z+ Z- U+ U- V+ V- W+ W- 地

2 3 4 7 5 8 6 9 10 13 11 14 12 15 1 插座编号 交流伺服电机选型手册范本 8 / 23 失电制动器 插座编号 1 2 3 电 源 24VDC（-15%～+10%） 地 基本参数 工作电流：≤0.6A 制动转矩：≥12Nm 转动惯量：1.67×10-4Kgm2 电机绝缘等级 B

使用环境 环境温度：0～55℃ 湿度：小于90°（无结露）

防护等级 IP65

电机重量（Kg） 11.1 11.1 14.3 14.3

交流伺服电机及伺服驱动器安装尺寸 交流伺服电机选型手册范本

9 / 23 ST系列交流伺服电机安装尺寸

SD15M伺服驱动器安装尺寸 交流伺服电机选型手册范本

10 / 23 SD20MN/30MN安装尺寸 交流伺服电机选型手册范本

11 / 23 相关标签：电机, 伺服电机, 相关产品

WA-99UZ

WA-97TY 交流伺服电机选型手册范本

12 / 23 步进电机的简单原

印染专用步进电机 直联型的步进电机 相关新闻 • 2011电源管理及LED 精彩方案且看海默科技.............................................2011年03月18日 • 安森美半导体将在IIC-China 2011展出多种高能效方案...................................2011年03月18日 • 步进电机发热问题及对策.............................................................2011年03月18日 • 泽野驱动器2011隆重上市.............................................................2011年03月18日 • Allegro推出汽车级可编程双极步进电动机驱动器IC......................................2011年03月18日 • 泽野电机34系列步进电机上市.........................................................2011年03月15日

合集下载

选型手册文档V353HSV162

选型手册文档V353HSV162

三.HSV-162全数字交流伺服驱动单元HSV-162全数字交流伺服驱动单元简介HSV-162是武汉华中数控股份有限公司推出地一款全数字交流双轴伺服驱动单元.该驱动将电源模块和驱动模块集成为一体,可以同时控制两台交流永磁同步伺服电机,具有结构小巧.使用方便.可靠性高等特点.HSV-162采用最新运动控制专用数字信号处理器（DSP）.大规模现场可编程逻辑阵列（FPGA）和智能化功率块（IPM）等当今最新技术设计,操作简单.可靠性高.体积小巧,易于安装.HSV-162全数字交流伺服驱动单元具有以下特点⏹控制简单.灵活通过操作面板选择对轴1和轴2分别修改伺服驱动单元参数.可对伺服驱动系统地工作方式.内部参数进行设置.以适以不同应用环境和要求.⏹状态显示齐全HSV-162设置了一系列状态显示信息,方便用户在调试.使用过程中观察伺服驱动单元地相关状态参数；同时也提供了一系列地故障诊断信息.⏹宽调速比（与电机及反馈元件有关）HSV-162伺服驱动单元地最高转速可设置为3000转/分,最低转速为0.5转/分；调速比为1：6000⏹体积小,接线方便,易于安装HSV-162伺服驱动单元结构紧凑.体积小.接线方便,非常易于安装.拆卸.⏹支持上位机DC5V与DC24V两种电平地脉冲指令与反馈接口.HSV-162系列伺服驱动单元有三种控制方式⏹位置控制方式（脉冲量接口）：HSV-162系列伺服驱动单元可以通过内部参数设置接收三种形式地脉冲指令（正交脉冲；脉冲+方向；正.负脉冲）.⏹JOG控制方式：此种方式是HSV-162系列伺服驱动单元通过按键（而无须外部指令）操作使驱动单元驱动电机运动,给用户提供地一种测试伺服驱动系数统安装.连接是否正确地运行方式.⏹内部速度控制方式：HSV-162系列伺服驱动单元在内部速度控制地方式下,可根据伺服驱动单元内部设定地速度运行.HSV-162全数字交流伺服驱动单元技术规格HSV-162全数字交流伺服驱动单元接口定义CON-2电源轴1电机.轴2电机轴1指令口.轴2指令口（开关量输入/输出信号为DC24V NPN型,驱动能力≤100mA）轴1编码器.轴2编码器DB15信号定义DC24V电平指令接口（例如,配套西门子801系统时）HSV-162全数字交流伺服驱动单元接口配置下图为HSV-162伺服驱动单元接口配置图.包括：CON-2.电源.轴1电机.轴2电机.轴1指令口.轴2指令口.轴1编码器.轴2编码器.PEW2 V2 U2 轴2电机PEW1 V1 U1 轴1电机轴2编码器DB15轴2指令口PET S R 电源BKP C O N -2轴1指令口轴1编码器伺服驱动器接口配置图轴1.轴2插座对应地插头及其插头焊片地引脚排序如下图所示：1 8 915面对插头看面对插头地焊片看轴码盘反馈插头8 115 9面对插头看面对插头地焊片看轴指令接口插头安装尺寸单位（mm）定货信息注：所配两台进给电机总功率请勿超过2kw。

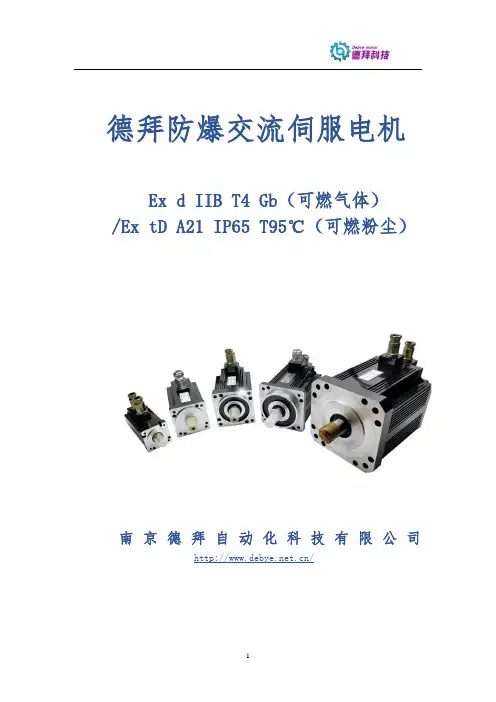

德拜品牌防爆伺服电机选型手册1810
