玻璃的电熔化

第1篇一、引言玻璃是一种具有广泛应用领域的无机非金属材料，广泛应用于建筑、汽车、电子、光学、化工等领域。

玻璃的生产历史悠久，技术不断进步，如今已成为现代化工业的重要组成部分。

本文将详细介绍玻璃生产的过程，包括原料选择、熔化、成型、退火、检验等环节。

二、原料选择1. 纯碱（Na2CO3）：纯碱是玻璃生产的主要原料之一，其主要作用是降低熔化温度，提高熔化速度，改善玻璃的化学稳定性。

2. 石灰石（CaCO3）：石灰石在玻璃生产中起到稳定熔融玻璃的作用，可以减少玻璃中的铁、镁等有害成分，提高玻璃的透明度。

3. 硅砂（SiO2）：硅砂是玻璃生产的主要原料，其含量决定了玻璃的化学成分，对玻璃的物理性能有重要影响。

4. 镁砂（MgO）：镁砂可以提高玻璃的化学稳定性，降低热膨胀系数，提高玻璃的耐热冲击性能。

5. 铝土矿（Al2O3）：铝土矿可以提高玻璃的化学稳定性，降低玻璃的软化温度，提高玻璃的耐热冲击性能。

6. 硼砂（B2O3）：硼砂可以提高玻璃的化学稳定性，降低玻璃的热膨胀系数，提高玻璃的耐热冲击性能。

三、熔化1. 熔炉选择：根据玻璃的种类和生产规模，选择合适的熔炉。

常见的熔炉有池炉、窑炉、熔窑等。

2. 熔化过程：将选好的原料按照一定的比例进行混合，放入熔炉中加热熔化。

熔化过程中，熔炉内的温度控制在1200℃-1500℃之间，使原料充分熔化。

3. 混合：在熔化过程中，通过搅拌使熔融的玻璃充分混合，达到均匀的化学成分。

四、成型1. 拉丝法：将熔融的玻璃拉成细丝，经过冷却、拉伸、退火等工序，制成玻璃纤维。

2. 拉管法：将熔融的玻璃拉成管状，经过冷却、切割等工序，制成玻璃管。

3. 压延法：将熔融的玻璃压延成薄片，经过冷却、切割等工序，制成玻璃板。

4. 拉伸法：将熔融的玻璃拉伸成薄片，经过冷却、切割等工序，制成玻璃丝。

五、退火1. 退火目的：退火是为了消除玻璃内部的应力，提高玻璃的物理性能，如强度、耐热冲击性能等。

0引言玻璃液在高温熔融状态下是一种电导体。

电熔化已在玻璃行业广泛使用，电助熔热效率高、玻璃的热稳定性和均匀性好，具有提高玻璃质量和降低能耗等优点，有广阔的发展空间。

传统大型平板玻璃熔窑电助熔负荷未超过10%，节能效果有限，实现节能减排技术性突破，增大电助熔负荷势在必行。

平板玻璃熔窑稳定的玻璃液流和合理的液流位置及形态对玻璃熔窑的操作至关重要，电助熔玻璃熔窑的电功率输入及位置设计同样要以保证玻璃熔窑的配合料层、环流Ⅰ、环流Ⅱ以及生产流的稳定为前提。

电助熔功率分配和分区设计及电极布置是电助熔玻璃熔窑的设计难点和设计关键，需结合火焰空间热负荷保证工艺制度和温度梯度，为保证设计合理，必要时需借助数学模拟或物理模型等辅助手段。

1电助熔玻璃熔窑的设计与计算（1）电助熔加热功率及装机功率计算普通平板玻璃（12%碎玻璃）理论熔化热由以下几部分组成：①生成硅酸盐耗热：272 kJ/kg玻璃液；②玻璃液加热至1400 ℃所需热量：1842 kJ/kg玻璃液；③生成玻璃耗热：314 kJ/kg玻璃液；④蒸发水分耗热：104 kJ/kg玻璃液；理论熔化总热耗：2533 kJ/kg玻璃液（不含玻璃液生成气加热耗热），转换为电能为0.7 kWh/kg玻璃液，考虑到电极水套及变压器等能量损失，电助熔的热效率可达85%～90%，那么玻璃液所需输入功率为32～34 kW/t玻璃液（不包含窑炉散热损失），装机功率按40～45 kVA/t玻璃液配置。

（2）电助熔分区设计投料口区域池底温度低，一般理所当然地认为电助熔大部分功率应增设在该区域，事实上国内确实有厂家这样分区布置电助熔，但效果并不理想。

对此做数学模拟，方案1：前置四区均布电极，装机功率3600 kVA；方案2：前区均布三排电极，装机功率1500 kVA，热障区两排电极，装机功率2100 kVA 。

图1为600 t/d颜色玻璃电助熔数学模拟玻璃液流示意图。

图1 600 t/d颜色玻璃电助熔数学模拟玻璃液流示意图数学模拟对比显示，方案1池底热点前移，较大地改变了玻璃窑炉纵向液流形态，不利于玻璃的熔化和澄清。

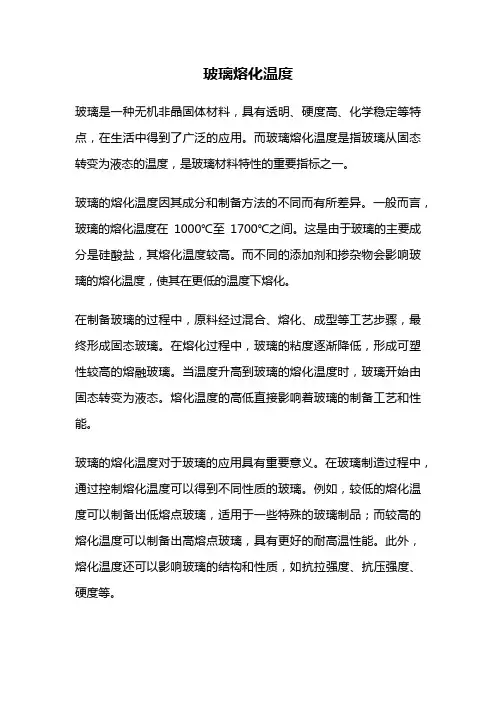

玻璃熔化温度玻璃是一种无机非晶固体材料，具有透明、硬度高、化学稳定等特点，在生活中得到了广泛的应用。

而玻璃熔化温度是指玻璃从固态转变为液态的温度，是玻璃材料特性的重要指标之一。

玻璃的熔化温度因其成分和制备方法的不同而有所差异。

一般而言，玻璃的熔化温度在1000℃至1700℃之间。

这是由于玻璃的主要成分是硅酸盐，其熔化温度较高。

而不同的添加剂和掺杂物会影响玻璃的熔化温度，使其在更低的温度下熔化。

在制备玻璃的过程中，原料经过混合、熔化、成型等工艺步骤，最终形成固态玻璃。

在熔化过程中，玻璃的粘度逐渐降低，形成可塑性较高的熔融玻璃。

当温度升高到玻璃的熔化温度时，玻璃开始由固态转变为液态。

熔化温度的高低直接影响着玻璃的制备工艺和性能。

玻璃的熔化温度对于玻璃的应用具有重要意义。

在玻璃制造过程中，通过控制熔化温度可以得到不同性质的玻璃。

例如，较低的熔化温度可以制备出低熔点玻璃，适用于一些特殊的玻璃制品；而较高的熔化温度可以制备出高熔点玻璃，具有更好的耐高温性能。

此外，熔化温度还可以影响玻璃的结构和性质，如抗拉强度、抗压强度、硬度等。

对于玻璃制造企业来说，掌握玻璃的熔化温度非常重要。

通过调整原料的配比、控制熔化的温度和时间等因素，可以实现对玻璃的熔化过程的精确控制，从而获得所需的玻璃品质。

同时，熔化温度还与玻璃的能耗密切相关。

较高的熔化温度需要更高的能量投入，因此控制熔化温度的同时也可以降低能耗，提高生产效率。

玻璃熔化温度还与玻璃的使用环境密切相关。

在一些高温环境下，玻璃需要具备较高的熔化温度，以保证其稳定性和耐高温性能。

例如，太阳能电池板上的玻璃需要具备较高的熔化温度，以适应日晒和高温的环境。

玻璃熔化温度是玻璃材料的重要指标之一，直接影响着玻璃的制备工艺和性能。

掌握和理解玻璃的熔化温度对于玻璃制造企业和玻璃应用领域具有重要意义。

通过精确控制熔化温度，可以获得所需的玻璃品质，提高生产效率和能源利用效率。

同时，根据不同的使用环境，选择合适的熔化温度，可以保证玻璃的稳定性和耐高温性能。

玻璃的熔化和淬火工艺玻璃是一种非晶态的无机材料，其具有高硬度、透明度高、耐高温等优点。

玻璃的熔化和淬火工艺是制备玻璃制品的重要过程，下面我将详细介绍玻璃的熔化和淬火工艺。

首先，我们来看一下玻璃的熔化工艺。

玻璃的原材料主要包括硅酸盐、碱金属氧化物、碱土金属氧化物等。

这些原材料按照一定比例混合后，放入大型电炉中进行熔化。

炉内的温度通常在1000以上，使原材料迅速熔化并混合均匀，形成玻璃熔液。

在熔化过程中，玻璃熔液需要经历一个退火过程，即将熔液加热到一定温度，然后缓慢冷却。

这是因为在熔化过程中，玻璃内部会产生一些微小的压力或应力，通过退火可以有效地消除这些内部应力，改善玻璃内部结构的稳定性。

玻璃的熔化温度通常很高，达到几百度甚至几千度，因此需要采用特殊的炉内材料和高温耐火材料来保证炉的正常运行。

同时，由于玻璃熔液是一种高粘度流体，容易粘附在炉内，因此熔化工艺中需要定期清理炉内的玻璃余渣，保持炉内环境的清洁。

熔化完成后，接下来是玻璃的淬火工艺。

淬火是指将玻璃制品迅速冷却，使其表面形成高压层，内部形成低温应力，从而使玻璃增加硬度和强度。

淬火可以有效地改善玻璃的物理性质，使其耐冲击性、耐磨性等得到提高。

淬火过程中，玻璃制品通常通过注入冷却介质或将其置于淬火槽中进行冷却。

常见的淬火介质包括冷水、冷油等。

选择合适的淬火介质主要根据制品的大小和形状来决定，以确保玻璃能够均匀冷却，并且不会产生应力集中。

淬火工艺需要严格控制冷却时间和温度，过快或过慢的冷却都会对玻璃的性能产生不良影响。

过快的冷却会导致玻璃内部应力过大，使其易碎；而过慢的冷却则会使玻璃保留部分受热时产生的高温应力，从而影响玻璃的表面质量和强度。

除了以上的熔化和淬火工艺，玻璃制品的生产还涉及其他工艺，如成型、抛光等。

成型工艺包括玻璃的注射成型、热成型、吹制等方式，这些成型方式能够按照不同的需求制作出各种形状的玻璃制品。

抛光则是通过机械或化学方法消除玻璃表面的细小瑕疵，提高其表面光洁度。

3.1 玻璃熔制工艺原理☐玻璃熔制的五个阶段☐（1）硅酸盐形成阶段☐800～1000℃进行；最后变成由硅酸盐和二氧化硅组成的不透明烧结物；硅酸盐形成速度取决于配合料性质和加料方式。

☐（2）玻璃形成阶段☐1200 ~1300 ℃左右进行；☐硅酸盐和石英砂粒完全溶解于熔融体中，成为含大量可见气泡、条纹、在温度上和化学成分上不够均匀的透明的玻璃液。

☐（3）玻璃液澄清阶段☐1400～1500℃进行；☐气体因玻璃液黏度降低而大量逸出，直到气泡全部排出。

☐（4）玻璃液均化阶段☐此阶段结束时的温度略低于澄清温度；☐当玻璃液长时间处于高温下，由于对流、扩散、溶解等作用，玻璃液中的条纹逐渐消除，化学组成和温度逐渐趋向均一。

☐（4）玻璃液均化阶段☐此阶段结束时的温度略低于澄清温度；☐当玻璃液长时间处于高温下，由于对流、扩散、溶解等作用，玻璃液中的条纹逐渐消除，化学组成和温度逐渐趋向均一。

3.1.1 配合料的熔化(1)配合料的加热及初熔(2)各种反应简介多晶转变盐类分解水分的逸出(3)成分的挥发R2O的挥发由纯碱引入时:引入量×0.032%由芒硝引入时:引入量×0.06% ☐另外要考虑氧化铈、煤粉的挥发量。

☐（4）影响配合料熔化的因素☐熔化温度：温度每升高10℃，反应速度增加☐10%；☐原料的形式：颗粒度的搭配、加料方式；☐原料的易熔性：助熔剂的多少、原料的活性；3.1.2 玻璃的形成☐(1)玻璃的形成过程☐玻璃的形成过程的速度取决于石英颗粒的熔解和扩散速度。

☐助溶剂的多少（熔化速度）；☐熔体的黏度（扩散速度）；☐熔体温度（熔化速度）；☐石英颗粒（熔解快慢）。

3.1.3 澄清☐(1)目的☐消除玻璃液中的气泡☐(2)玻璃液中的气泡形态和种类☐形态：可见气泡、溶解气泡、化学结合的气☐体。

还有熔体表面上的气体。

☐种类：CO2、SO2、SO3、N2、O2、H2O、H2☐(3) 排泡与去气☐澄清是排出玻璃液中的可见气泡；☐去气是全部排除玻璃液中的气体，包括化学结合的气体。

浮法玻璃大功率电熔化工艺的应用分析赵会杰1 王长军 2 孙飞虎3发布时间：2023-07-04T04:29:37.315Z 来源：《科技新时代》2023年8期作者：赵会杰1 王长军 2 孙飞虎3[导读] 文章分析大型浮法玻璃溶窑大功率复合熔化技术的使用可行性，主要论述浮法玻璃电熔化工艺上存在的问题，论述该工艺在当前的使用。

当前浮法玻璃复合熔化技术并没有普及，仅仅有少部分在生产线使用，技术突破对行业发展十分重要。

河北视窗玻璃有限公司河北省廊坊市 065000摘要：文章分析大型浮法玻璃溶窑大功率复合熔化技术的使用可行性，主要论述浮法玻璃电熔化工艺上存在的问题，论述该工艺在当前的使用。

当前浮法玻璃复合熔化技术并没有普及，仅仅有少部分在生产线使用，技术突破对行业发展十分重要。

关键词：浮法玻璃；电熔化；技术；行业；效益近现代社会发展不断变革，国家发改委与工信部、生态环境部门联合发布《高耗能行业重点领域节能降碳改造升级实施指南（2022年版）》，对玻璃行业的节能降碳改造升级提出相关意见，指出行业发展速度快，为顺应时代发展的潮流，要进一步提升玻璃行业的生产效率，保障行业的节能效果，增强绿色低碳节能。

玻璃熔制是在高温状态下进行的，反应比较复杂，因此技术研发也存在诸多难度。

1.浮法玻璃大功率电熔化工艺发展现状1.1 生产现状在玻璃生产制造中，大功率电熔化技术就是指将电能转化成为热能融化玻璃的技术，技术的关键就是电熔能力在总熔能力的占比，如果占比超过50%，则可以称为是电主熔技术，相反如低于50%，则是助熔技术。

国外的浮法玻璃复合熔化技术已经成熟，但是国内的总熔化能力只有10%。

在浮法玻璃电熔化应用中，某集团曾经在熔化量700t/d溶窑中安装助熔系统，安装为6750KW，该系统的最大能力仅占总熔化能力只有25%，这是该领域内所记录的浮法玻璃溶窑复合熔化技术中的最大电熔功率。

现阶段玻璃纤维行业内，溶窑可采用的复合熔化技术能力达到400t/d，电熔能力方面，国外技术可占熔化能力的45%，国内技术为25%。

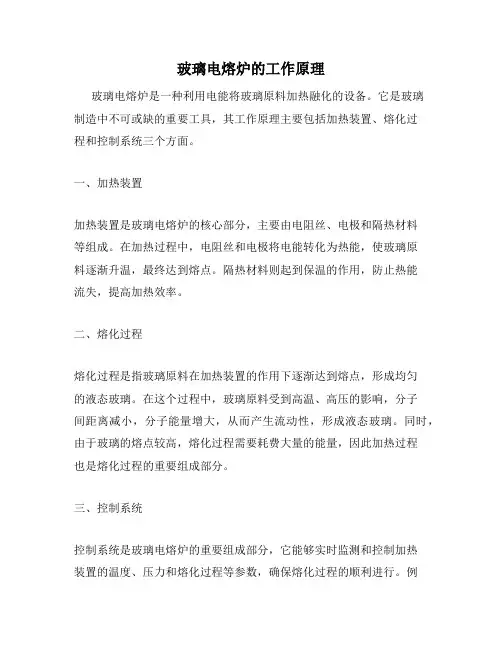

玻璃电熔炉的工作原理
玻璃电熔炉是一种利用电能将玻璃原料加热融化的设备。

它是玻璃
制造中不可或缺的重要工具，其工作原理主要包括加热装置、熔化过
程和控制系统三个方面。

一、加热装置
加热装置是玻璃电熔炉的核心部分，主要由电阻丝、电极和隔热材料
等组成。

在加热过程中，电阻丝和电极将电能转化为热能，使玻璃原
料逐渐升温，最终达到熔点。

隔热材料则起到保温的作用，防止热能
流失，提高加热效率。

二、熔化过程
熔化过程是指玻璃原料在加热装置的作用下逐渐达到熔点，形成均匀
的液态玻璃。

在这个过程中，玻璃原料受到高温、高压的影响，分子
间距离减小，分子能量增大，从而产生流动性，形成液态玻璃。

同时，由于玻璃的熔点较高，熔化过程需要耗费大量的能量，因此加热过程
也是熔化过程的重要组成部分。

三、控制系统
控制系统是玻璃电熔炉的重要组成部分，它能够实时监测和控制加热
装置的温度、压力和熔化过程等参数，确保熔化过程的顺利进行。

例
如，当加热装置温度过高或过低时，控制系统会自动调整电流大小，
使温度保持在合适的范围内。

此外，控制系统还能够监测熔化过程中
的气体排放和废物处理等环节，保证玻璃制造过程的安全和环保。

总之，玻璃电熔炉的工作原理是一个复杂的过程，需要多种因素的协
同作用。

通过加热装置、熔化过程和控制系统等组成部分的相互配合，才能够实现高效、安全、环保的玻璃制造过程。

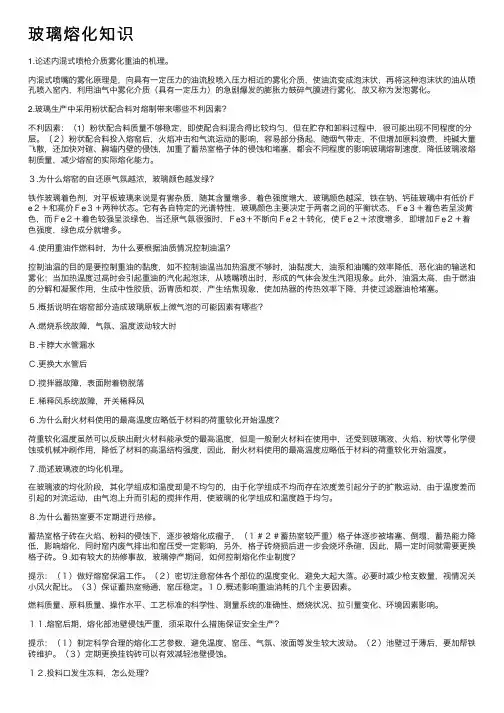

玻璃熔化知识1.论述内混式喷枪介质雾化重油的机理。

内混式喷嘴的雾化原理是，向具有⼀定压⼒的油流股喷⼊压⼒相近的雾化介质，使油流变成泡沫状，再将这种泡沫状的油从喷孔喷⼊窑内，利⽤油⽓中雾化介质（具有⼀定压⼒）的急剧爆发的膨胀⼒⿎碎⽓膜进⾏雾化，故⼜称为发泡雾化。

2.玻璃⽣产中采⽤粉状配合料对熔制带来哪些不利因素？不利因素：（1）粉状配合料质量不够稳定，即使配合料混合得⽐较均匀，但在贮存和卸料过程中，很可能出现不同程度的分层。

（２）粉状配合料投⼊熔窑后，⽕焰冲击和⽓流运动的影响，容易部分扬起，随烟⽓带⾛，不但增加原料浪费，纯碱⼤量飞散，还加快对碹、胸墙内壁的侵蚀，加重了蓄热室格⼦体的侵蚀和堵塞，都会不同程度的影响玻璃熔制速度，降低玻璃液熔制质量，减少熔窑的实际熔化能⼒。

３.为什么熔窑的⾃还原⽓氛越浓，玻璃颜⾊越发绿？铁作玻璃着⾊剂，对平板玻璃来说是有害杂质，随其含量增多，着⾊强度增⼤，玻璃颜⾊越深，铁在钠、钙硅玻璃中有低价Ｆe２＋和⾼价Ｆe３＋两种状态。

它有各⾃特定的光谱特性，玻璃颜⾊主要决定于两者之间的平衡状态，Ｆe３＋着⾊若呈淡黄⾊，⽽Ｆe２＋着⾊较强呈淡绿⾊，当还原⽓氛很强时，Ｆe3＋不断向Ｆe２＋转化，使Ｆe２＋浓度增多，即增加Ｆe２＋着⾊强度，绿⾊成分就增多。

４.使⽤重油作燃料时，为什么要根据油质情况控制油温？控制油温的⽬的是要控制重油的黏度，如不控制油温当加热温度不够时，油黏度⼤，油泵和油嘴的效率降低，恶化油的输送和雾化；当加热温度过⾼时会引起重油的汽化起泡沫，从喷嘴喷出时，形成的⽓体会发⽣汽阻现象。

此外，油温太⾼，由于燃油的分解和凝聚作⽤，⽣成中性胶质、沥青质和炭，产⽣结焦现象，使加热器的传热效率下降，并使过滤器油枪堵塞。

５.概括说明在熔窑部分造成玻璃原板上微⽓泡的可能因素有哪些？Ａ.燃烧系统故障，⽓氛、温度波动较⼤时Ｂ.卡脖⼤⽔管漏⽔Ｃ.更换⼤⽔管后Ｄ.搅拌器故障，表⾯附着物脱落Ｅ.稀释风系统故障，开关稀释风６.为什么耐⽕材料使⽤的最⾼温度应略低于材料的荷重软化开始温度？荷重软化温度虽然可以反映出耐⽕材料能承受的最⾼温度，但是⼀般耐⽕材料在使⽤中，还受到玻璃液、⽕焰、粉状等化学侵蚀或机械冲刷作⽤，降低了材料的⾼温结构强度，因此，耐⽕材料使⽤的最⾼温度应略低于材料的荷重软化开始温度。

浅谈全电玻璃熔炉电气控制玻璃电熔技术是目前国际上最先进的熔制工艺，是玻璃生产企业提高产品质量，降低能耗，从根本上消除环境污染的十分有效的途径。

对于15t/d 以下的小型玻璃熔窑来说，在电力充足和电价适中的地区，用电熔工艺来生产各类玻璃制品尤其是高质量的玻璃器皿的综合经济效益是很理想的；在电价较高的地区，对于彩色玻璃、乳浊玻璃、硼硅酸盐玻璃、铅玻璃、无铅水晶玻璃、高挥发组分玻璃或特种玻璃生产也是合算的。

1、全电熔玻璃熔炉的优点：电熔方法有许多突出的优点，热效率可以高达80%～85%，节省能源，没有污染，消除公害，改善劳动条件。

熔制出的玻璃液成分均匀，产品质量高。

生产过程便于实现自动化操作。

因此，在国外玻璃电熔得到迅速的推广。

尤其是日益重视对环境污染的控制。

从这方面来讲，电熔工艺具有相当重要的意义。

玻璃电熔与传统的火焰加热熔融炉相比有着很大的优势。

由于利用玻璃液直接作为焦耳热效应的导电体，所以玻璃电熔化的热效率远高于火焰熔融炉。

日出料量60t以上的玻璃电熔窑的热效率大于80%。

另外，电熔窑的炉型结构简单，占地面积小，控制平稳且易操作，并减少了原料中某些昂贵氧化物的飞散与挥发，降低噪声和改善环境污染，稳定熔化工艺和提高产品质量等，这些都是燃料炉难以比拟的。

玻璃在高温时是一种电导体。

熔融玻璃液含有碱金属钠、钾离子，它具有导电性能。

当电流通过时，会产生焦耳热，若热量足够大，则可以用来熔化玻璃，这就是玻璃电熔，其内容是利用电流通过玻璃配合料产生的热来熔化玻璃。

随着熔窑设计和电极的不断改进和发展，这种电熔方法得到广泛应用。

现在广泛采用金属钼和氧化锡作为电极，成功地实现了玻璃的全电熔。

2、熔融玻璃的电导率玻璃电熔是将电流通过电极引入玻璃液中，通电后两电极间的玻璃液在交流电的作用下产生焦耳热，从而达到熔化和调温的目的。

玻璃液之所以具有导电性，主要是因为电荷通过离子发生迁移。

硅酸盐玻璃具有一个远程无序的网络结构，除了共价键结合的硅和氧原子外，网络结构还包含玻璃改良剂离子，它们是相对自由的，特别是碱金属离子。

玻璃的熔化制度及控制配合料投入熔窑之后，很快就产生含有大量气泡的一层熔融的玻璃薄膜，厚度约10余mm，熔融体不断向下流淌，逐渐形成小料堆及密集的泡沫层，最后小料堆完全消失，只有泡沫层留在熔化带内，有待进一步的澄清及均化。

配合料上表面由火焰辐射和对流，下表面受1300℃左右投料回流玻璃液传热面进行熔化。

配合料、泡沫层、玻璃液的吸热是不同的。

泡沫层为配合料吸热量的50%，玻璃液为30〜 40%。

玻璃液的导热系数很小，50mm深处辐射热量已被吸收约90%，依靠玻璃液的辐射传热将上层热量依次向深层传递，加热下层玻璃液，它与玻璃吸热性的关系极大。

无色玻璃透热性好，投料回流玻璃液的温度高，带的热量多，加速了玻璃配合料的熔融。

配合料不断地吸收投料回流的热量，回流温度不断降低，距投料口越近回流温度越低，比重增大而下沉，经由窑池深部又流到热点。

投料回流量大有利于熔化及节能（约占化料热耗15〜20% ）,能延长配合料堆在熔化部高温带的逗留时间，热交换充分，还能阻止泡沫熔融体越过热点。

加大投料回流就必须突出热点，温差应为100〜300度。

稳定的投料回流是稳定池底温度、熔化及泡界线的重要因素。

含铁高、颜色较深的玻璃透热性差，投料回流小、温度低，能耗也高。

一、熔化火焰及其控制火焰是进行热交换的主体，它以辐射、对流、传导的方式将热量传给配合料、玻璃液及窑体。

在耐火材料允许的条件下温度应高些，横向温差尽可能小些，火焰覆盖面积尽可能大。

各小炉的温度是由熔化温度制度决定的。

1、窑内气氛及火焰亮度在理论上，空气过剩系数等于1时为中性，小于1为还原性，大于1时为氧化焰。

对于纯碱-芒硝配合料到1#、2#小炉应为还原焰，不使煤粉烧掉，保证芒硝分解所需的煤粉，但还原性不宜太强，防止芒硝过早分解完，在澄清时过饱和不足，达不到硫澄清的目的，在玻璃液中残留的小气泡不能浮出。

如果太弱甚至是氧化焰，芒硝不能完全分解，在澄清后或均化带仍在热分解，产生SO2、、SO3气体，对于SO2玻璃液是不能吸收的，气泡残留在玻璃液中。

玻璃熔化电加热的原理
玻璃熔化电加热的工作原理主要有:
1. 采用耐高温的电加热丝作为发热体。

电加热丝通常采用钼丝或碳素丝等。

2. 将加热丝放置在陶瓷热组中,可以直接接触玻璃料。

3. 连接电源后,电流通过加热丝产生焦耳热效应,使加热丝迅速升温。

4. 热组将电加热丝的热量有效传导到玻璃料中。

5. 玻璃料吸收热量后开始软化、熔融。

6. 通过控制电源电压和通电时间,可以精确控制热组的温度和加热速度。

7. 设置陶瓷墙可以隔热隔离,将高温集中在玻璃料区。

8. 根据玻璃成分设计匹配的加热曲线,逐步升高温度。

9. 熔融后的玻璃可以进行各种成型和制品制作。

10. 电加热直接、快速、可控,是玻璃熔化的理想热源。

综上所述,这就是玻璃熔化电加热的工作原理。

第46卷第2期2018年4月玻璃与搪瓷GLASS &E N A M E LVol. 46 N o#Apr.2018磁性调压器在玻璃电熔窑中使用的优缺点赵文娟(承德华富玻璃技术工程有限公司，河北承德067000)摘要:着重介绍磁性调压器在玫璃电熔窑中使用的优势和弊端，并列举了在实际使用中如何做到扬长避短、合理配置的一些技巧和方法。

关键词：磁性调压器;直流激磁；无级调压中图分类号:T Q171.6+23.2 文献标志码：B文章编号=1000-2871(2018)02-0012-03D O I:10.13588/ki.g.e.1000-2871.2018.02.004The Advantage and Disadvantage of MagneticVoltage Regulator Used in ElectricalMelting Glass FurnaceZHAO Wenjuan磁性调压器是一种电压调节设备，因其优越的性能和先进的控制方式，经常被应用在玻璃电熔窑、炼钢 炉等领域。

1基本工作原理和特点磁性调压器是一种没有机械传动、无触点的电压调节器，可以带负载进行平滑无级调压。

电压调节作用 是由直流控制来实现的，可以开环手动控制，也可以按不同的控制信号实现闭环自动控制。

磁性调压器的结构有别于一般变压器，是由变压器及饱和电抗器两部分组合而成(见图1)，其系统工作 原理见图2。

简单地说，可把磁性调压器看成一个与负载串联的可变电抗器，当激磁电流为0时，铁芯不饱和，其导磁 率很大，此时，电抗值也是最大，电源电压大部分降在电抗器的工作绕组上，负载上的压降最小；当激磁电流 加大时，铁芯饱和程度加大，导磁率减小，电抗值相应变小，此时，电抗器工作绕组上的压降变小，而负载电压 增大，从而达到调节负载电压的目的。

2磁性调压器的优点与其它相类似的设备如电熔窑变压器比较，它们之间最大的区别是，普通电熔窑变压器的输出电压是通 过调整输人侧的调压开关，例如晶闸管调压器，通过改变晶闸管导通角的大小来改变输人线圈的匝数，从而 改变输人、输出匝数比，达到改变输出电压的目的，它的特征是在一定的调压范围内，电压呈阶梯形的有级调*收稿日期：2018-02-02第46卷第2期玻璃与搪瓷•13•。
