全场效应管单端甲类前后级胆味功放

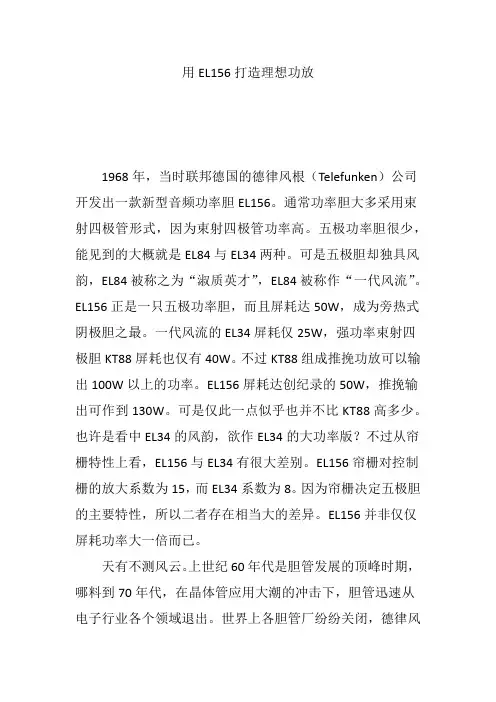

用EL156打造理想功放1968年，当时联邦德国的德律风根（Telefunken）公司开发出一款新型音频功率胆EL156。

通常功率胆大多采用束射四极管形式，因为束射四极管功率高。

五极功率胆很少，能见到的大概就是EL84与EL34两种。

可是五极胆却独具风韵，EL84被称之为“淑质英才”，EL84被称作“一代风流”。

EL156正是一只五极功率胆，而且屏耗达50W，成为旁热式阴极胆之最。

一代风流的EL34屏耗仅25W，强功率束射四极胆KT88屏耗也仅有40W。

不过KT88组成推挽功放可以输出100W以上的功率。

EL156屏耗达创纪录的50W，推挽输出可作到130W。

可是仅此一点似乎也并不比KT88高多少。

也许是看中EL34的风韵，欲作EL34的大功率版？不过从帘栅特性上看，EL156与EL34有很大差别。

EL156帘栅对控制栅的放大系数为15，而EL34系数为8。

因为帘栅决定五极胆的主要特性，所以二者存在相当大的差异。

EL156并非仅仅屏耗功率大一倍而已。

天有不测风云。

上世纪60年代是胆管发展的顶峰时期，哪料到70年代，在晶体管应用大潮的冲击下，胆管迅速从电子行业各个领域退出。

世界上各胆管厂纷纷关闭，德律风根也不例外。

EL156虽然已成空前绝后旁热胆的冠军，但也随着许多名胆从世上消声匿迹了。

我们无从猜度，当年德律风根开发EL156的真实目的是什么，还来不及领略该胆有别于它胆的胆韵特色，它甚至不为大多数人所熟知。

不过是金子总会放光。

当人们重新认识胆在音频放大中的优点后，胆机竟也以回潮般的速度又来到我们身边。

在胆机中，单端甲类胆机音色最靓，也最能体现胆韵风采。

但是单端甲类胆机却美中不足，功率输出太小。

以300B 机为例，输出仅6~8W。

这对当代各种题材的音乐作品表现而言，很受局限。

要顺畅地推动当今高保真的大食扬声器，也显得力不从心。

大一些的功率胆当然有，象845即是。

单端功率可作到20W以上，能满足听音要求。

一款为书架箱设计的“胆味”晶体管功放2019-06-30 14:25:38来源:《无线电》杂志作者:魏涛【大中小】浏览:587次评论:0条渴望有一套在独处看书时的音响系统，要求其音色既让人陶醉，又不干扰阅读。

但是能达到这个标准的功放不是价格昂贵，就是听音成本太高（甲类机耗电量大、电费高），选择普通功放又达不到发烧要求，为此，笔者依据自己多年的发烧经验调制出一道价廉物美的“私房菜”。

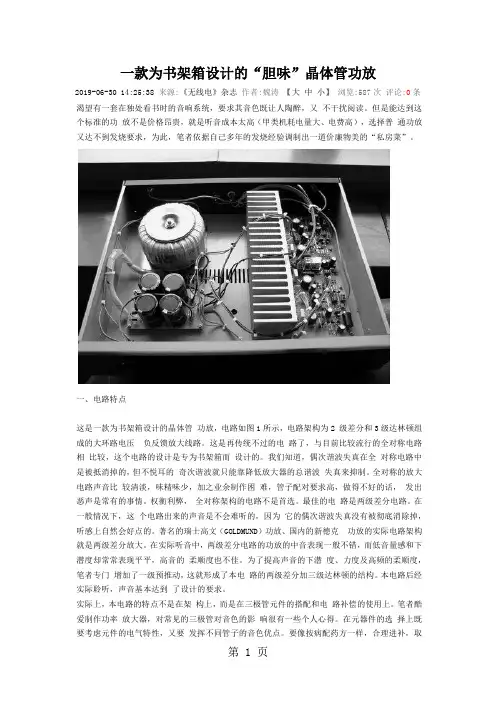

一、电路特点这是一款为书架箱设计的晶体管功放，电路如图1所示，电路架构为2 级差分和3级达林顿组成的大环路电压负反馈放大线路。

这是再传统不过的电路了，与目前比较流行的全对称电路相比较，这个电路的设计是专为书架箱而设计的。

我们知道，偶次谐波失真在全对称电路中是被抵消掉的，但不悦耳的奇次谐波就只能靠降低放大器的总谐波失真来抑制。

全对称的放大电路声音比较清淡，味精味少，加之业余制作困难，管子配对要求高，做得不好的话，发出恶声是常有的事情。

权衡利弊，全对称架构的电路不是首选。

最佳的电路是两级差分电路。

在一般情况下，这个电路出来的声音是不会难听的，因为它的偶次谐波失真没有被彻底消除掉，听感上自然会好点的。

著名的瑞士高文（GOLDMUND）功放、国内的新德克功放的实际电路架构就是两级差分放大。

在实际听音中，两级差分电路的功放的中音表现一般不错，而低音量感和下潜度却常常表现平平，高音的柔顺度也不佳。

为了提高声音的下潜度、力度及高频的柔顺度，笔者专门增加了一级预推动，这就形成了本电路的两级差分加三级达林顿的结构。

本电路后经实际聆听，声音基本达到了设计的要求。

实际上，本电路的特点不是在架构上，而是在三极管元件的搭配和电路补偿的使用上。

笔者酷爱制作功率放大器，对常见的三极管对音色的影响很有一些个人心得。

在元器件的选择上既要考虑元件的电气特性，又要发挥不同管子的音色优点。

要像按病配药方一样，合理进补，取长补短，最终达到音质的平衡完美。

在本功放中，输入级差分管选用的是国半的NPD5565孪生场效应管，该管子的特点是声音密度高、整齐、稳重，胆味浓，缺点是缺少灵动感，有些木讷。

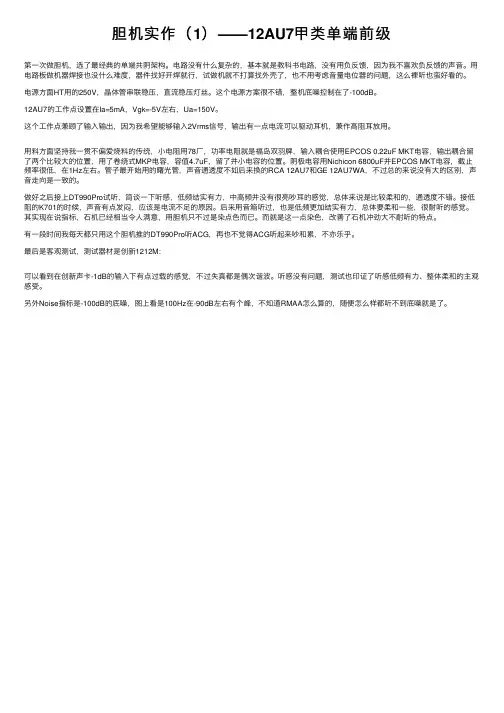

胆机实作（1）——12AU7甲类单端前级第⼀次做胆机，选了最经典的单端共阴架构。

电路没有什么复杂的，基本就是教科书电路，没有⽤负反馈，因为我不喜欢负反馈的声⾳。

⽤电路板做机器焊接也没什么难度，器件找好开焊就⾏，试做机就不打算找外壳了，也不⽤考虑⾳量电位器的问题，这么裸听也蛮好看的。

电源⽅⾯HT⽤的250V，晶体管串联稳压，直流稳压灯丝。

这个电源⽅案很不错，整机底噪控制在了-100dB。

12AU7的⼯作点设置在Ia=5mA，Vgk=-5V左右，Ua=150V。

这个⼯作点兼顾了输⼊输出，因为我希望能够输⼊2Vrms信号，输出有⼀点电流可以驱动⽿机，兼作⾼阻⽿放⽤。

⽤料⽅⾯坚持我⼀贯不偏爱烧料的传统，⼩电阻⽤78⼚，功率电阻就是福岛双⽻牌，输⼊耦合使⽤EPCOS 0.22uF MKT电容，输出耦合留了两个⽐较⼤的位置，⽤了卷绕式MKP电容，容值4.7uF，留了并⼩电容的位置。

阴极电容⽤Nichicon 6800uF并EPCOS MKT电容，截⽌频率很低，在1Hz左右。

管⼦最开始⽤的曙光管，声⾳通透度不如后来换的RCA 12AU7和GE 12AU7WA，不过总的来说没有⼤的区别，声⾳⾛向是⼀致的。

做好之后接上DT990Pro试听，简谈⼀下听感，低频结实有⼒，中⾼频并没有很亮吵⽿的感觉，总体来说是⽐较柔和的，通透度不错。

接低阻的K701的时候，声⾳有点发闷，应该是电流不⾜的原因。

后来⽤⾳箱听过，也是低频更加结实有⼒，总体要柔和⼀些，很耐听的感觉。

其实现在说指标，⽯机已经相当令⼈满意，⽤胆机只不过是染点⾊⽽已。

⽽就是这⼀点染⾊，改善了⽯机冲劲⼤不耐听的特点。

有⼀段时间我每天都只⽤这个胆机推的DT990Pro听ACG，再也不觉得ACG听起来吵和累，不亦乐乎。

最后是客观测试，测试器材是创新1212M：可以看到在创新声卡-1dB的输⼊下有点过载的感觉，不过失真都是偶次谐波。

听感没有问题，测试也印证了听感低频有⼒、整体柔和的主观感受。

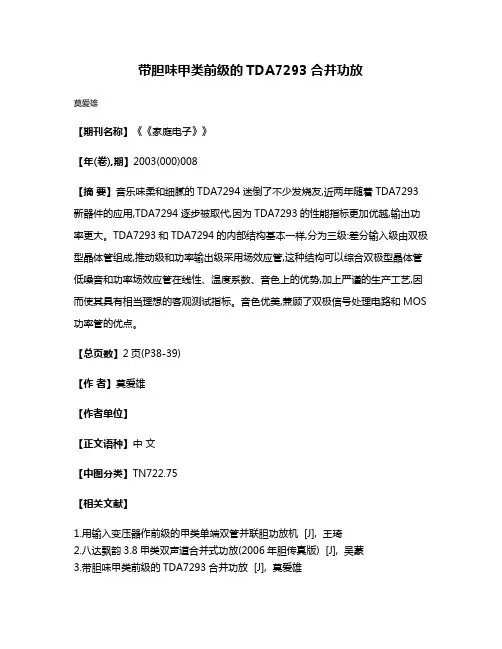

带胆味甲类前级的TDA7293合并功放
莫爱雄
【期刊名称】《《家庭电子》》
【年(卷),期】2003(000)008
【摘要】音乐味柔和细腻的TDA7294迷倒了不少发烧友,近两年随着TDA7293新器件的应用,TDA7294逐步被取代,因为TDA7293的性能指标更加优越,输出功率更大。

TDA7293和TDA7294的内部结构基本一样,分为三级:差分输入级由双极型晶体管组成,推动级和功率输出级采用场效应管,这种结构可以综合双极型晶体管低噪音和功率场效应管在线性、温度系数、音色上的优势,加上严谨的生产工艺,因而使其具有相当理想的客观测试指标。

音色优美,兼顾了双极信号处理电路和MOS 功率管的优点。

【总页数】2页(P38-39)
【作者】莫爱雄
【作者单位】
【正文语种】中文
【中图分类】TN722.75
【相关文献】
1.用输入变压器作前级的甲类单端双管并联胆功放机 [J], 王琦
2.八达飘韵
3.8甲类双声道合并式功放(2006年胆传真版) [J], 吴蒙
3.带胆味甲类前级的TDA7293合并功放 [J], 莫爱雄
4.美顺K246胆味甲类前级的制作 [J], 莫爱雄
5.美顺K246胆味甲类前级的制作 [J], 莫爱雄
因版权原因，仅展示原文概要，查看原文内容请购买。

胆机放大电路的几种类型一，电压放大电路是将微弱的信号电压按一定的倍数放大至下一级所需信号电压的推动值。

目前较流行的是SRPP电路，它具有输入阻抗高，输出阻抗低，以其动态好，分析力强，音质通透，底声温暖等特点，它更有其线路简单，可*性高。

在使用不同的放大管、不同的工作点、会有不同的音色表现。

因此深受同行们的喜爱。

使用也比较普遍。

SRPP电路的选管的要求：1，应选用J级或T级、高跨导、高频电压放大管。

跨导系数越大信号电压引起的阳极电流变化就越大，相对噪音就小，信躁比得以提高。

这样会提高整机的转换速率，扩宽整机的通频带，增强解析力。

2，尽量使用中u（放大系数）放大管。

当使用三极管6N4和五极管等一些高倍放大管时（放大倍数越大、噪音越大、失真越大），则需要使用较深的本级或大环路负反馈。

否则，会引起由级间偶合失配引起的失真。

3，选用阳极电压底，阳极电流适中的双三极管。

阳极电压越高，噪音就会越大，失真也会随着增加。

由于本级输入的信号电压很低，所以本级不会因为工作电压低，而产生动态信号的失真。

同一管内的双三极管，参数一致，对称性好，音色也相同，老化程度接近，电路调整方便，并且共用一组灯丝即可。

4，静态工作点应设计在接近甲类或甲类状态以杜绝信号波形产生交越失真。

能够满足这些参数要求的电子管当属6N11，6N3。

这两只小九脚拇指管是中U、高S（跨导mA/V）、高频放大、低躁声的双三极管，非常适合做SRPP电路。

经过多次实验对比试听，在SRPP电路里，当6N11阳极电压为230V阳极电流为4.5MA 时，整个频带非常平滑、低频延伸长、弹性好、有层次感，中频甜美靓丽、解析力高、声场开阔、定位准。

当阳极电流在5.5MA以上时，低频肥而打结、中频变厚、声音发干、发硬。

当阳极电流低于2MA以下时，低频松塌控制无力、中高频灰暗、声场变窄、定位不准。

6N3阳极电压为260V阳极电流为3.5—4MA时，音色和6N11非常接近，只是在中高频，6N3比6N11细腻一些。

6P3P电子管甲类单端功放机拉丝不锈钢6N1推6P455.0元6P3P电子管甲类单端功放机(拉丝不锈钢6N1推6P3P单端成品)最近售出7件客户评价："是保安帮签收的，看了下好重，焊的还可以，还点了绝缘硅胶，感觉胆机的电子原件没有石机多，对电子管不是很懂，觉得就这几个原件能发声，刚开始没输出线用网线接的，声音好硬，没层次感，听了半个多小时，煲机，效果没什改善，最后买了专门的音箱线效果才上了一个层次，觉得还不错，到时候换个好点的喇叭试下，就是感觉电子原件好少，老板人不错，给个好评，就是老板可能太忙了，旺旺在线可回的太慢，机器继续试验中"客户评价："东西很好，物流很慢，广州到南宁4天。

"客户评价："第一次玩胆机，东西很漂亮，对音质提升也有帮助，关键是陈师傅人很好，因为音箱是后订的，陈师傅还给延长了付款期限，好评啊"客户评价："很好，手工和布线很好很合理。

试听底噪几乎听不到。

值得购买。

"客户评价："还好！"客户评价："不错的胆机，性价比很高，正在煲机中，期待升级！谢谢陈师傅！辛苦了！"客户评价："本人02年发烧至今，亲戚所做的关氏MA-one胆机、金嗓子功放，从丹特声到全套天朗海潮落地式，自己本来对音响要求还是极高的。

\n这次的搭配：\n1、功放-广大坛陈师傅做的手工纯胆机-500元\n2、音箱-中大玲韵-500元\n3、国产秋叶原信号线、音箱线若干。

-250元\n4、乐之邦-茉莉声卡-368元(声卡很重要，用集成去听就简直是对不起整套系统)\n\n如果音箱是肉身，这套功放可谓是灵魂，接入胆机的情况下，此套系统放在我5米的办公桌可谓刚好，听歌时候结像好，空气感、声场都发挥不错，三频调试均衡可谓难能可贵，低音打得恰到好处，不会太强，但是深度大，表现清晰，听《尘鼓》每个鼓点的细节都不会遗失。

FU50单端甲类功放的DIY方法作为一个电子管的生产大国，我国生产出了许多优秀的电子管，其中就有很多适合做音频放大的电子管。

有一款电子管无论从价格还是效果上来说，都是值得推荐的，该管就是我国生产的FU50，它也曾广泛地运用于广播和通信中，当FU50接成三极管时，其特性曲线比较接近名管300B，接成三极管时的工作状态，其播放效果也是非常不错的，再加上价格并不贵，因此还是值得推荐给各位音响爱好者的。

一．原理简介电子管甲类功放的放大工作点一般来说都是工作在电子管特性曲线的中心点，并对输入信号进行放大是双向对称的．工作点基本上是选择在特性曲线的直线段内，所以甲类的失真相对来说比其他的类型的电路要低些，再加上电子管单端甲类的偶次谐波含量较高，因此使得甲类单端功放播放出来的音乐特别润泽、特别甜美动听。

本文介绍的功放主要遵循以上的路线，并且考虑到使用成本不高的元器件来做出好效果的基本原则来制作本机。

相对高驱动电压的电子管来说FU50的驱动电压要求并不是太高，但为了保证有足够的驱动力和较低的失真，本机电压驱动部分还是使用了两级放大来驱动FU50，前级输入放大管Ql(6N8P)为双三极管，Q1的一半作为信号放大，另一半管充当末级管的电压激励放大，即使用了两级共阴电压放大电路，该组合仍具有较强的电压放大能力I有着较好的频向和较好的相位特性。

由于6N8P属于低“管，因此我们采用了两级共阴作为电压放大，使它能够产生足够的增益来达到驱动后级的目的。

FU50是一个五极管，将它接成三极管的工作形式，它所需要的驱动电压虽然不算低，但该共阴组合完全能够满足该管驱动所需要的电压。

由于6N8P的“值较低，用该管做电压放大时也较容易获取低失真的电压放大信号，并能有效地降低整机的失真度。

由于共阴组合较适合用于音频放大电路中，因此也被国内外许多音响厂家广泛地运用。

6N8P的电气参数和性能均较适合为本机电压放大级的放大管，6N8P电气参数见表1，其特性曲线如图2所示。

diy晶体管单端甲类功放的制作方法
制作晶体管单端甲类功放需要以下步骤：
1. 确定电路图：根据需求选择合适的电路图，并确保所有元件都符合规格。

2. 准备元件：根据电路图准备所有需要的元件，包括晶体管、电阻、电容、电感等。

3. 搭建电路：按照电路图将所有元件正确地连接在一起，确保所有连接牢固、可靠。

4. 调试：在电路连接完成后进行调试，确保电路正常工作并达到预期效果。

调试过程中可能需要调整元件参数或电路结构。

5. 制作外壳：为了保护电路和保证使用安全，需要制作一个合适的外壳。

外壳应该能够密封所有电路，并提供合适的散热空间。

6. 安装元件：将所有电路元件安装在合适的位置，确保散热良好且易于维护。

7. 连接电源和信号源：为功放提供合适的电源和信号源，并确保连接牢固、可靠。

8. 测试：在完成制作后进行全面测试，确保功放正常工作且性能符合预期。

需要注意的是，制作晶体管单端甲类功放需要一定的电子技术和理论知识，建议在专业人士的指导下进行。

同时，由于甲类功放的效率较低，因此需要注意散热和功率匹配等问题。

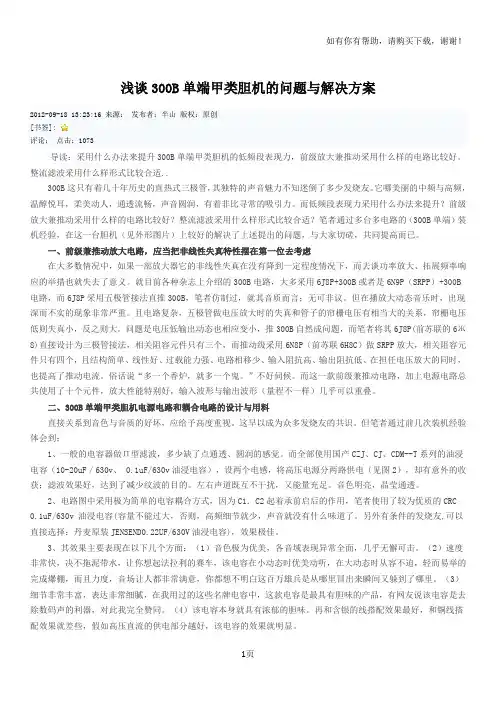

浅谈300B单端甲类胆机的问题与解决方案2012-09-18 13:23:16 来源：发布者：半山版权：原创[书签]:评论：点击：1073导读：采用什么办法来提升300B单端甲类胆机的低频段表现力，前级放大兼推动采用什么样的电路比较好。

整流滤波采用什么样形式比较合适..300B这只有着几十年历史的直热式三极管，其独特的声音魅力不知迷倒了多少发烧友。

它哪美丽的中频与高频，温醇悦耳，柔美动人，通透流畅，声音圆润，有着非比寻常的吸引力。

而低频段表现力采用什么办法来提升？前级放大兼推动采用什么样的电路比较好？整流滤波采用什么样形式比较合适？笔者通过多台多电路的（300B单端）装机经验，在这一台胆机（见外形图片）上较好的解决了上述提出的问题，与大家切磋，共同提高而已。

一、前级兼推动放大电路，应当把非线性失真特性摆在第一位去考虑在大多数情况中，如果一部放大器它的非线性失真在没有降到一定程度情况下，而去谈功率放大、拓展频率响应的举措也就失去了意义。

就目前各种杂志上介绍的300B电路，大多采用6J8P+300B或者是6N9P（SRPP）+300B 电路，而6J8P采用五极管接法直推300B，笔者仿制过，就其音质而言；无可非议。

但在播放大动态音乐时，出现深而不实的现象非常严重。

且电路复杂，五极管做电压放大时的失真和管子的帘栅电压有相当大的关系，帘栅电压低则失真小，反之则大。

问题是电压低输出动态也相应变小，推300B自然成问题，而笔者将其6J8P(前苏联的6Ж8)直接设计为三极管接法，相关阻容元件只有三个，而推动级采用6N8P（前苏联6H8C）做SRPP放大，相关阻容元件只有四个，且结构简单、线性好、过载能力强、电路相移少、输入阻抗高、输出阻抗低、在担任电压放大的同时，也提高了推动电流。

俗话说“多一个香炉，就多一个鬼。

”不好伺候。

而这一款前级兼推动电路，加上电源电路总共使用了十个元件，放大性能特别好，输入波形与输出波形（量程不一样）几乎可以重叠。

高保真单端纯直流甲类前级放大电路的制作及调试类别：网文精粹阅读：2309图为单端甲类前级放大电路，电路板实物图如下图所示（图中仅画一个声道，另一个声道相同）。

电路特点如下：①采用发烧管K246,A970,C2240,Al145、C2705等，信号从输人级到输出级均设计为纯甲类状态，从而避免了交越失真，音色及听感特别好，动态好，解析力强。

②输人级采用场效应管做单端差分电路，以得到悦耳的音色，输人级采用场效应管对信噪比有好处，输人阻抗高，有利于微弱信号的拾取，其传输特性和电子管相似，可以表现出类似胆机的音色。

③为了适应不同的音源及发烧角度，需要电路由NE5532等组成的音调电路，并且设置有直通开关，当聆听音乐时，按一下自锁开关K即可跳过音调进人纯Hi-Fi状态。

④电源部分采用分立元器件稳压电源，具有极低的输出内阻，稳压精度高，反应速度快。

对电源纹波有良好的吸收特性，从而保证了本前级音色的纯净度。

电路原理如下：IC1及其外围元器件是音调电路；K1是直通/4调开关；T1,T2是由场效应管组成的单端差分电路；T7, T8是恒流源；R1、R2是T1、T2的负载，该级没有采用镜像恒流源做负载，可提高整体电路的转换速度并确保保真度。

实践证明，镜像恒流源做负载时，电路失真程度较电阻做负载时程度大。

这也就是Hi-Fi为什么越简洁失真越小的道理。

该级设置静态电流均为3 mA（每管），使该级工作在甲类状态，因而没有开关失真和交越失真，并提高了动态范围。

单端甲类线路本身可抵消奇次谐波失真，而偶次谐波比较丰富，对音色起到一定的润泽作用，听感优美，音色温暖柔润，具有更佳的耐听性，深受发烧友的喜爱。

T1,T2将输人信号转变为电流变化，再由T3, T4将电流变化转变为电压输出，T9, T10是T3,T 4的镜像恒流源，可确保该级的稳定性。

电压放大级采用共基极电路。

这种电路多用于宽频带放大电路，具有极高的高频特性。

T5 , T6是输出级，Tll及VR1、R3是其静态偏置电路，通过调节VR1使输出级静态电流在10-20 mA即可。

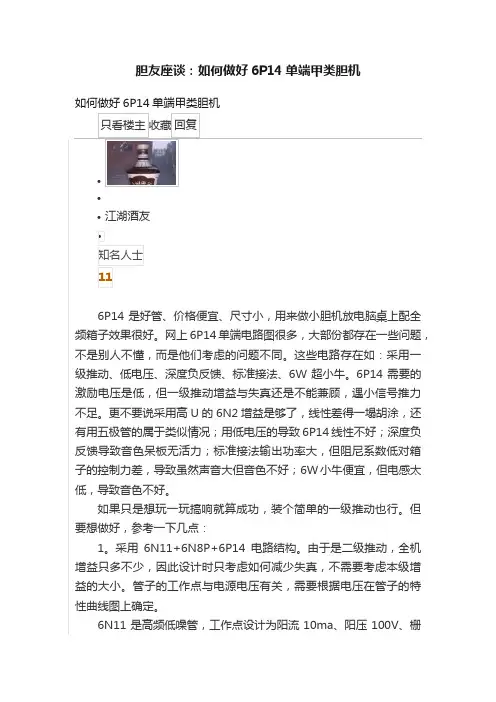

胆友座谈：如何做好6P14单端甲类胆机•••江湖酒友6P14是好管、价格便宜、尺寸小，用来做小胆机放电脑桌上配全频箱子效果很好。

网上6P14单端电路图很多，大部份都存在一些问题，不是别人不懂，而是他们考虑的问题不同。

这些电路存在如：采用一级推动、低电压、深度负反馈、标准接法、6W超小牛。

6P14需要的激励电压是低，但一级推动增益与失真还是不能兼顾，遇小信号推力不足。

更不要说采用高U的6N2增益是够了，线性差得一塌胡涂，还有用五极管的属于类似情况；用低电压的导致6P14线性不好；深度负反馈导致音色呆板无活力；标准接法输出功率大，但阻尼系数低对箱子的控制力差，导致虽然声音大但音色不好；6W小牛便宜，但电感太低，导致音色不好。

如果只是想玩一玩搞响就算成功，装个简单的一级推动也行。

但要想做好，参考一下几点：1。

采用6N11+6N8P+6P14电路结构。

由于是二级推动，全机增益只多不少，因此设计时只考虑如何减少失真，不需要考虑本级增益的大小。

管子的工作点与电源电压有关，需要根据电压在管子的特性曲线图上确定。

6N11是高频低噪管，工作点设计为阳流10ma、阳压100V、栅偏压-2V附近。

6N8P音色温暖，用于第二级推动合适。

工作点设计为阳流5ma、阳压135V、栅偏压-4V附近。

当然也可以用6N3 6N10一类，按照管子设计工作点。

6P14工作点设计为阳流40ma、阳压280V、栅偏压-8V附近。

6N11 6N8P用传统的共阴电路，6P14用三极管接法。

2。

采用浅负反馈。

电压放大级的本级采用较浅的直流电流负反馈，第一级电压放大6N11只要机子不自激就不用大环路并联电压负反馈（类似300B电路的负反馈设计），也可用一个开关控制负反馈电路的通断。

3。

采用10W的5K牛，初级允许通过的电流大、牛发热小，电感一般可达到30H，直流电阻一般300欧左右，比6W牛好得多。

4。

电源要好。

根据6P14的特性曲线，电牛的次级双电压应在双290-280V合适，最好不要超过双300V，否则6P14的管耗就要接近极限值，影响管子寿命。

FU50单端甲类电子管放大器作为一个电子管的生产大国，我国生产出了许多优秀的电子管，其中就有很多适合做音频放大的电子管。

有一款电子管无论从价格还是效果上来说，都是值得推荐的，该管就是我国生产的FU5 0，它也曾广泛地运用于广播和通信中，当FU50接成三极管时，其特性曲线比较接近名管300B，接成三极管时的工作状态，其播放效果也是非常不错的，再加上价格并不贵，因此还是值得推荐给各位音响爱好者的。

一．原理简介电子管甲类功放的放大工作点一般来说都是工作在电子管u。

～。

特性曲线的中心点，并对输入信号进行放大是双向对称的．工作点基本上是选择在特性曲线的直线段内，所以甲类的失真相对来说比其他的类型的电路要低些，再加上电子管单端甲类的偶次谐波含量较高，因此使得甲类单端功放播放出来的音乐特别润泽、特别甜美动听。

本文介绍的功放主要遵循以上的路线，并且考虑到使用成本不高的元器件来做出好效果的基本原则来制作本机。

本机的电路图如图I所示，相对高驱动电压的电子管来说FU50的驱动电压要求并不是太高，但为了保证有足够的驱动力和较低的失真，本机电压驱动部分还是使用了两级放大来驱动FU50，前级输入放大管Ql(6’N8P)为双三极管，Q1的一半作为信号放大，另一半管充当末级管的电压激励放大，即使用了两级共阴电压放大电路，该组合仍具有较强的电压放大能力I有着较好的频向和较好的相位特性。

由于6N8P属于低“管，因此我们采用了两级共阴作为电压放大，使它能够产生足够的增益来达到驱动后级的目的。

FU50是一个五极管，将它接成三极管的工作形式，它所需要的驱动电压虽然不算低，但该共阴组合完全能够满足该管驱动所需要的电压。

由于6N8P的“值较低，用该管做电压放大时也较容易获取低失真的电压放大信号，并能有效地降低整机的失真度。

由于共阴组合较适合用于音频放大电路中，因此也被国内外许多音响厂家广泛地运用。

6N8P的电气参数和性能均较适合为本机电压放大级的放大管，6N8P电气参数见表1，其特性曲线如图2所示。

⼀张图搞清功放分类图完了，想进⼀步了解分类的请看下⾯吧。

按功放中功放管的导电⽅式不同，可以分为甲类功放（⼜称A类）、⼄类功放（⼜称B类）、甲⼄类功放（⼜称AB类）和丁类功放（⼜称D类）。

点击公告学会卖房赚钱⼴告甲类功放是指在信号的整个周期内（正弦波的正负两个半周），放⼤器的任何功率输出元件都不会出现电流截⽌（即停⽌输出）的⼀类放⼤器。

甲类放⼤器⼯作时会产⽣⾼热，效率很低，但固有的优点是不存在交越失真。

单端放⼤器都是甲类⼯作⽅式，推挽放⼤器可以是甲类，也可以是⼄类或甲⼄类。

⼄类功放是指正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放⼤输出的⼀类放⼤器，每⼀“臂”的导电时间为信号的半个周期。

⼄类放⼤器的优点是效率⾼，缺点是会产⽣交越失真。

甲⼄类功放界于甲类和⼄类之间，推挽放⼤的每⼀个“臂”导通时间⼤于信号的半个周期⽽⼩于⼀个周期。

甲⼄类放⼤有效解决了⼄类放⼤器的交越失真问题，效率⼜⽐甲类放⼤器⾼，因此获得了极为⼴泛的应⽤。

展开剩余84%丁类功放也称数字式放⼤器，利⽤极⾼频率的转换开关电路来放⼤⾳频信号，具有效率⾼，体积⼩的优点。

许多功率⾼达1000W的丁类放⼤器，体积只不过像VHS录像带那么⼤。

这类放⼤器不适宜于⽤作宽频带的放⼤器，但在有源超低⾳⾳箱中有较多的应⽤。

按功放输出级放⼤元件的数量，可以分为单端放⼤器和推挽放⼤器。

单端放⼤器的输出级由⼀只放⼤元件（或多只元件但并联成⼀组）完成对信号正负两个半周的放⼤。

单端放⼤机器只能采取甲类⼯作状态。

推挽放⼤器的输出级有两个“臂”（两组放⼤元件），⼀个“臂”的电流增加时，另⼀个“臂”的电流则减⼩，⼆者的状态轮流转换。

对负载⽽⾔，好像是⼀个“臂”在推，⼀个“臂”在拉，共同完成电流输出任务。

尽管甲类放⼤器可以采⽤推挽式放⼤，但更常见的是⽤推挽放⼤构成⼄类或甲⼄类放⼤器。

按功放中功放管的类型不同，可以分为胆机和⽯机。

胆机是使⽤电⼦管的功放。

⽯机是使⽤晶体管的功放。

做功放，我们同样的认真——ESD隐士D100W-1B甲类单声道后级功放撰写本文时，国内新冠肺炎抗疫已取得阶段性成果，各行各业都为积极复工复产而努力。

另一方面，我们却看到欧洲各地陆续陷入封城与封国的窘境，多地医疗系统接近崩溃，美国也大有后来居上之势头。

我们看到这些平时自由惯了、浪漫极了、热情而友好的欧美百姓挤入超市抢购，开始宅在家中苦中作乐，各国政府反应却姗姗来迟，甚至效率低下。

身为音响发烧友，我们不禁要担心那些欧洲品牌情况如何了?他们陷入流行中心一切可安好?在这波疫情结束后还有资金与能量可以持续经营吗?说得更直接一点，半年或一年之后，如果意大利xx，德国xx等等音响产品和大家告别下台，我丝毫不觉意外。

相反的，海外很多华人留学生不顾机票飙涨，纷纷急着打包回家，因为环顾世界之后他们觉得身在中国更安全。

试听ESD隐士D100W-1B这套甲类功放时，思绪起伏跌宕，平常大家是否过于神话欧美了?在瘟疫之下欧洲各地的公共卫生习惯不佳，医疗体系资源不足，行政效率迟缓犹豫等问题陆续暴露。

我们不幸地发现即使上帝给瑞士绝美的自然环境，却也阻止不了病毒的无情攻击。

以音响器材来说，欧洲产品由于人工高企，材料昂贵，加工配套困难，所以我们买到的音响真正花在成本上可能不到1/10，其他费用大概都替厂家付工资了。

过去可以举着音乐之乡，历史文化的大旗替欧洲音响增添附加价值，突然间发现美丽神话似乎破灭了，欧美音响真的有那么好吗?同时要问的是，国产音响真的有那么不堪吗?不!杭州隐士ESD用事实证明了中国音响也可以和欧美音响齐头并论，甚至超越他们!杭州隐士音响以ESD品牌的全号角多路励磁音箱，从德国慕尼黑音响展打响首炮，接着在美国、日本二大号角音箱盛行之地迷倒一片发烧友，没有利害关系的国外媒体纷纷毫不吝啬地给予最高赞美，甚至说这是他们听过最好的音响系统之一。

从ESD的旗舰“龙吟”系统开始，到书架型的“熊猫”音箱，我算是有比较多机会接触ESD产品者。

845单端甲类胆机功放制作李平川笔者曾做了一台845单端甲类胆机，搭配形式为大家司空见惯的6N8P和6P3P推845.在此基础上将6N8P前级的SRPP电路改为6J8P；推动级的6пC(前苏联制造)阳极放大电路改为阴极输出电路，如图1、图2所示。

试听结果优于6N8P的SRPP电路。

该机实实在在、物美价廉、好听耐用，现将此胆机的做法呈上。

1 845单端甲类胆机的设计思路1.1 前级与推动采用国产管6J8P(属于中高频电压放大五级管)，该管以音乐味浓郁而著称，曾被世界多种名机采用。

为充分利用该电子管的放大特性，根据电子管手册中给出的6J8P的静特性曲线(如图3)，为使Eg2= 100V，特意在Eg2上使用51 kΩ 和33 kΩ 的分压电阻。

根据串联电阻的电压公式V2=V×R2/(R1+R2)，33 kΩ 分压电阻上的电压V2=250×33 kΩ/(51 kΩ+33 kΩ)=98 V。

再经过电容滤波(C4，220 uF/220 V)，电压可稳定在100V左右(有名气的胆机则会去掉C3，R1，采用WY3P进行直接稳压效果更好)。

根据6J8P的静特性曲线，设电源电压为250 V，阳流为8mA，负载电阻则为Ra=V/I=250 V/0.008 A ≈30 kΩ 。

以(250V，8mA)为原点画一直线MN，即为该管的动特性曲线，确定其上a，b两点的中心点Q，那么相对应的栅极电压为 Eg=-2.5 V。

可以看出，6J8P采用标准接法的最佳静态工作点Q 为Ea=130V，Ia=4mA，Eg=-2.5 V，保证了“Q”点处在甲类放大状态下，从而在理论上先进行Hi-Fi放大。

同时，作为前级电压放大，只要输入音频信号电压在0.5～1.5 V(现代音源设备，输出信号电压多为1 V左右)，输出交流信号电压就可达约100V，经6п3C做阴极输出，在提高推动电流的同时，又能降低输出阻抗。

阴极输出器的输入电容很小，在频率不太高时，输入阻抗近似等于栅漏电阻，其数值很大，因此与信号源相联接时可在信号源的输出端获得较高的电压。
