公路边坡常用支护方式及优缺点对比目前,我国山区高速公路建设迅猛发展。
在高等级公路的修建中,出现大量的深挖路堑与高填路堤边坡,其防护问题非常突出。
为了满足安全可靠和经济合理双重目标,对高边坡病害特征的深入分析和对其治理工程方案的慎重选择显得十分重要。
公路边坡沿公路分布的范围广,对自然环境的破坏范围大,如果在防护的同时,能够注意保护环境和创造环境,采用适当的绿化防护方法来进行,则会使公路具有安全、舒适、美观、与环境相协调等特点,也将会产生可观的经济效益、社会效益和生态效益。
对公路边坡进行防护,必须考虑以下问题:①边坡稳定:保护路基边坡表面免受雨水冲刷,减缓温差与温度变化的影响,防止和延缓软岩土表面的风化、破碎、剥蚀演变过程,从而保护路基的整体稳定性。
②环境保护:使工程对环境的扰乱程度减少到最小,并谋求人工构造物与自然环境相协调。
③综合效应:综合防光,防眩,防烟,诱导司机视线,改善景观等目的进行边坡绿化防护,充分发挥防护工程的综合效益。
1、工程防护1.1 抹面与捶面1.1.1适用条件:①对各种易于风化的软岩层(如泥质砂岩、页岩、千枚岩、泥质板岩等)边坡,当岩层风化不甚严重时;②所防护的边坡,本身必须是稳定的,但其坡面形状、陡度及平顺性不受限制;③所防护的边坡,必须是干燥、无地下水的岩质边坡。
1.1.2构造要求:①抹面厚度一般为5~7cm,捶面厚度为10~15cm,一般为等厚截面。
②抹面与捶面工程的周边与未防护坡面衔接处,应严格封闭。
如在其边坡顶部做截水沟,沟底与沟边也要做抹面或捶面防护。
③大面积抹面或捶面时,每隔5~10m应设伸缩缝。
1.2 灌浆与勾缝灌浆适用于石质坚硬、不易风化、岩层内部节理发育,但裂缝宽度较小的岩质路堑边坡。
勾缝适用于石质较坚硬、不易风化、张开节理不甚发育,且节理缝较大较深的岩石路堑边坡上。
1.3水泥土护坡1.3.1适用条件:①适用于粉土、粉砂、粉质粘土、粘土等填方边坡。
②易受洪水浸淹的路基填方边坡。
临时边坡临时支护措施临时边坡临时支护措施1. 引言临时边坡临时支护措施是在工程施工过程中,为了保障边坡的稳定性和工人的安全而采取的临时性支护措施。
本文将介绍一些常见的临时边坡临时支护措施,包括挡土墙、喷混凝土支护、钢支撑等。
2. 挡土墙挡土墙是一种常见的临时边坡支护措施,它是通过设置一道墙体来阻止土体滑坡和崩塌。
挡土墙可以采用不同的材料和结构形式,如混凝土挡土墙、钢板桩挡土墙等。
挡土墙通常由墙体和墙基组成,墙体可使用钢筋混凝土、预制混凝土板等材料,墙基则通过挖槽、灌注混凝土等方式来加固。
3. 喷混凝土支护喷混凝土支护是通过将混凝土喷射到边坡表面形成一个厚度较大的混凝土层,从而增强边坡的稳定性和抗滑性。
喷混凝土支护通常包括以下步骤:清理边坡表面、设置喷射管道、喷射混凝土等。
喷混凝土具有施工速度快、适应性广、成本相对较低等优点,因此在临时边坡支护中得到广泛应用。
4. 钢支撑钢支撑是一种常见的临时边坡支护措施,它通过设置钢材构件来支撑边坡,增强其稳定性。
钢支撑通常包括钢桩、钢板桩等形式。
钢桩可以打入地下形成桩墙,起到保护边坡的作用。
钢板桩则是将钢板沿边坡表面沉入土中形成墙体,起到固土和阻止滑坡的作用。
钢支撑具有承载能力强、施工方便等优点,可以在临时边坡支护中提供可靠的保障。
5. 其他支护措施除了以上介绍的挡土墙、喷混凝土支护和钢支撑,还有其他许多临时边坡临时支护措施可供选择,如土钉墙、锚杆支护、挤土桩等。
这些支护措施各有优缺点,需要根据具体情况选择合适的方式进行支护。
6. 总结临时边坡临时支护措施是工程施工中确保边坡稳定和工人安全的重要措施。
本文介绍了常见的挡土墙、喷混凝土支护、钢支撑等临时边坡临时支护措施,并提到了其他一些可选的支护方式。
在实际工程中,需要根据边坡的情况和要求选择适合的支护措施,并加强监测和维护,确保施工安全。
7. 挡网支护挡网支护是一种使用金属网格结构来固定边坡的临时边坡支护措施。
边坡处理方案边坡处理是指对地面陡坡或垮塌边坡进行工程修复、稳定和保护的一系列方法和措施。
边坡处理的主要目的是确保边坡的稳定性,防止边坡发生滑坡、崩塌等危险情况,从而保护周边环境和人员的安全。
本文将介绍几种常见的边坡处理方案。
1. 护坡工程护坡工程是边坡处理的一种重要方式。
它通过在边坡上设置防护措施,如护坡板、护坡砖、混凝土护坡墙等,来增加边坡的稳定性。
这些防护措施可以防止地面土壤被冲刷、侵蚀,进而保护边坡的结构和稳定性。
护坡工程还可以有效控制水流的排泄和集中,防止水流对边坡造成破坏。
2. 植被绿化植被绿化是一种常见的边坡处理方案,它通过在边坡上种植适应性强、具有深根固土作用的植物,来增加边坡的稳定性。
植被可以通过其根系牢固地固定住边坡土壤,减少土壤的侵蚀和滑动。
同时,植被还可以吸收大量水分,减少水流对边坡的冲刷作用,从而保护边坡的稳定性。
在选择植被时,需要考虑其对环境的适应性和生长速度。
3. 桩墙支护桩墙支护是边坡处理的一种常用方法。
它通过在边坡前方设置密集的桩墙,来增加边坡的稳定性。
桩墙可以通过承载土体的重力,减小边坡土体的压力,从而防止边坡滑动、坍塌。
桩墙支护的材料可以选择钢筋混凝土桩墙、钢板桩墙等,根据边坡的具体情况和工程要求来选择。
在施工时,还需要注意桩墙的基础处理和固结性。
4. 坡面排水坡面排水是保护边坡稳定的重要措施之一。
边坡面的积水会增加边坡土壤的重量,导致边坡的不稳定。
因此,需要设置适当的排水系统,将坡面的降水快速排除。
排水系统可以包括排水沟、排水管道等,根据边坡的具体情况和地理条件来选择。
排水沟和排水管道应设置在边坡的边缘或底部,将水流导向安全区域,从而保护边坡的稳定性。
5. 边坡监测与维护边坡处理方案的最后一步是边坡的监测与维护。
监测边坡的变形和稳定性,及时发现问题并采取相应的维护措施,是保障地质安全的重要环节。
边坡监测可以通过安装监测设备,如测斜仪、位移计等,记录边坡的变形和位移情况。

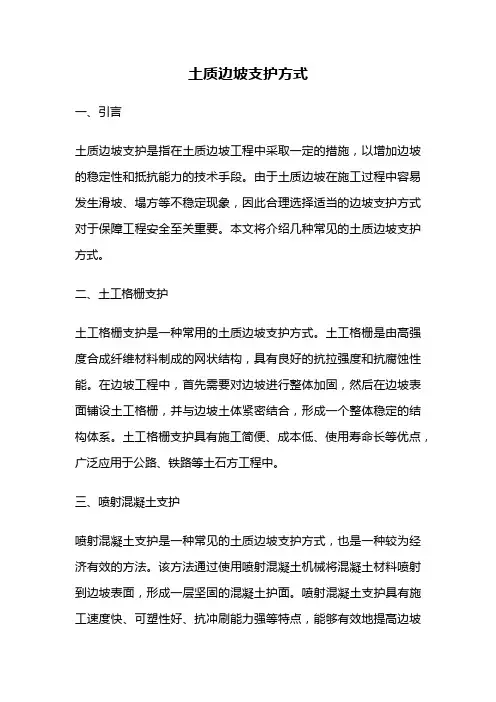

土质边坡支护方式一、引言土质边坡支护是指在土质边坡工程中采取一定的措施,以增加边坡的稳定性和抵抗能力的技术手段。
由于土质边坡在施工过程中容易发生滑坡、塌方等不稳定现象,因此合理选择适当的边坡支护方式对于保障工程安全至关重要。
本文将介绍几种常见的土质边坡支护方式。
二、土工格栅支护土工格栅支护是一种常用的土质边坡支护方式。
土工格栅是由高强度合成纤维材料制成的网状结构,具有良好的抗拉强度和抗腐蚀性能。
在边坡工程中,首先需要对边坡进行整体加固,然后在边坡表面铺设土工格栅,并与边坡土体紧密结合,形成一个整体稳定的结构体系。
土工格栅支护具有施工简便、成本低、使用寿命长等优点,广泛应用于公路、铁路等土石方工程中。
三、喷射混凝土支护喷射混凝土支护是一种常见的土质边坡支护方式,也是一种较为经济有效的方法。
该方法通过使用喷射混凝土机械将混凝土材料喷射到边坡表面,形成一层坚固的混凝土护面。
喷射混凝土支护具有施工速度快、可塑性好、抗冲刷能力强等特点,能够有效地提高边坡的稳定性和抗滑性能。
然而,喷射混凝土支护需要考虑混凝土与边坡土体的结合情况,以确保支护效果。
四、锚杆支护锚杆支护是一种常用的土质边坡支护方式,适用于边坡高度大、土质松散的情况。
该方法通过在边坡内部钻孔,然后将钢筋或钢绞线等材料嵌入孔内,再注入浆液固化,形成一种锚固结构,以增加边坡的抗滑能力。
锚杆支护具有施工简便、支护效果好、适应性强等优点,广泛应用于地铁、高速公路等土石方工程。
五、挡土墙支护挡土墙支护是一种常见的土质边坡支护方式,适用于边坡高度大、土质松散的情况。
挡土墙一般由混凝土、钢筋和土工布等材料构成,通过在边坡底部修建一道坚固的墙体,以阻挡边坡土体的滑动和塌方。
挡土墙支护具有结构稳定、抗滑性能好、可承受较大荷载等优点,常见于高速公路、铁路等工程中。
六、绿化植被支护绿化植被支护是一种环保且美观的土质边坡支护方式,适用于边坡高度较低、土质稳定的情况。
该方法通过在边坡表面种植适应性强的植物,形成一个具有根系结构的土体层,以增加边坡的稳定性和抗滑性能。

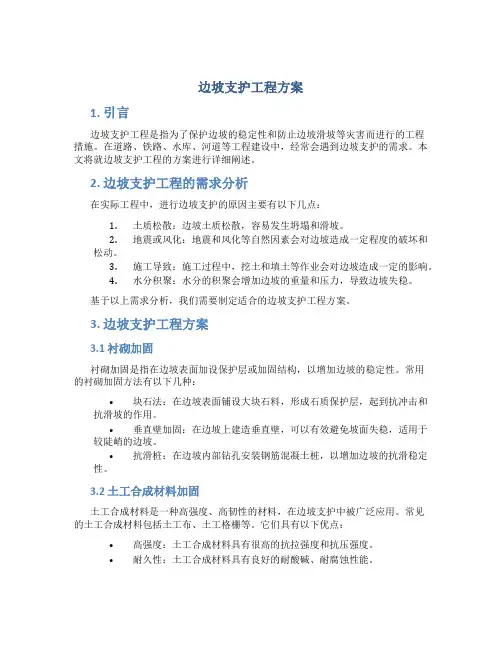

边坡支护课程设计边坡支护是土木工程中的一个重要课题,旨在保护边坡免受外界力的破坏,确保边坡的稳定。
本文将以边坡支护课程设计为标题,介绍边坡支护的基本概念、常见的边坡支护方法以及设计过程中需要考虑的因素。
一、边坡支护的基本概念边坡支护是指为了保护边坡的稳定,采取的各种措施和方法。
边坡是指地表上的斜坡,由于地质、气候等因素的影响,边坡易受到重力、水力、温度等外界力的作用,从而导致边坡的破坏。
边坡支护的目的就是通过采取各种措施,减少或阻止外界力对边坡的破坏作用,确保边坡的稳定。
二、常见的边坡支护方法1. 块石法:利用大块石头进行边坡的支护,可以起到抵抗滑坡和崩塌的作用。
块石法主要适用于边坡比较陡峭、坚硬,且坡面不易受水的侵蚀的情况。
2. 桩法:在边坡中安装桩体,通过桩体的承载力来抵抗外界力的作用,增强边坡的稳定性。
桩法适用于边坡土质较松软、易发生滑坡的情况。
3. 锚杆法:利用锚杆将边坡与内部土体连接起来,形成一个整体,增强边坡的稳定性。
锚杆法适用于边坡土质较松软、抗剪强度较低的情况。
4. 隔离带法:在边坡上设置隔离带,将边坡与外界隔离开来,减少外界力的作用。
隔离带法适用于边坡土质较松软、易受水的侵蚀的情况。
5. 植被法:通过种植植物来加固边坡,植物的根系可以增加土壤的黏聚力和抗剪强度,提高边坡的稳定性。
植被法主要适用于边坡土质较松软、易受水的侵蚀的情况。
三、边坡支护的设计过程边坡支护的设计过程主要包括以下几个步骤:1. 边坡稳定性分析:通过对边坡的地质、土质、坡度等因素进行分析,确定边坡的稳定性状况。
常用的分析方法有平衡法、极限平衡法等。
2. 确定设计参数:根据边坡的稳定性分析结果,确定边坡支护的设计参数,如块石的尺寸、桩的布置方式、锚杆的长度等。
3. 选择支护方法:根据边坡的具体情况和设计要求,选择合适的边坡支护方法,如块石法、桩法、锚杆法等。
4. 设计支护结构:根据选择的支护方法,进行支护结构的设计,包括支护结构的布置、尺寸、材料等。
边坡支护安全技术交底一、背景边坡是道路建设中经常遇到的问题,而边坡的稳定性将直接影响到道路的运行安全。
因此,对于边坡的支护安全技术交底是非常必要的。
二、边坡支护安全技术2.1 边坡支护概述边坡支护是指通过对边坡进行加固和支护措施,以增强其稳定性,使其得到保护的一种措施。
通常,对于边坡,通过爆破、挖土以及变更斜坡角度等方式改变边坡形态均会导致边坡的稳定性变差,因此采用支护措施就成为边坡稳定性得到保护的主要方法之一。
2.2 边坡支护方法一般来说,边坡支护方法可以分为土工方法和非土工方法两类。
2.2.1 土工方法土工方法指的是通过对边坡周围的土壤进行处理以达到边坡稳定的一种方式。
具体土工方法包括:喷锚、钻孔加固、灌浆加固、坑道内部边坡支护等手段,其中灌浆加固是对高边坡进行加固的常见方法,可有效控制边坡变形及滑坡等事故。
2.2.2 非土工方法非土工方法指的是通过对边坡进行加固和支护的手段,但其依靠的不是土壤,而是其他具有较高力学强度的材料,如钢筋混凝土、钢结构、复合材料等。
其中,土钉墙和钢筋混凝土喷射支护是非土工方法中的常见手段,这些手段可以精细化、高效化地改善边坡稳定性。
2.3 常见边坡支护措施不同的边坡支护方法组合起来就形成了各种边坡支护措施,下面就来介绍几种常见的边坡支护措施。
2.3.1 土钉加固土钉加固是通过预埋钢筋的方法将土壤和钢筋进行协同作用,通过作用力将边坡死岩与地基层嵌固,达到加强边坡土体稳定的一种常见土工方法。
2.3.2 钢筋混凝土喷射支护钢筋混凝土喷射支护是通过喷射钢筋混凝土等高强度和高韧性材料方式进行边坡支护的方法。
这种方法可以有效地提高边坡的稳定性,被广泛应用于高速公路、双线铁路、隧道、桥梁、矿山等工程建设领域。
2.3.3 岩锚加固岩锚加固是通过在岩体中预埋张拉的钢筋增加岩体的支撑稳定性,从而达到对边坡进行加固的一种方法。
通常在岩石的抗拉强度较高时会采用岩锚加固进行支护。
三、边坡支护技术的注意事项在边坡支护过程中,有一些技术细节需要注意:3.1 工程方案设计在进行边坡支护工程前,需要进行科学可行的工程方案设计。
边坡稳定防护措施方案边坡稳定问题一直是工程建设过程中的重要难题。
在山区、高地以及公路、铁路等工程中,边坡的稳定性对整个工程的安全性和可持续性产生着重要的影响。
因此,为了确保边坡的稳定性,需要采取一系列的防护措施。
本文将探讨常见的边坡稳定防护措施方案,包括加固和改善边坡土体、减缓边坡的滑坡和崩塌行为以及增强边坡的抗震能力。
一、加固和改善边坡土体边坡的土体稳定性是保证边坡整体稳定的基础。
以下是几种常见的加固和改善边坡土体的措施:1. 排水系统:在边坡内部设置排水系统,以降低土体的饱和度,减少渗流对边坡稳定性的影响。
2. 植被覆盖:种植适当的植被,通过植物的根系来固定土壤颗粒,增强土体的抗剪强度。
3. 加固土体:可以采用钢筋混凝土喷射桩、灌浆加固等方法,提高土体的整体强度和稳定性。
二、减缓边坡的滑坡和崩塌行为为了减少边坡发生滑坡和崩塌的可能性,采取以下措施是必要的:1. 边坡表面覆盖材料:在边坡表面铺设防护材料,如草皮、地被植物等,以减缓降雨对土体的冲刷和侵蚀。
2. 防护墙:在边坡的底部设置防护墙,可以有效地防止土体的滑坡和崩塌,增强边坡的整体稳定性。
3. 增加支护措施:通过设置悬挂索网、嵌岩锚杆等支护措施,加固和牢固地固定边坡,减少滑坡和崩塌的风险。
三、增强边坡的抗震能力地震是导致边坡滑坡和崩塌的主要因素之一,采取以下措施可以增强边坡的抗震能力:1. 增加抗震设施:在边坡上设置抗震支撑、减震器等设施,以增加边坡的抗震能力,减小地震对边坡的破坏。
2. 结构调整:合理调整边坡的结构布局,通过增加岩石、混凝土等抗震材料的使用,增强边坡的整体抗震性能。
3. 加固边坡土壤:采用钢筋混凝土加固边坡中的土壤,提高边坡抗震能力,减少地震对边坡的影响。
结论边坡稳定是保障工程安全的关键之一。
通过加固和改善边坡土体、减缓滑坡和崩塌行为以及增强抗震能力等多种防护措施,可以有效地提高边坡的稳定性,降低工程风险。
然而,在实际工程施工过程中,应根据具体情况进行综合考虑和方案设计,确保防护措施的可行性和有效性。
边坡防护措施及其应用方案一、边坡防护措施的分类(一)植物防护植物防护是一种生态环保且经济有效的边坡防护方式。
通过在边坡上种植植被,可以有效地减少雨水对坡面的冲刷,增强土壤的稳定性。
常见的植物有草本植物、灌木和乔木。
例如,狗牙根、高羊茅等草本植物生长迅速,能快速覆盖坡面;紫穗槐、胡枝子等灌木根系发达,固土能力强;而杨树、柳树等乔木则可以提供更长期的防护效果。
(二)工程防护1、砌石防护包括干砌石和浆砌石两种形式。
干砌石施工简单,但稳定性相对较差;浆砌石则通过水泥砂浆将石块粘结在一起,稳定性较好,但成本相对较高。
常用于坡度较陡、易受水流冲刷的边坡。
2、混凝土防护可以采用现浇混凝土或预制混凝土板进行防护。
混凝土防护具有强度高、耐久性好的优点,但外观较为单调。
3、土钉墙防护通过在边坡中打入土钉,并在坡面铺设钢筋网喷射混凝土,形成一个复合的支护结构。
适用于土质边坡或破碎岩石边坡。
4、锚杆防护利用锚杆将不稳定的岩土体锚固在稳定的地层中,从而提高边坡的稳定性。
锚杆可以单独使用,也可以与其他防护措施结合使用。
(三)综合防护综合防护是将植物防护与工程防护相结合的方法,充分发挥两者的优势。
例如,在工程防护的基础上种植植被,既能增强防护效果,又能美化环境。
二、边坡防护措施的选择在选择边坡防护措施时,需要综合考虑多个因素,包括边坡的地质条件、坡度、高度、周围环境、工程造价以及防护要求等。
(一)地质条件不同的地质条件对防护措施的适应性不同。
例如,对于土质边坡,植物防护和土钉墙防护可能较为适用;而对于岩石边坡,锚杆防护和砌石防护可能效果更好。
(二)坡度和高度坡度较缓、高度较低的边坡,可以选择植物防护或简单的工程防护措施;坡度较陡、高度较高的边坡,则需要采用更加强有力的防护措施,如锚杆防护、混凝土防护等。
(三)周围环境如果边坡位于风景区或生态保护区,应优先考虑采用生态环保的植物防护措施,以减少对环境的破坏;如果边坡周围有建筑物或重要设施,防护措施的稳定性和可靠性要求则更高。

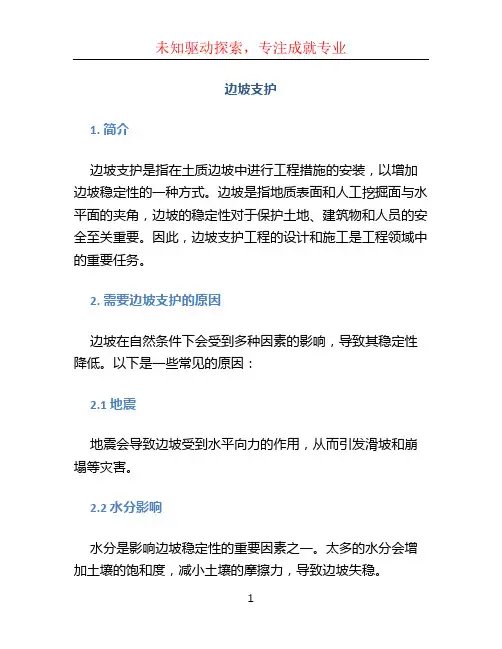

边坡支护1. 简介边坡支护是指在土质边坡中进行工程措施的安装,以增加边坡稳定性的一种方式。
边坡是指地质表面和人工挖掘面与水平面的夹角,边坡的稳定性对于保护土地、建筑物和人员的安全至关重要。
因此,边坡支护工程的设计和施工是工程领域中的重要任务。
2. 需要边坡支护的原因边坡在自然条件下会受到多种因素的影响,导致其稳定性降低。
以下是一些常见的原因:2.1 地震地震会导致边坡受到水平向力的作用,从而引发滑坡和崩塌等灾害。
2.2 水分影响水分是影响边坡稳定性的重要因素之一。
太多的水分会增加土壤的饱和度,减小土壤的摩擦力,导致边坡失稳。
2.3 地质构造地质构造的变化会导致边坡地层的不均匀性,从而使边坡受到不均匀的力的作用,导致边坡的滑动和崩塌。
3. 常用的边坡支护措施为了增加边坡的稳定性,工程师和施工人员采取了多种边坡支护措施。
以下是一些常用的措施:3.1 加固土质边坡加固土质边坡是最常见的边坡支护方法之一。
这种方法使用钢筋、钢板、混凝土等材料对土质边坡进行加固,增加边坡的强度和稳定性。
3.2 设置排水系统排水系统可以有效地控制边坡土壤中的水分。
通过设置排水管道和排水井,将水分导入到安全的区域,从而减少土壤的饱和度,增加边坡的稳定性。
3.3 增加边坡的摩擦力增加边坡的摩擦力可以有效地防止边坡的滑动和崩塌。
这可以通过在边坡表面铺设防滑材料,如钢筋网和岩石碎石等,来实现。
3.4 利用植被控制边坡植被的根系可以增加边坡土壤的固结力,并吸收和排水土壤中的水分。
通过种植草坪、树木和灌木等植被,可以提高边坡的稳定性。
4. 边坡支护工程的设计和施工步骤进行边坡支护工程的设计和施工需要经过一系列步骤,以确保工程的顺利进行。
以下是一般的设计和施工步骤:4.1 边坡勘测在进行边坡支护工程之前,首先需要对边坡进行详细的勘测。
这包括边坡的地质条件、坡度、土质特性等方面的调查和分析。
4.2 边坡稳定性分析根据边坡的勘测结果,进行边坡的稳定性分析。
公路边坡常见支护方法 目前,我国山区高速公路建设迅猛发展。在高等级公路的修建中,出现大量的深挖路堑与 高填路堤边坡,其防护问题非常突出。为了满足安全可靠和经济合理双重目标,对高边坡 病害特征的深入分析和对其治理工程方案的慎重选择显得十分重要。 公路边坡沿公路分布的范围广,对自然环境的破坏范围大,如果在防护的同时,能够 注意保护环境和创造环境,采用适当的绿化防护方法来进行,则会使公路具有安全、舒适、 美观、与环境相协调等特点,也将会产生可观的经济效益、社会效益和生态效益。 边坡设计应遵循“安全绿色、水土保持、恢复自然、环保之路”的设计原则。 对公路边坡进行防护,必须考虑以下问题: ①边坡稳定:保护路基边坡表面免受雨水冲刷,减缓温差与温度变化的影响,防止和 延缓软岩土表面的风化、破碎、剥蚀演变过程,从而保护路基的整体稳定性。 ②环境保护:使工程对环境的扰乱程度减少到最小,并谋求人工构造物与自然环境相 协调。 ③综合效应:综合防光,防眩,防烟,诱导司机视线,改善景观等目的进行边坡绿化 防护,充分发挥防护工程的综合效益。 1、工程防护 1.1 抹面与捶面[1] 1.1.1 适用条件: ①对各种易于风化的软岩层(如泥质砂岩、页岩、千枚岩、泥质板岩等)边坡,当岩 层风化不甚严重时; ②所防护的边坡,本身必须是稳定的,但其坡面形状、陡度及平顺性不受限制; ③所防护的边坡,必须是干燥、无地下水的岩质边坡。 1.1.2 构造要求: ①抹面厚度一般为 5~7cm,捶面厚度为 10~15cm,一般为等厚截面。 ②抹面与捶面工程的周边与未防护坡面衔接处,应严格封闭。如在其边坡顶部做截水 沟,沟底与沟边也要做抹面或捶面防护。 ③大面积抹面或捶面时,每隔 5~10m 应设伸缩缝。 1.2 灌浆与勾缝[1] 灌浆适用于石质坚硬、不易风化、岩层内部节理发育,但裂缝宽度较小的岩质路堑边 坡。 勾缝适用于石质较坚硬、不易风化、张开节理不甚发育,且节理缝较大较深的岩石路 堑边坡上。 1.3 水泥土护坡 1.3.1 适用条件: ①适用于粉土、粉砂、粉质粘土、粘土等填方边坡。 ②易受洪水浸淹的路基填方边坡。 ③可用于盐渍土地区。 1.3.2 构造要求:水泥土护坡厚度一般为 10~20cm.水泥掺量一般为 8%~15%,具体 掺量施工时根据现场试验确定。 1.4 护面墙[1] 1.4.1 适用条件: ①多用于易风化的云母岩、绿泥片岩、千枚岩及其它风化严重的软质岩层和较破碎的岩石地段,以防止继续风化; ②所防护的边坡本身必须是稳固的; ③护面墙有实体护面墙、孔窗式护面墙、拱式护面墙和肋式护面墙。实体护面墙适用 于一般土质及碎石边坡;空窗式护面墙用于边坡缓于 1:0.75,孔窗内可采用捶面(坡面干 燥时)或干砌片石;拱式护面墙用于边坡下部岩层较完整,而需要防护上部边坡者或通过 个别软弱地段时,边坡岩层较完整且坡度较陡时采用肋式护面墙。 1.4.2 构造要求: (1)实体护面墙 ①厚度视墙高而定,一般采用 0.4~0.6m,底宽一般等于顶宽加 H/10~H/20;单级护 墙的高度一般不超过 15m,多级护墙的总高度一般不超过 30m.
②沿墙身长度每隔 10m 设置一道 2cm 的伸缩缝,缝内用沥青麻筋填塞。在泄水孔后用 碎石和砂做成反滤层,以排除墙后排水。 ③修筑护面墙前,对所有的边坡清除风化层至新鲜岩层,对风化迅速的岩质(如云母 岩、绿泥片岩等)边坡,清挖出新鲜岩面后,应立即修筑护面墙。 ④顶部应用原土夯填,以免水流冲刷。 (2)孔窗式护面墙 孔窗式护面墙的窗孔通常为半圆拱形,高 2.5~3.5m,宽 2~3m,半径 1~1.5m.其基 础、厚度、伸缩缝等与实体护面墙相同,窗孔内视具体情况,采用干砌片石、植草或捶面。
(3)拱式护面墙 拱跨较小时(2~3m),拱圈可采用 10#水泥砂浆砌片石,拱高视边坡下面完整岩层高 度而定,拱跨较大时,可采用砼拱圈。 1.5 喷浆或喷射混凝土防护[1] 1.5.1 适用条件: ①适用于岩性较差、强度较底、易风化或坚硬岩层风化破碎、节理发育、其表层风化 剥落的岩质边坡; ②当岩质边坡因风化剥落和节理切割而导致大面积碎落,以及局部小型坍塌、落石时, 可采用局部加固处理后,进行大面积喷浆(喷射混凝土)。 ③对于上部岩层风化破碎下部岩层坚硬完整的高大路堑边坡; ④不能承受山体压力,边坡须是稳定的。 1.5.2 构造要求: ①喷浆厚度不宜小于 1.5~2cm,喷射混凝土的厚度以 3~5cm 为宜。 ②为防止坡面水的冲刷,沿喷浆(喷射混凝土)坡面顶缘外侧设置一条小型截水沟。 ③浆体两侧凿槽嵌入岩层内。 1.6 喷锚防护[2] 1.6.1 适用条件: 凡易于喷浆(喷射混凝土)防护的岩质边坡,当岩层风化破碎严重、节理发育,在破 碎岩层较厚的情况下,如果继续风化,将导致坠石或小型崩塌,从而影响整个边坡的稳定 性。它具有较高的强度,较好的抗裂性能,能使坡面内一定深度内的破碎岩层得以加强, 并能承受少量的破碎体所产生的侧压力。 1.6.2 构造要求: ①为防止坡面水的冲刷,沿喷浆(喷射混凝土)坡面顶缘外侧设置一条小型截水沟。 ②锚固深度视边坡岩层的破碎程度及破碎层的厚度而定,用 1:3 的水泥沙浆固结。 ③喷浆厚度不小于 3cm,喷射混凝土的厚度不小于 5cm. ④锚杆的类型有树脂锚杆、全长砂浆锚杆、塑料锚杆、水泥锚杆和缝管锚杆。 ⑤提高锚杆承载力的措施主要有延长锚固段长度、二次压浆、采用端头扩大或多段扩 大头锚杆、重复高压灌浆和改变锚杆传力特征的剪力或压力型锚杆。其中二次压浆和重复 高压灌浆比较实用有效。 1.7 土钉墙[3] 土钉墙是一种较新式的结构物,它主要由“钉”(即锚杆)、混凝土面板(挂网喷射混 凝土)、锚板组成。 1.7.1 作用机理 通过规则排列的锚杆(“钉”)、面板、锚板将边坡一定范围内的土体进行原位加固, 形成一种复合结构式的墙——土钉墙,墙后土压力由土钉墙承担。 1.7.2 适用条件 主要适用于风化破碎较严重的岩石边坡,也可用于粉土、砾石和砂土边坡。承受土压 力一般,其最大优点是从上往下逐层开挖土石方并及时对边坡进行封闭加固,能有效减少 边坡因开挖临空而带来的英里释放,使边坡保持原来的稳定结构,避免坍塌。 1.7.3 构造要求: ①施工程序为:成孔-清孔-置筋-注浆-喷射第一层细石混凝土-装挂钢丝网-喷 射第二层细石混凝土; ②第一层细石混凝土厚 7~10cm,第二层细石混凝土厚 8cm.
1.8 预应力锚索梁[4] 预应力锚索梁是最近几年发展起来的一种新型加固措施。结构分为锚索和锚梁两部分。
