变压器工艺流程图变压器工艺流程图一、材料准备1. 选材：选择合适的矽钢片和绝缘材料。
2. 切割：将矽钢片按照设计要求进行切割，保证尺寸的精确度。
3. 清洗：使用溶剂清洗矽钢片，去除表面的灰尘和杂质。
二、绕制线圈1. 设计：根据设计要求确定线圈的匝数、规格和位置。
2. 绝缘处理：对线圈进行绝缘处理，以防止短路和跑丝。
3. 绕线：使用专业设备将线圈绕制在绝缘材料上，保证匝数的准确度和均匀度。
4. 绑扎：使用绑扎带固定线圈，防止松动。
三、组装1. 安装矽钢片：将切割好的矽钢片按照设计要求组装在绕制好的线圈周围，确保与线圈之间的间隙符合标准。
2. 绝缘处理：使用专业绝缘材料将线圈和矽钢片之间进行绝缘处理，防止短路。
3. 预埋件安装：根据设计要求，将预埋件安装在变压器的合适位置。
4. 密封：将变压器的上、下盖板与主体进行密封，确保变压器内部不会受到外部灰尘和潮气的侵入。
四、测试与检验1. 电性能测试：使用专业测量仪器对变压器的电性能进行测试，包括匝间电阻、匝间电容等。
2. 绝缘性能测试：测试变压器的绝缘电阻和介电强度，确保绝缘性能符合标准。
3. 外观检验：对变压器的外观进行检查，包括矽钢片的装配是否准确、绝缘材料是否完整、线圈是否有焊接不良等。
4. 发热试验：通过通电发热试验，检测变压器的散热性能和温升情况。
五、装配与包装1. 安装配件：根据设计要求，安装变压器的配件，如冷却风扇、温度传感器等。
2. 装箱：将成品变压器放入适当的包装箱中，确保产品的安全。
3. 标签打印：打印变压器的型号、规格和批次等信息，并粘贴在包装箱上。
4. 运输：将包装好的变压器运输到指定的仓库或客户地址。
六、质量控制1. 定期检查：对生产过程中的各个环节进行定期检查，及时发现和解决问题。
2. 过程控制：对每个生产工艺进行严格的控制，确保产品的质量可控。
3. 抽样检验：对成品进行随机抽样检验，确保产品符合标准要求。
4. 反馈改进：对发现的问题进行分析和改进，并向相关人员进行反馈。
变压器制作资料变压器是一种将电能从一个交流电路传输到另一个交流电路的电器。
它通过电感耦合来改变电压和电流的比例。
制作变压器需要一些基本的材料和工具，下面是制作变压器的一些资料。
材料：1. 铁芯：可以使用硅钢片制作铁芯，因为硅钢具有较高的磁导率和较低的磁滞损耗。
2. 绕线：可以使用铜线或铝线作为绕线材料。
这两种金属具有良好的导电性能和适当的耐高温性能。
3. 绝缘材料：用于绝缘绕线和隔离铁芯的绝缘材料，如绝缘纸或绝缘漆。
4. 外壳：为了保护变压器并提高安全性，可以选择一个合适的外壳材料，如塑料或金属。
工具：1. 绕线工具：可以使用绕线机或手动绕线工具来完成绕线工作。
2. 焊接工具：用于连接绕线和连接绕线与引线的焊接工具。
3. 绝缘工具：用于剥离绕线末端的绝缘层的工具。
4. 测试工具：用于测试变压器的工作状态和性能的工具，如万用表或示波器。
5. 切割工具：用于切割铁芯和调整绕线长度的工具。
制作步骤：1. 准备铁芯：根据设计要求切割硅钢片，然后堆叠在一起以形成一个闭合的铁芯结构。
2. 绕线：使用绝缘纸或绝缘漆绝缘铁芯，并使用绕线工具将绕线缠绕在铁芯上。
根据设计要求绕制初级绕组和次级绕组。
3. 连接引线：使用焊接工具将绕线与引线连接起来，以便将变压器与电路连接。
4. 绝缘处理：使用绝缘材料覆盖绕线和引线，确保绝缘性能符合要求。
5. 安装外壳：根据需要选择一个合适的外壳材料，并根据变压器尺寸将变压器放入外壳中。
6. 完工检查：使用测试工具检查变压器的绝缘性能、电阻、电压变化等参数，确保变压器正常工作。
这些是制作变压器的基本资料和步骤，制作变压器需要一定的专业知识和技术，因此建议在制作变压器前咨询专业人士或参考相关资料。
制作一个变压器是一个相对复杂的过程，需要仔细的计划和准备。
以下是进一步的详细资料和步骤，以帮助您更好地理解变压器制造过程。
设计阶段：在制作变压器之前，首先需要进行设计。
设计包括确定所需的电压变比、功率容量和铁芯尺寸。

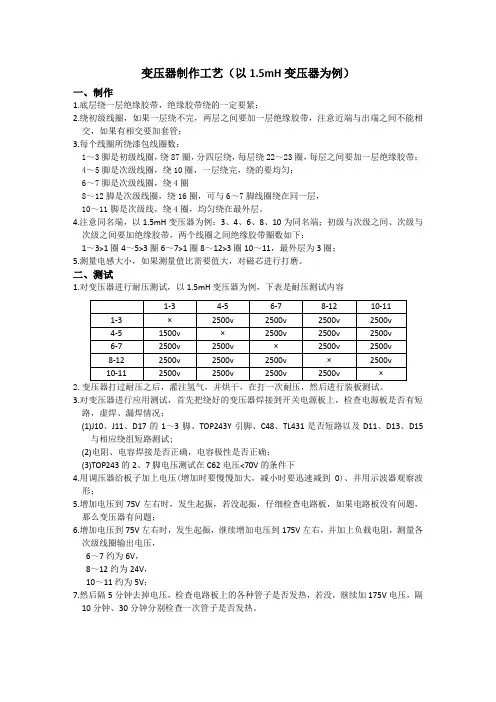

变压器制作工艺（以1.5mH变压器为例）一、制作1.底层绕一层绝缘胶带，绝缘胶带绕的一定要紧；2.绕初级线圈，如果一层绕不完，两层之间要加一层绝缘胶带，注意近端与出端之间不能相交，如果有相交要加套管；3.每个线圈所绕漆包线圈数：1～3脚是初级线圈，绕87圈，分四层绕，每层绕22～23圈，每层之间要加一层绝缘胶带；4～5脚是次级线圈，绕10圈，一层绕完，绕的要均匀；6～7脚是次级线圈，绕4圈8～12脚是次级线圈，绕16圈，可与6～7脚线圈绕在同一层，10～11脚是次级线，绕4圈，均匀绕在最外层。
4.注意同名端，以1.5mH变压器为例：3、4、6、8、10为同名端；初级与次级之间、次级与次级之间要加绝缘胶带，两个线圈之间绝缘胶带圈数如下：1～3>1圈4～5>3圈6～7>1圈8～12>3圈10～11，最外层为3圈；5.测量电感大小，如果测量值比需要值大，对磁芯进行打磨。
二、测试1.对变压器进行耐压测试，以1.5mH变压器为例，下表是耐压测试内容2.变压器打过耐压之后，灌注氢气，并烘干，在打一次耐压，然后进行装板测试。
3.对变压器进行应用测试，首先把绕好的变压器焊接到开关电源板上，检查电源板是否有短路，虚焊、漏焊情况；(1)J10、J11、D17的1～3脚、TOP243Y引脚、C48、TL431是否短路以及D11、D13、D15与相应绕组短路测试;(2)电阻、电容焊接是否正确，电容极性是否正确；(3)TOP243的2、7脚电压测试在C62电压<70V的条件下4.用调压器给板子加上电压(增加时要慢慢加大，减小时要迅速减到0)、并用示波器观察波形；5.增加电压到75V左右时，发生起振，若没起振，仔细检查电路板，如果电路板没有问题，那么变压器有问题；6.增加电压到75V左右时，发生起振，继续增加电压到175V左右，并加上负载电阻，测量各次级线圈输出电压，6～7约为6V，8～12约为24V，10～11约为5V；7.然后隔5分钟去掉电压，检查电路板上的各种管子是否发热，若没，继续加175V电压，隔10分钟、30分钟分别检查一次管子是否发热。
变压器的工艺
变压器的制造工艺主要包括以下几个步骤：
1. 设计：首先根据使用需求和规格要求进行设计，确定变压器的参数、尺寸、线圈匝数等。
2. 材料准备：选取适用的磁性材料和绝缘材料，并进行规格切割、加工。
3. 绕线：将铜线或铝线按照设计要求绕制在铁芯上，形成主绕组和辅助绕组。
4. 绝缘处理：采用绝缘纸、绝缘漆等材料，对绕组进行绝缘处理，提高绕组的绝缘性能。
5. 组装：将铁芯和绕组组合在一起，确保变压器的结构稳定和电气性能良好。
6. 真空浸渍：将组装好的变压器放入真空浸渍装置中，进行真空抽气和浸渍处理，以提高绝缘性能和散热性能。
7. 装配和测试：安装相关附件和保护装置，进行各项电气性能测试，包括绝缘电阻、绕组电阻、高压测试等。
8. 调试和质检：对变压器进行调试，确保其工作正常。
同时进行质量检测和质
量控制，确保产品符合标准和要求。
9. 包装和出厂：对调试合格的变压器进行包装，标明产品型号、规格和性能参数等，并按照订单要求发货出厂。
以上是一般变压器的制造工艺，不同类型的变压器可能会有一些细微的差异。
工艺的精细化和自动化程度也会随着制造技术的不断发展而不断提高。
