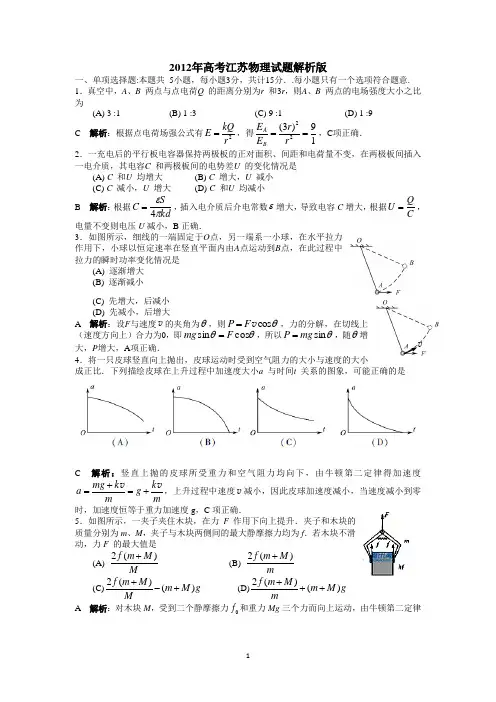

2012年高考江苏物理试题解析版一、单项选择题:本题共 5小题，每小题3分，共计15分．.每小题只有一个选项符合题意. 1．真空中，A 、B 两点与点电荷Q 的距离分别为r 和3r ，则A 、B 两点的电场强度大小之比为(A) 3 :1 (B) 1 :3 (C) 9 :1 (D) 1 :9C 解析：根据点电荷场强公式有2kQ E r =，得22(3)91A B E r E r ==，C 项正确．2．一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C 和两极板间的电势差U 的变化情况是(A) C 和U 均增大 (B) C 增大，U 减小 (C) C 减小，U 增大 (D) C 和U 均减小 B 解析：根据kd S C πε4=，插入电介质后介电常数ε增大，导致电容C 增大，根据CQU =，电量不变则电压U 减小，B 正确．3．如图所示，细线的一端固定于O 点，另一端系一小球，在水平拉力作用下，小球以恒定速率在竖直平面内由A 点运动到B 点，在此过程中拉力的瞬时功率变化情况是(A) 逐渐增大 (B) 逐渐减小(C) 先增大，后减小 (D) 先减小，后增大A 解析：设F 与速度v 的夹角为θ，则cos P F θ=v ，力的分解，在切线上（速度方向上）合力为0，即θθcos s in F mg =，所以θsin mg P =，随θ增大，P 增大，A 项正确．4．将一只皮球竖直向上抛出，皮球运动时受到空气阻力的大小与速度的大小成正比．下列描绘皮球在上升过程中加速度大小a 与时间t 关系的图象，可能正确的是C 解析：竖直上抛的皮球所受重力和空气阻力均向下，由牛顿第二定律得加速度mg k k a g m m+==+v v，上升过程中速度v 减小，因此皮球加速度减小，当速度减小到零时，加速度恒等于重力加速度g ，C 项正确．5．如图所示，一夹子夹住木块，在力F 作用下向上提升．夹子和木块的质量分别为m 、M ，夹子与木块两侧间的最大静摩擦力均为f ．若木块不滑动，力F 的最大值是(A)2()f m M M + (B) 2()f m M m +(C)2()()f m M m M g M +-+ (D)2()()f m M m M g m+++ A 解析：对木块M ，受到二个静摩擦力0f 和重力Mg 三个力而向上运动，由牛顿第二定律v得木块不滑动的最大加速度大小为m 2f Mga M-=①，对整体，受两个力，即力F 和整体重力()m M g +，由牛顿第二定律得()()F m M g m M a -+=+②，代入最大加速度即得力F的最大值2()m f m M F M+=，A 项正确．【解后反思】在使用牛顿第二定律解题时，加速度是联系运动和力的唯一纽带，是解同类问题的关键．当研究对象为系统时，正确选择隔离体尤为重要．力F 的最大值应该对应系统有最大加速度，依题意，系统间相互作用力为夹子与木块间的弹力和静摩擦力，静摩擦力存在最大值f ，因此系统的最大加速度由最大静摩擦力f 产生．对最大静摩擦力f ，夹子和木块同是受力体，木块是否滑动取决于木块能否获得与夹子相同的加速度，木块M 所受两个力的合力有最大值，因此以木块M 为隔离体进行受力分析可求系统的最大加速度．然后以整体为研究对象求力F 最简单，体现优先整体的解题思路．本题的易错点是使用牛顿第二定律列方程时漏掉重力，若①式中遗漏重力，则结果为D 项，若②式中遗漏重力，则结果为C 项．二、多项选择题:本题共4 小题，每小题4 分，共计16 分. 每小题有多个选项符合题意. 全部选对的得4 分，选对但不全的得2 分，错选或不答的得0 分.6．如图所示，相距l 的两小球A 、B 位于同一高度h (l ，h 均为定值)．将A 向B 水平抛出的同时，B 自由下落．A 、B 与地面碰撞前后，水平分速度不变，竖直分速度大小不变、方向相反．不计空气阻力及小球与地面碰撞的时间，则(A) A 、B 在第一次落地前能否相碰，取决于A 的初速度 (B) A 、B 在第一次落地前若不碰，此后就不会相碰 (C) A 、B 不可能运动到最高处相碰 (D) A 、B 一定能相碰AD 解析：平抛运动和自由落体在竖直方向上的运动是完全一样的，因此同一时刻两小球一定处于同一高度；水平方向上B 球不动，A 球向B 球运动，由于落地反弹时水平分速度不变，竖直分速度大小不变，因此水平方向A 球逐渐向B 球靠近，竖直方向两球总处于同一高度，所以A 、B 一定能相碰，B 项错D 项正确；A 、B第一次下落的时间t =A 球初速度0l t >v即0>v A 项正确；若022l nt ==v 其中1,2,3n = )，则恰好在B 球反弹回最高点时两球相遇，C 项错误．【解后反思】本题考查平抛运动和自由落体运动的相遇问题，并涉及到A 球与地面碰撞后反弹的斜上抛运动，如果考生从斜上抛运动的角度去考虑，问题会变得很复杂．解题时只须抓住平抛运动的特点——水平方向是匀速运动、竖直方向是自由落体运动，再与做自由落体运动的B 球相比较，就可以发现“同一时刻两球总处于同一高度”的规律，然后从A 球水平方向的运动就能顺利判断两球一定会相遇以及相遇时的位置．这就是转换角度看问题的方法，与转换研究对象道理是一样的，这样的转换在解决问题中能起到意想不到的最佳效果． 7．某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈1L 由火线和零线并行绕成．当右侧线圈2L 中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K ，从而切断家庭电路．仅考虑1L 在铁芯中产生的磁场，下列说法正确的有(A) 家庭电路正常工作时，2L 中的磁通量为零(B) 家庭电路中使用的电器增多时，2L 中的磁通量不变(C) 家庭电路发生短路时，开关K 将被电磁铁吸起(D) 地面上的人接触火线发生触电时，开关K 将被电磁铁吸起ABD 解析：因原线圈是双线绕法，所以家庭电路正常工作时通过1L 双线电流等大反向，产生的磁场相互抵消，故穿过1L 、2L 的磁通量为0，A 、B 正确；家庭电路短路时，1L 、2L 磁通量仍为0，2L 不能产生感应电流，C 错误；地面上的人接触火线发生触电时，1L 两根电线电流不等且变化，在线圈2L 中产生感应电流，经放大使开关K 被磁铁吸起，D 正确．8．2011年8月，“嫦娥二号”成功进入了环绕“日地拉格朗日点”的轨道，我国成为世界上第三个造访该点的国家．如图所示，该拉格朗日点位于太阳和地球连线的延长线上，一飞行器处于该点，在几乎不消耗燃料的情况下与地球同步绕太阳做圆周运动，则此飞行器的(A) 线速度大于地球的线速度(B) 向心加速度大于地球的向心加速度 (C) 向心力仅由太阳的引力提供 (D) 向心力仅由地球的引力提供AB 解析：飞行器与地球同步绕太阳做圆周运动，即角速度相等，根据r ω=v 可知轨道半径大的飞行器的线速度比地球大，A 正确；根据r a 2ω=可知B 正确；如果向心力仅由太阳提供，则飞行器的向心加速度2Ma Gr =小于地球，飞行器不能与地球同步，C 错；若向心力仅由地球引力提供，则飞行器只能绕地球做圆周运动，因此向心力由太阳和地球的引力的合力提供，C 、D 错误．9．如图所示，MN 是磁感应强度为B 的匀强磁场的边界．一质量为m 、电荷量为q 的粒子在纸面内从O 点射入磁场．若粒子速度为0v ，最远能落在边界上的A 点．下列说法正确的有(A)若粒子落在A 点的左侧，其速度一定小于0v(B)若粒子落在A 点的右侧，其速度一定大于0v(C)若粒子落在A 点左右两侧d 的范围内，其速度不可能小于02qBdm-v (D)若粒子落在A 点左右两侧d 的范围内，其速度不可能大于02qBdm+v BC 解析：当粒子以速度0v 垂直于MN 进入磁场时在边界上的落点最远，且最远距离为2R ，落在A 点，若粒子速度方向不垂直边界，且速度仍为0v ，则落点一定小于2R ，在A 点的左侧，A 错；若落点在A 点的右侧，由m R qB=v可知速度一定大于0v ，所以B 正确；若粒子落在A 点的左右两侧d 处，最远落点在A 点左侧，则垂直MN 进入时，轨迹直径为2R OA d =-，即2m OA d qB =-v，已知02m OA qB=v ，解得02qdB m -v v …，要保证以任意方向射入的粒子都能落在大于2R d -的范围内，则速度不可能小于02qdBm -v ，最远落点在A 点右侧，则垂直MN 进入时，轨迹直径为2R OA d =+，即2m OA d qB=+v，已知02m OA qB=v ，解得02qdB m +v v …，当速度大于02qdBm +v 但速度方向不垂直于磁场边界，则仍可落在此范围内，所以C 正确，D 错误．三、简答题:本题分必做题(第10、11 题) 和选做题(第12 题) 两部分，共计42 分. 请将解答填写在答题卡相应的位置.揖必做题铱 10．(8 分)如题10-1 图所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测．(1)在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整题10-2 图中多用电表的 _________(选填“A "、“B "或“C ")．(2)在用多用电表的直流电压挡探测黑箱a 、b 接点间是否存在电源时，一表笔接a ，另一表笔应 _________(选填““短暂”或“持续”)接b ，同时观察指针偏转情况．(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a 、b 时，多用电表的示数如题10-2图所示．请将记录表补充完整，并在答题卡的黑箱图中画出一种可能的电路．10．【答案】(1)A (2)短暂 （3）5.0（如图）解析：⑪使用多用电表前，发现指针不在左边“0”刻度线处，这是机械调零的问题，因此先要进行机械调零，选A ；⑫若黑箱内有电源，但不能知道电源的极性，因此必须用表笔“短暂”接触b ，若偏转则有电源，同时可以观察指针偏转的方向来判断电源极性；⑬10ac R =Ω，15bc R =Ω，说明内部元件为电阻，且 1.53bc ac ab R R R ==，连接如图所示。

2012年普通高等学校招生全国统一考试（江苏卷）物理解析一、单项选择题：1．解析：根据库仑定律2r kqQ F =，则2r kQ q F E ==，答案C 。

2． 解析：根据kd S C πε4=，电容C 增大，根据CQ U =，U 减小，答案B 。

3．解析：小球以恒定速率在竖直平面内运动则在圆轨迹切线方向（速度方向）合力为0，将重力和拉力正交分解有θθcos sin F mg =（F与速度v 的夹角为θ），则θθsin cos mgv Fv P ==，得P 随θ增大而P 增大。

答案A 。

4.解析：皮球向上运动所受重力与空气阻力方向都向下，根据牛顿第二定律m kv g a +=，随着v 的减小，a 减小，但最后不等于0。

加速度越小，速度减小得越慢，答案C 。

5．解析：整体法力——F 的最大产生的加速度最大有m m ma g m M F =+-)(，隔离法——对木块有m Ma Mg f =-2，解得M M m f F m )(2+=，答案A 。

二、多项选择题：6． 解析：根据平抛运动规律vt x =，221gt h =，所以h g v x 2=，若l x ≥，则第1次落地前能够相碰，所以取决于v ，A 正确；A 碰地后还可能与B 相碰，所以B 、C 错误，D 正确。

答案AD 。

7． 解析：因原线圈是双线绕法，所以家庭电路正常工作时1L 、2L 磁通量为0，A 、B 正确；家庭电路短路时，1L 、2L 磁通量仍为0，C 错误；地面上的人接触火线发生触电时，两根电线电流不等且变化，开关K 被磁铁吸起，D 正确。

答案ABD 。

8． 解析：根据r v ω=，此飞行器离太阳远距离大，A 正确；根据r a 2ω=，B 正确；向心力由太阳和地球的引力的合力提供，C 、D 错误。

答案AB 。

9． 解析：当粒子以速度0v 进入磁场时，如果垂直于MN 则落点最远在A 点，哪些不垂直于MN 进入磁场的粒子落点在A 点的左侧，所以A 错误；粒子落在A 点的右侧，速度一定大于0v ，B 正确；若粒子垂直MN 进入落在A 点的右侧d 处，、轨迹直径为d OA r +=2，即2d OA qB mv +=，已知20OA qB mv =，解得m qdB v v 20-=，不垂直MN 进时，mqdB v v 20->，所以C 正确，D 错误。

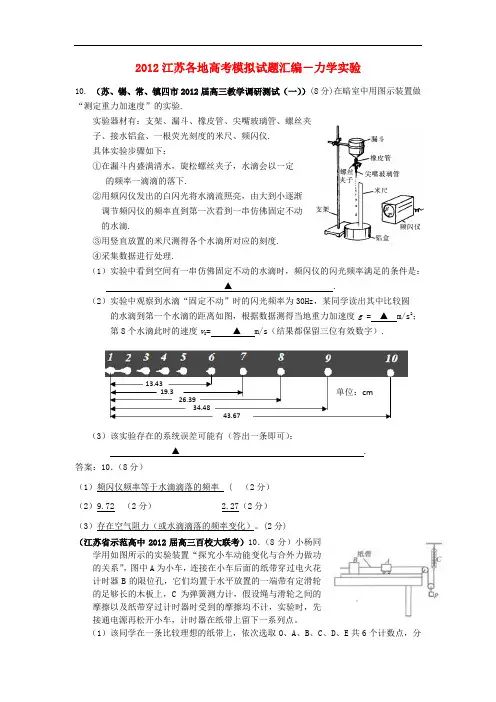

2012江苏各地高考模拟试题汇编－力学实验10. （苏、锡、常、镇四市2012届高三教学调研测试（一））(8分)在暗室中用图示装置做“测定重力加速度”的实验.实验器材有：支架、漏斗、橡皮管、尖嘴玻璃管、螺丝夹 子、接水铝盒、一根荧光刻度的米尺、频闪仪. 具体实验步骤如下：①在漏斗内盛满清水，旋松螺丝夹子，水滴会以一定 的频率一滴滴的落下.②用频闪仪发出的白闪光将水滴流照亮，由大到小逐渐 调节频闪仪的频率直到第一次看到一串仿佛固定不动 的水滴.③用竖直放置的米尺测得各个水滴所对应的刻度. ④采集数据进行处理.（1）实验中看到空间有一串仿佛固定不动的水滴时，频闪仪的闪光频率满足的条件是： ▲ .（2）实验中观察到水滴“固定不动”时的闪光频率为30Hz ，某同学读出其中比较圆的水滴到第一个水滴的距离如图，根据数据测得当地重力加速度g = ▲ m/s 2；第8个水滴此时的速度v 8= ▲ m/s （结果都保留三位有效数字）.（3）该实验存在的系统误差可能有（答出一条即可）：▲ . 答案：10．（8分）（1）频闪仪频率等于水滴滴落的频率 ( （2分） （2）9.72 （2分） 2.27（2分） （3）存在空气阻力（或水滴滴落的频率变化）。

(2分)（江苏省示范高中2012届高三百校大联考）10．（8分）小杨同学用如图所示的实验装置“探究小车动能变化与合外力做功的关系”，图中A 为小车，连接在小车后面的纸带穿过电火花计时器B 的限位孔，它们均置于水平放置的一端带有定滑轮的足够长的木板上，C 为弹簧测力计，假设绳与滑轮之间的摩擦以及纸带穿过计时器时受到的摩擦均不计，实验时，先接通电源再松开小车，计时器在纸带上留下一系列点。

（1）该同学在一条比较理想的纸带上，依次选取O 、A 、B 、C 、D 、E 共6个计数点，分13.4319.326.3934.4843.67单位：cm别测量后5个计数点与计数点O 之间的距离，并计算了它们与O 点之间的速度平方差2v ∆（注：222AB v v v ∆=-），填入下表：请以2v ∆ 纵坐标，以s 为横坐标作了2v s ∆-图像，若测出小车质量为0.2kg ，结合图像可求得小车所受合外力的大小为 N 。

2012年江苏省高考物理试卷一、选择题详细信息1.难度：中等真空中，A、B两点与点电荷Q的距离分别为r和3r，则A、B两点的电场强度大小之比为（）A．3：lB．1：3C．9：lD．l：9详细信息2.难度：中等一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C和两极板间的电势差U的变化情况是（）A．C和U均增大B．C增大，U减小C．C减小，U增大D．C和U均减小详细信息3.难度：中等如图所示，细线的一端固定于O点，另一端系一小球．在水平拉力作用下，小球以恒定速率在竖直平面内由A点运动到B点．在此过程中拉力的瞬时功率变化情况（）A．逐渐增大B．逐渐减小C．先增大，后减小D．先减小，后增大详细信息4.难度：中等将一只皮球竖直向上抛出，皮球运动时受到空气阻力的大小与速度的大小成正比．下列描绘皮球在上升过程中加速度大小a与时间t关系的图象，可能正确的是（）A．B．C．D．详细信息5.难度：中等如图所示，一夹子夹住木块，在力 F 作用下向上提升．夹子和木块的质量分别为m、M，夹子与木块两侧间的最大静摩擦力均为f．若木块不滑动，力F的最大值是（）A．B．C．D．详细信息6.难度：中等如图所示，相距l的两小球A、B位于同一高度h（l、h 均为定值）．将A向B水平抛出的同时，B自由下落．A、B与地面碰撞前后，水平分速度不变，竖直分速度大小不变、方向相反．不计空气阻力及小球与地面碰撞的时间，则（）A．A、B在第一次落地前能否发生相碰，取决于A的初速度大小B．A、B在第一次落地前若不碰，此后就不会相碰C．A、B不可能运动到最高处相碰D．A、B一定能相碰．详细信息7.难度：中等某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L由火线和零线并行1中产生电流时，电流经放大器放大后，使电磁铁吸起铁质绕成．当右侧线圈L2，在铁芯中产生的磁场，下列说法正确开关K，从而切断家庭电路．仅考虑L1的有（）A．家庭电路正常工作时，L中的磁通量为零2中的磁通量不变B．家庭电路中使用的电器增多时，L2C．家庭电路发生短路时，开关K将被电磁铁吸起D．地面上的人接触火线发生触电时，开关K 将被电磁铁吸起详细信息8.难度：中等2011年8月，“嫦娥二号”成功进入了环绕“日地拉格朗日点”的轨道，我国成为世界上第三个造访该点的国家．如图所示，该拉格朗日点位于太阳和地球连线的延长线上，一飞行器处于该点，在几乎不消耗燃料的情况下与地球同步绕太阳做圆周运动．则此飞行器的（）A．线速度大于地球的线速度B．向心加速度大于地球的向心加速度C．向心力仅有太阳的引力提供D．向心力仅由地球的引力提供详细信息9.难度：中等如图所示，MN是磁感应强度为B的匀强磁场的边界．一质量为m、电荷量为q 的粒子在纸面内从O点射入磁场．若粒子速度为v，最远能落在边界上的A点．下列说法正确的有（）A．若粒子落在A点的左侧，其速度一定小于vB．若粒子落在A点的右侧，其速度一定大于vC．若粒子落在A点左右两侧d的范围内，其速度不可能小于v-D．若粒子落在A点左右两侧d的范围内，其速度不可能大于v+二、填空题详细信息10.难度：中等如图1所示的黑箱中有二只完全相同的电学元件，小明使用多用电表对其进行探测．（1）在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整如图2中多用电表的（选填“A”、“B”或“C“）．（2）在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应（选填“短暂”或“持续”）接b，同时观察指针偏转情况．（3）在判定黑箱中无电源后，将选择开关旋至“×l”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图2所示．请将记录表补充完整，并在答题卡的黑箱图中画出一种可能的电路．两表笔接的接点多用电表的示数a，b Ωa，c 10.0Ωb，c 15.0Ω三、解答题详细信息11.难度：中等为测定木块与桌面之间的动摩擦因数，小亮设计了如图所示的装置进行实验．实验中，当木块A位于水平桌面上的O点时，重物B刚好接触地面．将A 拉到P 点，待B稳定后静止释放，A最终滑到Q点．分别测量OP、OQ的长度h和s．改变h，重复上述实验，分别记录几组实验数据．（1）实验开始时，发现A释放后会撞到滑轮．请提出两个解决方法．（2）请根据下表的实验数据作出s-h关系的图象．h/cm 20.0 30.0 40.0 50.0 60.0s/cm 19.5 28.5 39.0 48.0 56.5（3）实验测得A、B的质量分别为m=0.4kg、M=0.50kg．根据s-h图象可计算出A木块与桌面间的动摩擦因数μ= ______ ．（结果保留一位有效数字）（4）实验中，滑轮轴的摩擦会导致μ的测量结果 ______ （选填“偏大”或“偏小”）．四、选择题详细信息12.难度：中等下列现象中，能说明液体存在表面张力的有（）A．水黾可以停在水面上B．叶面上的露珠呈球形C．滴入水中的红墨水很快散开D．悬浮在水中的花粉做无规则运动．五、填空题详细信息13.难度：中等密闭在钢瓶中的理想气体，温度升高时压强增大．从分子动理论的角度分析，这是由于分子热运动的增大了．该气体在温度T1、T2时的分子速率分布图象如图所示，则T1 T2（选填“大于”或“小于”）．六、解答题详细信息14.难度：中等如图所示，一定质量的理想气体从状态A经等压过程到状态B．此过程中，气体压强p=1.0×105Pa，吸收的热量Q=7.0×102J，求此过程中气体内能的增量．七、选择题详细信息15.难度：中等选修3-4如图所示，白炽灯的右侧依次平行放置偏振片P和Q，A点位于P、Q 之间，B点位于Q右侧．旋转偏振片P，A、B两点光的强度变化情况是（）A．A、B均不变B．A、B均有变化C．A不变，B有变化D．A有变化，B不变．八、填空题详细信息16.难度：中等“测定玻璃的折射率”买验中，在玻璃砖的一侧竖直插两个大头针A、B，在另一侧再竖直插两个大头针C、D．在插入第四个大头针D时，要使它．题如图是在自纸上留下的实验痕迹，其中直线a、a′是描在纸上的玻璃砖的两个边．根据该图可算得玻璃的折射率n= ．（计算结果保留两位有效数字）九、解答题详细信息17.难度：中等地震时，震源会同时产生两种波，一种是传播速度约为3.5km/s的S波，另一种是传播速度约为7.0km/s的P波．一次地震发生时，某地震监测点记录到首次到达的P 波比首次到达的S波早3min．假定地震波沿直线传播，震源的振动周期为1.2s，求震源与监测点之间的距离x和S 波的波长λ．十、选择题详细信息18.难度：中等3-5如图所示是某原子的能级图，a、b、c为原子跃迁所发出的二种波长的光．在下列该原子光谱的各选项中，谱线从左向右的波长依次增大，则正确的是（）A．B．C．D．十一、填空题详细信息19.难度：中等一个中子与某原子核发生核反应，生成一个氘核，其核反应方程式为；该反应放出的能量为Q，则氘核的比结合能为．十二、解答题详细信息20.难度：中等A、B两种光子的能量之比为2：l，它们都能使某种金属发生光电效应，且所产生的光电子最大初动能分别为EA 、EB．求A、B两种光子的动量之比和该金属的逸出功．详细信息21.难度：中等某兴趣小组设计了一种发电装置，如图所示．在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角α均为π，磁场均沿半径方向．匝数为N的矩形线圈abcd的边长ab=cd=l、bc=ad=2l．线圈以角速度ω绕中心轴匀速转动，bc和ad边同时进入磁场．在磁场中，两条边所经过处的磁感应强度大小均为B、方向始终与两边的运动方向垂直．线圈的总电阻为r，外接电阻为R．求：；（1）线圈切割磁感线时，感应电动势的大小Em（2）线圈切割磁感线时，bc边所受安培力的大小F；（3）外接电阻上电流的有效值I．详细信息22.难度：中等与轻杆相连，轻杆可在固定的槽内移动，与槽间的滑动摩擦力恒为f．轻杆向右移动不超过l时，装置可安全工作．一质量为m的小车若以速度v撞击弹簧，将导致轻杆向右移动l/4．轻杆与槽间的最大静擦力等于滑动摩擦力，且不计小车与地面的摩擦．（1）若弹簧的劲度系数为k，求轻杆开始移动时，弹簧的压缩量x；（2）求为使装置安全工作，允许该小车撞击的最大速度v；m（3）讨论在装置安全工作时，该小车弹回速度v′和撞击速度v的关系．详细信息23.难度：中等如图所示，待测区域中存在匀强电场和匀强磁场，根据带电粒子射入时的受力情况可推测其电场和磁场．图中装置由加速器和平移器组成，平移器由两对水平放置、相距为l的相同平行金属板构成，极板长度为l、间距为d，两对极板间偏转电压大小相等、电场方向相反．质量为m、电荷量为+q的粒子经加速电的平移器，最终从A点水平射入待测区压U加速后，水平射入偏转电压为U1域．不考虑粒子受到的重力．；（1）求粒子射出平移器时的速度大小v1（2）当加速电压变为4U时，欲使粒子仍从A点射入待测区域，求此时的偏转电压U；（3）已知粒子以不同速度水平向右射入待测区域，刚进入时的受力大小均为F．现取水平向右为x轴正方向，建立如图所示的直角坐标系Oxyz．保持加速电压为U不变，移动装置使粒子沿不同的坐标轴方向射入待测区域，粒子刚射入时的受力大小如下表所示．射入方向y -y z -z受力大小 F F F F请推测该区域中电场强度和磁感应强度的大小及可能的方向．。
