20.5磁生电课件

3.在电磁感应现象中，导体切割磁感
线运动时，产生了__感___应__电__流_____。
由此可见，在电磁感应现象中，
课堂习题
1、导体在磁场中运动一定会产生感应电流 （） 2、导体在磁场中做切割运动一定会产生感 应电流（ ） 3、闭合导体在磁场中做切割运动一定会产 生感应电流（ ） 4、闭合导体的一部分在磁场中做切割运动 一定会产生感应电流（ ）
5、下面的四个图中那些不会产生感应电流（ ）
（图中小圆表示闭合导体的一部分）
基本不动
结论
1、导体要做切割磁感线运动。
2、做切割磁感线运动的只能是闭 合电路的一部分导体
结论
电磁感应：闭合电路的一部 分导体在磁场里做切割磁感 线运动时，导体中就会产生 电流，这种现象叫电磁感应。 产生的电流就叫做感应电流
电流中感应电流的方向与导 体切割磁感线的运动方向和 磁场的方向有关
如果是因为电路中产生的电流太小，你有什 么办法改进实验？
英国物理学家法拉第在10 年中做了多次探索，1831年终 于取得突破，发现了利用磁场 产生电流的条件和规律。
根据这个发现，后来发明了 发电机，使人类大规模用电成为 可能，开辟了电气化的时代。
法拉第
法拉第（Michael Faraday， 1791—1867），英国物理学家、化 学家。
在1821—1831年间，法拉第进 行了多次实验，发现了电磁感应现 象。
检流计
增强磁场
线圈
通过实验发现：当导线在磁场中运动时，电路 中会产生电流。
一、电磁感应现象
1．闭合电路的一部分导体在磁场中做切割磁 感线运动时，导体中就产生电流，这是一种电磁感 应现象。
把磁感线想象成 一根根线，导线想象 成一把刀。

1、发现电流周围存在磁场的物理学家是（ ） A、奥斯特 B、焦耳 C、法拉第 D、安培
2、下列设备中利用电磁感应原理的是：（ ） A.电磁铁 B.电磁继电器 C.电动机 D.发电机
3.发电机的构造主要由_____________和 ___________组成,电能是由_________转 化得来的.
8.在电磁感应现象中，导体切割磁感
线运动时，产生了__感___应__电__流_____。
由此可见，在电磁感应现象中，
机__械__能__能转化为__电____能。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
24
谢谢大家
D 闭合导体在磁场中做切割磁感线运动
6、下列说法正确的是：（ ） A 交流电是指方向不变，大小发生改变的电 B 从电池中得到的是交流电 C 我国供生产和生活用的交流电的频率是60赫兹 D 交流发电机发出的电流是周期性变化的
7.感应电流的方向与_导__体___运__动__方___向
和_磁___感___线__方___向____有关。
体在磁场中做切割感 线运动时，导体中就 产生电流，这种现象 叫电磁感应，产生的 电流叫做感应电流。
实验结论
电磁感应条件
1
闭合电路的一部分导体
2
做切割磁感线运动
结论：
导体中的感应电流方 向与磁场方向有关，与 导体的运动方向有关
电磁感应现象的能量转化:
在电磁感应现象中，消耗了 机械能，但在闭合电路中产生了 电流，获得了电能，实现了从机 械能向电能的转化
20.5 磁 生 电
S
N
如果把电源“+”极与导线连接，可观察到 的现象是______________________,断开电 路则可观察到_______________________。

复习与思考
奥斯特发现电流的周围存在着磁场
即 电生磁
反过来磁场中能不能产生电流呢？
即 磁生电
英国物理学家法拉第从1822 年起，经过十年的努力，终于在 1831年发现了磁也能生电。
探究电流产生的条件
器材：
蹄形磁铁 导体灵敏电流计开关 导线
问题1 如何利用磁场获得电流？
静止 上下动 前后动 左右动
2、电磁感应现象中产生的 电流叫做感应电流。
3、感应电流的方向
电流的方向与____磁__场__方向 和___导__体__切_割__磁__感_线__运__动____方向 有关。
4、感应电流产生的条件
（1）电路闭合
（2）一部分导体在磁场里做切割 磁感线的运动
5、电磁感应中能量的转化
机械能转化为电能
课堂小结
1．闭合电路的一部分导体在磁场中做切割磁 感线运动时，导体中就会产生感应电流， 这是一 种电磁感应现象。
2．发电机利用了电磁感应原理发电，将其他 情势能转化为电能。
2、频率是50Hz
3、1个周期内电流方向变化2 次，1s内电流的方向变化100 次。
电磁感应现象的应用
变压器
自行车测速器 不用电手电筒
例：如图是动圈式麦克风的结构示意图。当 你对着它说话或唱歌时，人声带由于_______ 而产生的声音，通过__________传播到膜片， 使膜片以及与膜片相连的线圈在磁场中运动， 线圈的这种运动能产生随着声音变化而变化 的___________，线圈在运动中能量的转化情 况是_____________。
是不是导体在磁场中做什么样的 运动都可以产生电流呢？
导线运动情况
水平向左
水平向右 斜向上运动 斜向下运动
上下运动

灵敏电 流计
ቤተ መጻሕፍቲ ባይዱ
增强磁场
多匝 线圈
一、电磁感应现象
1．闭合电路的一部分导体在磁场中做切割磁感线运动时， 导体中就产生电流，这种由于导体在磁场中运动而产生电流的 现象叫做电磁感应现象。
2．电路中产生的电流叫做感应电流。
注：
电流中感应电流的方向与导体切割磁感线的
运动 方向和 磁感线 的方向有关
二、发电机
叫做 频率 。 我国电网以交流供电，频率 50Hz 。
3.发电机的构造
发电机由 转子 和 定子两部分组成。 大型发电机一般采用 线圈 固定、 磁极 旋转
的方式来发电。
4．发电机工作原理 铜环 电刷
4．发电机工作原理 铜环 电刷
当线圈在前半周转动 时，电流表指针偏转，表 明电路中产生了电流；当 线圈在后半周转动时，切 割磁感线方向相反，电流 表指针偏转方向相反。
发电机发电的过程是把其他情势能转化为电能的过程。

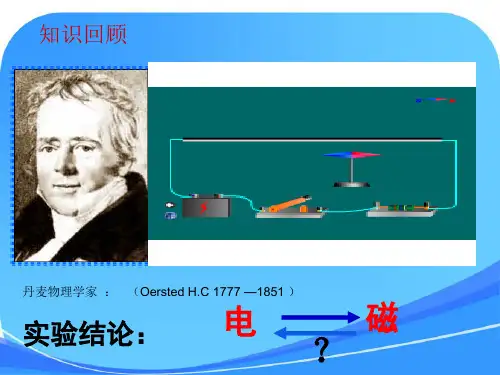

奥斯特发现电流的磁效应后，许多科学家都 在思索：既然电流能产生磁，那么磁能否产生电 呢？
奥斯特实验
电
磁
英国物理学家法拉第在10年中做 了多次探索，1831年终于取得突破， 发现了利用磁场产生电流的条件和规 律。
根据这个发现，后来发明了发电 机，使人类大规模用电成为可能，开 辟了电气化的时代。
法拉第（Michael Faraday， 1791—1867），英国物理学家、化学家。
在1821—1831年间，法拉第进行了多次实验， 发现了电磁感应现象。
发电机是如何发电的呢？
水力发电 风力发电
火力发电
实验探究 探究什么情况下磁能生电
电流表
检测是否 有电流
磁场
闭合电路
