摘要给水管网在整个工程总投资中占有很大比重一般约为50~80%，因为给水管网设计的正确与否，不仅关系到供水安全，也直接影响到给水工程的造价。

本次设计任务是对B市进行给水管道系统的初步设计。

按照城市规划平面图布置为环状管网，布置时保证供水安全可靠，且保证用户有足够的水量和水压。

布置无误后，进行给水管网的设计计算，其中包括用水量计算、二泵站设计计算、管网定线、管网水力计算、节点水压计算和消防事故校核等。

在进行了管网平差之后，确定管长、管径。

绘制出管网的平面布置图，纵剖面图等。

关键词：给水管网、管网布置、管网平差、控制点、管网核算目录1.前言------------------------------------------------------------------------------------62.设计任务与资料---------------------------------------------------------------------63.设计要求-------------------------------------------------------------------------------74.用水量计算----------------------------------------------------------------------------84.1 城市居民生活用水量----------------------------------------------------------84.1.1确定城市规划人口数及给水人---------------------------------------84.1.2 确定用水量标准-------------------------------------------------------84.2 工厂用水量----------------------------------------------------------------------84.3 其他用水量----------------------------------------------------------------------94.3.1浇洒道路用水量----------------------------------------------------------94.3.2 绿地用水量-------------------------------------------------------------104.4 设计用水量----------------------------------------------------------------------104.5 消防用水量----------------------------------------------------------------------115.一、二泵站供水方案设计及清水池容量计算------------------------------------115.1 一泵站供水方案设计-----------------------------------------------------------115.2二泵站供水方案设计-----------------------------------------------------------125.3 清水池容积计算-----------------------------------------------------------------136.管网定线--------------------------------------------------------------------------------157.管网水力计算--------------------------------------------------------------------------167.1 求比流量--------------------------------------------------------------------------167.2求沿线流量-----------------------------------------------------------------------167.3 求节点流量----------------------------------------------------------------------187.4 初分流量-------------------------------------------------------------------------198.管网核算--------------------------------------------------------------------------------208.1 最高时正常供水-----------------------------------------------------------------208.1.1最高用水时环状管网手工平差----------------------------------------208.1.2 改用平差软件进行最高时电算管网平差-------------------------218.1.3 计算水泵扬程----------------------------------------------------------218.2 消防流量核算--------------------------------------------------------------------228.2.1 加消防集中流量---------------------------------------------------------228.2.2 消防平差核算----------------------------------------------------------228.2.3 验证消防校核结-------------------------------------------------------228.3 事故校核--------------------------------------------------------------------------238.3.1 事故断水------------------------------------------------------------------238.3.2 事故平差核算---------------------------------------------------------268.3.2 验证事故校核结果----------------------------------------------------269.给水系统的水压关系-----------------------------------------------------------------279.1 最高日最高时的水压关系-----------------------------------------------------279.2消防校核时的水压关系--------------------------------------------------------289.3事故校核时的水压关系---------------------------------------------------------2810.最终平面布置图与干管水力坡线图----------------------------------------------2911.管材、接口、基础形式及构筑物的选用-----------------------------------------2912. 结束语---------------------------------------------------------------------------------29参考文献----------------------------------------------------------------------------------30致谢辞-------------------------------------------------------------------------------------31附录----------------------------------------------------------------------------------------311 前言给水管网设计的目的是掌握给水管网设计的步骤和方法,学会应用所学的理论、公式、标准、规范等来解决工程实际问题，培养独立工作的能力。

在进行管网布置中要考虑城市规划的影响、水源的影响、地形的影响，并且力求以最短距离敷设管线，以降低造价和供水能量费用。

该设计布置为环状管网，则进行管网平差，满足连续性方程和能量方程。

按照平均经济流速选取管径，也可用界限流量表来选择管径，进行管网的水力计算。

应进行消防和事故时的校核工作，用来满足供水要求，最终确定选择的管径大小。

2 设计任务与资料运用所学的给水管网的相关专业知识，进行B市给水管道系统的初步设计。

⒈条件图： 1：10000 城市平面图2.该城市位于湖南省，设计年限为2018年，2018年规划人口为 3万人，给水人口普及率为100%。

⒊城市居住房中的卫生设备情况：室内卫生设备情况（有给水、排水、淋浴、热水供应）；⒋城市中房屋的平均层数：7 层；⒌工业用水情况：城市中有下列工业企业，其位置详城市平面图；①工业区Ⅰ，生产用水量 1500 m3／d。

工人总数900 人，分三班工作，热车间占33.3 ％第一班300 人，使用淋浴者150 人；其中热车间100 人第二班300 人，使用淋浴者150 人；其中热车间100 人第三班300 人，使用淋浴者150 人；其中热车间100 人②工业区Ⅱ，生产用水量 1200 m3／d。

工人总数1000 人，分两班工作，热车间占20.0 ％第一班500 人，使用淋浴者200 人；其中热车间 100人第二班500 人，使用淋浴者200 人；其中热车间 100人6. 给水水源：某江7.附录：城市用水量变化曲线8. 公共绿地面积为：3.20m2/人人均道路面积为：2.20m2/人3 设计要求1.设计计算（1）计算各种用水量，编制城市逐时合并用水量图表。

合集下载

给水管网课程设计说明书

给水管网课程设计说明书

给水管网课程设计说明书1. 引言本文档是针对给水管网课程的设计说明书，旨在对课程进行详细描述和规划。

本课程着眼于培养学生在给水管网设计方面的理论和实践能力，为其未来从事与给水工程相关工作奠定基础。

2. 课程目标本课程的主要目标是：•了解给水管网的基本原理和设计原则；•掌握给水管网设计的计算方法和技术；•培养学生的创新思维和实践能力，能够独立完成给水管网的设计任务；•培养学生的团队合作和沟通能力。

3. 课程内容3.1 基础知识本课程的基础知识包括但不限于以下内容：•给水管网的概念和定义；•给水管网的组成；•给水管网的流量计算方法；•给水管网的压力计算方法；•给水管网的水质要求。

3.2 设计原则本课程将介绍给水管网设计的原则和方法，包括：•给水管网的布置原则；•给水管网的管径选择原则；•给水管网的泵站选型原则；•给水管网的阀门配置原则；•给水管网的消防水系统设计原则。

3.3 课程实践为了培养学生的实践能力，本课程将安排一定比例的实践操作和设计任务。

学生将要完成以下实践内容：•给水管网的水质检测操作；•给水管网的流量和压力测量操作；•给水管网的管道布置设计任务；•给水管网的压力计算和排气设计任务；•给水管网的泵站选型和配置设计任务。

4. 课程评估本课程的评估方式将综合考虑以下因素：•平时作业成绩（包括课堂讨论、实践操作报告等）；•期中考试成绩；•期末设计报告成绩；•学生的团队合作和表现。

5. 资源需求为了保障课程的顺利进行，以下资源是必要的：•给水管网实验室：提供实践操作的场地和设备；•给水管网图纸和软件工具：用于课程设计任务的完成；•给水管网教材和参考书籍：作为学生学习和参考的资料。

6. 授课计划本课程将以理论授课和实践操作相结合的方式进行。

以下是课程的大致安排：•第1-2周：介绍给水管网的基础知识；•第3-4周：讲解给水管网的设计原则；•第5-8周：进行实践操作和设计任务；•第9-10周：学生项目展示和评估。

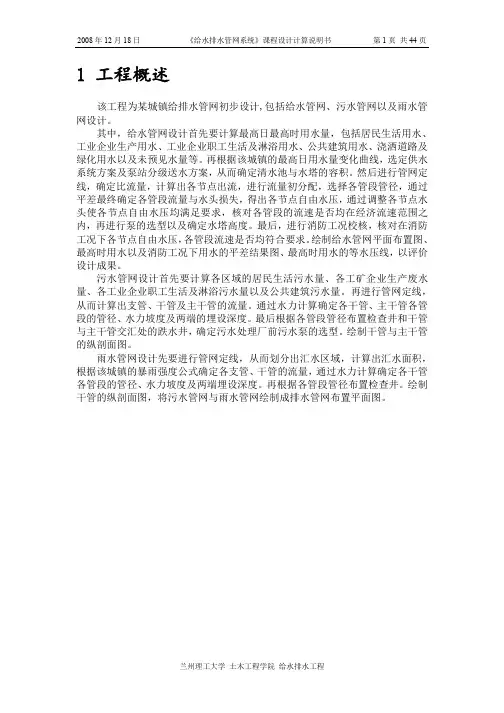

《给水排水管网系统》课程设计计算说明书

《给水排水管网系统》课程设计计算说明书


管段配水 管段沿线
节点设计流量计算（L/s）
长度（m） 流量（L/s） 集中流量 沿线流量 供水流量 节点流量
257
6.83
3.41
544.11 -540.70
997
4.17 4.76 5.15 -0.59 5.94 -0.98 6.71
4.17 4.76 4.92 -0.59 5.35 -0.75 5.96
4.16 4.76 4.77 -0.60 4.75 -0.61 5.35
4.17 4.76 4.70 -0.59 4.16 -0.53 4.82
4.17 4.76 4.62 -0.59 3.57 -0.45 4.37
不设水塔
（2） （3） （4） （2）（- 3） Σ （2）-（4） Σ
4.17 2.39 2.28 1.78 1.78 1.89
1.89
4.17 2.38 2.28 1.79 3.57 1.89
3.78
4.16 2.39 2.20 1.77 5.34 1.96
5.74
4.17 2.39 2.27 1.78 7.12 1.90
0.92 -0.66
22～23 4.17 4.76 3.51 -0.59 -1.77 0.66
-1.18
1.25 0.59
23～24 4.16 2.39 2.98 1.77 0.00 1.18
0.00 -0.59 0.00
累计 100 100 100 调节容积=10.68 调节容积=12.44 调节容积=4.17
7.64
4.17 2.38 2.31 1.79 8.91 1.86
9.50
4.16 4.76 3.39 -0.60 8.31 0.77 10.27
给水工程课程设计说明书-给水管网设计

给水工程课程设计说明书-给水管网设计

南华大学城市建设学院给排水工程专业课程设计说明书课程名称：给水排水管道系统工程设计项目：广西 A城给水管网设计指导教师：袁华山学生年级：给水排水工程2008级学生姓名：肖锡炎学生学号：20084510137设计日期：2010年10月16日目录一．给水管网课程设计任务书1.1 目的1.2 基本资料1.3 管道设计任务书二．全市用水量计算2.1 居民生活用水计算2.2 工业Ⅰ区用水量计算2.3 工业Ⅱ区用水量计算2.4 道路浇洒用水量计算2.5 绿化用水量计算2.6 未预见水量计算2.7 最大日用水量变化三．沿线流量和节点流量的计算3．1 沿线流量的计算3．2 节点流量的计算四．清水池调节容积及泵站计算4.1 计算清水池调节容积4.2 清水池有效容积计算五．设计流量分配与管径设计5.1 管网布置定线5.2 平差前管网设计数据六．管网水力计算6.1 树状管网水力计算6.2 环状管网水力计算七．管网工况校核7.1 消防工况校核7.2事故工况校八．给水工程课程设计小结九．附图一．给水管网课程设计任务书1.1 目的：通过课程设计，系统地解决与课程有关的某实际问题，进一步使理论联系实际，以达到巩固基本理论知识；运用技术资料，掌握基本设计技能，提高设计、绘图能力。

1.2基本资料1、城市平面图一张，比例尺为1：10000。

2、有关某城规划资料：3.工业企业规划资料：4.城市中日常生活污水和工业废水经处理利用后排入水体下游，河流水量充沛，水质良好可作为给水水源。

5.冰冻层最大厚度为0.2m，地下水位线离地面3.0m以上。

6.其它资料见平面图。

1.3管道设计任务书1.31学生应根据所给资料必须完成以下工作内容：1. 计算和分析全市用水量，确定最大日、最大小时用水量及最大日内用水量变化情况；2. 确定调节水池的位置和容积（包括清水池、高位水池或水塔）；3. 管网定线；4. 确定沿线流量和节点流量；5. 管网平差计算。

校正管网各管段的流量、水头损失。

给水排水管网设计计算说明书课程设计

给水排水管网设计计算说明书课程设计

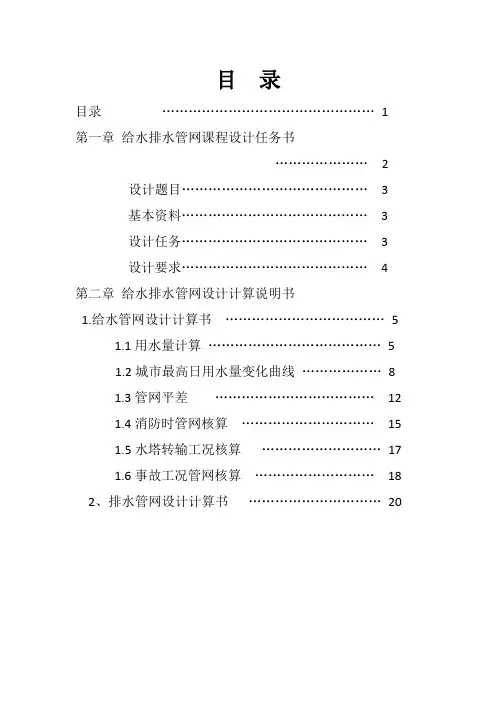

目录目录 (1)第一章给水排水管网课程设计任务书 (2)设计题目 (3)基本资料 (3)设计任务 (3)设计要求 (4)第二章给水排水管网设计计算说明书1.给水管网设计计算书 (5)1.1用水量计算 (5)1.2城市最高日用水量变化曲线 (8)1.3管网平差 (12)1.4消防时管网核算 (15)1.5水塔转输工况核算 (17)1.6事故工况管网核算 (18)2、排水管网设计计算书 (20)第二章 给水排水管网设计计算说明书1、给水排水管网设计计算书1.1、用水量计算最大日用水量计算（采用分类估算法） （1）城市最高日综合生活用水量按照《室外给水设计规范》，并参照类似城市的用水标准，取最高日用水定额为181L/ cap ·d ，且最高日格式生活用水量变化过程见任务书表1。
