数控仿真界面及回参考点和对刀操作

4．数控系统操作区 在横向工具栏中选择窗口切换按钮 后，数控系统操作键 盘会出现在视窗的右上角，其左侧为数控系统显示屏。使用 操作键盘并结合显示屏可以进行数控系统的操作。 （1）数字/字母键
（2）编辑键 替代键， 插入键，修改键，回车换行键
（3）页面切换键 参数输入页面。 位置显示页面，程序显示与编辑页面，
1、使学生熟悉FANUC 0i数控车床的操作功 能 教学目的 2、使学生掌握FANUC 0i系统数控车床仿真 软件的基本操作
重 点 难 点
FANUC 0i系统数控车床仿真软件的各功能 键的含义 数控车床仿真软件的基本操作
教 具 作 业
参考书
计算机 ,宇航仿真软件
实训报告
FANUC 0i--系统数控编程与操作
教 师 课 时 授 课 计 划
教师姓名
授课日期 班 次
课 题
课题十一 数控车床基本操作实训(一)
课程名称 数控原理与编程实训授课时数0.5天 累计 9天
教学过程 一、旧课复习(建议用时：10分钟)
二、新课的教学内容(建议用时:40分钟) 1．进入、退出数控车床仿真软件 2．数控车床仿真软件的工作窗 3．数控车床仿真软件的基本操作 三、实训内容(建议用时：120分钟) 1．回参考点、工件菜单 2．工件原点设置、刀具设置及对刀 3．工件测量、移动、MDI手动数据输入 四、课堂小结(建议用时：10分钟)
6．移动
手动移动机床的方法有三种：
（1）连续移动:这种方法用于较长距离的移动。 ①置模式旋钮在 位置：
②点击 ，按方向钮则刀具按指定方向移动，
松开后停止运动。用倍率旋钮可调节移动速度。
（2）点动：这种方法用于微量调整，如用在对刀操作中。 ①置模式旋钮在 位置：

新课引入：在数控机床上加工零件时，我们可以先模拟加工过程，从中我们可以检验程序的多错，可以发现加工中的问题，及时解决，可以节约加工成本。

第一章基本操作1.1 项目文件1.1.1作用：保存操作结果，但不包括过程。

1.1.2内容：机床、毛坯、经过加工的零件、选用的刀具和夹具、在机床上的安装位置和方式；输入的参数：工件坐标系、刀具长度和半径补偿数据；输入的数控程序。

1.1.3 对项目文件的操作新建项目文件：打开菜单“文件\新建项目”；选择新建项目后，就相当于回到重新选择后机床的状态。

打开项目文件：打开选中的项目文件夹，在文件夹中选中并打开后缀名为“.MAC”的文件。

保存项目文件：打开菜单“文件\保存项目”或“另存项目”；选择需要保存的内容，按下“确认”按钮。

如果保存一个新的项目或者需要以新的项目名保存，选择“另存项目”，当内容选择完毕，还需要输入项目名。

保存项目时，系统自动以用户给予的文件名建立一个文件夹，内容都放在该文件夹之中，默认保存在用户工作目录相应的机床系统文件夹内。

1.2 零件模型如果仅想对加工的零件进行操作，可以选择“导入\导出零件模型”，零件模型的文件以“.PRT”为后缀。

1.3 视图变换的选择在工具栏中选之一，它们分别对应于菜单“视图”下拉菜单的“复位”、“局部放大”、“动态缩放”、“动态平移”、“动态旋转”、“测视图”、“俯视图”、“前视图”。

或者可以将光标置于机床显示区域内，点击鼠标右键，弹出浮动菜单进行相应选择。

将鼠标移至机床显示区，拖动鼠标，进行相应操作。

1.4 控制面板切换在“视图”菜单或浮动菜单中选择“控制面板切换”，或在工具条中点击“”，即完成控制面板切换。

图1-4-1 图1-4-21.5 “选项”对话框在“视图”菜单或浮动菜单中选择“选项”或在工具条中选择“”，在对话框中进行设置。

如图1-5-1所示。

其中透明显示方式可方便观察内部加工状态。

“速度设置”中的速度值是用以调节仿真速度，有效数值范围从1到100。

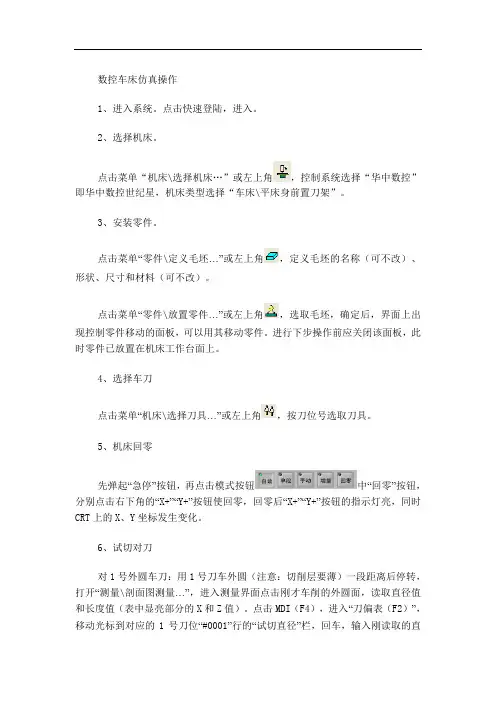

数控车床仿真操作1、进入系统。

点击快速登陆，进入。

2、选择机床。

点击菜单“机床\选择机床…”或左上角，控制系统选择“华中数控”即华中数控世纪星，机床类型选择“车床\平床身前置刀架”。

3、安装零件。

点击菜单“零件\定义毛坯…”或左上角，定义毛坯的名称（可不改）、形状、尺寸和材料（可不改）。

点击菜单“零件\放置零件…”或左上角，选取毛坯，确定后，界面上出现控制零件移动的面板，可以用其移动零件。

进行下步操作前应关闭该面板，此时零件已放置在机床工作台面上。

4、选择车刀点击菜单“机床\选择刀具…”或左上角，按刀位号选取刀具。

5、机床回零先弹起“急停”按钮，再点击模式按钮中“回零”按钮，分别点击右下角的“X+”“Y+”按钮使回零，回零后“X+”“Y+”按钮的指示灯亮，同时CRT上的X、Y坐标发生变化。

6、试切对刀对1号外圆车刀：用1号刀车外圆（注意：切削层要薄）一段距离后停转，打开“测量\剖面图测量…”，进入测量界面点击刚才车削的外圆面，读取直径值和长度值（表中显亮部分的X和Z值）。

点击MDI（F4），进入“刀偏表（F2）”，移动光标到对应的1号刀位“#0001”行的“试切直径”栏，回车，输入刚读取的直径值后回车确定，则此时数控系统自动计算X方向工件坐标系原点；移动光标到“试切长度”栏，输入长度值（注意：长度输负值）。

其他刀具对刀如1号刀，注意每次只切削很薄的一层。

连续点击“返回（F10）”，可以回到“自动加工”状态。

7、输入程序打开菜单“WINDOWS\START\程序\附件\记事本”，输入程序，并在自带U 盘和“C:\Program files\数控加工仿真系统\ Examples\HUAZHONG”中分别存储一份程序（程序名以O字母打头）。

8、调试程序点击“自动加工（F1）\程序选择（F1）\磁盘程序（F1）”，按电脑键盘左边的TAB键移动光标到存储的程序，回车选定，点击中的，再按按钮，程序开始执行。

实验一：通过模拟数控机床面板操作实现数控机床回零（或回参考点）操作一、开机、数控仿真系统进入鼠标左键点击“开始”按钮，在“程序”目录中弹出“数控加工仿真系统”的子目录，在接着弹出的再下级子目录中点击“加密锁管理程序”，如图1-1所示。

图1-1 进入数控加工仿真系统界面加密锁程序启动后，屏幕右下方工具栏中出现的图标，表示加密锁管理程序启动成功。

此时重复上面的步骤，在最后弹出的目录中点击“数控加工仿真系统”，系统弹出“用户登录”界面，如图1-2所示。

图1-2 用户登录界面进入数控加工仿真系统有以下两种方法：1．点击“快速登录”按钮，直接进入。

2．输入用户名和密码，再点击“登录”按钮后。

二、数控机床（车床或铣床）与系统的选择（FANUC0i）1．选择机床类型打开菜单“机床/选择机床…”，在选择机床对话框中选择控制系统类型和相应的机床并按确定按钮，此时界面如图1-3所示。

图1-3 选择机床三、数控机床操作面版主要内容的熟悉为了更好地了解数控车床操作面板上各个按键的功用。

掌握数控车床的调整，做好加工前的准备工作，首先需要熟悉面板操作。

1．FANUC 0I MDI键盘操作说明图1-4 FANUC 0I MDI键盘1）MDI键盘说明图1-4所示为FANUC0I系统的MDI键盘（右半部分）和CRT界面（左半部分）。

MDI 键盘用于程序编辑、参数输入等功能。

MDI键盘上各个键的功能列于表1-1。

表1-1 MDI键盘说明软键实现左侧中显示内容的向上翻页；软键实现左软键实现光标的向上移动；软键实现光标的向下移动；软键实现光标的向左移动；软键实实现字符的输入，点击键后再点击字符键，将输入右下角的点击将在点击软键后再点击将在光标所处位置处输入中的“点击软键将在光标所在位置输入字符，点击软键后再点击将在光标所在位置处输入“2）机床位置界面图1-5 相对坐标界面图1-6 绝对坐标界面图1-7 所有坐标界面点击进入坐标位置界面。
