第八章复习教学设计 一、知识网络

1.电功、电功率 电功 概念：表示电流做功的多少的物理量 单位： J kW·h 1度； 1度=1 KW•h= 3.6×106J 公式：W=IUt

测量电功的仪表：电能表

电功率 概念：表示电流做功快慢的物理量 公式： UItWP 单位： W kW 1 kW =103W

实际电功率 额定电功率

家庭电路 电流过大的原因 电路短路 用电器总功率过大

安全用电 原则 不接触低压带电体，不靠近高压带电体，不弄湿

用电器，不损坏绝缘层

测电笔 作用：测电笔辨别火线与零线

人手要握住测电笔绝缘杆部分，同时要用手接触笔尾金属体

基本组成 进户线、电能表、总开关、保护设备、用电器 开关、导线 三空插座接线方法：“左零、右火、上接地” 2.家庭电路 安全用电

电热 电流的热效应 应用 公式：Q=I2Rt 二、识记巩固 1.电功是表示 电流做功多少 的物理量,电功越大,电流 做的功 越多。 2.电功率是表示电流 做功快慢 的物理量,电功率越大,电流在 单位时间内做的功 越多。 3.电流通过电烙铁,电能转化成 内 能。 4.电流在某段电路上所做的功,等于这段电路 两端的电压 跟电路中的电流 及 通电时间 的乘积,写成公式就是 W=IUt 。 5.电流可以做功,电流做功的过程就是把 电 能转化为 其他形式的能 的过程。电流通过电灯,将 电 能转化为 内能和光 能；电流给蓄电池充电过程是将 电 能转化为 化学 能。电流做了多少功,就表示有多少 电 能转化为 其他形式的 的能。 6.电能表是用来测量 电功 的仪表。1度= 1kw•h = 3.6×106 J 。 7. 电流在单位时间内做的功 叫做电功率,电功率的单位有 W和kW 。 8.用电器标有“220V 40W”的字样,“220V”表示 额定电压 ,“40W”表示 额定功率 。 9.家庭电路有两根线,它们叫 火线和零线 ,它们之间的电压为 220V 。 家庭电路的基本组成元件有电能表、总开关、保险盒、用电器、开关、插座 导线。家庭电压中用电器原连接方式为 并联 ,用电器和控制它的开关之间的连接方式为 串联 。 10.家庭电路中电流过大的原因是 电路的总功率过大 或 短路 。 11.高压触电的方式有 高压电弧触电 和 高压跨步电压触电 ；还有两种触电方式为 单线触电 和 双线触电 。 12.使用测电笔时,应该用手接触 笔尾金属体 ,笔尖接触 电线 ,如果氖管发光,表明接触的是 火 线,测电笔的作用就是 判别火线和零线 。 13.制造保险丝的材料应具有的特点是 电阻率大、熔点低 ,只有不超过 36V 的电压才是安全的。 14.安全用电原则是 不接触低压带电体,不靠近高压带电体,不弄湿用电器,不损坏绝缘层 。 15. 三孔插座接线方法应该是 左零、右火、上接地 。 16. 一旦发生触电事故,处理方法为 应立即断开电源开关,切断电路,或用绝缘体将电线挑开,使触电者与电源脱离,并进行现场抢救 。

三、《电功率》问题梳理 本章属于电学中较难的内容,很多知识是重点,也是难点。本章常见的问题是学生不知如何准确处理有关电功和功率的计算问题。我们认为应该做好下面几点： 1.注意“电功”与“电热”间的大小关系 首先：电功W=UIt ；电热Q= I2Rt 再有：只有在纯电阻电路中,电功才会全部转化成电热； 特别要注意识别哪些用电器是电热器。如电动机不是电热器,电动机消耗的电能W大于电流通过电动机线圈电阻产生的热能Q； 2.理解“正常工作”或“某实际电压下工作”时的功率的关系 辨析：“正常工作”时：U实=U额；P实=P额； 实际生活中,我们也经常遇到对同一用电器改变电压,求实际功率的情况。注意同一用电

器,电阻R不变,故U实与U额、P实与P额间的关系是： 额额实实PUUP2 3.电功公式中的单位要配套使用 例如： W=UIt 焦耳=伏×安×秒； (J=V.A.S)

W=Pt 焦耳=瓦×秒； 1J = 1w·s 千瓦时=千瓦×时； 1度= 1 Kw ·h 1 kW·h=3.6×106 J

4.掌握测量小灯泡电功率的实验原理及实验要点 原理： P=UI 电路图

实 验 步 骤 1.根据电路图连接实物图 2.把滑片移到最大阻值处 3.闭合开关 4.移动滑片,使电压表达到额定电压 5.读出此时电流表的示数,就是额定电流 6.利用公式计算出额定电功率 7.移动滑片,测出其实际电流,求实际功率 5.本章使用的公式较多,下面是相关的公式归纳 (1)纯电阻电路中的电功及电功率 电功 电功率

(2)实际功率和额定功率 (对同一电器,知道额定数据和实际电压求电阻和实际功率)

(3)纯电阻电路中的电功与电热 a.在纯电阻电路中,电热等于电功,即 Q=W

b.在纯电阻电路中的“串正”、“并反” (1)“串正”——在串联电路中,电热、电功、电功率、电压都与电阻成正比

(2)“并反”——在并联电路中,电热、电功、电功率、电流都与电阻成的反比

四、例题解析

PttRURtIWQ22

2121212121RRUUPPWWQ

Q

1221212121RRIIPPWWQ

Q

UItWRUI

UItWIRURtIW2

RUtWPUItWP2



RItWP2

RUP额额2

额额

P

U

R2

求

电 阻

求 功 实 际 率 阻

额额

实实PUUP2

22

额实额实

U

UPP

或R不变 R

UP额额2

RUP实实2

R 不变 例1 如图8-1所示,电饭锅有两种工作状态；一是锅内水烧干前的加热状态,二是水烧开后的保温状态。其中,R2是加热用的电阻丝,当开头S断开后,R2

两端的电压是 V；当开关S (填“闭

合”或“断开”)后,电饭锅处于加热状态。 解析 本题主要考查对电饭锅类型的电热器结构及功能的了解。当S断开时,电路由R1和R2两电器串联构成。

解法一 电路电流为AVRRUI88.05020022021,

R2两端的电压为VAIRU445088.022； 解法二 串联分压,有：1:4502002121RRUU,,得VVUU4422051512。 当S闭合时R1被短路,电路只有R2这个加热用的电阻丝, 当S闭合时,电路的电阻达到最小,由功率公式总总RUP2,所以电路的总功率将会最大,此时电路处于加热状态。 答案 44V；闭合 例2 如图8-2所示,“6V 3 W”的小灯泡L与额定功率为10W的电阻器R串联,电源电压大小为10V,且保持不变。闭合电键S,电流表、电压表示数分别为0.20A和2.4V,不考虑电阻器和小灯泡电阻随温度的变化,求： (1)电阻器R的阻值； (2)整个电路消耗的实际功率。 王刚同学的求解如下： (1)根据欧姆定律,电阻器的电阻R= UI = 2.4V0.20A = 12Ω (2)因为整个电路只有小灯泡L和电阻器R两个用电器,所以整个电路消耗的电功率P=3W+10W=13W . 请你指出王刚同学求解过程中存在的错误,并指出正确的解答。 解析 本题主要考查对电表测量范围的认识,对电器的实际数据和额定数据的判断。

图8-2

图8-1 (1)电路是由灯泡和电阻器构成的串联电路,电压表测量灯泡两端的电压,电流表测量电路电流。电阻器两端的电压为VVVUUULR6.74.210,电阻器R的阻值

3820.06.7AVIURR。王刚的错误在于把电压表的读数当做了电阻器R的电压。

(2)整个电路消耗的实际功率为小灯泡L和电阻器R的实际功率之和。灯泡现在的电压只有2.4V,小于其额定电压6V,所以小灯泡现在的功率一定小于它的额定功率3W,应该为WVAUIPL实L实L实48.04.22.0；电阻器R的实际功率为

WVAUIPR实R实R实52.16.72.0,远小于它的额定功率10W,所以电路的总功率为WWWPPPR实L实总252.148.0,王刚的错误在于混淆了额定功率和实际功率。 答案 (1)电阻器R的阻值38Ω (2)整个电路消耗的实际功率2W 例3 如图8-3所示电路中,电源电压保持不变,灯L标有 “12V 12W”字样,R2＝12Ω,当S1、S2都闭合时,电 流表示数为1.2A,这时灯L正常发光(不计温度对电阻的 影响)。求： (1)灯L电阻和电源电压为多少？ (2)电阻R1的阻值是多大？ (3)当S1、S2都断开时,灯L实际消耗的功率是多少？ 解析 本题主要考查短路的相关知识及求解电压、电阻、电功率的方法。 对纯计算类题型,需要对电路结构、短路知识、电学公式掌握得十分熟练,学会画等效电路会让我们的对电路的认识更加清晰,追求一题多解,我们会把知识掌握得更牢固。 (1)当S1、S2都闭合时,电阻R2被短路,电路由L与R1并联在电源上,原电路等效为图8-4, 此时灯L正常发光,说明灯L两端的实际电压就为灯的额定电压

12V,所以电源电压U=12V的阻值12121222WV）（PURL额L额L

(2)此时流过的灯的电流AVWUPIL额L额L额11212,电流表测干路电流,所以流过R1的电流AAAIIIL额干2.012.11,

图8-3 图8-4

合集下载

2013届高考物理一轮复习课件第八章热点

2013届高考物理一轮复习课件第八章热点


讲
栏 命题特征
目 开
1．属于复合题型，4～5 个小题，以填空、电路图、实物连线、图
关 象等形式出现．
实验原理设定 实验步骤的选择 实验结果的表达式 (1)填空的知识点多用电表、螺旋测微器、游标卡尺的读数 R、E、r的计算 仪器的选取、使用、实验的注意事项
命题研究
高考热点探究
本 讲
考题展示
高考热点探究
高考热点探究
考题展示
本 一、电路的动态分析 欧姆定律
讲 栏

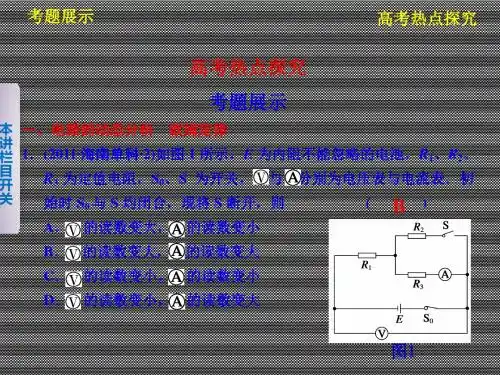

1．(2011·海南单科·2)如图 1 所示，E 为内阻不能忽略的电池，R1、R2、
