收稿日期：２０２０ ０４ ２２作者简介：满凯凯（１９８９ ），男，山东博兴人，研究生，工程师，从事变电设备检修与试验工作。
变压器排油注氮灭火装置改造技术方案满凯凯（国网滨州供电公司，山东 滨州 ２５６０００）摘 要：排油注氮灭火装置在变电站消防系统中应用非常普遍。
目前，传统的油浸式电力变压器排油注氮灭火装置存在容易产生排油阀渗漏油、误动作等缺陷。
本文通过对排油注氮灭火装置的动作逻辑、传感器部分、控制部分、监控与信号部分的改造，进一步完善排油注氮灭火装置的功能，保证排油注氮灭火装置稳定运行。
关键词：排油注氮；改造；变压器中图分类号： ＴＭ４０３．９ 文献标识码： Ａ 文章编号： １６７２ ９７０６（２０２０）０３ ００５３ ０５ＴｅｃｈｎｉｃａｌＳｃｈｅｍｅｆｏｒｔｈｅＭｏｄｉｆｉｃａｔｉｏｎｏｆｔｈｅＴｒａｎｓｆｏｒｍｅｒＯｉｌＤｒａｉｎＮｉｔｒｏｇｅｎＦｉｌｌｉｎｇＦｉｒｅ ＥｘｔｉｎｇｕｉｓｈｉｎｇＤｅｖｉｃｅＭＡＮＫａｉｋａｉ（ＳｔａｔｅＧｒｉｄＢｉｎｚｈｏｕＰｏｗｅｒＳｕｐｐｌｙＣｏｍｐａｎｙ，Ｂｉｎｚｈｏｕ２５６０００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｏｉｌｄｒａｉｎｎｉｔｒｏｇｅｎｆｉｌｌｉｎｇｆｉｒｅ ｅｘｔｉｎｇｕｉｓｈｉｎｇｄｅｖｉｃｅｉｓｃｏｍｍｏｎｌｙｕｓｅｄｉｎｔｈｅｆｉｒｅｓｙｓｔｅｍｏｆｔｈｅｓｕｂｓｔａｔｉｏｎ．Ｉｎｖｉｅｗｏｆｓｕｃｈｄｅｆｉｃｉｅｎｃｉｅｓａｓｏｉｌｄｒａｉｎｖａｌｖｅｌｅａｋａｇｅ，ｗｒｏｎｇａｃｔｉｏｎｓｔｈａｔｔｅｎｄｔｏｏｃｃｕｒｔｏｔｒａｄｉｔｉｏｎａｌｏｉｌ ｉｍｍｅｒｓｅｄｔｒａｎｓｆｏｒｍｅｒｓ，ｔｈｉｓｐａｐｅｒ，ｂｙｍｏｄｉｆｙｉｎｇｔｈｅｍｏｔｉｏｎｌｏｇｉｃ，ｓｅｎｓｏｒｓ，ｃｏｎｔｒｏｌｌｉｎｇｕｎｉｔ，ｍｏｎｉｔｏｒｉｎｇａｎｄｓｉｇｎａｌｉｎｇｐａｒｔ，ｆｕｒｔｈｅｒｉｍｐｒｏｖｅｓｔｈｅｆｕｎｃｔｉｏｎｓｏｆｔｈｅｏｉｌｄｒａｉｎｎｉｔｒｏｇｅｎｆｉｌｌｉｎｇｆｉｒｅ ｅｘｔｉｎｇｕｉｓｈｉｎｇｄｅｖｉｃｅａｎｄｅｎｓｕｒｅｓｉｔｓｓｔａｂｌｅｏｐｅｒａｔｉｏｎ．Ｋｅｙｗｏｒｄｓ：ｏｉｌｄｒａｉｎｎｉｔｒｏｇｅｎｆｉｌｌｉｎｇ；ｍｏｄｉｆｉｃａｔｉｏｎ；ｔｒａｎｓｆｏｒｍｅｒ０ 引言在电力变换传输过程中，油浸式电力变压器担负着非常重要角色。
目录1.概述1.1装置工作原理 --------------------------------------------------------------------------------------------- (2)1.2装置适用范围及性能特点 ------------------------------------------------------------------------------ (2)1.3主要技术指标及参数 ------------------------------------------------------------------------------------ (3)1.4主要部件的作用及安装位置 -------------------------------------------------------------------------- (3)2.安装2.1 总则 ------------------------------------------------------------------------------------------------------ (4)2.2 设备安装 ------------------------------------------------------------------------------------------------- (4)2.2.1主要部件总体设置示意图 ----------------------------------------------------------------------- (4)2.2.2灭火柜安装 ----------------------------------------------------------------------------------------- (4)2.2.3管道安装 -------------------------------------------------------------------------------------------- (5)2.2.4断流阀安装 ----------------------------------------------------------------------------------------- (7)2.2.5温感火灾探测器安装 ----------------------------------------------------------------------------- (10)2.2.6电气安装 -------------------------------------------------------------------------------------------- (11)2.2.7管道组件 -------------------------------------------------------------------------------------------- (14)3.使用3.1总则 ------------------------------------------------------------------------------------------------------- (16)3.2投运前的检查 ------------------------------------------------------------------------------------------- (16)3.3投运 ------------------------------------------------------------------------------------------------------- (17)3.4启动和恢复 ---------------------------------------------------------------------------------------------- (18)4.维护4.1日常维护 ------------------------------------------------------------------------------------------------- (19)4.2注意事项 ------------------------------------------------------------------------------------------------- (19)4.3常见故障及排除方法 ---------------------------------------------------------------------------------- (20)1 概述油浸式变压器总是存在着发生火灾的危险。
油浸式变压器排油注氮防爆灭火装置技术规范书工程项目：广西电网公司年月目录1总则2使用环境条件3技术要求4试验5技术服务6质量保证和售后服务7包装、标志、运输和保管8供货范围1 总则1.1本设备技术规范书适用于油浸式变压器排油注氮防爆灭火装置（以下简称“装置”），它提出了该装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的装置完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本装置技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB 1094.1～5 电力变压器GB 4208 外壳防护等级﹙IP代码﹚﹙IEC 529：1989﹚GB 50116 火灾自动报警系统设计规范GB 50150 电气装置安装工程电气设备交接试验标准GB 50229 火力发电厂与变电所设计防火规范GB/T 2900.1 电工术语基本术语﹙IEC 60050﹚GB/T 7251.1～5 低压成套开关设备和控制设备GB/T 14048.1 低压开关设备和控制设备总则 eqv IEC 60947-1:1999GB/T 2900.15 电工术语变压器、互感器、调压器和电抗器IEC 62041 电力变压器、电源装置、电抗器和类似产品电磁兼容性要求CECS 187：2005 油浸变压器排油注氮装置技术规程GB 8923-1988涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998色漆和清漆－防护涂料体系对钢结构的防腐蚀保护GB/T17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3 电磁兼容试验和测量技术射频电磁场抗扰度试验GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6 电磁兼容试验和测量技术射频场感应的传导抗扰度GB/T17626.7 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.8 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626.12 电磁兼容试验和测量技术振荡波抗扰度试验上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
油浸电力变压器排油注氮灭火装置设计摘要：众所周知，变压器是电力系统电力配送的关键环节，但是，变压器在运行过程中不可避免的会出现一些故障，在故障运行时会引发变压器起火事故，因此，电力部门应完善电力变压器的消防设计。
变压器的设备组成中绝缘油占了很大一部分比重，绝缘油在电力变压器中的主要作用有两个：一是使变压器内部结构与外部环境绝缘，二是散热。
当变压器内部结构出现故障时，如：线圈短路，会使线圈内部发热严重，变压器内部温度急剧上升，从而引起火灾或者爆炸的危险事故，一旦变压器出现问题，将给整个电力系统造成巨大的经济损失。
鉴于此，本文是对油浸电力变压器排油注氮灭火装置设计工作进行研究和分析，仅供参考。
关键词：油浸电力变压器；消防设计；技术引言：大型油浸式电力变压器室水力高电压等级变电站的核心设备，主要由铁芯、油箱、油枕、散热器、绕组高压套管等组成，其内部使用了大量易燃的固体绝缘材料和变压器油。
当过负荷、操作过电压、雷击过电压等外部因素或绝缘顺坏老化、接触不良、油质老化等内部因素出现，会导致短路、电弧、闪络、高温等电气故障现象发生，致使变压器油分解，产生大量的H2、C2H2等可燃气体。
在高温的作用下，急剧膨胀。
变压器箱内的温度和压力在短时间内剧增，当变压器油箱内温度、压力升高至极限时，可能导致变压器将燃烧、爆炸，油箱内部的燃油大面积涌出，火灾蔓延。
一、油浸电力变压器发生火灾的原因与危险性分析1、事故原因变压器事故的诱发原因有很多，如果不能对变压器的安全进行有效的管理，一旦发生火灾将会对变压器主机和整个电力系统造成不可弥补的损失。
由于变压器在电力系统中占据重要的地位，所以，电力企业一定要加强对变压器器的安全管理，分析引发变压器火灾的诸多原因，从源头消灭火灾隐患。
经过大量的实际研究发现，造成油浸电力变压器火灾事故的主要原因有以下几种：一是，变压器内部线圈绝缘层破损，使线路中的电流短路，从而引发线圈发热或燃烧；二是，变压器内部线圈一些关键部位接触不良使变压器内部出现电火花，在变压器内部引发爆炸事故；三是，变压器油更换不及时，老化变质的变压器油引发变压器火灾事故。
变压器排油注氮灭火装置一、概述用于变压器及油罐的排油注氮灭火系统是由控制系统、消防柜、断流阀、排油管路、注氮管路等组成，用于油浸式变压器及油罐的具有防爆、防火和灭火功能的装置。
排油管路连接在变压器上部，通过排油阀控制系统排油泄压，主要包括排油管道、排油阀、检修阀、伸缩接头等，排油阀的开启杠杆配有重锤并由一个电磁铁控制，电磁铁由控制系统控制开启。
注氮管路连接高压氮气瓶及变压器，通过氮气释放阀控制向变压器底部注入氮气，主要包括注氮管路、氮气释放阀、油气隔离组件、流量调节阀等。
其灭火机理是：当变压器内部发生火灾或爆炸危险，控制系统启动重锤的电磁铁，重锤带动排油阀打开，开始排油，同时断流阀自动关闭，切断油枕向变压器本体供油，变压器油箱油位降低，油压减轻，防止变压器爆炸。
经过数秒延时，控制系统再启动氮气释放阀，高压氮气瓶内的氮气通过注氮管路进入变压器油箱底部，充入变压器本体，充分搅拌本体内的变压器油，使油温降至燃点以下，避免火灾危险。
断流阀的作用是排油注氮装置进行事故快速排油时，自动切断油枕与本体油箱之间的油流，防止“火上浇油”。
二、主要性能参数：1、工作环境温度范围消防柜工作环境温度范围分为如下2档：I档：-20℃～+60℃；II档：-40℃～+60℃。
消防控制柜工作环境温度范围： 0℃～+50℃2、工作环境相对湿度：40℃时相对湿度不大于85%3、排油注氮装置的供电电源：DC220V4、氮气瓶组的贮存压力：13MPa5、氮气瓶组安全泄放装置动作压力：19MPa6、减压装置的出口压力：0.7MPa减压装置出口流量：60m3/h7、流量调节阀出口流量：12m3/h8、断流阀的动作流量：3.9m3/h～6m3/h9、火灾探测器的形式：熔点合金火灾探测器动作温度：110℃±5℃10、电磁驱动器参数：工作电压：DC220V；工作电流:7A驱动力：100N11、金属软管的工作压力：13MPa12、注氮管路通径：公称通径DN25mm13、排油管路通径：公称通径DN125mm三、装置操作程序：1、启动方式1）自动防爆防火灭火启动：“锁控开关”处于自动位置，“断路器跳闸”、“重瓦斯动作”、“火警1”、“火警2”信号同时出现，排油阀开启排油，10秒后氮气释放阀开启注氮。

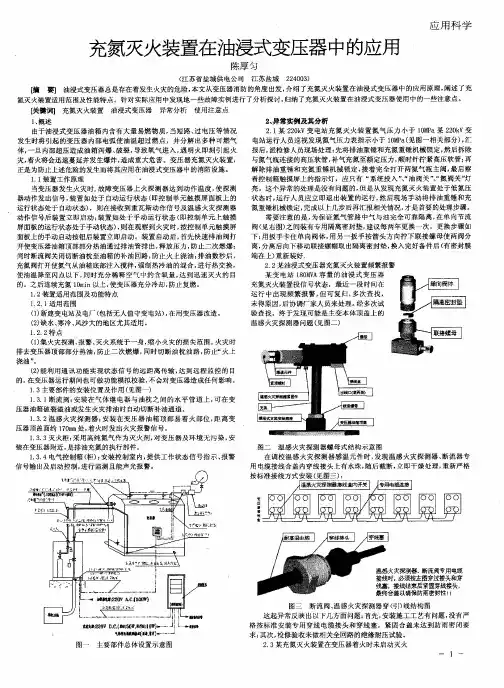

油浸式变压器充氮灭火装置的使用摘要：油浸式变压器是发电厂、变配电站所的核心设备，它的运行状况直接关系到电力系统的供电质量。
因生产、安装、管理和使用寿命等原因，在运行过程中会经常出现故障。
变压器在运行中一旦出现故障，轻则引起用电中断，重则造成设备停运，甚至发生重大用电事故.因此分析油浸式变压器的故障是非常必要的。
关键词：油浸式；变压器；充氮灭火；使用；分析引言：目前，油浸式电力变压器在电力变压器中所占比重较大。
因此，积极开展油浸式变压器的故障监测工作，及时发现油浸式变压器的故障隐患，不但可以减少运行成本，延长设备寿命，而且能够预防油浸式变压器突发事故的发生，带来良好的社会和经济效益。
1.充氮灭火装置工作原理及主要部件1.1工作原理主变发生火灾后，充氮灭火装置检测到主变重瓦斯，火灾探测器即动作，自动打开快速排油阀以排出变压器顶部热油，同时控流阀（断流阀）关闭，隔离油枕，防止油枕内油外溢。
3s后，定时脱扣装置打开充氮阀，将一定压力和流量的氮气从本体油箱底部注人，将箱体内上「油层搅拌混合，以冷却并取代已经燃烧的表面油层，使燃烧的油温冷却到燃点以下，并将变压器油排放至事故油池内，使油箱内油面高度降至上铁扼附近，同时氮气覆盖在油表面，使表面氧含量达到最少，油火在最短时问内被扑灭。
1.2主要部件及作用一是控流阀（断流阀）：安装在本体气体继电器与油枕之间的水平管道上，可在变压器油箱破裂、溢油或发生火灾排油时自动切断补油管路。
二是火灾探测器：安装在变压器油箱顶部易着火部位，着火时触点动作接通。
三是消防柜（灭火柜）：安装在主变附近，是排油充氮的执行部件。
四是电气控制柜（箱）：安装在控制室（或保护小室）内，提供工作状态、信号指示、报警信号输出及启动控制。
设有转换开关、控制电源开关和手动启动按钮（或消防启动开关）。
五是交流空气开关：为消防柜内的加热器、照明提供交流电源。
2.油浸式变压器的常见故障及其划分油浸式电力变压器的故障通常被分为内部故障和外部故障2种。
排油注氮灭火系统设计施工及验收规范\排油充氮灭火系统设计施工及验收规范ICS 13.220.10C 82DB 湖南省地方标准DB43/T 420—2008油浸变压器排油注氮消防系统设计、施工及验收规范Code for design, installation and acceptance of oil evacuation and nitrogen injection extinguishing system of transformer2008-12-30发布 2009-01-20实施 湖南省质量技术监督局 发布目次前 言 (II)引 言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和符号 (1)4 设计要求 (3)5 施工 (6)6 验收 (8)7 维护管理 (9)8 条文说明 (10)附录A（规范性附录）施工现场质量管理检查记录表 (11)附录B（规范性附录）管道吹扫记录表 (12)附录C（规范性附录）管道试压记录表 (13)附录D（规范性附录）验收记录表 (14)附录E（规范性附录）系统运行日登记表 (16)附录F（规范性附录）维护检查记录表 (17)附录G（规范性附录）年度检查记录表 (18)附录H（规范性附录）验收缺陷项目划分表 (19)附录I（资料性附录）油浸变压器排油注氮消防系统设计、施工及验收规范条文说明 (20)前 言本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H为规范性附录，附录I 为资料性附录。
本标准由湖南省公安消防总队提出并归口。
本标准起草单位：湖南省公安消防总队、长沙磐龙安全系统设备有限公司、湖南省电力公司超高压管理局、湖南省电力勘测设计院、特变电工衡阳变压器有限公司、湖南狮门安全系统工程有限公司、长沙保龙安全系统技术有限公司。
本标准主要起草人：李修柏、石峥嵘、帅卫红、种衍民、周 岚、黄辉先、尹 旭、廖昌宁、陈龙辉、王义夫、曾华林、臧远达、陶福祥。
WHL—FMD李筠瑞深圳华电电力消防技术有限公司二○○五年九月二十五日WHL-FMD变压器排油注氮防爆防火灭火装置李筠瑞二○○五年九月二十五日油浸变压器是发电厂和变电站的主要电力设备之一。
变压器内充满着大量的变压器油，变压器油闪点是135℃左右，燃点为165℃~190℃，自燃点是330℃左右。
变压器油是一种是可燃的绝缘液体，所以在选择安装、使用油浸变压器时要采用防火措施，特别是变电站综合自动化技术中，更应选择主动性的灭火设备，确保变电站的安全可靠性。
1、油浸变压器发生爆炸和燃烧的原因：1.1变压器油箱爆裂着火：1.1.1绕组绝缘损毁产生短路。
变压器长期过负荷运行、绝缘油的裂解腐蚀作用都会引起绕组绝缘老化、变质，使绝缘强度降低，严重时失去绝缘作用，造成绕组匝间短路；变压器进水使绝缘强度降低而引起匝间短路；焊渣、铁磁等杂物（如过滤网及活性氧化铝）进入变压器，以及制造质量不良都会导致绕组匝间短路。
绕组发生短路故障时产生放电电弧，其温度达3000℃以上，绝缘油在高温作用下，分解出大量氢气、乙炔、甲烷等可燃气体。
同时伴随着内部压力不断增大，当压力超过油箱的机械强度，就会发生喷油或油箱爆裂。
当可燃气体与空气混合达到一定浓度，箱体内的变压器油即刻燃烧。
1.1.2变压器出线发生短路，变压器的保护如瓦斯继电器、压力释放阀等失灵，烧毁变压器而发生火灾。
1.1.3过电压击穿绝缘，使变压器爆燃。
对中性点不接地运行的变压器，由于系统引起操作过电压，使主绝缘烧坏，由于变压器出口单相弧光接地，引起操作过电压。
这两种情况都会使变压器内部发生闪络。
由于套管上部端子帽密封不严，雨水沿引线鼻子通过销钉孔，沿引线漏入变压器，使引线根部绕组绝缘强度大大降低，造成该相绕组对地，或高低压绕组之间短路。
1.1.4变压器周围堆放杂物、有油污等在外界火源下引发变压器爆裂。
总之变压器油箱爆裂起火，一般都是几种因素共同作用而引发火灾。
1.2绝缘油套管闪络，引起变压器爆裂起火，绝缘油套管是变压器的薄弱环节，在变压器火灾事故中占很大比例，仅次于绕组事故。
油浸式变压器排油充氮灭火装置通用技术规范（范本）本规范对应的专用技术规范目录序号名称编号1 110KV变压器（单台容量50MV A及以下）排油充氮灭火装置500010596-012 220KV变压器（或500KV单相变压器，单台容量50～240MV A）500010596-02排油充氮灭火装置3 500KV变压器（单台容量大于240MV A以上）排油充氮灭火装500010596-03置油浸式变压器排油充氮灭火装置采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的表7项目单位技术差异表明确表示。
6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目录1 总则 (4)1.1 一般规定 (4)1.2 投标人应提供的资质文件 (4)1.3 工作范围和进度要求 (4)1.4 对设计图纸、说明书和试验报告的要求 (5)1.5 标准和规范 (5)1.6 投标时必须提供的技术数据和信息 (5)1.7 备品备件 (5)1.8 专用工具和仪器仪表 (5)1.9 安装、调试、试运行和验收 (6)2 结构和其他要求 (6)2.1 技术要求 (6)2.2 灭火介质 (6)2.3 元件要求 (6)2.4 灭火装置启动 (7)2.5 土建施工接口 (7)3 试验 (7)4 质保、技术服务 (7)4.1 质保 (7)4.2 技术服务 (8)1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的油浸式变压器排油充氮灭火装置应符合招标文件所规定的要求，供方所提供油浸式变压器排油充氮灭火装置组件应为国内外知名品牌，如为进口品牌，应在中国大陆境内设置该品牌母公司独（合）资工厂。
控制系统主要部件均为同类产品中的高质量产品，以确保系统可靠性。
投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。
如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.3本招标文件技术规范提出了对变压器排油充氮灭火装置的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本招标文件技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本招标文件技术规范引用标准的最新版本标准和本招标文件技术规范要求的全新产品，如果所引用的标准之间不一致或本招标文件技术规范的要求如与投标人所执行的标准不一致时，按要求较高的指标执行。
1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则表示投标人提供的设备完全符合本招标文件技术规范的要求。
如有与本招标文件技术规范要求不一致的地方，必须逐项在“技术差异表”中列出。
1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7本招标文件技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.1.8本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。
1.2 投标人应提供的资质文件投标人在投标文件中应提供下列合格的资质文件，否则视为非响应性投标。
1.2.1同类设备的销售记录填写格式见技术规范专用部分表11，并提供相应的最终用户的使用情况证明。
1.2.2由权威机构颁发的ISO 9000系列的认证证书或等同的质量保证体系认证证书。
1.2.3履行合同所需的生产技术和生产能力的证明文件。
1.2.4有能力履行合同设备维护保养、修理及其他服务义务的文件。
1.2.5由有资质的第三方见证的同类设备的型式试验报告。
1.2.6所提供的组部件如需向第三方外购时，投标人应详细说明并就其质量做出承诺。
1.3工作范围和进度要求1.3.1本招标文件仅适用于技术规范专用部分中所列的设备的功能设计、结构、性能、配合安装和试验等方面的技术要求，以及供货和现场技术服务。
1.3.2技术协议签订时，应确定卖方向买方提交生产进度计划的时限。
卖方应在买方要求的时限内向买方提交详尽的生产进度计划。
1.3.3如生产进度有延误，卖方应及时将延误的原因、产生的影响及准备采取的补救措施等向买方加以解释，并尽可能保证交货的进度。
否则应及时向买方通报，以便买方能采取必要的应对延迟交货的措施。
1.4对设计图纸、说明书和试验报告的要求1.4.1需提供必需的安装所用的原理图、接线图、说明书。
1.4.2需提供的试验报告。
卖方应免费随设备提供给买方出厂试验报告，原则上一式不少于6份。
1.5标准和规范1.5.1按有关标准、规范或准则规定的合同设备，包括卖方向其他厂商购买的所有组部件和设备，都应符合下列标准、规范或准则的要求。
卖方提供的设备和附件需要满足的主要标准标准号标准名称GB 50229 火力发电厂与变电所设计防火规范GA 835-2009 油浸电力变压器油浸式变压器排油充氮灭火装置CECS 187：2005 油浸变压器排油充氮装置技术规程1.5.2所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺帽均应遵照ISO及SI公制标准。
1.5.3当标准、规范之间存在差异时，应按要求高的指标执行。
1.6投标时必须提供的技术数据和信息1.6.1投标人应按技术规范专用部分表1（标准技术参数表）列举的项目逐项提供技术数据，所提供的技术数据应为保证数据，这些数据将作为合同的一部分，如与招标人在表2中所要求的技术数据有差异，还应写入技术规范专用部分表8（技术偏差表）中。
1.6.2产品性能参数、特点和其他需要提供的信息。
1.7备品备件1.7.1投标人应提供安装时必需的备品备件，价款应包括在投标总价中。
1.7.2招标人提出运行维修时必需的备品备件，见技术规范专用部分表3。
1.7.3投标人推荐的备品备件，见技术规范专用部分表10。
1.7.4所有备品备件应为全新产品，与已经安装设备的相应部件能够互换，具有相同的技术规范和相同的规格、材质、制造工艺。
1.7.5 所有备品备件应采取防尘、防潮、防止损坏等措施，并应与主设备一并发运，同时标注“备品备件”，以区别于本体安装用零部件。
1.7.6投标人应对产品实行终生保修，根据需要及时提供技术规范专用部分表3所列备品备件以外的部件和材料，以便维修更换。
1.8专用工具和仪器仪表1.8.1投标人应提供安装时必需的专用工具和仪器仪表，价款应包括在投标总价中。
1.8.2招标人提出运行维修时必需的专用工具和仪器仪表。
1.8.3投标人应推荐可能使用的专用工具和仪器仪表，列在技术规范专用部分表8中。
1.8.4所有专用工具和仪器仪表应是全新的、可靠的，且须附完整、详细的使用说明资料。
1.8.5专用工具和仪器仪表应装于专用的包装箱内，注明“专用工具”、“仪器”、“仪表”，并标明“防潮”、“防尘”、“易碎”、“向上”、“勿倒置”等字样，同主设备一并发运。
1.9安装、调试、试运行和验收1.9.1合同设备的安装，将由买方根据卖方提供的技术文件和安装使用说明书的规定，在卖方技术人员指导下进行。
卖方人员的技术指导具体按4.3条执行。
1.9.2合同设备的调试，由卖方负责，并出具调试报告。
1.9.3合同设备试运行和验收，根据本招标文件规定的标准、规程、规范进行。
1.9.4验收时间为安装、调试完成后并稳定试运行72h。
在此期间，所有的合同设备都应达到各项运行性能指标要求。
买卖双方可签署合同设备的验收证明书。
该证明书共两份，双方各执一份。
1.9.5如果在安装、调试、试运行及质保期内，设备发生异常，买卖双方应共同分析原因、分清责任，并按合同相关规定执行。
2结构和其他要求2.1技术要求2.1.1灭火时间：不大于1min。
2.1.2注氮时间：注氮流量50 m3/h时,≥10min。
2.2灭火介质2.2.1灭火介质要求为纯氮99.99%。
2.3元件要求2.3.1氮气瓶压力：20℃时，氮气瓶压力为13MPa～15MPa。
2.3.2注氮管路通径：公称通径DN25。
2.3.3排油管路通径：公称通径≥DN100（50MVA及以下）；公称通径≥DN125mm（大于50MVA）。
2.3.4快速排油阀动作时间：＜1s。
2.3.5氮气减压器出口的压力： (0.6MPa～1.0MPa可调)。
2.3.6注氮孔数按变压器容量应满足相关规程要求。
2.3.7火灾探测器温感火灾探测器公称动作温度：93℃。
安装6～12个温感火灾探测器在变压器顶部（根据变压器容量决定数量），每个探测器有单独的信号回路传输到控制箱，一旦一个探测器故障，隔离后不影响设备正常运行。
2.3.8控制箱应采用可编程控制（PLC），提供各种信号指示，并能将电源故障、故障报警、探测器报警、设备动作、氮气压力低、控流阀异常等信号接入变电站综合自动化系统，有设备投、退压板，手动/自动启动及投入/退出运行切换等功能。
控制箱提供无源电源指示信号、装置启动信号、火灾报警信号、氮气欠压信号。
2.3.9室外消防柜应采用全不锈钢防腐外壳。
2.3.10灭火装置断流阀应采用悬挂式阀板结构，具有手动关闭功能，配备阀板位置观察孔。
2.3.11灭火装置的注氮应采用恒压恒流输出，确保搅拌冷却速度和灭火时间。
2.3.12灭火装置的最大注氮流量应≥60 m3/h，连续注氮时间在最大流量下≥10分钟。
