综合布线机柜安装示意图

微模块机房全面解决方案

模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。单个模块化数据中心按照最大28台机柜（包括服务器机柜、网络机柜、综合布线柜）配置。该模块（不包括UPS）占地面积为35m2，加上模块外维护通道和给模块内空调供电的PDF柜，总占地面积不超过55m2，模块总高度不超过2.65m。机柜数量可根据客户需求成对减少。

模块化数据中心组成示意图

02机柜

（1）机柜

模块化数据中心最大可配置28台机柜，机柜包括服务器机柜、网络机柜和综合布线柜。

（2）机柜外观

模块化数据中心配置的机柜尺寸统一，机柜符合IEC60297-1标准，采用前后风道。机柜外观如图所示。

机柜外观图

（3）机柜特性

机柜满足如下特性：

前后门通风率70%。

机柜内后部可安装两条竖装PDU。

机柜的垂直安装立柱上标示有每个“U”的准确位置。

机柜的前门、后门及侧板均可锁定，只能用提供的专用钥匙打开。 机柜静载不小于1300kg。

（4）机柜技术指标

03密闭通道

模块化数据中心的密闭通道主要由端门和天窗组成。

（1）端门

密闭通道的端门分为拉门和双开门两种方案，可根据客户的需求选配。

拉门尺寸：高×宽×深=2050mm×1600mm×42mm。

拉门采用拉结构，以机柜为载体，安装上下轨道，保证密闭通道系统的自身独立性。门板由1.5mm冷轧钢板折弯而成，中间安装钢化玻璃，保证通道内区域的可视性。

拉门外观示意图

双开门尺寸：高×宽×深=2050mm×1500mm×42mm。

双开门整体与机柜通过螺钉联接，可以保证系统的独立性。门板中间镶嵌钢化玻璃，保证通道的可视性，并且钢化玻璃能很好的满足消防应急要求。门板下部安装密封毛刷，可以提高模块的密闭性。

双开门外观示意图

（2）天窗

密闭通道采用平顶结构方案。

平顶天窗尺寸：高×宽×深=350mm×1350mm×600mm。

42U42U42U42U

41U41U41U41U

40U40U网络机房-监控机房

24口光纤配线架40U3FB40U3FN

39U39U39U39U

38U38U华为交换机38UB1FB38UB1FN

37U37U37U37U

36U36U36U36U

35U35U35U35U

34U34U34U34U

33U33U33U33U

32U32U32U32U

31U31U31U31U

30U30U30U30U

29U29U29U29U

28U28U28U28U

27U27U27U27U

26U26U26U 26U

25U25U25U25U

24U24U24U24U

23U23U23U23U

22U22U22U22U

21U21U21U21U

20U20U20U20U

19U19UHUS-XPRO-MAS

中心管理服务器19U19U无线控制器

18U18U18U18U

17U17U17U17U

16U16U16U16U

15U15U15U15U

14U14U14U14U

13U13U13U13U

12U12U12U12U

11U11U11U11U

10U10U10U10U

9U9U9U9U

8U8U8U8U

7U7U7U7U

6U6U6U6U

5U5U5U5U

4U4U4U4U

3U3U3U3U

2U2U2U2U

1U1U1U1U信息网络核心

S7706-02信息网络核心

S7706-02HUS-NVR-EC16-1-1

HUS-NVR-EC16-1-2

HUS-NVR-EC16-1-3HUS-NVR-7200A-2

HUS-NVR-EC16-2-1

HUS-NVR-EC16-2-2

HUS-NVR-EC16-2-3第三排

视频监控系统机柜2视频监控系统机柜1信息网络机柜2信息网络机柜1

HUS-NVR-7200A-1

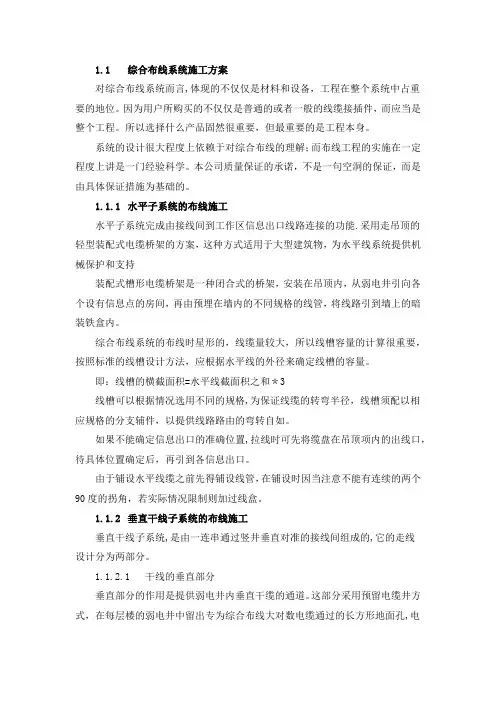

1.1 综合布线系统施工方案

对综合布线系统而言,体现的不仅仅是材料和设备，工程在整个系统中占重要的地位。因为用户所购买的不仅仅是普通的或者一般的线缆接插件，而应当是整个工程。所以选择什么产品固然很重要，但最重要的是工程本身。

系统的设计很大程度上依赖于对综合布线的理解；而布线工程的实施在一定程度上讲是一门经验科学。本公司质量保证的承诺，不是一句空洞的保证，而是由具体保证措施为基础的。

1.1.1 水平子系统的布线施工

水平子系统完成由接线间到工作区信息出口线路连接的功能.采用走吊顶的轻型装配式电缆桥架的方案，这种方式适用于大型建筑物，为水平线系统提供机械保护和支持

装配式槽形电缆桥架是一种闭合式的桥架，安装在吊顶内，从弱电井引向各个设有信息点的房间，再由预埋在墙内的不同规格的线管，将线路引到墙上的暗装铁盒内。

综合布线系统的布线时星形的，线缆量较大，所以线槽容量的计算很重要，按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量。

即：线槽的横截面积=水平线截面积之和＊3

线槽可以根据情况选用不同的规格,为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如。

如果不能确定信息出口的准确位置,拉线时可先将缆盘在吊顶项内的出线口，待具体位置确定后，再引到各信息出口。

由于铺设水平线缆之前先得铺设线管，在铺设时因当注意不能有连续的两个90度的拐角，若实际情况限制则加过线盒。

1.1.2 垂直干线子系统的布线施工

垂直干线子系统,是由一连串通过竖井垂直对准的接线间组成的,它的走线设计分为两部分。

1.1.2.1 干线的垂直部分

垂直部分的作用是提供弱电井内垂直干缆的通道。这部分采用预留电缆井方式，在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔,电缆井的位置设在靠近支电缆的墙壁附近,但又不妨碍端接配线架的地方。在预留电缆井一侧的墙面上，还应安装电缆爬架或线槽，爬架或线槽的横档上开一排小孔，大对数电缆用紧固绳绑在上面,用于固定和承重,如果附近有电梯等大型干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。

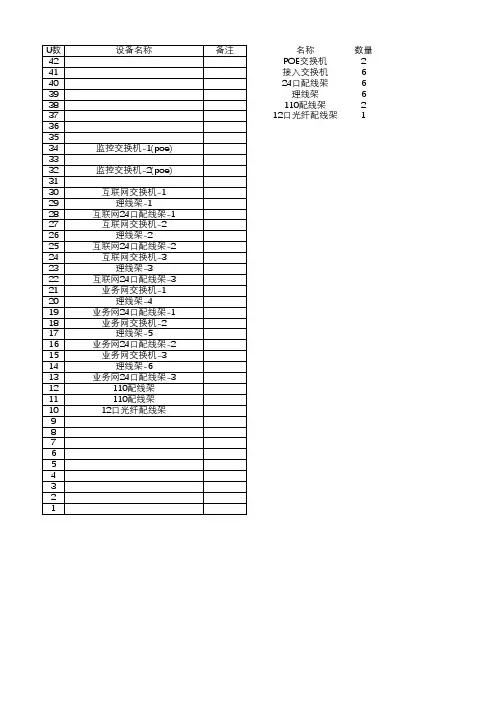

U数设备名称备注名称数量

42POE交换机2

41接入交换机6

4024口配线架6

39理线架6

38110配线架2

3712口光纤配线架1

36

35

34监控交换机-1(poe)

33

32监控交换机-2(poe)

31

30互联网交换机-1

29理线架-1

28互联网24口配线架-1

27互联网交换机-2

26理线架-2

25互联网24口配线架-2

24互联网交换机-3

23理线架-3

22互联网24口配线架-3

21业务网交换机-1

20理线架-4

19业务网24口配线架-1

18业务网交换机-2

17理线架-5

16业务网24口配线架-2

15业务网交换机-3

14理线架-6

13业务网24口配线架-3

12110配线架

11110配线架

1012口光纤配线架

9

8

7

6

5

4

3

2

1监控交换机-1监控交换机-2理线架

互联网交换机-1理线架

互联网24口配线架-1

互联网交换机-2理线架

互联网24口配线架-2

互联网交换机-3理线架

互联网24口配线架-3

业务网交换机-1理线架

业务网24口配线架-1

业务网交换机-2理线架

业务网24口配线架-2

业务网交换机-3理线架

业务网24口配线架-3
