重庆鱼嘴立交工程预应力专项施工方案

一、 编制依据及原则

1.1重庆鱼嘴立交工程施工招标文件、标前答疑及有关变更资料；

1.2机械工业第三设计研究院提供的有关图纸、文件、资料；

1.3现场踏勘调查所获得的有关资料；及国家、行业和重庆市颁发的有关现行规范、标准、验标及规定。

1.4《公路桥涵施工技术规范》（JTJ041-2000）

1.5《公路工程质量检验评定标准》（JTG F80/1-2004）

1.6《混凝土结构工程施工质量验收规范》（GB50204-2002）

1.7《城市桥梁工程施工与质量验收规范》（CJJ2-2008）

1.8《液压千斤顶检定》（JJG621-2005）

1.9 市政质监站质量监督大纲

1.10 监理单位监理大纲及细则等

1.11 通过科学合理的施工组织设计，以达到组织科学、技术先进和费用经济的目的，最终实现质量高、安全好、进度快和成本低的项目管理目标。

1.12 在确保工期、质量创优、安全第一、预防为主、科学组织管理、文明施工、环境保护的原则，和严格执行设计标准和施工规范的原则下，以确保“工程一次验收合格率达到100%，顾客满意率95%以上”的质量目标。

二、工程概况

鱼嘴立交地处江北区鱼嘴镇，位于铁山坪隧道与明月山隧道之间，是唐复路（唐家沱到复盛）和渝宜高速（沙坪坝到长寿）相交形成的立体交叉，属城市主干Ⅰ级道路。鱼嘴立交分为渝宜高速、唐复路、A匝道、B匝道、C匝道、D匝道、E匝道、F匝道、G匝道、H匝道、I匝道及J匝道，共计2条主线，10条匝道。

鱼嘴立交工程共设置桥梁六处，包括主线桥两座，匝道桥四座，具体内容为：

主线一号桥：江北至长寿方向，全桥长76米,桥宽31.0米；

主线二号桥：江北至长寿方向，全桥长52米，桥宽9.25~15.09米；

米；10.0米。桥宽76匝道桥：江北至长寿方向，全桥长A．

B匝道桥：长寿至江北方向，全桥长76米。桥宽10.0米；

I匝道桥：江北至龙兴镇方向，全桥长465.5米。桥宽10.0米；

J匝道桥：长寿至南岸区方向，全桥长465米。桥宽10.0米；

2.1立交总体设计

本次初步设计采用三层式半定向匝道加苜蓿叶的组合型全互通立交。

2.1.1立交总体布置为：

①环圈匝道布置于西南象限和东北象限，由西向北的左转匝道通过半定向匝道完成。

②唐复路位于地面层（第一层）。

③渝长高速上跨唐复路、位于第二层。

④由东向南、由西向北方向的左转采用标准较高的半定向匝道；半定向匝道均上跨唐复路和渝长高速。由南向西、由北向东方向的左转采用苜蓿叶匝道，半径采用65m。

⑤轨道8号线可位于立交的最上层，从唐复路的中央分隔带通过。

2.1.2工程概述

鱼嘴立交处于两江新区工业开发区龙盛片区，地处江北区鱼嘴镇，是唐复路和渝长高速相交形成的主要交通节点，设计为城市主干道I级。

立交现有渝长路由25.5米改造为31.5米，采用双向六车道断面。

唐凤路设计为54米和44米宽，双向六车道。渝长路两侧设A、B集散车道，路宽10.5 匝道。J、I、H、G、F、E、D、C米。共设

A、B匝道为渝长高速两侧集散车道，宽10.5米，分别与渝长高速采用绿化带隔离（3.5m）；C匝道为南岸区右转至长寿方向匝道；D匝道为长寿右转至龙兴方向匝道；E匝道为龙兴右转至江北方向匝道；F江北区右转至南岸区方向的匝道；G南岸区左转至江北区方向的环圈匝道；H为龙兴镇左转至长寿方向的环圈匝道；I为江北区左转至龙兴的左转匝道；J为长寿左转至南岸区的左转匝道。

2.2主要技术标准

2.2.1主线及匝道设计标准表

主线及匝道设计标准表

渝长高唐复路 A匝道 B匝道 C匝道项目 D匝道

50 60 50 50 50 80 设计时速(Km/h) 标准路幅宽度(m) 2010.72匝道长度(m) 最小平曲线半径最小回旋线长度最大纵坡(%) 最小凸曲线半径最小凹曲线半径最小竖曲线长度(m)

桥梁长度

31.5 54(44) 10.5 10.5 8.5 10.5(8.5

1296.688 1629.65 1521.71 465.923 726.614

1 7 1800 2 3 3 500 00 500 00 00

60

100 80 100 60 70

4 3 1.941 4 3.6 3

10000 3000 40000 无 2500 1600

8500 4000 10000 8500 1200 1000

312.295 132 167.1014 无 78.4764 76 312.295 76 62.7034 无 61.6614 无

续前表

项目 E匝道 F匝道 G匝道 H匝道 I匝道 J匝道

(Km/h) 设计时速40 40 50 40 50 40 10.5(8.510.5

8.5

10.5

8.5

8.5

(m) 标准路幅宽度408.69408.698 750.817 485.768 717.049 747.086 (m) 匝道长度最小平曲线半径65 65 300 300 120 120

最小回旋线长度50 70 100 120 50 120

-3.7

4

3.1

2.7

3.5

2.3

(%)

最大纵坡．

最小凸曲线半径 2300 1500 2700 3100 1200 1400

最小凹曲线半径 1100 1300 无 3700 6000 7000

最小竖曲线长度 65.2928 63.7229 70.805 60.7343 56.0194 62.1142

(m)

桥梁长度 无 无 无 无 468 467

桥隧净空高度：5.5m（主线）、5.0m（匝道）；

结构使用年限：100年；

设计荷载：公路I级，人群荷载：3.5KN/㎡；

设计年限：SMA沥青玛蹄脂碎石砼路面结构设计年限为15年

交通量饱和设计年限为20年；

地震设防标准：地震基本烈度为6°（构造设防）

2.2.2横断面设计

（1）渝长高速公路标准横断面

渝长高速公路现状为双向四车道标准，宽25.5m，设计按照远期采用双向六车道控制，标准路幅宽31.5m，其标准横断面具体路幅分配如下：

远期断面：B=0.75m（土路肩）+2.5 m（硬路肩）+11.75（车行道）+1.5m（中央分隔带）+11.75（车行道）+2.5 m（硬路肩）+0.75m（土路肩）=31.5m

（2）唐复路标准横断面

唐复路标准段采用双向六车道，预留远期拓宽为双向八车道的条件，标准路幅宽54m（渝长高速以北）和44m（渝长高速以南），其标准横断面具体路幅分配如下：

B=12.5m（人行道）+12.0 m（车行道）+5.0m（中央绿化带）+12.0（车行道）+12.5m（人行道）=54.0m

B=7.5m（人行道）+12.0 m（车行道）+5.0m（中央绿化带）+12.0（车行道）+7.5m（人行道）=44.0m

（3）单车道匝道横断面

标准路幅分配如下：

0.75m（路肩）+7.0m（机动车道）+0.75m（路肩）=8.5m

（4）双匝道横断面

标准路幅分配如下：

=10.5m

（路肩）+0.75m（机动车道）+9.0m（路肩）0.75m

2.3主要结构简介

本标段主要包括高架桥、主线1、2号桥、人行地通道、挡护、道路、排水工程。

2.2.3渝长高速

渝长高速为现状为高速公路，现状路幅宽度为25.5m，本段渝长高速远期将改造为双向六车道，本次实施立交范围内渝长高速采用双向六车道断面，并在立交两侧加设集散车道，减少匝道出入口对高速直行车流的影响，渝长高速设计行车速度80Km/h， K0+023.860~

K1+996.248为本次改造范围，高速两侧设置集散车道，分别为A匝道、B匝道。

2.2.4唐复路

唐复路为纵贯两江新区南北方向的重要货运快速通道，起点靠近疏港大道交叉口，终点与唐复路相接，全长1296.688m，其中K0+120~K1+296.688为本次实施范围，平曲线半径加大到700m，立交范围唐复路采用双向六车道，渝长高速以北部分段唐复路已实施，渝长高速以北段唐复路采用与已实施段相同的断面形式，路幅宽度为54m,渝长高速以南的唐复路为新建部分，断面宽度为44m，唐复路全线中央分隔带为4m，单侧车行道为12m，设计行车速度为60 Km/h。

2.2.5 A 匝道：

A 匝道为高速公路南侧集散车道，A匝道与渝长高速采用绿化带隔离，绿化带宽度为3.5m,为轻轨布墩预留空间，匝道全长1629.658m,A匝道起于渝长高速K0+362.564，止于渝长高速K1+386.411，匝道设计行车速度为50 Km/h，为双车道匝道，总宽10.5m, 净宽8.5m,最小平曲线半径为1800m，最大纵坡1.941%，最小竖曲线半径4000m,其中包含一座上跨唐复路的跨线桥。

2.2.6 B匝道:

B匝道为高速公路北侧集散车道，B匝道与渝长高速采用绿化带隔离，绿化带宽度为3.5m,为轻轨布墩预留空间，匝道全长1521.715m,起于渝长高速K1+621.322，止于渝长高速K0+640.763，设计行车速度为50 Km/h，为双车道匝道，总宽10.5m,

净宽8.5m,最小平曲线半径为2500m，最大纵坡4.0%，最小竖曲线半径8500m,其中包含一座上跨唐复路的跨线桥。

2.2．7 C匝道:

C匝道为南岸区右转至长寿区的定向匝道，匝道全长465.923m,起于唐复路K0+514.930，止于A匝道K0+997.368，设计行车速度为50 Km/h，根据预测交通量，A匝道高峰小时交通量为901pcu/h,交通量小于1200pcu/h，且匝道分汇流点之间的长度小于300m，故A匝道采用单车道匝道，总宽8.5m, 净宽7.0m,最小平曲线半径为300m，最大纵坡3.6%，最小竖曲线半径1200m。

:

匝道2.2.8 D．

D匝道为长寿区右转至龙兴镇的定向匝道，匝道全长726.614m,起于B匝道

合集下载

桥梁工程专项施工方案方案

桥梁工程专项施工方案方案

桥梁工程专项施工方案方案

一、前期准备阶段

1.工程概况

桥梁工程位于XX市，跨越XX河，是连接城市两岸的重要通道。总长度为XX米，宽度为XX米，设计承载能力为XX吨。

2.桥梁构造

桥梁采用XX构造，包括主桥、支座、墩台、桥面及栏杆等部分。主桥为XX梁，由XX构成，通过支座与墩台连接，并设置栏杆进行围护。

3.施工组织

施工组织由总指挥部、各分指挥部和施工单位组成。总指挥部负责协调各工序的施工进度和质量要求，分指挥部负责具体的工序施工，施工单位负责具体施工任务的执行。

4.施工机械

施工期间需要使用的机械设备包括起重机、挖掘机、打桩机、钢筋加工机、混凝土搅拌站等，在施工前需要进行设备检查和保养，确保其正常运行。

5.施工人员

施工人员需具备相关的资格证书和经验，包括工程师、技术员、施工工人等，施工前需要进行培训和交底，确保施工人员了解施工要求和安全操作规程。

二、施工方案 1.架梁前准备

包括场地平整、道路交通疏导、临时设施搭建等工作，确保施工现场的有序进行。同时，需要进行现场的环境评估和安全预警，确保施工过程中的安全性。

2.基础施工

根据设计要求，先进行桩基施工，包括桩基的打入、沉置以及码放钢筋等工作。然后进行墩台的施工，包括模板安装、钢筋绑扎、混凝土浇筑等。

3.支座安装

支座是桥梁的重要支撑部分，需进行精确定位和安装。先对支座进行检查和保养，然后利用起重机进行吊装和调整，确保支座的准确安装。

4.梁体吊装

根据梁体的特点和重量，确定起重机的规格和数量。在安装前，需要进行起重机的试运行和安全检查，确保其正常工作。然后进行梁体的吊装和定位，最后进行调整和固定。

5.梁体拼接

桥梁主梁由多个段组成，需要进行拼接。先对梁段进行清理和检查，然后进行梁段的拼接和螺栓紧固，最后进行连接钢筋的焊接和涂防腐漆。

6.混凝土浇筑

桥面部分需要进行混凝土浇筑，先进行模板的安装和调整，然后进行钢筋绑扎和混凝土浇筑，最后进行养护和防水处理。 7.栏杆围护

桥梁工程所需专项方案

桥梁工程所需专项方案

桥梁工程作为我国基础设施建设的重要组成部分，其施工质量直接关系到桥梁的安全与使用寿命。为确保桥梁工程的质量与安全，根据我国相关法律法规和行业标准，桥梁工程需要编制一系列专项施工方案。以下列举了桥梁工程所需的主要专项方案：

一、地基处理专项方案

地基处理是桥梁工程的基础，直接影响桥梁的稳定性和使用寿命。地基处理专项方案主要包括以下内容：

1. 地基勘察报告：详细分析地基土质、水文、地质等条件，为地基处理提供依据。

2. 地基处理方案：根据地基情况，选择合适的地基处理方法，如换填、压实、桩基础等。

3. 施工技术要求：明确地基处理过程中的施工技术要求，确保地基处理质量。

二、桩基础施工专项方案

桩基础是桥梁工程的重要组成部分，其施工质量直接关系到桥梁的承载力和稳定性。桩基础施工专项方案主要包括以下内容：

1. 桩基础设计：根据桥梁荷载和地质条件，确定桩基础类型、桩径、桩长等参数。

2. 施工工艺：明确桩基础施工工艺，如钻孔灌注桩、预制桩等。

3. 施工质量控制：制定桩基础施工质量控制措施，确保桩基础质量。

三、梁板施工专项方案

梁板是桥梁工程的主要承重构件，其施工质量对桥梁的稳定性和使用寿命至关重要。梁板施工专项方案主要包括以下内容：

1. 梁板设计：根据桥梁荷载和地质条件，确定梁板类型、尺寸、配筋等参数。

2. 施工工艺：明确梁板施工工艺，如预制梁板、现浇梁板等。

3. 施工质量控制：制定梁板施工质量控制措施，确保梁板质量。

四、模板工程专项方案

模板工程是桥梁工程中的重要环节，其质量直接影响到混凝土结构的表面质量。模板工程专项方案主要包括以下内容：

1. 模板设计：根据梁板尺寸、形状等要求，设计合适的模板。 2. 施工工艺：明确模板施工工艺，如安装、拆除、加固等。

3. 施工质量控制：制定模板施工质量控制措施，确保模板质量。

五、脚手架工程专项方案

脚手架工程是桥梁工程中的重要辅助设施，其安全性能直接关系到施工人员的人身安全。脚手架工程专项方案主要包括以下内容：

架梁工程专项施工方案(3篇)

架梁工程专项施工方案(3篇)

第1篇

一、工程概况

本项目为XX线路的架梁工程，涉及桥梁共计N座，总长度为XX公里。桥梁类型包括预制T梁、预应力混凝土连续梁等。架梁工程需在保证质量和安全的前提下，高效、有序地进行。

二、施工目标

1. 确保工程质量，达到设计及规范要求。

2. 确保施工安全，杜绝安全事故发生。

3. 确保施工进度，按计划完成架梁任务。

4. 优化资源配置，降低施工成本。

三、施工准备

1. 人员准备：组织专业施工队伍，明确各岗位职责，进行技术交底和安全教育。

2. 设备准备：根据架梁工程需求，配备相应的起重设备、运输车辆、测量仪器等。

3. 材料准备：提前准备架梁所需的各种材料，如预制T梁、预应力钢筋、混凝土等。

4. 施工场地准备：平整施工场地，确保施工车辆和设备正常通行。

四、施工方法及工艺

1. 架梁顺序：由小里程往大里程，由线路左侧到线路右侧进行。

2. 架梁方法：

- 预制T梁：采用运梁小车将梁运至指定位置，用吊车吊装，横移至梁位，调整到位后落梁。

- 预应力混凝土连续梁：采用吊车吊装，横移至梁位，调整到位后落梁。

3. 施工工艺：

- 梁板运输：采用专用运输车辆，确保梁板在运输过程中的安全。

- 梁板吊装：采用符合规定的吊车，严格按照操作规程进行吊装。 - 梁板调整：调整梁板至设计位置，确保梁板垂直、水平。

- 梁板落梁：缓慢落梁，确保梁板平稳落地。

五、安全措施

1. 安全教育培训：对所有施工人员进行安全教育培训，提高安全意识。

2. 现场安全检查：定期进行现场安全检查，发现问题及时整改。

3. 安全防护措施：在施工过程中，设置安全警示标志，配备安全防护设施。

4. 应急预案：制定应急预案，确保在突发事件发生时能够及时应对。

六、进度控制

1. 制定施工进度计划：根据工程量、人员、设备等条件，制定详细的施工进度计划。

2. 跟踪进度：定期对施工进度进行跟踪，确保工程按计划进行。

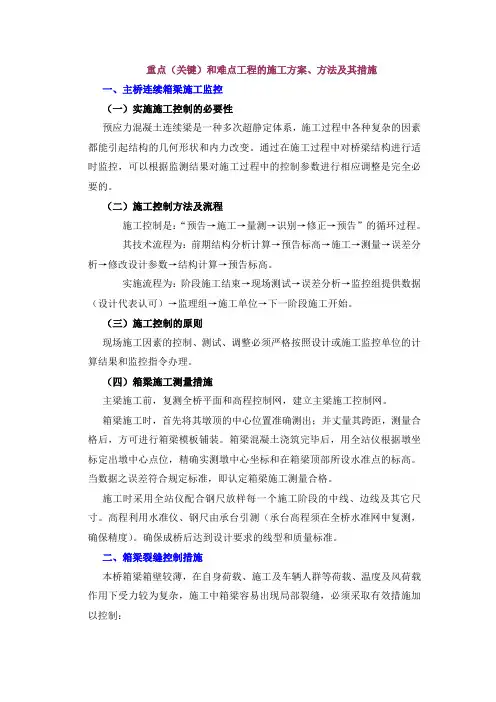

桥梁工程-重点(关键)和难点工程的施工方案、方法及其措施
